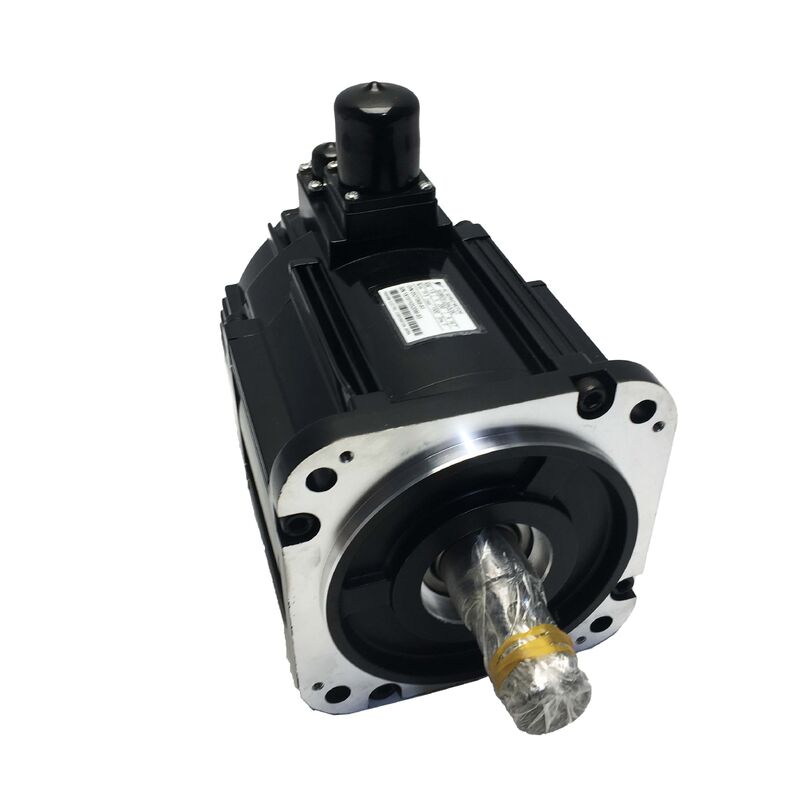

AC Servo Motor Yaskawa SGMGV-20A3C6C Σ-V Series
1.8 kW, 20-Bit Encoder, IP67, Φρένο συγκράτησης - Νέο σφραγισμένο εργοστασιακά
Επισκόπηση προϊόντος
Το Yaskawa SGMGV-20A3C6C είναι ένας AC servo motor 1.8 kW από τη σειρά Σ-V (Sigma-V) της Yaskawa, ειδικά σχεδιασμένο για εφαρμογές άξονα υψηλής ταχύτητας σε βιομηχανικά μηχανήματα. Τροφοδοτούμενος από παροχή 200 VAC και διαθέτοντας έναν απόλυτο σειριακό κωδικοποιητή 20-bit, αυτός ο κινητήρας παρέχει ανάδραση υψηλής ανάλυσης, περιβαλλοντική στεγανοποίηση IP67 και ενσωματωμένο φρένο συγκράτησης 24V DC για απαιτητικές εφαρμογές κίνησης άξονα.
Βασικές προδιαγραφές
| Ονομαστική έξοδος |
1.8 kW |
| Τάση τροφοδοσίας |
AC 200 V |
| Τύπος κωδικοποιητή |
Απόλυτος σειριακός κωδικοποιητής 20-bit |
| Ανάλυση κωδικοποιητή |
1.048.576 μετρήσεις/στροφή |
| Διαμόρφωση άξονα |
Ευθύς άξονας με σφήνα & εσωτερικό σπείρωμα |
| Φρένο συγκράτησης |
DC 24V |
| Προστασία εισόδου |
IP67 (Standard) |
| Σειρά |
Σ-V (Sigma-V) - Τύπος SGMGV |
| Εφαρμογή |
Κίνηση άξονα υψηλής ταχύτητας |
Τεχνολογία απόλυτου κωδικοποιητή 20-bit
Ο σειριακός κωδικοποιητής 20-bit παρέχει 1.048.576 μοναδικές μετρήσεις θέσης ανά στροφή άξονα, επιτρέποντας ομαλότερη κίνηση χαμηλής ταχύτητας, ακριβέστερη συγκράτηση θέσης και πιο ακριβή διαμόρφωση σε διαδρομές παρεμβολής πολλαπλών αξόνων. Ο χαρακτηρισμός "απόλυτος" διατηρεί τα δεδομένα θέσης του άξονα κατά τις διακοπές ρεύματος χωρίς εφεδρική μπαταρία, εξαλείφοντας τους κύκλους ομογενοποίησης και μειώνοντας τον χρόνο εκκίνησης.
Περιβαλλοντική προστασία IP67
Κάθε κινητήρας της σειράς SGMGV περιλαμβάνει προστασία εισόδου IP67 ως στάνταρ, με βαθμολογία αντοχής σε προσωρινή βύθιση έως ένα μέτρο για 30 λεπτά. Αυτό το επίπεδο προστασίας επιτρέπει την εγκατάσταση σε συστήματα ψυκτικού υψηλής πίεσης, ζώνες κοπής με βαριά ομίχλη και περιβάλλοντα πλύσης χωρίς πρόσθετα περιβλήματα, παρατείνοντας τη διάρκεια ζωής του κινητήρα και μειώνοντας τη συντήρηση.
Σύστημα φρένου συγκράτησης
Το φρένο συγκράτησης 24V DC ακολουθεί αρχιτεκτονική ασφαλείας: ενεργοποίηση με ελατήριο και ηλεκτρική απελευθέρωση. Το φρένο ενεργοποιείται αυτόματα σε περίπτωση απώλειας ρεύματος, συναγερμού servo ή έκτακτης διακοπής, παρέχοντας κρίσιμη ασφάλεια για κάθετους άξονες και μηχανισμούς με φορτίο βαρύτητας. Η παροχή 24V για το φρένο ενσωματώνεται εύκολα με τυπικά συστήματα ελέγχου μηχανών.
Χαρακτηριστικά σχεδιασμού άξονα
Ο ευθύς άξονας περιλαμβάνει μια μηχανουργημένη σφήνα για θετική σύνδεση μηχανικής κίνησης και μια εσωτερική οπή με σπείρωμα για αξονική συγκράτηση. Αυτός ο σχεδιασμός εξασφαλίζει αξιόπιστη μετάδοση ροπής υπό φορτία κρούσης και απλοποιεί τη συντήρηση σε διατάξεις κίνησης με ιμάντα και εφαρμογές με τοποθετημένες τροχαλίες.
Συμβατότητα συστήματος
Σχεδιασμένος για λειτουργία με servo drives της σειράς Σ-V της Yaskawa (σειρά ενισχυτών SGDV), αυτός ο κινητήρας σχηματίζει ένα ταιριαστό σύστημα με εργοστασιακά διαμορφωμένη αναγνώριση και παραμέτρους ρύθμισης. Συμβατός με πρωτόκολλα MECHATROLINK-II/III για συστήματα πολλαπλών αξόνων, καθώς και με αναλογικές εισόδους εντολών και εισόδους παλμών για αυτόνομες εφαρμογές.
Συχνές ερωτήσεις
Ποιο servo drive είναι συμβατό με το SGMGV-20A3C6C;
Αυτός ο κινητήρας έχει σχεδιαστεί για χρήση με ενισχυτές servo της σειράς Σ-V της Yaskawa από τη σειρά SGDV, επιλεγμένους για να ταιριάζουν με την ονομαστική έξοδο 1.8 kW και τις απαιτήσεις ρεύματος.
Τι σημαίνει "απόλυτος" για τον κωδικοποιητή 20-bit;
Οι απόλυτοι κωδικοποιητές αποθηκεύουν φυσικά τις πληροφορίες θέσης του άξονα μέσα στον κωδικοποιητή, επιτρέποντας άμεση ανάγνωση της θέσης κατά την ενεργοποίηση χωρίς ακολουθίες ομογενοποίησης ή απαιτήσεις εφεδρικής μπαταρίας.
Μπορεί αυτός ο κινητήρας να χρησιμοποιηθεί χωρίς να ενεργοποιηθεί το φρένο συγκράτησης;
Ναι, το φρένο είναι μια ξεχωριστή λειτουργία που απαιτεί αποκλειστική παροχή 24V DC. Ωστόσο, για κάθετους άξονες ή μηχανισμούς με φορτίο βαρύτητας, η χρήση του φρένου παρέχει απαραίτητη δυνατότητα συγκράτησης ασφαλείας.
Πώς επηρεάζει η προστασία IP67 την εγκατάσταση και τη συντήρηση;
Το IP67 επιτρέπει την εγκατάσταση σε περιβάλλοντα με βαριά ψυκτικά υγρά χωρίς πρόσθετη προστασία, μειώνοντας τις αστοχίες λόγω μόλυνσης των ρουλεμάν και παρατείνοντας τη διάρκεια ζωής του κινητήρα σε απαιτητικές βιομηχανικές συνθήκες.
Ποια είναι η σημασία της σφήνας και του εσωτερικού σπειρώματος του άξονα;
Η σφήνα εξασφαλίζει θετική μετάδοση ροπής υπό υψηλά φορτία, ενώ το εσωτερικό σπείρωμα επιτρέπει την αξονική συγκράτηση για κινήσεις με ιμάντα και εφαρμογές που απαιτούν ασφαλή τοποθέτηση εξαρτημάτων.
