Fanuc Servo Motor A06B-0314-B004 Καλές συνθήκες εργασίας

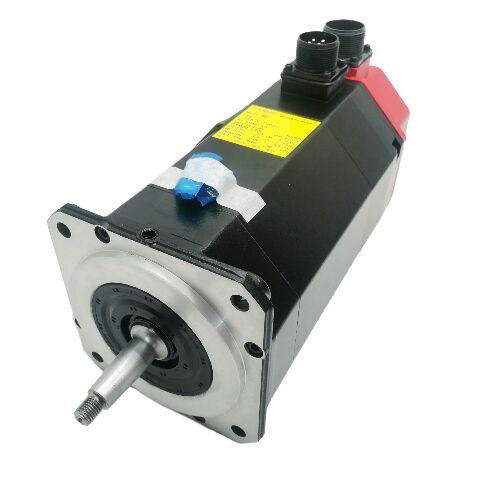

FANUC A06B-0314-B004

Η αρχική σειρά S της FANUC ∙ Η γενιά πριν από την Alpha

Ο κινητήρας A06B-0314-B004 είναι ένας κινητήρας παροχής ενεργού ρεύματος της σειράς S της FANUC, μοντέλο 5S, της γενιάς που προηγήθηκε της σειράς Alpha.Η σειρά S της FANUC ήταν η πρώτη γενιά κινητήρων με κυμαινόμενο ρεύμα που σχεδιάστηκαν για άξονες μηχανών εργαλείων CNCΠολλές εγκαταστάσεις της σειράς S παραμένουν σε υπηρεσία παραγωγής δεκαετίες μετά την αρχική κατασκευή.

Με μέγιστη ταχύτητα 2000 σ.μ. και τα ηλεκτρικά χαρακτηριστικά της κατηγορίας 5S, ο κινητήρας αυτός οδηγούσε τους κύριους άξονες τροφοδοσίας σε lathes CNC, κέντρα επεξεργασίας,Μηχανές και συσκευές για την κατασκευή ή την επεξεργασία συσκευών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία συσκευών για την κατασκευή ή την επεξεργασία συσκευώνΌταν κατασκευάστηκε μια μηχανή γύρω από τον κινητήρα 5S, ολόκληρος ο σχεδιασμός άξονα ∙ ο ενισχυτής σερβο, οι ρυθμίσεις παραμέτρων σερβο, η μηχανική ζεύξη ∙ ταιριάζουν με τα ειδικά χαρακτηριστικά αυτού του κινητήρα.Αντικατάσταση παρόμοιας διατηρεί την αρχική διαμόρφωση άξονα.

Βασικές προδιαγραφές

Κουφτό άξονα και 2000P πρόσθετος κωδικοποιητής

Ο κωνικός άξονας μεταδίδει ροπή μέσα από μια διεπαφή μετάλλου με μέταλλο που σφραγίζεται από το βρόχο.Χρησιμοποιείστε ένα εκχυλίστη βελονιού . Ποτέ μην χτυπάτε τον άξονα. Τα φορτία πρόσκρουσης μετακινούνται απευθείας στον κωδικοποιητή και τα ρουλεμάν του κινητήρα. Η διείσδυση υγρού στην κοινή κοινή συν σταθερή δύναμη εκχύλισης είναι η σωστή προσέγγιση για σφιχτές κομπές.

Ο κλιμακτικός κωδικοποιητής 2000P (A860-0315-T101) παράγει 2000 παλμούς ανά στροφή για ανατροφοδότηση ταχύτητας και θέσης.Είναι σταδιακό ∙ απαιτείται κύκλος αναφοράς-επιστροφής σε κάθε ενεργοποίηση της μηχανής για την αποκατάσταση του στοιχείου θέσης άξοναΑυτή είναι η τυποποιημένη λειτουργική συμπεριφορά για τις μηχανές της σειράς S και δεν αποτελεί σφάλμα.

Προμήθεια κινητήρων Legacy S-Series

Η σειρά S έχει διακοπεί από την FANUC πριν από πολλά χρόνια.Ένα μηχάνημα της σειράς S που εξακολουθεί να βρίσκεται σε παραγωγή λειτουργεί με στοιχεία ενεργητικού πέραν της αρχικά προβλεπόμενης ζωής τουςΗ διαθεσιμότητα του κινητήρα 5S είναι πρακτικό μέτρο συντήρησης.

Γενικές ερωτήσεις

Ε: Ποιοι ενισχυτές είναι συμβατοί με το A06B-0314-B004;

Ο κινητήρας της σειράς S απαιτεί σερο ενισχυτές της σειράς S που είναι συμβατοί με την περίοδο.Επιβεβαιώστε τον τύπο του εγκατεστημένου ενισχυτή από την τεκμηρίωση μηχανής πριν καθορίσετε την αντικατάσταση του κινητήρα.

Ε2: Πώς αφαιρείται σωστά η σύζευξη του κωνικού άξονα;

Χρησιμοποιήστε έναν εκτοξευτή ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆ ∆.Η πρόσκρουση μεταδίδει το σοκ απευθείας στον κωδικοποιητή και τα ρουλεμάν του κινητήρα και μπορεί να προκαλέσει βλάβη που φαίνεται μικρή, αλλά μειώνει σημαντικά τη διάρκεια ζωήςΕάν η σφήνα είναι σφιχτή, εφαρμόστε διεισδυτικό υγρό στην επιφάνεια της άρθρωσης και αφήστε το να μπει πριν από την εφαρμογή της δύναμης εκχύλισης.

Ε: Η μηχανή απαιτεί εντοπισμό σε κάθε ενεργοποίηση.

Αν η οδική εντολή δεν ολοκληρωθεί ή παράγει σφάλματα, ελέγξτε το καλώδιο κωδικοποίησης για ζημιές.επαληθεύει την ποιότητα του σήματος Z-pulse στο ενισχυτή με οσιλοσκόπιο, και να επιθεωρήσει το σώμα του κωδικοποιητή για είσοδο ψυκτικού ή μηχανική βλάβη.

Ε4: Μπορεί ένας κινητήρας της σειράς Alpha να αντικαταστήσει τον κινητήρα της σειράς S 5S στο ίδιο μηχάνημα;

Ο ενισχυτής της σειράς S χρησιμοποιεί μια διαφορετική επικοινωνία και διεπαφή ανατροφοδότησης από την σειρά Αλφά.Η αντικατάσταση ενός κινητήρα Αλφά απαιτεί την αντικατάσταση του ενισχυτή σερβοΓια ένα μηχάνημα που συνεχίζει να χρησιμοποιεί τους αρχικούς ενισχυτές της σειράς S,ένας μονομελής κινητήρας 5S είναι η μόνη πρακτική άμεση αντικατάσταση.

Ε5: Ποιοι έλεγχοι πρέπει να διενεργούνται σε ένα χρησιμοποιημένο A06B-0314-B004;

Ελέγξτε την επιφάνεια του κωνικού άξονα για θορύβους, σκορ,ή σημάδια πρόσκρουσης από προηγούμενη ακατάλληλη αφαίρεση. Γυρίστε το άξονα με το χέρι για την ομαλότητα του ρουλεμάν. Ελέγξτε τον σύνδεσμο κωδικοποιητή (A860-0315-T101) για μόλυνση από ψυκτικό υγρό ή βλάβη πιν.Η τελική επαλήθευση είναι η δοκιμή σε πάγκο με τον σωστό ενισχυτή της σειράς S πριν από την εγκατάσταση της παραγωγής..
