ΑΒ Καλώδιο προγραμματισμού 1747-UIC για Allen Bradley USB σε DH485 - USB σε 1747-PIC PLC

1747-UIC∙ SLC 500 Σειρά USB σε DH-485 Μετατροπέας Διασύνδεσης 12 Mbps / 19.2 Kbps / 500V Απομόνωση / USB-Powered

1747-UIC USB σε DH-485 για δίκτυα σειράς SLC 500

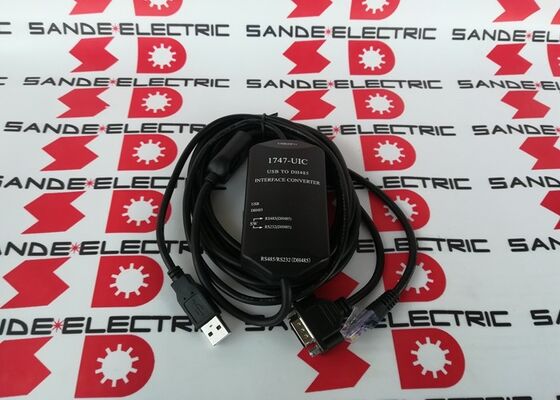

Το 1747-UIC είναι ένας μετατροπέας διεπαφής USB σε DH-485 για την πλατφόρμα PLC της σειράς SLC 500, παρέχοντας σύγχρονη συνδεσιμότητα USB στο σειριακό βιομηχανικό δίκτυο DH-485.Συνδέει την θύρα USB ενός φορητού υπολογιστή ή ενός επιτραπέζιου υπολογιστή με τους ελεγκτές SLC 500 που είναι εξοπλισμένοι με DH-485, οι τερματικοί χειριστές του PanelView και οι απομονωτές δικτύου, επιτρέποντας τον προγραμματισμό, την παρακολούθηση και την ανταλλαγή δεδομένων χωρίς να απαιτείται παλαιότερη σειριακή θύρα RS-232.

Καθώς οι υπολογιστές πέρασαν μακριά από τις σειριακές θύρες RS-232, η εξάρτηση RS-232 του δικτύου DH-485 έγινε ένα πρακτικό εμπόδιο για τους μηχανικούς πεδίου.Το 1747-UIC λύνει αυτό με τη μετάφραση του USB στο DH-485 διαφανώς εμφανιζόμενο στο λογισμικό προγραμματισμού ως ένα τυποποιημένο κανάλι επικοινωνίας στο δίκτυο 1747..

Βασικές προδιαγραφές

Δύο θύρες DH-485 1 μετατροπέας, πολλαπλές συνδέσεις

Το 1747-UIC παρέχει δύο επιλογές διασύνδεσης DH-485 που επιλέγονται από διακόπτη:

Δέσμευση:Η κύρια θύρα για άμεση σύνδεση με τα κανάλια DH-485 των CPU SLC 500 5/01, 5/02 και 5/03 χρησιμοποιώντας το τυποποιημένο καλώδιο προγραμματισμού SLC 500 RJ-45.Συνδέεται επίσης με απομονωτές 1747-AIC και τερματικά PanelView με θύρες DH-485.

RS-232 DB9 θύρα:Για σύνδεση σε SLC 5/03 κανάλι 0 και υψηλότερες CPU, απομονωτές 1761-NET-AIC, ελεγκτές σειράς 1761, τερματικά CompactLogix, FlexLogix, ControlLogix και PanelView με διεπαφές RS-232 DH-485.

Ο διακόπτης επιλογής εναλλάσσεται μεταξύ αυτών των δύο τύπων θύρας ̇ η ενεργή θύρα επιβεβαιώνεται από την εμφάνιση κατάστασης LED.

Εφαρμογές

Προγραμματισμός και παρακολούθηση PLC SLC 500:Σύνδεση φορητού υπολογιστή προγραμματισμού που εκτελεί το εφαρμοστέο λογισμικό προγραμματισμού PLC σε CPU SLC 500 5/01, 5/02, 5/03 για την φόρτωση, λήψη, την ηλεκτρονική παρακολούθηση και τη διάγνωση σφαλμάτων προγραμμάτων.

Διαμόρφωση τερματικού του PanelView:Ανάβασμα και λήψη εφαρμογών HMI στα τερματικά του χειριστή PanelView που συνδέονται με το δίκτυο DH-485.

Διαγνωστική δικτύου:Αναζήτηση του δικτύου DH-485 για τον εντοπισμό συνδεδεμένων κόμβων, έλεγχο της κατάστασης επικοινωνίας και διάγνωση σφαλμάτων δικτύου χρησιμοποιώντας RSLinx ή συμβατά εργαλεία διάγνωσης δικτύου.

Ανάκτηση ιστορικών δεδομένων:Σύνδεση με ελεγκτές SLC 500 για ανάκτηση καταγραφής δεδομένων, λήψη εγγράφων παραγωγής και συλλογή δεδομένων συντήρησης σε εγκαταστάσεις χωρίς μόνιμη υποδομή δικτύου στον πίνακα ελέγχου.

Ενσωμάτωση συστήματος κίνησης και κίνησης:Πρόσβαση στα συστήματα ControlLogix και CompactLogix μέσω της θύρας RS-232 DB9 για την έναρξη λειτουργίας, τη ρύθμιση παραμέτρων και την έρευνα σφαλμάτων σε συστήματα με επιλογές επικοινωνίας DH-485.

Γενικές ερωτήσεις

Ε: Ποια θύρα DH-485 στο 1747-UIC χρησιμοποιείται για ποιο τύπο CPU SLC 500;

Η θύρα RJ-45 συνδέεται με τις CPU SLC 500 5/01, 5/02 και 5/03 μέσω του τυποποιημένου καλωδίου προγραμματισμού SLC στην πρίζα DH-485 RJ-45 στην CPU.,Επιλέξτε τη σωστή θύρα και το καλώδιο για την συγκεκριμένη συσκευή στην οποία έχετε πρόσβαση. Χρησιμοποιήστε τον διακόπτη επιλογής για να ενεργοποιήσετε την απαιτούμενη θύρα.

Ε2: Το 1747-UIC λειτουργεί με τα τρέχοντα λειτουργικά συστήματα Windows;

Το 1747-UIC χρησιμοποιεί ένα ενσωματωμένο πρόγραμμα οδήγησης που είναι συμβατό με το πρωτόκολλο επικοινωνίας DH-485 στις τρέχουσες εκδόσεις βιομηχανικού λογισμικού προγραμματισμού PLC.Επιβεβαιώστε τη συμβατότητα των οδηγών με την εγκατεστημένη έκδοση των Windows από την τεκμηρίωση που περιλαμβάνεται με το 1747-UICΗ συμβατότητα των Windows 10 και 11 επιβεβαιώνεται από τους περισσότερους χρήστες με τις τρέχουσες εγκαταστάσεις οδηγών.

Ε3: Μπορεί η 1747-UIC να συνδεθεί με περισσότερες από μία συσκευές DH-485 ταυτόχρονα;

Όχι το 1747-UIC υποστηρίζει μία ενεργή σύνδεση DH-485 κάθε φορά. Μπορεί να επικοινωνεί με πολλαπλούς κόμβους στο ίδιο δίκτυο DH-485 διαδοχικά (το ίδιο το δίκτυο υποστηρίζει έως 32 κόμβους),αλλά μόνο ένας υπολογιστής / 1747-UIC σύνδεση είναι ενεργός σε μια φοράΈνας μετατροπέας ανά υπολογιστή είναι η μέγιστη υποστηριζόμενη διαμόρφωση.

Ε4: Τι δείχνουν τα τρία LED στο 1747-UIC;

LED 1 (δύναμη): Πράσινο όταν ο μετατροπέας λαμβάνει ενέργεια USB και λειτουργεί κανονικά.LED 3 (δυναμικότητα DH-485)Η απουσία δραστηριότητας στο LED 3 όταν αναμένεται σύνδεση DH-485 υποδηλώνει ασυμφωνία καλωδίων, καλωδίων ή πρωτοκόλλων.

Ε5: Μπορεί το 1747-UIC να χρησιμοποιηθεί χωρίς το λογισμικό RSLinx;

Το 1747-UIC επικοινωνεί χρησιμοποιώντας τον RSLinx DF1 RS-232 Full-Duplex driver ∙ έναν ενσωματωμένο driver συμβατό με το πρότυπο πρωτόκολλο DH-485.Απαιτείται RSLinx ή συμβατή βιομηχανική πλατφόρμα επικοινωνίας για το λογισμικό προγραμματισμού να επικοινωνεί μέσω του 1747-UIC με τον στόχο PLC ή το τερματικόΗ άμεση λειτουργία χωρίς οδηγό δεν υποστηρίζεται.
