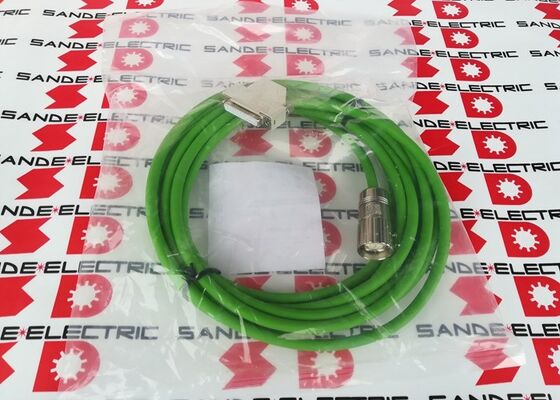

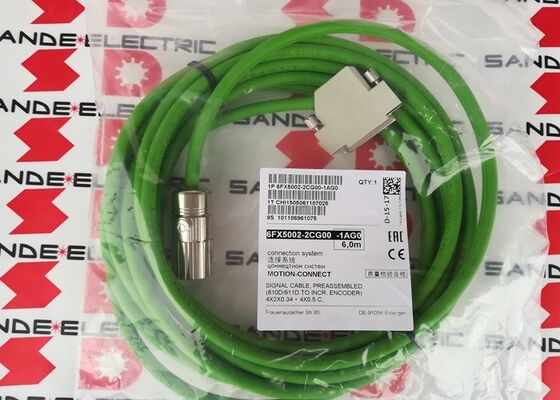

6FX5002-2CG00-1AG0∙ Siemens MOTION-CONNECT Κεφάλαιο σήματος 810D/611D σε αυξητικό κωδικοποιητή / 7m / DESINA / UL/CSA

Προσυναρμολογημένο καλώδιο σήματος κωδικοποιητή για συστήματα οδήγησης 810D/611D

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoderΣε απόσταση 7 μέτρων, εξυπηρετεί τη μέση απόσταση διαδρομής καλωδίων μεταξύ του κιβωτίου κίνησης και της θέσης εγκατάστασης του κινητήρα.

Το καλώδιο σήματος κωδικοποιητή μεταφέρει τα πρόσθετα δεδομένα ανατροφοδότησης του κωδικοποιητή που χρησιμοποιεί η κίνηση για τον προσδιορισμό της ταχύτητας του κινητήρα και της θέσης του περιστροφίου ̇ το συνεχές,Επιστροφή δεδομένων σε πραγματικό χρόνο που επιτρέπει τον έλεγχο με κλειστό κυκλικό σέρβοΗ ακεραιότητα του σήματος σε αυτό το καλώδιο είναι κρίσιμη: η σύνδεση θορύβου, η ασυμφωνία παρεμπόδισης ή η αντίσταση επαφής στο κύκλωμα κωδικοποιητή υποβαθμίζουν άμεσα την ακρίβεια του συστήματος servo και μπορούν να προκαλέσουν σφάλματα κίνησης.

Βασικές προδιαγραφές

Διαμόρφωση αγωγού ∆ημοσιογραφική μηχανική ζευγαριών σήματος

Η διαμόρφωση αγωγού 4×2×0,34mm2 + 4×0,5mm2 είναι σχεδιασμένη για τους ειδικούς τύπους σήματος σε μια πρόσθετη σύνδεση κωδικοποιητή:

4 ζευγάρια στρεβλώσεων σε 0,34 mm2:Οι κύριοι αγωγοί σήματος κωδικοποιητή, που μεταφέρουν τα ζεύγη διαφορικών σημάτων A, A*, B, B* (A και A-bar, B και B-bar).διατήρηση της ακεραιότητας του σήματος του κωδικοποιητή σε ηλεκτρικά θορυβώδες περιβάλλον κοντά σε servo drives.

4 μεμονωμένοι αγωγοί 0,5 mm2:Βοηθητικοί αγωγοί για την τροφοδότηση του κωδικοποιητή, τον παλμό αναφοράς (Z) και τη σύνδεση καλωδιακής ασπίδας

Συνολική ασπίδα:Η κατασκευή του καλωδίου DESINA περιλαμβάνει μια συνολική οθόνη ′′ γείωση στο τέλος της κίνησης για να εκτρέψει τον επαγόμενο θόρυβο μακριά από τους αγωγούς σήματος κωδικοποιητή.

Εφαρμογές

SINUMERIK 810D Μηχανές εργαλείων CNC:Κέντρα επεξεργασίας, κέντρα στροφής και μηχανές άλεσης που χρησιμοποιούν την πλατφόρμα κίνησης 810D/611D ̇ αυτό το καλώδιο συνδέει τον πρόσθετο κωδικοποιητή κάθε κινητήρα με τη μονάδα κίνησης 611D.

Συστήματα παροχής υπηρεσιών SIMODRIVE 611D:Οποιαδήποτε εγκατάσταση εργαλειομηχανής εξοπλισμένης με 611D που χρησιμοποιεί μοτέρ κώδικα με επιπλέον κώδικα και απαιτεί το καλώδιο κώδικα τύπου CG00 μεταξύ της κίνησης και του κινητήρα.

Μεταγενέστερη προσαρμογή μηχανών:Τα παλαιότερα εργαλεία μηχανών που αναβαθμίζονται ή συντηρούνται ∙ το 6FX5002-2CG00-1AG0 παρέχει το σωστό προσυναρμολογημένο καλώδιο για επισκευή συστήματος κίνησης χωρίς συναρμολόγηση στο πεδίο.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ 6FX5002-2CG00 και 6FX5002-2CA12 στα καλώδια σήματος κωδικοποιητή;

Το 6FX5002-2CG00 είναι για συστήματα οδήγησης 810D/611D με πρόσθετους κωδικοποιητές που χρησιμοποιούν τη διεπαφή συνδέσμου CG00.Και τα δύο φέρουν πρόσθετη ανατροφοδότηση κωδικοποιητή, αλλά για διαφορετικά στυλ συνδέσμων κωδικοποιητή και τύπους διεπαφών οδήγησης. Επιβεβαιώστε τον συγκεκριμένο τύπο κωδικοποιητή και τη σύνδεση οδήγησης από την τεκμηρίωση συστήματος SINUMERIK ή SIMODRIVE πριν επιλέξετε τον τύπο καλωδίου κωδικοποιητή.

Ε2: Ποιο είναι το μέγιστο μήκος καλωδίου για σταδιακά σήματα κωδικοποιητή σε ένα σύστημα SINUMERIK 810D;

Το μέγιστο μήκος καλωδίου κωδικοποιητή εξαρτάται από το σύστημα κίνησης και τον τύπο κωδικοποιητή.Η τεκμηρίωση 811D/611D καθορίζει μέγιστα μήκη καλωδίων για τη διασφάλιση της ακεραιότητας του σήματος, συνήθως στην περιοχή των 25-50m για τους τυποποιημένους κλιμακωτούς κωδικοποιητέςΤο μήκος των 7m του 6FX5002-2CG00-1AG0 είναι αρκετά εντός των τυπικών ορίων μέγιστου μήκους καλωδίου.επιβεβαιώστε το μέγιστο μήκος από το τεχνικό εγχειρίδιο SIMODRIVE 611D.

Ε3: Η συσκευή 6FX5002-2CG00-1AG0 συμμορφώνεται με τις απαιτήσεις UL/CSA για εγκαταστάσεις της Βόρειας Αμερικής;

Ναι η ονομασία UL/CSA στις προδιαγραφές καλωδίων επιβεβαιώνει τη συμμόρφωση με τα πρότυπα UL (Underwriters Laboratories) και CSA (Canadian Standards Association).Η συμμόρφωση αυτή απαιτείται για τις μηχανές εργαλείων και τον εξοπλισμό βιομηχανικής αυτοματοποίησης που εγκαθίστανται σε εγκαταστάσεις της Βόρειας Αμερικής σύμφωνα με τις απαιτήσεις του ηλεκτρικού κώδικα NEC και CSA.Η συμμόρφωση με το UL/CSA απλοποιεί την έγκριση των εγκαταστάσεων μηχανών SINAMICS/SINUMERIK από πιστοποιημένους επιθεωρητές.

Ε4: Μπορεί το 6FX5002-2CG00-1AG0 να χρησιμοποιηθεί σε εφαρμογές συνεχούς καλωδιακής γραμμής (αλυσίδας ρυμούλκησης);

Το καλώδιο 6FX5002-2CG00 MOTION-CONNECT 500 Basic Line είναι σχεδιασμένο για στατικές ή αργά κινούμενες εγκαταστάσεις, όχι για συνεχείς κάμψεις καλωδίων.Για εφαρμογές που απαιτούν συνεχή χρήση καλωδιακής γραμμής με καλώδια ανατροφοδότησης κωδικοποιητών, χρησιμοποιεί το ισοδύναμο MOTION-CONNECT 800 Dynamic Line ′ που έχει προσδιοριστεί για τον αριθμό των κυκλών ευελιξίας που απαιτούνται από την συγκεκριμένη εφαρμογή καλωδιακής γραμμής.
