Καλώδιο προγραμματισμού MR-JHSCBL5M-L για τον κωδικοποιητή ισχύος σερβοκινητήρα της Mitsubishi

MR-JHSCBL5M-L. ∙ ∙ Mitsubishi MELSERVO J2S Encoder Feedback Cable 5m / 10-Core / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Καλώδιο κωδικοποίησης MELSERVO J2S για σειρά κινητήρων HC

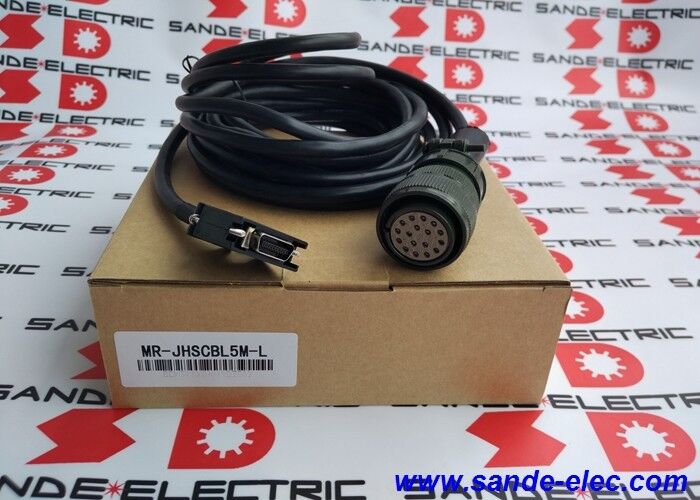

Το MR-JHSCBL5M-L είναι το καλώδιο ανατροφοδότησης κωδικοποιητή 5 μέτρων της Mitsubishi Electric για τη σειρά σερβο ενισχυτών MR-J2S της MELSERVO, το καλώδιο που συνδέει τη διεπαφή κωδικοποιητή του ενισχυτή MR-J2S με το HC-SFS,HC-LFSΑυτό το καλώδιο είναι ένα καθορισμένο συστατικό της αλυσίδας σήματος του συστήματος servo J2S ∙ το μονοπάτι ανατροφοδότησης του κωδικοποιητή που επιτρέπει τον έλεγχο θέσης και ταχύτητας κλειστού βρόχου.

Η σειρά καλωδίων MR-JHS είναι ειδική για το σύστημα servo J2S και τις συμβατές οικογένειες κινητήρων HC.Η ονομασία "JHS" προσδιορίζει το καλώδιο για τη διεπαφή κωδικοποιητή υψηλής ταχύτητας J2S διακριτό από τα καλώδια κωδικοποιητή που χρησιμοποιούνται με άλλες γενιές servo της Mitsubishi (MR-J3, MR-J4) ή άλλες οικογένειες κινητήρων.

Βασικές προδιαγραφές

Συμφωνητική σειρά κινητήρων ̇ οικογένειες HC για MR-J2S

Η σειρά HC-SFS:Μηχανές υψηλής αδράνειας με τυποποιημένη ροπή για εφαρμογές γενικής χρήσης σεροτοποθέτησης που απαιτούν μέτρια έως υψηλή ροπή σε μεσαίες ταχύτητες.και γενικούς άξονες βιομηχανικής αυτοματοποίησης.

Η σειρά HC-LFS:Σερβοκινητήρες χαμηλής αδράνειας για εφαρμογές υψηλής δυναμικής που απαιτούν γρήγορη αντίδραση επιτάχυνσης και επιβράδυνσης.

Η σειρά HC-UFS:Υπεργοκινητήρες υπερχαμηλής αδράνειας για τις εφαρμογές υψηλότερης δυναμικής απόκρισης όπου η ελαχιστοποίηση της αδράνειας του περιστροφίου είναι κρίσιμη.και μονάδες επεξεργασίας ιστοσελίδων.

Η σειρά HC-RFS:Υπερ-χαμηλή αδράνεια, μικροί σκελετοί σερβοκινητήρες για συμπαγές, γρήγορο αντίδραση στην οδήγηση άξονα σε εξοπλισμό συναρμολόγησης και ακριβή θέση.

Όλες οι τέσσερις οικογένειες κινητήρων χρησιμοποιούν την ίδια διεπαφή καλωδίου κωδικοποιητή JHS. Το MR-JHSCBL5M-L χρησιμεύει ως καθολικό καλώδιο σύνδεσης σε όλη αυτή την γκάμα κινητήρων HC εντός του συστήματος J2S.

Εφαρμογές

Άξονες μηχανών εργαλείων CNC MELSERVO J2S:Κέντρα επεξεργασίας CNC, κέντρα στροφής και μηχανές άλεσης που χρησιμοποιούν σερβοενισχυτήρες MR-J2S με κινητήρες HC-SFS ή HC-LFS, ∙ ένας MR-JHSCBL5M-L ανά άξονα.

Διορθωτική λειτουργία:Δείκτες μεταφοράς, άξονες μηχανών μεταφοράς και servo drives μηχανών συναρμολόγησης που χρησιμοποιούν ενισχυτές MR-J2S και κινητήρες σειράς HC.

Μηχανές συσκευασίας και επισήμανσης:Οι κινητήρες HC-LFS και HC-UFS σε άξονες συσκευασίας υψηλής ταχύτητας που ελέγχονται από ενισχυτές MR-J2S.

Συντήρηση παλαιού συστήματος:Εγκατεστημένα μηχανήματα εργαλείων MR-J2S και συστήματα αυτοματισμού που απαιτούν αντικατάσταση καλωδίου κωδικοποιητή μετά από ανταλλαγή κινητήρα ή βλάβη καλωδίου κατά τη διάρκεια εργασιών συντήρησης.

Γενικές ερωτήσεις

Ερώτηση 1: Μπορεί το MR-JHSCBL5M-L να χρησιμοποιηθεί με ενισχυτές MR-J3 ή MR-J4;

Οι ενισχυτές MR-J3 χρησιμοποιούν έναν διαφορετικό συνδετήρα κωδικοποίησης (η οικογένεια καλωδίων MR-J3ENCBL, μορφή συνδετήρα A2).Οι ενισχυτές MR-J4 χρησιμοποιούν μια ακόμη διεπαφή (DRIVE-CLiQ για γραμμικούς κινητήρες servo, ή ειδικές συνδέσεις κωδικοποιητών MR-J4 για περιστρεφόμενους κινητήρες).Το σχήμα του συνδέσμου και η τοποθέτηση των πινών είναι ασυμβίβαστες μεταξύ των γενεών του εφοδιασμού.

Ε2: Ποια είναι η διαφορά μεταξύ MR-JHSCBL5M-L (5m) και MR-JHSCBL2M-L (2m);

Και τα δύο είναι πανομοιότυπα σε όλες τις προδιαγραφές ∙ ίδια συμβατότητα κινητήρα (HC-SFS/LFS/UFS/RFS), ίδιος ενισχυτής (MR-J2S), ίδιος τυποποιημένος τύπος ευελιξίας, ίδια μορφή συνδέσμου.5 μέτρα έναντι 2 μέτρων. Επιλέξτε με βάση την πραγματική απόσταση δρομολόγησης συν το επιτρεπόμενο κύκλο υπηρεσίας.

Ε3: Απαιτούνται ειδικές προφυλάξεις για την τοποθέτηση καλωδίων τύπου L στο MR-JHSCBL5M-L;

Ο τύπος L είναι εγκεκριμένος για στατική ή αργά κινούμενη εγκατάσταση, όχι για συνεχή υπηρεσία καλωδιακής γραμμής.Εάν η εγκατάσταση καλωδίου απαιτεί καθοδήγηση σε γραμμή καλωδίου που υποβάλλεται σε συνεχείς κύκλους ανοιχτής/κλειστής με την κίνηση του άξοναΓια πλήρως στατική διαδρομή σε καλωδιακό δίσκο, αγωγό ή σταθερό κλιπ, ο τύπος L παρέχει την σωστή και οικονομικά κατάλληλη προδιαγραφή.

Ε4: Ποιοι τύποι κινητήρων HC απαιτούν ειδικά MR-JHSCBL5M-L και οι οποίοι χρησιμοποιούν διαφορετικά καλώδια;

Η MR-JHSCBL5M-L εξυπηρετεί κινητήρες HC-SFS, HC-LFS, HC-UFS και HC-RFS. Άλλες οικογένειες κινητήρων HC μπορεί να χρησιμοποιούν διαφορετικούς τύπους καλωδίων κωδικοποιητών εντός της σειράς καλωδίων MR-J2S για παράδειγμα,κινητήρες σειράς HC-KFS ή κινητήρες HC με διαφορετικές μορφές συνδέσμων κωδικοποιητώνΕπιβεβαιώστε από το εγχειρίδιο οδηγιών για τα καλώδια του ενισχυτή σέρβο MR-J2S του MELSERVO ότι το MR-JHSCBL5M-L προσδιορίζεται για το ακριβές μοντέλο κινητήρα HC στην εγκατάσταση.
