Καλώδιο Mitsubishi MR-J3ENCBL5M-A2-H ENC Νέο

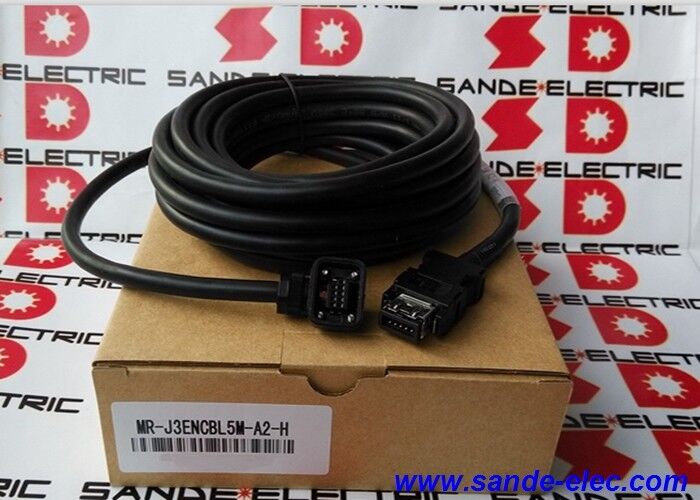

MR-J3ENCBL5M-A2-H. ∙ ∙ Mitsubishi MR-J3 Encoder Cable ∙ 5m / A2 Connector / High-Flex / Shielded / RoHS / Servo Feedback

Κεφάλαιο κωδικοποίησης MR-J3

The MR-J3ENCBL5M-A2-H is Mitsubishi Electric's pre-assembled encoder cable connecting the MR-J3 servo amplifier's encoder input to the servo motor's encoder output — the feedback link that enables the MR-J3 to perform closed-loop velocity and position controlΧωρίς αυτό το καλώδιο, ο ενισχυτής δεν έχει δεδομένα θέσης ή ταχύτητας από τον κινητήρα, καθιστώντας αδύνατη τη λειτουργία σέρβο κλειστού βρόχου.

Η ονομασία "-A2-H" προσδιορίζει δύο κρίσιμες ιδιότητες: τον τύπο συνδέσμου A2 στο τέλος του κινητήρα,και την κατασκευή καλωδίων υψηλής ευελιξίας (H) για εγκαταστάσεις όπου το καλώδιο πρέπει να λυγίζει κατά την κίνηση.

Βασικές προδιαγραφές

Σύνδεσμος τύπου Α2 ∙ Ασφαλής σύνδεση με το τέλος του κινητήρα

Η ονομασία συνδέσμου Α2 προσδιορίζει την ειδική διεπαφή από την πλευρά του κινητήρα:

Σφιχτή, σταθερή τοποθέτηση:Ο συνδετήρας A2 χρησιμοποιεί έναν μηχανισμό θετικής κλειδώσεως όταν είναι πλήρως ενεργοποιημένος, ο συνδετήρας κλειδώνει κατά της τυχαίας αποσύνδεσης από δονήσεις, μετακίνηση άξονα ή τυχαία επαφή.Αυτό είναι το "A2-τύπου συνδέσμους εξασφαλίζει σφιχτάΗ ιδιότητα της "ασφαλούς προσαρμογής" επιβεβαιώνεται στις προδιαγραφές του προϊόντος.

Συμφωνία κινητήρα MR-J3:Ο συνδετήρας A2 συνδέεται με την πρίζα κωδικοποιητή σε συγκεκριμένα μοντέλα κινητήρων σερβοκινητήρων συμβατών με MR-J3. Η μορφή του συνδετήρα κωδικοποιητή του κινητήρα καθορίζει τον τύπο καλωδίου (A, A2, B κλπ.) που απαιτείται.Πάντα να επιβεβαιώνετε τον τύπο του συνδέσμου κωδικοποιητή κινητήρα πριν καθορίσετε το καλώδιο.

Εγκατάσταση Plug-and-playΤο MR-J3ENCBL5M-A2-H φτάνει προετοιμασμένο και στα δύο άκρα συνδετήρα A2 στον κινητήρα, συνδετήρα πλευράς ενισχυτή για την είσοδο κωδικοποιητή MR-J3 CN2.

Εφαρμογές

Ηλεκτρονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας:Σερβοκινητήρες άξονα τροφοδοσίας σε μηχανοργανιστικά εργαλεία της Mitsubishi CNC (σειρά MELDAS/M70/M700) που χρησιμοποιούν ενισχυτές MR-J3 ∙ το τυποποιημένο καλώδιο ανατροφοδότησης κωδικοποιητή για κάθε άξονα παροχής.

Άξονες βιομηχανικών ρομπότ MR-J3:Η σειρά RV-M της Mitsubishi και τα συναφή βιομηχανικά ρομπότ που χρησιμοποιούν συστήματα servo MR-J3 για τον έλεγχο της θέσης των αγώνων των αρθρώσεων.

Συστήματα σέρβο-τοποθέτησης MR-J3:Σερβοεντοπισμός γενικής χρήσης σε αυτοματοποιημένο εξοπλισμό συναρμολόγησης, επιθεώρησης και χειρισμού υλικών ̇ οποιαδήποτε εγκατάσταση MR-J3 με κινητήρες συνδέσμου κωδικοποιητή A2.

Δυναμικές εφαρμογές σερβοάξονα:Σέρβο άξονες με καλώδια κωδικοποίησης με καλωδιακή τροχιά. Η υψηλής ευελιξίας κατασκευή χειρίζεται συνεχή κάμψη καλωδιακής τροχιάς που θα προκαλούσε πρόωρη βλάβη στα τυποποιημένα καλώδια.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ MR-J3ENCBL-A2-H (συνήθη) και MR-J3ENCBL-A2-L (μακρομετρική ή χαμηλή απώλεια);

Στο πλαίσιο της σειράς καλωδίων κωδικοποιητών MR-J3 της Mitsubishi, διαφορετικοί κωδικοί επακόλουθων προσδιορίζουν συγκεκριμένες παραλλαγές καλωδίων.και ο αριθμός vs γράμμα στον τελευταίο χαρακτήρα) από τον οδηγό σύνδεσης του σέρβο ενισχυτή MR-J3 της MitsubishiΠάντα να ταιριάζει το καλώδιο με τον συγκεκριμένο ενισχυτή και συνδυασμό κινητήρα που επιβεβαιώνεται από την τεκμηρίωση της Mitsubishi.

Ε2: Ο τύπος καλωδίου κωδικοποιητή (Α, Α2, Β) εξαρτάται από τον κινητήρα ή τον ενισχυτή;

Ο τύπος συνδέσμου στο άκρο του κινητήρα εξαρτάται από το μοντέλο του κινητήρα σερβοκίνησης. Διαφορετικοί κινητήρες χρησιμοποιούν διαφορετικές μορφές συνδέσμου κωδικοποιητή (A, A2, B κλπ.) με βάση την κατηγορία μεγεθών και τον τύπο κωδικοποιητή τους.Ο σύνδεσμος του ακροατήρα (CN2) είναι τυποποιημένος σε όλες τις παραλλαγές MR-J3ENCBL. Confirm the correct motor-end connector from the motor's nameplate or Mitsubishi's servo motor cable selection guide — using the wrong connector type results in a cable that cannot mate with the motor encoder socket.

Ε3: Μπορεί το MR-J3ENCBL5M-A2-H να χρησιμοποιηθεί με ενισχυτές MR-J4;

Τα καλώδια κωδικοποίησης MR-J3 είναι ειδικά για την διεπαφή κωδικοποίησης CN2 του ενισχυτή MR-J3.Ο ενισχυτής MR-J4 χρησιμοποιεί διαφορετική διεπαφή κωδικοποίησης (διακριτές συνδετήρες DRIVE-CLiQ ή MR-J4) Τα καλώδια κωδικοποίησης MR-J3 δεν είναι άμεσα συμβατά με τους ενισχυτές MR-J4Για τις εγκαταστάσεις MR-J4, η Mitsubishi καθορίζει τις αντίστοιχες παραλλαγές καλωδίων κωδικοποίησης MR-J4.

Ε4: Ποιες παραλλαγές μήκους είναι διαθέσιμες για το MR-J3ENCBL-A2-H;

Η σειρά MR-J3ENCBL-A2-H της Mitsubishi είναι διαθέσιμη σε πολλαπλά τυπικά μήκη, συμπεριλαμβανομένων των επιλογών 2m, 3m, 5m, 10m, 20m και μεγαλύτερων.Επιλέξτε το κατάλληλο μήκος για την πραγματική απόσταση δρομολόγησης του καλωδίου από τον συνδετήρα CN2 του ενισχυτή σέρβο στην πρίζα κωδικοποιητή κινητήρα, με εύλογο εύρος κυκλώματος λειτουργίας σε κάθε άκρο.
