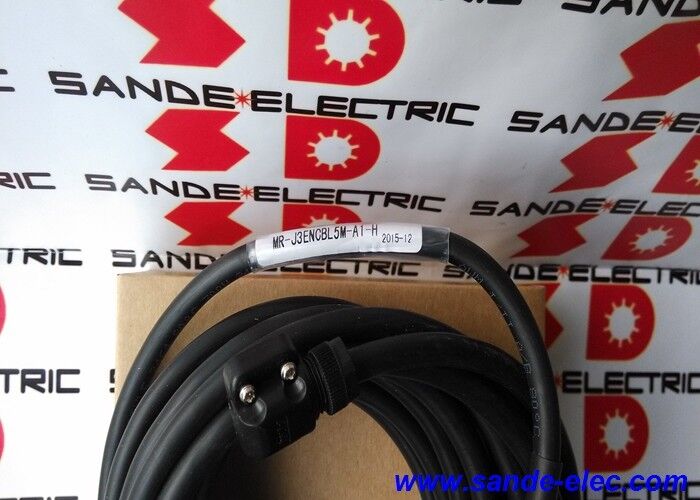

MR-J3ENCBL5M-A1-H. ∙ ∙ Mitsubishi MR-J3 Encoder Feedback Cable ∙ 5m / A1 Connector / High-Flex / Dual Foil + Braid Shield / ∙ 20°C έως +80°C

MR-J3 καλώδιο κωδικοποίησης με σύνδεσμο A1 Servo Feedback σε 5m

Το MR-J3ENCBL5M-A1-H είναι το 5 μέτρων υψηλής ευελιξίας καλώδιο ανατροφοδότησης κωδικοποιητή της Mitsubishi Electric για τα σέρβο συστήματα MR-J3 που χρησιμοποιούν σέρβο κινητήρες συνδέσμου τύπου A1. This cable forms the encoder signal path between the servo motor's encoder assembly and the MR-J3 servo amplifier's CN2 encoder input — carrying the position feedback data that enables closed-loop velocity and position control.

The A1 connector designation identifies the motor-side interface for specific SIMOTICS/HG/HK-series motor models with A1 encoder connectors — different from the A2 connector variant (MR-J3ENCBL5M-A2-H) that serves a different motor connector formatΚαι οι δύο παραλλαγές έχουν την ίδια κατασκευή υψηλής ευελιξίας τύπου H και μήκος 5 m. Ο τύπος συνδέσμου είναι ο μόνος διαφοροποιητής.

Βασικές προδιαγραφές

Διπλή φύλλα + προστασία από πλεξούδες Δύο στρώσεις προστασίας από ΗΜΚ

Το MR-J3ENCBL5M-A1-H χρησιμοποιεί διπλά στρώματα προστασίας ∙ συνδυασμό μεμονωμένου φύλλου και συνολικής πλέξης ∙ αντί της μονοστρώματος προστασίας που βρίσκεται στα καλώδια κωδικοποίησης χαμηλότερης προδιαγραφής:

στρώμα φύλλου:Μεταλλωμένη ταινία τυλιγμένη σφιχτά γύρω από κάθε ζευγάρι αγωγών ή το δέμα καλωδίων ̇ που παρέχει καταστολή παρεμβολών υψηλής συχνότητας με περιοχή κάλυψης που πλησιάζει το 100%.Η προστασία με φύλλο είναι ιδιαίτερα αποτελεσματική κατά των υψηλής συχνότητας ακτινοβολιών από τις παρακείμενες διακόπτες IGBT και τις μορφές κύματος PWM.

στρώμα πλέξης:Εξωτερική πλέξη υφασμένου σύρματος πάνω από το φύλλο παρέχοντας μηχανική αντοχή για την τερματισμό της ασπίδας στον συνδετήρα, φυσική προστασία από τριβή και πρόσθετη κάλυψη EMC χαμηλής συχνότητας.Η πλέξη παρέχει επίσης τη σύνδεση εδάφους χαμηλής αντίστασης που κάνει την ασπίδα αποτελεσματική.

Γιατί το διπλό στρώμα έχει σημασία:Οι ενισχυτές σέρβο MR-J3 λειτουργούν με έξοδα IGBT σε συχνότητες PWM συνήθως 2 ̇ 10 kHz, με αρμονικές που επεκτείνονται στην περιοχή MHz. The motor power cable generates radiated interference across this frequency range — encoder signal cables routed near motor power cables without adequate shielding can receive enough interference to cause position counting errorsΗ διπλή κατασκευή φύλλου + πλεξίματος απορρίπτει αυτές τις παρεμβολές σε όλες τις σχετικές συχνότητες.

Εφαρμογές

Επικεφαλής μηχανής για την παραγωγή ηλεκτρικών συσσωρευτώνΣερβοκινητήρες άξονα τροφοδοσίας που χρησιμοποιούν μοντέλα κινητήρων διαμόρφωσης συνδέσμου Α1 ̇ κέντρα επεξεργασίας, κέντρα στροφής και μηχανές άλεσης με ενισχυτές MR-J3 και μοντέλα κινητήρων διαμόρφωσης συνδέσμου Α1.

MR-J3 τοποθέτηση βιομηχανικής αυτοματοποίησης:Σερβοάξονες σε εξοπλισμό αυτοματοποιημένης συναρμολόγησης, χειρισμού υλικών και ακριβούς τοποθέτησης χρησιμοποιώντας καλώδια κωδικοποίησης MR-J3 τύπου A1.

Εγκαταστάσεις υψηλής ευελιξίας για καλωδιακές γραμμές:Οδηγίες άξονα με καλωδιακή τροχιά, όπου η κατασκευή υψηλής ευελιξίας τύπου H αντέχει σε συνεχείς κύκλους κάμψης ̇ άξονες CNC μεγάλου μήκους και εξοπλισμό αυτοματισμού με συστήματα μεταφοράς καλωδίων.

Αντικατάσταση και συντήρηση:Αντικατασκευαστικά καλώδια κωδικοποίησης για εγκατεστημένες μηχανές MR-J3 μετά από βλάβη ή φθορά καλωδίου ̇ η παραλλαγή A1-H 5m καλύπτει την πλειοψηφία των τυπικών αποστάσεων διαδρομής καλωδίου για εγκαταστάσεις κινητήρα τύπου A1.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ MR-J3ENCBL5M-A1-H και MR-J3ENCBL5M-A2-H;

Και τα δύο είναι καλώδια κωδικοποίησης MR-J3 υψηλής ευελιξίας 5 μέτρων με πανομοιότυπη κατασκευή (τύπος H, διπλής ασπίδας, ανθεκτικό στο λάδι μανδύα, από 20 °C έως +80 °C).Οι ονομασίες A1 και A2 προσδιορίζουν διαφορετικές μορφές συνδέσμων από την πλευρά του κινητήραΗ διαμόρφωση του συνδετήρα κωδικοποιητή του συγκεκριμένου μοντέλου κινητήρα καθορίζει ποια παραλλαγή καλωδίου απαιτείται.

Ε2: Πώς τερματίζεται η διπλή φύλλα + πλεξούδα στην σύνδεση A1;

Η ασπίδα καλωδίου καταλήγει στο μεταλλικό σώμα του συνδέσμου A1 η εσωτερική κατασκευή του συνδέσμου παρέχει σύνδεση 360° μεταξύ της ασπίδας καλωδίου και του μεταλλικού στερεώματος συνδέσμου.Όταν ο συνδετήρας A1 συνδέεται με την πρίζα κωδικοποίησης του κινητήραΣτην άκρη CN2 του ενισχυτή, η ακτινοβολία του κινητήρα είναι η ίδια με την ακτινοβολία του κινητήρα.η θωράκιση καταλήγει στο υπόστρωμα του ενισχυτή μέσω της θήκης συνδετήρα CN2.

Ε3: Μπορεί το ανθεκτικό στο λάδι σακάκι του MR-J3ENCBL5M-A1-H να αντέξει την άμεση κατάδυση με υγρό κοπής;

Ανθεκτικό στο έλαιο σημαίνει ότι το μπουφάν αντιστέκεται στην υποβάθμιση από τυχαία επαφή με έλαια κοπής, ομίχλη και ψεκασμούς ∙ το υλικό δεν πρήζεται, δεν σπάει ή δεν γίνεται εύθραυστο από αυτές τις εκθέσεις.Η άμεση κατάδυση σε δεξαμενές ψύξης ή συνεχείς συνθήκες πλημμύρας μπορεί να υπερβαίνει την πρόθεση του σχεδιασμούΓια τα τμήματα καλωδίων που εκτίθενται άμεσα σε συνεχή πλημμύρα ψυκτικού υγρού, μπορεί να είναι σκόπιμη πρόσθετη προστασία του αγωγού ή ένα καλώδιο ειδικά σχεδιασμένο για υπηρεσία βύθισης.

Ε4: Ποια σειρά κινητήρων MELSERVO χρησιμοποιούν τη σύνδεση κωδικοποιητή A1 στα καλώδια MR-J3ENCBL;

Το μορφότυπο συνδέσμου A1 ισχύει για συγκεκριμένα μοντέλα κινητήρων της σειράς HG και των συναφών οικογενειών ️ επιβεβαιώστε από τον πίνακα επιλογής καλωδίων του εγχειριδίου οδηγιών του εφοδιαστικού ενισχυτή MELSERVO MR-J3,που αντιστοιχίζει κάθε αριθμό μοντέλου κινητήρα στον σωστό τύπο καλωδίου ENCBL (A1 ή A2)Η πινακίδα ονομασίας του κινητήρα ή η τεκμηρίωση αριθμού εξαρτήματος του κινητήρα της Mitsubishi προσδιορίζουν επίσης τη μορφή συνδέσμου κωδικοποιητή.
