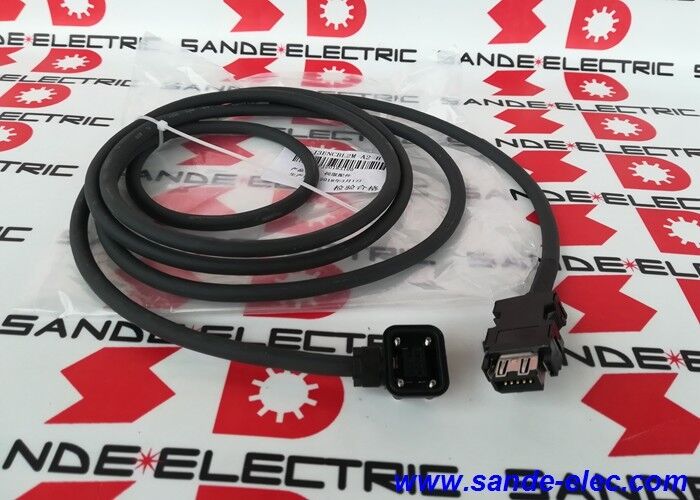

MR-J3ENCBL2M-A2-H. ∙ ∙ Mitsubishi MR-J3 Encoder Feedback Cable ∙ 2m / A2 Connector / High Bending Endurance / Servo Motor στον ενισχυτή

Καλώδιο κωδικοποιητή υψηλής κάμψης 2m για συστήματα MR-J3

The MR-J3ENCBL2M-A2-H is the 2-metre high-bending endurance variant of Mitsubishi Electric's MR-J3ENCBL-A2-H encoder cable series — the short-range cable for compact MR-J3 servo installations where motor and amplifier are within close proximity, και όπου η διαδρομή του καλωδίου περιλαμβάνει δυναμική κάμψη.

Η ονομασία H (υψηλή αντοχή στην κάμψη) προσδιορίζει αυτό το καλώδιο ως κατάλληλο για εφαρμογές συνεχούς κάμψης ̇ γραμμές καλωδίων, εγκαταστάσεις εκκρεμών,και ευέλικτες ρυθμίσεις τοποθέτησης όπου το καλώδιο πρέπει να λυγίζει επανειλημμένα κατά τη λειτουργία της μηχανήςΣε απόσταση 2 m, το MR-J3ENCBL2M-A2-H είναι ιδιαίτερα κατάλληλο για συμπαγείς άξονες μηχανών, τοποθέτηση σερβοκινητήρα εντός του καναπέ,και εγκαταστάσεις περιορισμένου χώρου όπου απαιτείται τόσο μικρό μήκος καλωδίου όσο και υψηλή ευελιξία.

Βασικές προδιαγραφές

Συνδετήρας Α2 ∙ Αντίθετη προς το πλευρό φόρτωσης

Ο σύνδεσμος "A2" με "αντίθετη προς το φορτίο πλευρά εξόδου" έχει ειδικές επιπτώσεις εγκατάστασης:

Τι σημαίνει "αντίθετη προς το φορτίο πλευρά":Ο άξονας του κινητήρα (μέρος φορτίου) είναι στραμμένος προς τον κινητήρα.Το καλώδιο βγαίνει από τον σύνδεσμο προς την κατεύθυνση μακριά από τον άξονα του κινητήρα προς το πίσω μέρος του κινητήρα, στην φυσική κατεύθυνση καθοδήγησης του καλωδίου για τους κινητήρες που είναι τοποθετημένοι με τον άξονα να δείχνει προς τον άξονα της μηχανής.

Πρακτική σημασία της εγκατάστασης:Για τους κινητήρες στους οποίους ο συνδετήρας κωδικοποιητή βρίσκεται στο πίσω μέρος (τέλος αντιφόρτωσης), η πύλη εξόδου στην αντίθετη πλευρά προς το φορτίο αποτρέπει το καλώδιο να διπλασιαστεί πίσω στο σώμα του κινητήρα, με αποτέλεσμα καθαρότερο,πιο άμεση διαδρομή δρομολόγησης καλωδίων από τον κωδικοποιητή κινητήρα στον ενισχυτή σέρβο.

Μηχανισμός κλειδώματος:Ο συνδετήρας Α2 χρησιμοποιεί ένα θετικό δαχτυλίδι κλειδώματος once μόλις ενταχθεί πλήρως στην πρίζα κωδικοποιητή του κινητήρα, ο συνδετήρας κλειδώνει για να μην αποσυνδεθεί από δονήσεις ή τυχαία επαφή.

Εφαρμογές

Άξονες μηχανών εργαλείων CNC MR-J3:Μικρές μηχανές ή άξονες CNC, όπου η απόσταση μεταξύ κινητήρα και ενισχυτή είναι μικρότερη από 2 m ∙ κέντρα στροφής με ηλεκτρονικά συστήματα που βρίσκονται δίπλα σε σπείρες, μικρά κέντρα επεξεργασίας,και μηχανές άλεσης με σύντομες διαδρομές σερβοκαλωδίων.

Συστήματα σέρβο-τοποθέτησης MR-J3:Βιομηχανική αυτοματοποίηση με εφοδιασμό MR-J3 σε συμπαγείς διαμορφώσεις οθόνων ∙ το καλώδιο 2 μέτρων παρέχει το σωστό μήκος για σύντομες συνδέσεις κινητήρα-εφοδιασμού.

Ηλεκτρονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειαςΔοκιμές αρθρώσεων ρομπότ όπου το καλώδιο κωδικοποιητή διατρέχει τη δομή του βραχίονα του ρομπότ ̇ σύντομα τμήματα καλωδίων μεταξύ κινητήρα αρθρώσεων και ηλεκτρονικού συστήματος αρθρώσεων.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά ανάδρασης του κωδικοποιητή μεταξύ MR-J3ENCBL2M-A2-H (2m) και MR-J3ENCBL5M-A2-H (5m);

Και οι δύο είναι πανομοιότυπες σε όλες τις τεχνικές προδιαγραφές ∙ τύπος συνδέσμου (A2, αντίθετη με το φορτίο πλευρά), ικανότητα ευελιξίας (H, υψηλή αντοχή στην κάμψη), συμβατότητα συστήματος (MR-J3) και περιεχόμενο σήματος.Η μόνο διαφορά είναι το μήκος.. Επιλέξτε με βάση την πραγματική απόσταση δρομολόγησης από τον ενισχυτή servo CN2 στην πρίζα κωδικοποιητή κινητήρα.

Ε2: Η σύνδεση A2 στο MR-J3ENCBL2M-A2-H απαιτεί εργαλεία για την εγκατάσταση ή την αφαίρεση;

Το δαχτυλίδι κλειδώματος Α2 λειτουργεί με το χέρι ∙ εμπλέκετε τις καρφίτσες συνδέσμου, στη συνέχεια περιστρέψτε το δαχτυλίδι κλειδώματος σφιχτά μέχρι να πατήσει στην θέση κλειδώματος.Δεν απαιτούνται εργαλεία για την εμπλοκή του συνδέσμου κωδικοποιητή. The amplifier-side connector (at the CN2 socket) uses a standard push-in or screw-lock mechanism depending on the specific MR-J3 amplifier model — confirm from the MR-J3 servo amplifier connection documentation.

Ε3: Ποια είναι η μέγιστη προδιαγραφή ακτίνας κάμψης καλωδίου για το MR-J3ENCBL2M-A2-H;

Η Mitsubishi προσδιορίζει την ελάχιστη δυναμική ακτίνα κάμψης για τα καλώδια τύπου MR-J3ENCBL H στις οδηγίες εγκατάστασης καλωδίων του εγχειριδίου οδηγιών του ενισχυτή σερβο.Η λειτουργία του καλωδίου κάτω από την ελάχιστη ακτίνα κάμψης επιταχύνει την κόπωση του αγωγού και την ρωγμή του μπουφάν. Επαλήθετε από το εγχειρίδιο χρήσης MR-J3 για την ακριβή ελάχιστη δυναμική ακτίνα κάμψης για τον τύπο καλωδίου A2-H πριν σχεδιάσετε τη διαδρομή καλωδίου.

Ε4: Έχει το MR-J3ENCBL2M-A2-H προστατευμένη κατασκευή;

Ναι MR-J3ENCBL καλώδια κωδικοποιητή χρησιμοποιούν προστατευμένη κατασκευή για την αποτροπή ηλεκτρομαγνητικής παρεμβολής από τα transients μετάδοσης του ενισχυτή σερβο που καταστρέφουν τα σήματα ανατροφοδότησης του κωδικοποιητή.Η ασπίδα καταλήγει στο συνδετήρα του ενισχυτή servo CN2Η σωστή γείωση της ασπίδας στο άκρο του ενισχυτή είναι απαραίτητη για την απόδοση EMC του καλωδίου.
