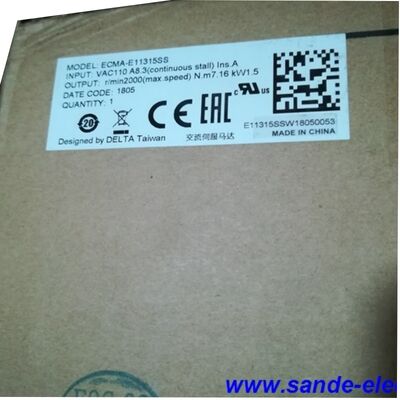

Delta ECMA-E11315SS + ASD-A2-1521-L — Σειρά ASDA-A2 Σετ Σερβοκινητήρα και Οδηγού 1.5 kW, 2000 σ.α.λ. / 7.16 N·m, Πλαίσιο 130mm με Φρένο

Τι περιλαμβάνεται στη συσκευασία

Αυτό το σετ συνδυάζει τρία εργοστασιακά ταιριαστά εξαρτήματα σε ένα έτοιμο προς εγκατάσταση σύστημα σερβο: τον ECMA-E11315SS σερβοκινητήρα AC μόνιμου μαγνήτη, τον ASD-A2-1521-L οδηγό σερβο και ένα ζεύγος προ-καλωδιωμένων καλωδίων 3 μέτρων — ένα για σήματα κωδικοποιητή, ένα για τροφοδοσία κινητήρα. Περιλαμβάνεται ό,τι χρειάζεται για τη σύνδεση του κινητήρα με τον οδηγό. Οι μόνες πρόσθετες απαιτήσεις επί τόπου είναι μια πηγή τροφοδοσίας AC 200–230 V, ένας διακόπτης κυκλώματος κατάλληλος για το ρεύμα εισόδου του οδηγού και το υλικό μηχανικής στήριξης για τον κινητήρα και το φορτίο.

Το καθοριστικό χαρακτηριστικό αυτού του συγκεκριμένου σετ είναι το ενσωματωμένο ηλεκτρομαγνητικό φρένο 24 VDC στον κινητήρα. Σε αντίθεση με τις παραλλαγές με κατάληξη RS (χωρίς φρένο) της οικογένειας ECMA-E11315, ο κινητήρας με κατάληξη SS διατηρεί τη θέση του άξονά του μηχανικά όταν το σερβο είναι απενεργοποιημένο — μια δυνατότητα που γίνεται απαραίτητη τη στιγμή που οποιοδήποτε μέρος του φορτίου σας έχει τη δυνατότητα να κινηθεί λόγω βαρύτητας.

Προδιαγραφές Σερβοκινητήρα — ECMA-E11315SS

Προδιαγραφές Φρένου

Το φρένο είναι σχεδίασης ασφαλείας, με ελατήριο ενεργοποίησης και ηλεκτρική απελευθέρωση: ενεργοποιείται αυτόματα όταν η τροφοδοσία 24 V αφαιρεθεί ή χαθεί — συμπεριλαμβανομένης μιας κατάστασης έκτακτης ανάγκης ή διακοπής ρεύματος. Δεν είναι κατάλληλο για επαναλαμβανόμενη δυναμική πέδηση από πλήρη ταχύτητα. Ο ρόλος του είναι αποκλειστικά η διατήρηση της θέσης όταν το σερβο είναι απενεργοποιημένο. Οποιαδήποτε εφαρμογή χρησιμοποιεί το φρένο ως φρένο λειτουργίας (π.χ. σταμάτημα ενός κινούμενου άξονα με διακοπή της τροφοδοσίας του φρένου) θα πρέπει πρώτα να περιλαμβάνει εξωτερική λογική επιβράδυνσης.

Προδιαγραφές Σερβο Οδηγού — ASD-A2-1521-L

Η κατάληξη "-L" υποδεικνύει τη βασική διαμόρφωση επικοινωνιών: RS-232 για εργασίες παραμέτρων μονού άξονα με το ASD-SOFT, RS-485 για διατάξεις πολλαπλών σταθμών ή μεγάλων καλωδίων, και USB για απευθείας σύνδεση με υπολογιστή. Πελάτες που απαιτούν δίαυλο πραγματικού χρόνου μπορούν να επιλέξουν τον ίδιο οδηγό σε διαμορφώσεις -M (DMCNET/CANopen), -E (EtherCAT) ή -F (EtherCAT + πλήρως κλειστού βρόχου) — ο κινητήρας είναι συμβατός με όλες τις τέσσερις παραλλαγές.

Γιατί ο Κινητήρας Σειράς ECMA-E στις 2000 σ.α.λ.;

Η σειρά ECMA-E της Delta τοποθετείται στην κατηγορία μεσαίας έως υψηλής αδράνειας της οικογένειας κινητήρων ECMA. Το πλαίσιο 130mm και η σχετικά σημαντική αδράνεια του ρότορα (11.18 × 10⁻⁴ kg·m² χωρίς το φρένο) την καθιστούν τη σωστή επιλογή όταν το κινούμενο φορτίο έχει σημαντική αδράνεια — βαριές πλάκες, μεγάλοι κύλινδροι, παχιά έκκεντρα — και θέλετε φυσική εξομάλυνση διαταραχών ταχύτητας αντί να τις αντιμετωπίζετε μόνο μέσω ρύθμισης κέρδους.

Η ονομαστική ταχύτητα 2000 σ.α.λ. σε συνδυασμό με 7.16 N·m παρέχει συνεχή ισχύ εξόδου 1.5 kW, αλλά η χαρακτηριστική καμπύλη ροπής-ταχύτητας έχει μεγαλύτερη σημασία στην πράξη. Στο ονομαστικό ρεύμα του οδηγού 8.3 A και με KT 0.87 N·m/A, ο κινητήρας παράγει την ονομαστική του ροπή χωρίς να απαιτεί εξαιρετικά υψηλό ρεύμα — γεγονός που διατηρεί το θερμικό φορτίο σε μέτρια επίπεδα κατά τη συνεχή λειτουργία και αφήνει περιθώριο για την έκρηξη ροπής 3× (21.48 N·m) που απαιτούν συνήθως οι απαιτητικές κινήσεις τοποθέτησης.

Ενσωματωμένα Χαρακτηριστικά Πλατφόρμας ASDA-A2

Ο ASD-A2-1521-L αποτελεί μέρος της πλήρως εξοπλισμένης πλατφόρμας ASDA-A2 της Delta και, ως εκ τούτου, φέρει όλη την ευφυΐα του οδηγού που είναι ενσωματωμένη σε αυτήν τη γενιά — όχι μόνο βασικό έλεγχο θέσης/ταχύτητας/ροπής.

Ηλεκτρονικό Έκκεντρο (E-CAM): Έως και 720 σημεία πίνακα έκκεντρου αποθηκεύονται απευθείας στον οδηγό. Εφαρμογές ιπτάμενης κόψης, περιστροφικής κοπής και συγχρονισμένων μεταφορέων μπορούν να προγραμματιστούν χωρίς εξειδικευμένο ελεγκτή κίνησης, χρησιμοποιώντας τον επεξεργαστή έκκεντρου που είναι ενσωματωμένος στο ASD-SOFT.

Λειτουργία PR (Μητρώο Θέσης): 64 προγραμματιζόμενα μητρώα θέσης, καθένα με τις δικές του ρυθμίσεις ταχύτητας, επιτάχυνσης, επιβράδυνσης και αναμονής, μπορούν να συνδεθούν σε αλυσίδα ή να ενεργοποιηθούν από ψηφιακές εισόδους. Αυτό επαρκεί για τις περισσότερες εργασίες ευρετηρίασης, συσκευασίας και συναρμολόγησης χωρίς να δαπανηθεί προϋπολογισμός σε εξωτερικό ελεγκτή κίνησης.

Αυτόματη Καταστολή Δονήσεων: Δύο ανεξάρτητα φίλτρα καταστολής δονήσεων χαμηλής συχνότητας μειώνουν την υπολειμματική ταλάντωση που εμφανίζεται στο φορτίο μετά από κίνηση υψηλής ταχύτητας — ένα πρόβλημα ιδιαίτερα συνηθισμένο με κινητήρες πλαισίου 130mm που οδηγούν μηχανές με εύκαμπτους συνδέσμους ή μακριές διατάξεις σφαιρικών κοχλιών.

Αυτόματο Φίλτρο Υποδοχής: Δύο αυτόματα φίλτρα υποδοχής υψηλής συχνότητας ανιχνεύουν και εξασθενούν μηχανικούς συντονισμούς σε πραγματικό χρόνο, επιτρέποντας υψηλότερα κέρδη σερβο χωρίς να προκαλούν ταλαντώσεις.

Πλήρως Κλειστού Βρόχου (μόνο A2-F): Εάν απαιτείται ακρίβεια τοποθέτησης στο άκρο του εργαλείου — αντί για τον άξονα του κινητήρα — η παραλλαγή ASD-A2-1521-F δέχεται ένα δεύτερο σήμα ανάδρασης θέσης από μια γραμμική κλίμακα ή έναν περιστροφικό κωδικοποιητή τοποθετημένο απευθείας στο φορτίο.

Σύνοψη Καλωδίωσης και Εγκατάστασης

Ο οδηγός 1.5 kW μοιράζεται την ίδια φυσική διάταξη με το μοντέλο 750 W της Delta, καθιστώντας τον συμπαγή για την κατηγορία ισχύος του. Επιτρέπεται η εγκατάσταση δίπλα-δίπλα σε ντουλάπι με γειτονικούς οδηγούς, εφόσον διατηρείται η ελάχιστη απόσταση που ορίζεται στο εγχειρίδιο ASDA-A2. Ένας ανεμιστήρας ψύξης είναι ενσωματωμένος.

Τα καλώδια 3μ που περιλαμβάνονται στο σετ — κωδικοποιητή και τροφοδοσίας — χρησιμοποιούν τους σωστούς συνδετήρες με κλειδί για τη σειρά κινητήρων ECMA-E. Μεγαλύτερες διαδρομές καλωδίων (έως το μέγιστο καθορισμένο μήκος) απαιτούν καλώδιο τροφοδοσίας μεγαλύτερης διατομής και πρόσθετη φιλτράρισμα EMC. Το προτεινόμενο φίλτρο EMI της Delta για το ASD-A2-1521 είναι το RF037B43BA (τύπου βάσης). Το κύκλωμα του φρένου απαιτεί ξεχωριστή τροφοδοσία 24 VDC, η οποία πρέπει να διατηρείται απομονωμένη από την τάση ελέγχου του οδηγού σερβο για να αποφευχθεί παρεμβολή στα σήματα του κωδικοποιητή.

Η διαμόρφωση παραμέτρων γίνεται μέσω του ASD-SOFT (συμβατό με Windows, δωρεάν λήψη από την πύλη βιομηχανικού αυτοματισμού της Delta), το οποίο περιλαμβάνει επίσης ενσωματωμένη λειτουργία παλμογράφου για ρύθμιση κέρδους και μια μονάδα μεγέθους κινητήρα για επαλήθευση ότι το μηχανικό σύστημα εμπίπτει στο πεδίο συνεχούς ροπής και ταχύτητας του κινητήρα.

Συχνές Ερωτήσεις

Ε1: Το φρένο στο ECMA-E11315SS επιτρέπει τη χρήση αυτού του σετ σε κάθετους άξονες;

Ναι — και αυτό ακριβώς είναι το σενάριο όπου η παραλλαγή φρένου "SS" κερδίζει τη θέση της έναντι της έκδοσης "RS" χωρίς φρένο. Όταν ένας κάθετος άξονας (άξονας Ζ, ανυψωτικό γάντρυ, έμβολο πρέσας) χάνει την τροφοδοσία του σερβο, η βαρύτητα τραβάει το φορτίο προς τα κάτω εκτός αν κάτι το συγκρατεί. Το φρένο με ελατήριο ενεργοποιείται αυτόματα με ροπή συγκράτησης 10.0 N·m τη στιγμή που πέφτει η τροφοδοσία 24 VDC, η οποία επαρκεί για να συγκρατήσει την ονομαστική ροπή εξόδου του κινητήρα χωρίς οπισθοδρόμηση. Η σημαντική προειδοποίηση αφορά την ακολουθία: ο οδηγός θα πρέπει πρώτα να επιβραδύνει τον άξονα σε ακινησία μέσω ελέγχου σερβο και στη συνέχεια να απελευθερώσει την τροφοδοσία του φρένου — όχι να χρησιμοποιήσει το ίδιο το φρένο ως μηχανισμό πέδησης, καθώς είναι σχεδιασμένο για συγκράτηση, όχι για επαναλαμβανόμενη δυναμική πέδηση από ταχύτητα.

Ε2: Ποια είναι η διαφορά μεταξύ αυτού του σετ και του σετ ECMA-E11320RS + ASD-A2-2023-L στα 2.0 kW;

Τρεις βασικές διαφορές. Πρώτον, ισχύς: αυτό το σετ είναι 1.5 kW έναντι 2.0 kW, με ονομαστική ροπή 7.16 N·m έναντι 9.55 N·m. Δεύτερον, φρένο: το ECMA-E11315SS περιλαμβάνει ηλεκτρομαγνητικό φρένο. το ECMA-E11320RS όχι (η κατάληξη RS υποδεικνύει άξονα με αυλάκι χωρίς φρένο). Τρίτον, οι οδηγοί διαφέρουν — ο ASD-A2-1521 για 1.5 kW δέχεται μονοφασική ή τριφασική είσοδο, ενώ ο ASD-A2-2023 για 2.0 kW απαιτεί τριφασική. Εάν χρειάζεστε κάθετο άξονα με φρένο στα 1.5 kW, αυτό είναι το σωστό σετ. εάν χρειάζεστε 2.0 kW σε οριζόντιο άξονα χωρίς φρένο, το σετ RS είναι η ελαφρύτερη και χαμηλότερου κόστους επιλογή.

Ε3: Μπορεί ο οδηγός ASD-A2-1521-L να συνδεθεί με PLC ή ελεγκτή κίνησης Delta για συντονισμένο έλεγχο πολλαπλών αξόνων;

Ο οδηγός με κατάληξη -L χρησιμοποιεί RS-485 και μπορεί να ερωτηθεί από PLC της σειράς DVP της Delta μέσω του πρωτοκόλλου MODBUS, αλλά δεν υποστηρίζει συγχρονισμένο συντονισμό άξονα σε πραγματικό χρόνο μέσω αυτής της διεπαφής. Για στενά συνδεδεμένο έλεγχο πολλαπλών αξόνων — ηλεκτρονική μετάδοση, έκκεντρα μεταξύ αξόνων ή παρεμβολή — η προτιμώμενη προσέγγιση είναι η αναβάθμιση στην παραλλαγή -M (CANopen/DMCNET) ή -E (EtherCAT) του ίδιου οδηγού, η οποία στη συνέχεια ενσωματώνεται με τους ελεγκτές κίνησης DVP-MC ή AX της Delta. Ο κινητήρας και τα καλώδια παραμένουν ίδια ανεξάρτητα από την επιλεγμένη κατάληξη του οδηγού.

Ε4: Ποια εξωτερικά εξαρτήματα δεν περιλαμβάνονται στο σετ;

Το σετ καλύπτει κινητήρα, οδηγό, καλώδιο κωδικοποιητή και καλώδιο τροφοδοσίας. Θα χρειαστείτε επιπλέον: τροφοδοτικό 24 VDC για το κύκλωμα του φρένου (η τροφοδοσία κυκλώματος ελέγχου του οδηγού δεν τροφοδοτεί απευθείας το φρένο). έναν διακόπτη κυκλώματος και ασφάλεια σωστής ονομαστικής τιμής στην είσοδο AC. ένα φίλτρο EMI εάν απαιτείται συμμόρφωση CE. και υλικό στήριξης τόσο για τον κινητήρα όσο και για τον πίνακα του οδηγού. Για εφαρμογές κάθετων αξόνων, συνιστάται έντονα ένα ρελέ ασφαλείας 24 VDC ή ελεγκτής φρένου για να διασφαλιστεί ότι το φρένο ενεργοποιείται στη σωστή ακολουθία κατά τη διάρκεια συμβάντων έκτακτης ανάγκης — η ταυτόχρονη διακοπή της τροφοδοσίας του οδηγού και του φρένου χωρίς προηγούμενη ελεγχόμενη επιβράδυνση μπορεί να προκαλέσει την προσωρινή πτώση του φορτίου πριν το φρένο το συγκρατήσει.

Ε5: Είναι ο κωδικοποιητής 20-bit στο ECMA-E11315SS συμβατός με ελεγκτές εκτός του οδηγού ASD-A2;

Όχι — ο εντατικός κωδικοποιητής 20-bit στους κινητήρες της σειράς ECMA-E χρησιμοποιεί το ιδιόκτητο πρωτόκολλο σειριακής επικοινωνίας της Delta, όχι μια τυπική έξοδο τετραγωνισμού (A/B/Z). Η διεπαφή του κωδικοποιητή έχει σχεδιαστεί αποκλειστικά για οδηγούς της σειράς ASD-A2. Εάν χρειάζεται να συνδέσετε αυτόν τον κινητήρα με ελεγκτή κίνησης τρίτου κατασκευαστή, θα πρέπει να χρησιμοποιήσετε έναν διαφορετικό κινητήρα με τυπική έξοδο κωδικοποιητή τετραγωνισμού, ή να χρησιμοποιήσετε τον οδηγό ASD-A2 ως συσκευή slave που λαμβάνει εντολές από τον ελεγκτή μέσω RS-485, CANopen ή EtherCAT — η οποία είναι η προβλεπόμενη και υποστηριζόμενη μέθοδος ενσωμάτωσης για αυτό το προϊόν.
