Mitsubishi HC-PQ43K-UE — Σειρά MELSERVO HC-PQ 400 W AC Σερβοκινητήρας, 3000 σ.α.λ., Άξονας με κλειδί, Έκδοση Βόρειας Αμερικής

Επισκόπηση

Ο HC-PQ43K-UE είναι το μέλος των 400 W της οικογένειας HC-PQ της Mitsubishi Electric — μια σειρά σχεδιασμένη από την αρχή ως άμεσος ανταγωνιστής της τεχνολογίας micro-stepper και 5-φασικών stepper στον τομέα της αυτοματοποίησης μηχανών μικρής χωρητικότητας και υψηλού ρυθμού κύκλου. Όπου ένας κινητήρας stepper ανταλλάσσει την ακρίβεια θέσης με τη μηχανική απλότητα, ο HC-PQ προσφέρει έλεγχο ταχύτητας και θέσης κλειστού βρόχου στην ίδια συμπαγή διάταξη, εξαλείφοντας τα χαμένα βήματα και μειώνοντας τον χρόνο ρύθμισης μέσω της πατενταρισμένης προσαρμοστικής ρύθμισης σε πραγματικό χρόνο της Mitsubishi που είναι ενσωματωμένη στην αντίστοιχη οικογένεια ενισχυτών MR-C.

Στα 400 W και 3.000 σ.α.λ., αυτός ο κινητήρας βρίσκεται στην κορυφή της σειράς HC-PQ, κατάλληλος για εργασίες όπου οι προηγούμενες εισαγωγές των 200 W ή κάτω των 200 W εξαντλούν το περιθώριο ροπής: οριζόντιοι μεταφορείς με μεταβλητά φορτία, τοποθέτηση γάντρυ πολλαπλών αξόνων, εφαρμοστές ετικετών, συστήματα διανομής και οποιοσδήποτε μηχανισμός όπου η σταθερή τοποθέτηση υπό αλλαγές αδράνειας είναι αδιαπραγμάτευτη. Η ονομασία "-UE" τον προσδιορίζει ως την παραλλαγή συμμόρφωσης για τη Βόρεια Αμερική, πληρώντας τις απαιτήσεις σήμανσης UL και CE και συσκευασμένος με τεκμηρίωση στην αγγλική γλώσσα.

Ηλεκτρικές και Μηχανικές Προδιαγραφές

Η Ιδέα Σχεδιασμού του HC-PQ: Γιατί Αντικατέστησε τους Steppers σε Εφαρμογές Υψηλού Κύκλου

Οι κινητήρες stepper ήταν η ραχοκοκαλιά της αυτοματοποίησης μικρών αξόνων για δεκαετίες, αλλά φέρουν έναν θεμελιώδη περιορισμό — λειτουργούν σε ανοιχτό βρόχο. Ο κινητήρας είτε κρατά τη θέση του είτε όχι, και όταν οι συνθήκες φορτίου αλλάζουν κατά τη διάρκεια ενός κύκλου, δεν υπάρχει μηχανισμός διόρθωσης. Σε εφαρμογές υψηλού κύκλου ή μεταβλητού φορτίου, αυτό οδηγεί σε απώλεια θέσης, διακοπές συστήματος και χρόνο διακοπής παραγωγής.

Η Mitsubishi ανέπτυξε τη σειρά HC-PQ για να καλύψει το κενό μεταξύ της τεχνολογίας stepper και των μεγαλύτερων, πιο σύνθετων συστημάτων servo. Τρεις συγκεκριμένες αποφάσεις σχεδιασμού ορίζουν το HC-PQ:

Αρχιτεκτονική με κωδικοποιητή πρώτα. Κάθε κινητήρας HC-PQ παραδίδεται με κωδικοποιητή 10.000 παλμών/περιστροφή ως στάνταρ εξοπλισμό, όχι ως προαιρετικό. Η θέση ανατροφοδοτείται συνεχώς στον ενισχυτή σε κάθε στιγμή λειτουργίας.

Χαμηλή αδράνεια ρότορα. Η αδράνεια ρότορα 0,793 oz·in² του μοντέλου 400 W διατηρεί την αναλογία φορτίου προς κινητήρα διαχειρίσιμη σε ένα ευρύ φάσμα ελαφρών έως μεσαίων μηχανημάτων. Στην πράξη, αυτό μεταφράζεται σε ταχύτερη επιτάχυνση, μικρότερους χρόνους σταθεροποίησης και λιγότερο επιθετικές απαιτήσεις κέρδους — όλα αυτά μειώνουν την πολυπλοκότητα της ρύθμισης από την πλευρά του κατασκευαστή του μηχανήματος.

Συμβατές διατάξεις τοποθέτησης. Οι παραλλαγές -NK της οικογένειας HC-PQ χρησιμοποιούν προσαρμογείς τοποθέτησης NEMA 34 (διαθέσιμοι για μοντέλα 200 W και 400 W), διευκολύνοντας τις αναβαθμίσεις σε μηχανήματα που αρχικά κατασκευάστηκαν γύρω από πλαίσια stepper. Το στάνταρ HC-PQ43K-UE χρησιμοποιεί τις εγγενείς διαστάσεις τοποθέτησης servo της Mitsubishi.

Χαρακτηριστικά Ροπής

Η καμπύλη ροπής του HC-PQ43 λέει την ιστορία που τα στοιχεία της πινακίδας δεν μπορούν να πουν από μόνα τους. Στην ονομαστική ταχύτητα (3.000 σ.α.λ.), ο κινητήρας παράγει τη συνεχή ονομαστική ροπή του 184 oz·in — σταθερή, βιώσιμη έξοδος για τον πλήρη θερμικό κύκλο λειτουργίας. Εισχωρώντας στη διακεκομμένη ζώνη λειτουργίας, η μέγιστη ροπή φτάνει περίπου τα 414 oz·in — περισσότερο από διπλάσια της συνεχούς ονομαστικής τιμής — για σύντομες εκρήξεις επιτάχυνσης. Αυτή η ικανότητα μέγιστης ροπής είναι αυτό που καθιστά τους κινητήρες servo αποτελεσματικούς σε κύκλους εκκίνησης-διακοπής υψηλής αδράνειας όπου οι steppers τείνουν να σταματούν.

Το συνεχές εύρος λειτουργίας εκτείνεται έως 4.500 σ.α.λ. με μειωμένη ροπή σε υψηλότερες ταχύτητες, δίνοντας στους σχεδιαστές μηχανών ευελιξία να λειτουργούν τον άξονα ταχύτερα από την ονομαστική ταχύτητα όταν τα γεγονότα μέγιστης ροπής είναι σπάνια και τα θερμικά όρια το επιτρέπουν.

Συμβατοί Ενισχυτές

Ο HC-PQ43K-UE εισήχθη παράλληλα με τους ενισχυτές της σειράς MR-C και παρέμεινε σε παραγωγή κατά τις εποχές MR-J2 και MR-J2-Super. Οι επαληθευμένοι συμβατοί ενισχυτές περιλαμβάνουν:

Σειρά MR-C (κύρια αντιστοίχιση):

• MR-C40A-UE — Μονοφασική είσοδος 230 V AC, παλμική τάση διεπαφής 24 VDC
• MR-C40A-L-UE — Μονοφασική είσοδος 230 V AC, παλμική τάση διεπαφής 5 VDC

Σειρά MR-J2 / MR-J2-Super:

• MR-J2-40A / MR-J2S-40A — Γενικής χρήσης διεπαφή παλμού/αναλογική, κλάση 400 W
• MR-J2S-40B — Έκδοση διαύλου οπτικής ίνας SSCNET για δίκτυα ελεγκτών κίνησης της Mitsubishi

Όλοι οι ενισχυτές MR-C είναι διαμορφωμένοι για έλεγχο θέσης με παλμική αλυσίδα με λειτουργία ηλεκτρονικού γραναζιού (αναλογία A/B από 1/50 έως 20), αποδεχόμενοι συχνότητες παλμών εντολής έως 200 kpps και υποστηρίζοντας μορφές εισόδου CW/CCW, σήμα+παλμός και τετραγωνική εισαγωγή A/B. Η μέγιστη τιμή παλμών ανατροφοδότησης θέσης στον ενισχυτή είναι 4.000 παλμοί/περιστροφή (εσωτερική ανάλυση του ενισχυτή), οδηγούμενη από τον φυσικό κωδικοποιητή 10.000 P/περιστροφή μέσω της αλυσίδας επεξεργασίας σήματος.

Η επικοινωνία RS-232C με τον ενισχυτή MR-C γίνεται μέσω ενός προαιρετικού προσαρμογέα MR-C-T01 και του λογισμικού MR-Configurator για Windows, επιτρέποντας την επεξεργασία παραμέτρων, την παρακολούθηση κυματομορφών, την ανασκόπηση ιστορικού συναγερμών και τις λειτουργίες αυτόματης ρύθμισης από έναν τυπικό υπολογιστή.

Αναφορά Καλωδίου Κωδικοποιητή και Αξεσουάρ

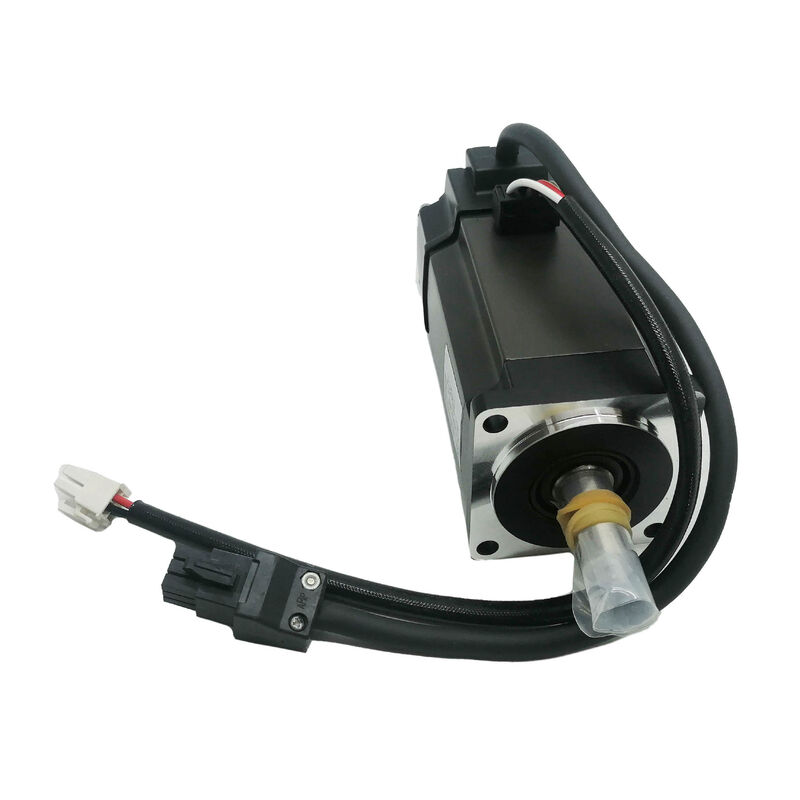

Σημείωση: Η ισχύς του κινητήρα συνδέεται μέσω ξεχωριστής καλωδίωσης στον ενισχυτή — ο HC-PQ43K-UE παραδίδεται με καλώδια 0,3 m με δακτυλιοειδείς ακροδέκτες για τις συνδέσεις ισχύος και γείωσης.

Κατάσταση και Διαθεσιμότητα Προϊόντος

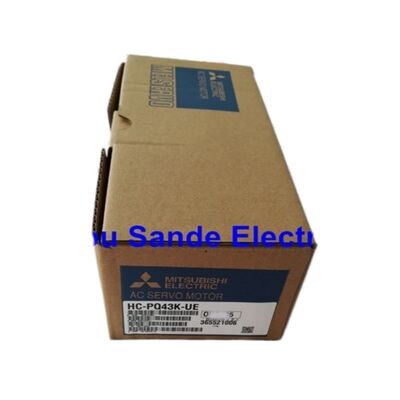

Αυτή η καταχώριση καλύπτει τον HC-PQ43K-UE που παραδίδεται ως Καινούργιος σε Κουτί, με εγγύηση ενός έτους. Η κατάσταση καινούργιου σε κουτί σημαίνει ότι ο κινητήρας δεν έχει ποτέ εγκατασταθεί, φέρει την αρχική εργοστασιακή του συσκευασία και διατηρεί την αρχική πινακίδα δεδομένων που είναι επαληθεύσιμη κατά την παραλαβή. Η εγγύηση ενός έτους καλύπτει κατασκευαστικά ελαττώματα και διασφαλίζει υποστήριξη αντικατάστασης ή επισκευής εντός της περιόδου εγγύησης.

Ο HC-PQ43K-UE διακόπηκε από τη Mitsubishi Electric ως μέρος της ευρύτερης μετάβασης τέλους κύκλου ζωής της σειράς MR-J2/HC. Νέο απόθεμα δεν παράγεται πλέον. Για υπάρχοντα μηχανήματα που έχουν κατασκευαστεί γύρω από ενισχυτές MR-C ή MR-J2 και κινητήρες HC-PQ, οι μονάδες καινούργιες σε κουτί που διατίθενται μέσω της αγοράς βιομηχανικού πλεονάσματος είναι η προτιμώμενη λύση για τη διατήρηση της αρχικής απόδοσης του μηχανήματος χωρίς το κόστος μηχανικής σχεδίασης μιας μετανάστευσης συστήματος κίνησης.

Για νέες σχεδιάσεις μηχανημάτων, το τρέχον ισοδύναμο της Mitsubishi στον τομέα 400 W / 3.000 σ.α.λ. είναι το HG-KR43 (πλατφόρμα MELSERVO-J4), το οποίο απαιτεί τον ενισχυτή MR-J4-40A ή MR-J4-40B. Ο HC-PQ43K-UE δεν είναι μηχανικά ή ηλεκτρικά εναλλάξιμος με κινητήρες εποχής J4 χωρίς πλήρη αναθεώρηση του συστήματος.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ HC-PQ43K-UE και HC-PQ43NK-UE;

Τα δύο μοντέλα είναι ηλεκτρικά πανομοιότυπα — ίδια ονομαστική ισχύς 400 W, ίδιες ηλεκτρικές προδιαγραφές 2,8 A / 122 V, ίδιος κωδικοποιητής 10.000 P/περιστροφή, ίδιες διαστάσεις άξονα και αυλακωτή. Η διάκριση έγκειται στη διεπαφή τοποθέτησης. Ο HC-PQ43K-UE χρησιμοποιεί τις εγγενείς διαστάσεις φλάντζας τοποθέτησης κινητήρα servo της Mitsubishi, σχεδιασμένος για άμεση εγκατάσταση σε πλάκες τοποθέτησης προδιαγραφών Mitsubishi ή σε προσαρμοσμένα πλαίσια μηχανημάτων κατασκευασμένα σύμφωνα με το σχέδιο φλάντζας του ίδιου του κινητήρα. Ο HC-PQ43NK-UE περιλαμβάνει έναν προσαρμογέα τοποθέτησης NEMA 34, διαστασιολογημένο για να ταιριάζει στο τυπικό μοτίβο βιδών NEMA 34 — χρήσιμο κατά την αναβάθμιση ενός μηχανήματος που αρχικά σχεδιάστηκε γύρω από έναν κινητήρα stepper NEMA 34. Εάν το πλαίσιο του μηχανήματος δεν κατασκευάστηκε αρχικά για διαστάσεις NEMA, ο HC-PQ43K-UE είναι η πιο καθαρή επιλογή.

Ε2: Ποιον ενισχυτή servo της Mitsubishi πρέπει να συνδυάσω με τον HC-PQ43K-UE;

Η προοριζόμενη αντιστοίχιση ενισχυτή είναι ο MR-C40A-UE (μονοφασικός 230 VAC, έκδοση Βόρειας Αμερικής). Ο MR-C40A-UE είναι το μέλος των 400 W της οικογένειας ενισχυτών MR-C, ο οποίος αναπτύχθηκε ειδικά για χρήση με τη σειρά κινητήρων HC-PQ. Για εγκαταστάσεις που χρησιμοποιούν ήδη ενισχυτές MR-J2-Super, ο MR-J2S-40A (διεπαφή παλμού/αναλογική γενικής χρήσης) είναι επίσης συμβατός και υποστηρίζει τον ίδιο κινητήρα HC-PQ43. Η ανάμειξη με ενισχυτές MR-J3 ή J4 δεν υποστηρίζεται — αυτές οι γενιές χρησιμοποιούν διαφορετικό πρωτόκολλο διεπαφής κωδικοποιητή και θα απαιτούσαν διαφορετική σειρά κινητήρων.

Ε3: Έχει ο HC-PQ43K-UE βαθμολογία IP65 και τι σημαίνει αυτό για τα περιβάλλοντα εγκατάστασης;

Ναι — ο HC-PQ43K-UE φέρει βαθμολογία IP65, που σημαίνει ότι το σώμα του κινητήρα προστατεύεται πλήρως από την εισχώρηση σκόνης και από άμεσες εκτοξεύσεις νερού από οποιαδήποτε κατεύθυνση. Αυτό τον καθιστά κατάλληλο για εγκατάσταση σε περιβάλλοντα με ψεκασμό καθαρισμού, ομίχλη ψυκτικού υγρού ή σημαντική ατμοσφαιρική μόλυνση. Οι δύο εξαιρέσεις είναι το άνοιγμα του άξονα (όπου ο άξονας εξέρχεται από την μπροστινή όψη) και το άκρο του συνδετήρα καλωδίου — αυτές οι περιοχές δεν έχουν βαθμολογία IP65. Για εφαρμογές που περιλαμβάνουν βύθιση ή συνεχή επαφή με νερό υψηλής πίεσης, θα απαιτούνταν επιπλέον στεγανοποίηση στο άνοιγμα του άξονα. Οι κινητήρες με επιλογή στεγανοποιητικού λαδιού στη γραμμή της Mitsubishi αντιμετωπίζουν αυτό για υψηλότερες απαιτήσεις προστασίας.

Ε4: Μπορεί ο HC-PQ43K-UE να χρησιμοποιηθεί για εφαρμογές κάθετου άξονα;

Ο HC-PQ43K-UE δεν διαθέτει ηλεκτρομαγνητικό φρένο — το υποκατάστατο K υποδηλώνει άξονα με κλειδί, όχι φρένο. Για κάθετους άξονες όπου το φορτίο μπορεί να πέσει λόγω βαρύτητας όταν το servo είναι απενεργοποιημένο ή όταν συμβαίνει συναγερμός, αυτός ο κινητήρας από μόνος του δεν επαρκεί. Μια εφαρμογή κάθετου άξονα με αυτόν τον κινητήρα απαιτεί είτε ένα εξωτερικό μηχανικό φρένο στον κινούμενο μηχανισμό είτε μια αντικατάσταση με τον HC-PQ43BK-UE (ίδιος κινητήρας με ενσωματωμένο ηλεκτρομαγνητικό φρένο που εφαρμόζεται με ελατήριο και απελευθερώνεται ηλεκτρικά). Η παραλλαγή με φρένο απαιτεί τροφοδοσία 24 VDC για την απελευθέρωση του φρένου και προσθέτει περίπου 0,247 oz·in² στη συνολική τιμή αδράνειας ρότορα. Εάν ο σχεδιασμός του μηχανήματος δεν μπορεί να φιλοξενήσει κινητήρα με φρένο, ένα αντίβαρο ή ένας κοχλίας με επαρκή αυτο-ασφαλιζόμενη ικανότητα μπορεί επίσης να είναι αποδεκτός — αλλά αυτή είναι μια απόφαση μηχανικού σχεδιασμού που πρέπει να αξιολογηθεί ανά εφαρμογή.

Ε5: Πώς συγκρίνεται ο HC-PQ43K-UE με τον τρέχοντα Mitsubishi HG-KR43 και είναι δυνατή μια άμεση αντικατάσταση;

Και οι δύο κινητήρες έχουν ονομαστική ισχύ 400 W και 3.000 σ.α.λ., αλλά δεν είναι άμεσες εναλλάξιμοι. Ο HC-PQ43K-UE σχεδιάστηκε για τις γενιές ενισχυτών MR-C και MR-J2 και χρησιμοποιεί παλαιότερη διεπαφή κωδικοποιητή. Ο HG-KR43 σχεδιάστηκε για ενισχυτές MR-J4 με σύγχρονο απόλυτο κωδικοποιητή 18-bit (262.144 μετρήσεις/περιστροφή). Οι φυσικές τους διαστάσεις τοποθέτησης επίσης διαφέρουν — το μέγεθος της φλάντζας και το μοτίβο των βιδών άλλαξαν μεταξύ των γενεών. Μια μετάβαση από HC-PQ43K-UE σε HG-KR43 απαιτεί νέο ενισχυτή (MR-J4-40A ή -40B), νέα καλώδια κωδικοποιητή και τροφοδοσίας, επαναχαρτογράφηση όλων των παραμέτρων και επαλήθευση της μηχανικής διεπαφής πριν από την τοποθέτηση του νέου κινητήρα. Για μηχανήματα όπου ο στόχος είναι μια επισκευή "ίδιο με ίδιο", η εύρεση ενός HC-PQ43K-UE καινούργιου σε κουτί είναι σημαντικά ταχύτερη και λιγότερο δαπανηρή από μια μετάβαση πλατφόρμας.
