FANUC A06B-0151-B576 — AC Σερβοκινητήρας α30/1200, Κωνικό Άξονας, αA64 Κωδικοποιητής με Υπερπυκνωτή

Τι Είναι Αυτός ο Κινητήρας

Ο FANUC A06B-0151-B576 είναι ένας AC σερβοκινητήρας που ανήκει στη σειρά Alpha (α) της FANUC — η γενιά των σερβοκινητήρων της FANUC που αποτελεί τη ραχοκοκαλιά της βιομηχανίας, σχεδιασμένη για μεγάλα CNC εργαλειομηχανές, οριζόντια κέντρα κατεργασιών, μηχανές διάτρησης και βαρέως τύπου περιστροφικούς άξονες. Η εσωτερική του ονομασία εντός της σειράς είναι α30/1200: ένας κινητήρας με ονομαστική ροπή ακινητοποίησης 30 N·m και μέγιστη ταχύτητα 1.200 σ.α.λ.

Ενώ οι περισσότεροι σερβοκινητήρες σε μικρότερες CNC μηχανές λειτουργούν σε ταχύτητες 3.000 σ.α.λ. ή και παραπάνω, ο α30/1200 σχεδιάστηκε για μια θεμελιωδώς διαφορετική αποστολή — συνεχή υψηλή ροπή σε μέτρια ταχύτητα, απευθείας συνδεδεμένος σε απαιτητικούς άξονες τροφοδοσίας χωρίς ενδιάμεση μετάδοση. Αυτός ο συνδυασμός ροπής ακινητοποίησης 30 N·m και η φυσική κλίμακα που απαιτεί η εργασία σημαίνει ότι πρόκειται για έναν ουσιαστικό κινητήρα, βάρους περίπου 41 κιλών, και απαιτεί γερανό ή εξοπλισμό ανύψωσης για ασφαλή χειρισμό.

Τρία καθοριστικά χαρακτηριστικά διαχωρίζουν τον B576 από άλλες παραλλαγές της οικογένειας A06B-0151: ο κωνικός άξονας, ο αA64 απόλυτος κωδικοποιητής παλμών και το S.C. (υπερπυκνωτής) σύστημα εφεδρείας. Καθένα από αυτά καλύπτεται παρακάτω.

Επαληθευμένες Προδιαγραφές

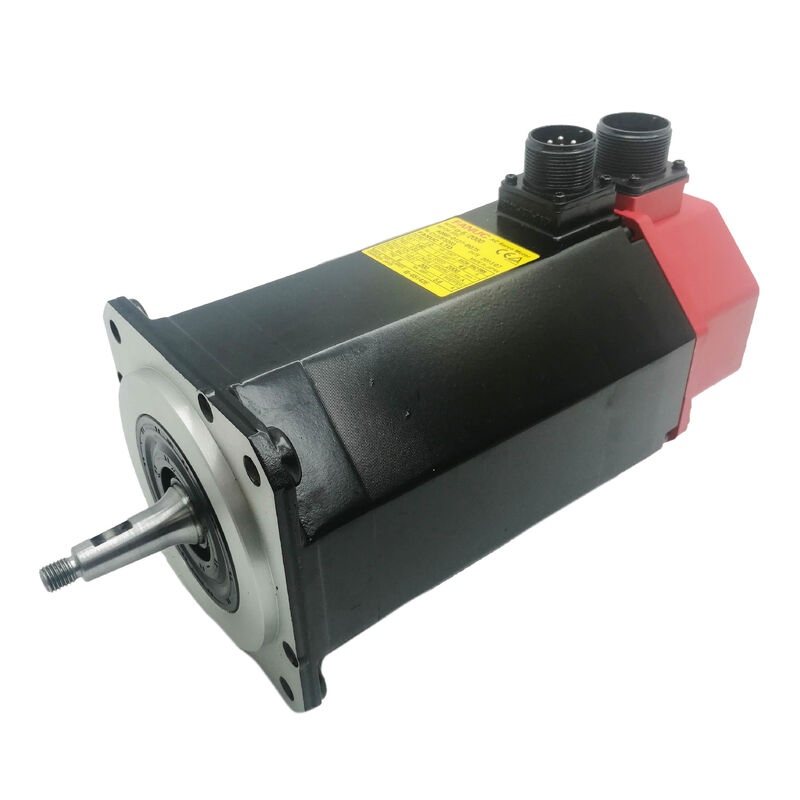

Ο Κωνικός Άξονας: Γιατί Είναι Σημαντικός σε Βαρέως Τύπου Άξονες

Η διαμόρφωση του άξονα είναι ένα από τα πιο πρακτικά σημαντικά χαρακτηριστικά αυτού του αριθμού εξαρτήματος. Ένας κωνικός άξονας — αντί για έναν ευθύ άξονα με κλειδί — παρέχει μια μηχανικά ανώτερη μέθοδο σύζευξης κατά τη μετάδοση υψηλών επιπέδων ροπής. Η κωνική διεπαφή σφίγγεται με ένα κοχλία έλξης, δημιουργώντας επαφή μετάλλου προς μέταλλο σε όλο το μήκος της κωνικότητας. Αυτό κατανέμει τη δύναμη σύσφιξης σε μια ευρεία περιοχή, εξαλείφει την μικρο-κίνηση και την τριβή που μπορεί να συμβεί σε συνδέσεις με κλειδί άξονα υπό βαριά κυκλική φόρτιση, και ουσιαστικά δημιουργεί μια σύζευξη μηδενικού τζόγου, μηδενικής ολίσθησης.

Στο πλαίσιο του α30/1200, όπου τα 30 N·m πρέπει να παραδοθούν με ακρίβεια σε χιλιάδες κύκλους τοποθέτησης CNC, αυτή δεν είναι μια ασήμαντη λεπτομέρεια μηχανικής. Οι κατασκευαστές μηχανών που επέλεξαν κινητήρες με κωνικό άξονα για οριζόντια κέντρα κατεργασιών μεγάλης μορφής και περιστροφικούς πίνακες επέλεξαν αυτή τη διαμόρφωση επειδή διατηρεί την ευθυγράμμιση πολύ πιο αξιόπιστα καθ' όλη τη μακρά διάρκεια ζωής της μηχανής.

Κατά την αφαίρεση ή την αντικατάσταση αυτού του κινητήρα, η κωνική εφαρμογή πρέπει να απελευθερωθεί με έναν εξολκέα κοχλία έλξης — ποτέ να μην χτυπηθεί, σφυροκοπηθεί ή ανασηκωθεί. Η εξαναγκασμένη αφαίρεση του άξονα μέσω μηχανικού σοκ κινδυνεύει με μόνιμη ζημιά τόσο στον άξονα του κινητήρα όσο και στη διεπαφή της μηχανής.

Κωδικοποιητής αA64 και Εφεδρεία Υπερπυκνωτή

Ο κωδικοποιητής στον A06B-0151-B576 είναι ο αA64 απόλυτος κωδικοποιητής παλμών, παρέχοντας 64.000 παλμούς ανά περιστροφή άξονα. Είναι μια απόλυτη συσκευή: ανά πάσα στιγμή, γνωρίζει την ακριβή γωνιακή θέση του άξονα του κινητήρα χωρίς να χρειάζεται ακολουθία επιστροφής αναφοράς.

Η ονομασία "+S.C." είναι το διακριτικό χαρακτηριστικό του κωδικοποιητή. S.C. σημαίνει υπερπυκνωτής — ένα ενσωματωμένο εξάρτημα αποθήκευσης ενέργειας ενσωματωμένο στη μονάδα κωδικοποιητή παλμών που διατηρεί τα δεδομένα απόλυτης θέσης κατά τη διάρκεια διακοπών ρεύματος, αντί να βασίζεται αποκλειστικά σε ξεχωριστή μπαταρία. Ο υπερπυκνωτής φορτίζει κατά την κανονική λειτουργία και παρέχει επαρκή αποθηκευμένη ενέργεια για τη διατήρηση των δεδομένων θέσης μέσω προγραμματισμένων διακοπών και σύντομων απωλειών ρεύματος.

Αυτό είναι άμεσα σχετικό με την πρακτική συντήρησης. Όταν ο κωδικοποιητής αποσυνδεθεί από την τροφοδοσία για παρατεταμένο χρονικό διάστημα — για παράδειγμα, κατά τη διάρκεια ενός μεγάλου διαστήματος αποθήκευσης ή μιας αντικατάστασης κινητήρα — ο υπερπυκνωτής θα αποφορτιστεί τελικά. Εάν αποφορτιστεί πλήρως πριν επανατεθεί σε λειτουργία ο κινητήρας, η απόλυτη αναφορά θέσης χάνεται και θα απαιτηθεί μία επιστροφή αναφοράς (επαναδημιουργία σημείου μηδέν) στο CNC πριν από την επανέναρξη της κανονικής λειτουργίας. Πρακτικά, ένας φρεσκοσυνδεδεμένος A06B-0151-B576 που βρισκόταν σε αποθήκευση θα πρέπει να τροφοδοτηθεί μέσω του ενισχυτή του και να παραμείνει σε κατάσταση αδράνειας, ενεργοποιημένος για κάποιο διάστημα, ώστε να επιτραπεί στον υπερπυκνωτή να επαναφορτιστεί πριν θεωρηθούν έγκυρα τα δεδομένα απόλυτης θέσης.

Η εφεδρεία μπαταρίας για τα δεδομένα απόλυτης θέσης στο ευρύτερο σύστημα FANUC Alpha διαχειρίζεται στο επίπεδο του ενισχυτή σερβο, όχι μέσα στον ίδιο τον κινητήρα. Αυτό σημαίνει ότι η αφαίρεση του κινητήρα για συντήρηση — χωρίς να διαταραχθεί ο ενισχυτής ή η μπαταρία του — δεν καταστρέφει τα αποθηκευμένα δεδομένα συντεταγμένων μηχανής στο CNC.

Συμβατοί Ενισχυτές και Συστήματα CNC

Η σειρά κινητήρων α30/1200 (A06B-0151-B***) έχει προδιαγραφεί για να συνδυάζεται με την ενότητα ενισχυτή σερβο διπλού άξονα SVM2-40/80. Δύο γενιές ενισχυτών κάλυπταν αυτόν τον κινητήρα:

Ο A06B-6096-H207 (αi Series SVM) χρησιμοποιεί τη διεπαφή οπτικής ίνας FSSB της FANUC για επικοινωνία με το CNC. Αυτή η διεπαφή — τυπική στις πλατφόρμες ελέγχου FANUC Series 16i, 18i, 21i και 0i — αντικαθιστά την παλαιότερη αρχιτεκτονική παράλληλης καλωδίωσης με ένα μόνο καλώδιο οπτικής ίνας υψηλής ταχύτητας που εκτείνεται από το CNC σε μια αλυσίδα ενοτήτων ενισχυτών σερβο.

Τα συστήματα ελέγχου CNC που είναι συμβατά με το σύστημα κινητήρων α30/1200 περιλαμβάνουν τις σειρές FANUC Series 0, 0C, 15A, 15B, 16A, 16B, 18A, 16i, 18i, 21i και 0i — καλύπτοντας ένα ευρύ φάσμα κέντρων κατεργασιών και τόρνων παραγωγικής περιόδου που χρησιμοποιούσαν συνήθως αυτόν τον κινητήρα.

Πού Βρίσκεται Αυτός ο Κινητήρας

Ο α30/1200 προδιαγράφηκε από τους κατασκευαστές μηχανών για τους βαρύτερους άξονες τροφοδοσίας στις σειρές CNC μηχανών τους. Τυπικές εφαρμογές περιλαμβάνουν:

Μεγάλα οριζόντια κέντρα κατεργασιών — Άξονας Β (περιστροφικός παλέτας), Άξονας W (άξονας ατράκτου) ή Άξονας Ζ (διαδρομή στήλης) σε μηχανές με τραπέζια στην περιοχή 500 mm × 500 mm και άνω, όπου το βάρος της κινούμενης στήλης ή της κεφαλής απαιτεί συνεχή ικανότητα ροπής αντί για υψηλή ταχύτητα.

Οριζόντια φρεζομηχανήματα — ακτινικοί άξονες τροφοδοσίας σε τραπέζια διάτρησης, όπου η ακριβής τοποθέτηση υπό φορτίο σε χαμηλή ταχύτητα είναι η κύρια απαίτηση.

Μηχανές κοπής και λείανσης γραναζιών — περιστροφικοί άξονες που απαιτούν ομαλό έλεγχο σερβο υψηλής ροπής σε περιορισμένη γωνιακή εμβέλεια.

Βαρέως τύπου CNC τόρνοι — άξονες πείρου ουράς ή άξονες ζωντανής εργαλειοθήκης σε κέντρα περιστροφής μεγάλης χωρητικότητας.

Το όριο των 1.200 σ.α.λ. δεν είναι περιορισμός σε αυτές τις εφαρμογές· είναι χαρακτηριστικό σχεδιασμού. Η πυκνότητα ροπής του κινητήρα — 30 N·m από μια μονάδα βάρους 41 kg — αντικατοπτρίζει τον σχεδιασμό περιέλιξης και μαγνητικό σχεδιασμό της FANUC, βελτιστοποιημένο για συνεχή χαμηλή ταχύτητα εξόδου αντί για την απόδοση μέγιστης ταχύτητας που απαιτείται από τους άξονες κατεργασίας υψηλής ταχύτητας.

Επισκόπηση Παραλλαγών A06B-0151

Υπάρχουν διάφορες διαμορφώσεις άξονα και κωδικοποιητή στη σειρά A06B-0151. Ο B576 καταλαμβάνει τη θέση κωνικού άξονα, απόλυτου κωδικοποιητή, χωρίς φρένο:

Ο B576 είναι ο συνδυασμός επιλογής όταν η μηχανή απαιτεί: σύζευξη κωνικού άξονα για μέγιστη ακεραιότητα μετάδοσης ροπής, απόλυτο κωδικοποιητή για αποφυγή κύκλων επιστροφής αναφοράς κατά την εκκίνηση και χωρίς ηλεκτρομαγνητικό φρένο (οι κάθετοι άξονες που απαιτούν φρένο συγκράτησης θα επέλεγαν συνήθως τον B177 ή μια ισοδύναμη παραλλαγή φρένου).

Σημειώσεις Χειρισμού και Εγκατάστασης

Με περίπου 41 kg, αυτός ο κινητήρας δεν πρέπει ποτέ να ανυψώνεται ή να μετακινείται μόνο με το χέρι. Η τεκμηρίωση της FANUC είναι σαφής σε αυτό το σημείο: χρησιμοποιήστε γερανό, ανυψωτικό ή κατάλληλο εξοπλισμό ανύψωσης. Η βιδότρυπα στο σώμα του κινητήρα είναι μόνο για ανύψωση ενός κινητήρα — δεν πρέπει να χρησιμοποιείται για τη μετακίνηση της μηχανής ή οποιασδήποτε διάταξης πέραν του ίδιου του κινητήρα.

Πριν από οποιαδήποτε ηλεκτρολογική εργασία, βεβαιωθείτε ότι ο ενισχυτής σερβο και το σχετικό τροφοδοτικό του έχουν αποφορτιστεί πλήρως. Οι πυκνωτές του DC bus στις ενότητες ενισχυτών FANUC Alpha μπορούν να διατηρήσουν επικίνδυνες τάσεις για αρκετά λεπτά μετά την αφαίρεση της τροφοδοσίας δικτύου· η λυχνία φόρτισης στην ενότητα ενισχυτή πρέπει να σβήσει πλήρως πριν από οποιαδήποτε εργασία στις συνδέσεις του κινητήρα.

Μην εκτελείτε δοκιμή με megger (αντίσταση μόνωσης) σε αυτόν τον κινητήρα με το καλώδιο του κωδικοποιητή συνδεδεμένο. Τα ηλεκτρονικά του κωδικοποιητή παλμών δεν είναι κατάλληλα για την τάση δοκιμής 500 VDC που χρησιμοποιείται στις τυπικές δοκιμές αντίστασης μόνωσης. Αποσυνδέστε τον κωδικοποιητή πριν εκτελέσετε οποιαδήποτε τέτοια δοκιμή στα τυλίγματα του κινητήρα.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της παραλλαγής A06B-0151-B576 (αA64+S.C.) και της B577 (αI64) — και μπορούν να ανταλλαχθούν;

Ο B576 διαθέτει έναν απόλυτο κωδικοποιητή παλμών (αA64) με εφεδρεία υπερπυκνωτή. Ο B577 χρησιμοποιεί έναν ενδογενή κωδικοποιητή παλμών (αI64). Αυτοί δεν είναι εναλλάξιμοι χωρίς αλλαγές στο επίπεδο του CNC και του ενισχυτή. Ένας κινητήρας με απόλυτο κωδικοποιητή επιτρέπει στη μηχανή να συνεχίσει την κανονική λειτουργία μετά από έναν κύκλο τροφοδοσίας χωρίς να εκτελέσει επιστροφή αναφοράς για να επαναπροσδιορίσει τη θέση του άξονα. Ένας κινητήρας με ενδογενή κωδικοποιητή απαιτεί επιστροφή αναφοράς κάθε φορά που η μηχανή τροφοδοτείται, επειδή ο κωδικοποιητής παρακολουθεί μόνο τις αλλαγές θέσης από το τελευταίο γνωστό σημείο αναφοράς — όχι την απόλυτη θέση του άξονα. Εάν μια μηχανή τέθηκε σε λειτουργία με B576, η αντικατάσταση με B577 θα απενεργοποιήσει τη λειτουργία απόλυτης ανάδρασης και θα επιβάλει την ανάγκη επιστροφής αναφοράς σε κάθε εκκίνηση. Η αντικατάσταση πρέπει να ταιριάζει όχι μόνο με τη μηχανική διαμόρφωση αλλά και με τον τύπο του κωδικοποιητή.

Ε2: Ο κινητήρας βρισκόταν σε αποθήκευση για αρκετούς μήνες. Θα είναι τα δεδομένα απόλυτης θέσης ακόμα έγκυρα όταν εγκατασταθεί;

Όχι απαραίτητα. Ο υπερπυκνωτής εντός του κωδικοποιητή αA64 διατηρεί τα δεδομένα απόλυτης θέσης κατά τη διάρκεια της λειτουργικής ζωής του κινητήρα, αλλά μετά από παρατεταμένη αποθήκευση χωρίς σύνδεση στην τροφοδοσία, η φόρτιση του υπερπυκνωτή θα εξαντληθεί σταδιακά. Εάν ο κινητήρας έχει αποθηκευτεί για περισσότερο από μερικές εβδομάδες χωρίς σύνδεση στον ενισχυτή του, αντιμετωπίστε τα δεδομένα απόλυτης θέσης ως δυνητικά άκυρα. Μετά την εγκατάσταση και τη σύνδεση στον ενισχυτή σερβο, αφήστε τον κινητήρα να παραμείνει τροφοδοτημένος σε κατάσταση αδράνειας για κάποιο διάστημα, ώστε να επιτραπεί στον υπερπυκνωτή να επαναφορτιστεί μέσω της τροφοδοσίας κωδικοποιητή του ενισχυτή. Στη συνέχεια, το CNC θα πρέπει να περάσει από μια επιστροφή αναφοράς για να επαναπροσδιορίσει το σύστημα συντεταγμένων της μηχανής πριν από την επαναφορά του άξονα σε χρήση παραγωγής. Η προσπάθεια άμεσης συνέχισης της λειτουργίας με παλιά δεδομένα θέσης ενέχει κίνδυνο σφάλματος τοποθέτησης άξονα.

Ε3: Ο κωνικός άξονας είναι δύσκολο να απελευθερωθεί — μπορεί να χτυπηθεί ή να σφηνωθεί;

Όχι. Η τεκμηρίωση της FANUC προειδοποιεί ρητά κατά της χρήσης σφυριών ή σφηνοειδών εργαλείων στον κωνικό άξονα. Η σωστή μέθοδος αφαίρεσης είναι ένας εξολκέας κοχλία έλξης — ένα σπειρωτό εργαλείο έλξης που εμπλέκεται στην οπή με σπείρωμα στο άκρο του άξονα και εφαρμόζει ελεγχόμενη αξονική δύναμη για να σπάσει την κωνική εμπλοκή. Το χτύπημα του άξονα μεταδίδει φορτία σοκ απευθείας στη διάταξη του κωδικοποιητή και στα ρουλεμάν του κινητήρα, τα οποία μπορούν να υποστούν ζημιά από κρούση που θα φαινόταν ήπια σύμφωνα με γενικά μηχανικά πρότυπα. Εάν η κωνικότητα είναι πολύ σφιχτή, εφαρμόστε διεισδυτικό υγρό στην επιφάνεια της κωνικής σύνδεσης, αφήστε το να εισχωρήσει και, στη συνέχεια, χρησιμοποιήστε τον εξολκέα κοχλία έλξης με σταθερή, αυξανόμενη δύναμη. Μην χρησιμοποιείτε θερμότητα· ο κωδικοποιητής είναι ευαίσθητος στη θερμότητα.

Ε4: Τι σερβο ενισχυτής απαιτείται, και μπορεί ο κινητήρας να λειτουργήσει με έναν νεότερο ενισχυτή αi Series SVM εάν ο αρχικός ενισχυτής α Series αντικαθίσταται;

Ο α30/1200 έχει ονομαστική ισχύ για την ενότητα διπλού άξονα SVM2-40/80. Η αρχική έκδοση α Series (A06B-6079-H207) χρησιμοποιεί μια τυπική διεπαφή διαύλου, ενώ η ισοδύναμη έκδοση αi Series (A06B-6096-H207) χρησιμοποιεί τη διεπαφή οπτικής ίνας FSSB της FANUC. Ο κινητήρας A06B-0151-B576 είναι φυσικά και ηλεκτρικά συμβατός και με τις δύο γενιές ενισχυτών — τα τυλίγματα του κινητήρα, ο τύπος του κωδικοποιητή και οι ακροδέκτες σύνδεσης δεν έχουν αλλάξει. Ο κρίσιμος παράγοντας είναι ο έλεγχος CNC: ο αi Series SVM απαιτεί ένα CNC με δυνατότητα FSSB (Series 16i, 18i, 0i, κ.λπ.), ενώ ο αρχικός α Series SVM χρησιμοποιείται με παλαιότερα CNC με διεπαφή Type-A ή Type-B. Επιβεβαιώστε τη γενιά του CNC πριν επιλέξετε την ενότητα ενισχυτή αντικατάστασης. Οι ρυθμίσεις παραμέτρων κινητήρα προς ενισχυτή (αριθμός τύπου κινητήρα, όρια ρεύματος) πρέπει επίσης να επαληθευτούν στον πίνακα παραμέτρων σερβο του CNC κατά την έναρξη λειτουργίας.

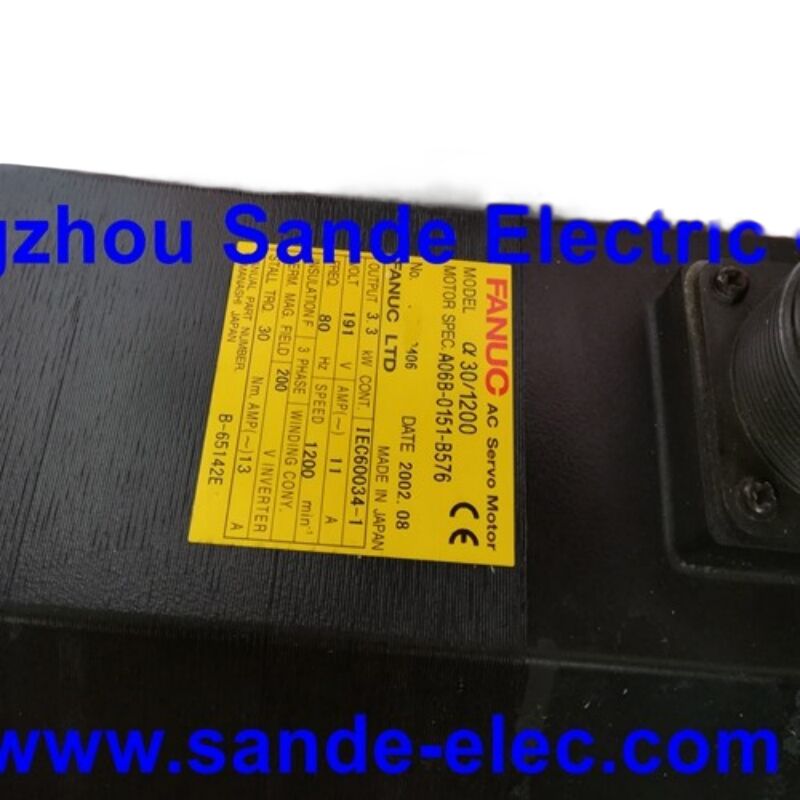

Ε5: Αυτός είναι ένας κινητήρας 3,3 kW — γιατί η ονομαστική τάση δείχνει 191 V αντί για την τάση τροφοδοσίας 200–240 V της μηχανής;

Τα 191 V είναι η τάση εξόδου από τον ενισχυτή σερβο προς τον κινητήρα, όχι η τάση τροφοδοσίας δικτύου που εισέρχεται στον ενισχυτή. Οι ενισχυτές σερβο FANUC Alpha Series δέχονται τυπική τριφασική τροφοδοσία δικτύου 200–230 V AC και τη μετατρέπουν μέσω του DC bus και του σταδίου αναστροφέα PWM σε έξοδο τριών φάσεων μεταβλητής συχνότητας και μεταβλητής τάσης προς τον κινητήρα. Η ονομαστική τιμή 191 V / 80 Hz στην πινακίδα του κινητήρα αντιπροσωπεύει την έξοδο του ενισχυτή υπό ονομαστικές συνθήκες λειτουργίας για τον α30/1200, όχι την τάση τροφοδοσίας της εγκατάστασης. Η εφαρμογή 200 V AC δικτύου απευθείας στους ακροδέκτες του κινητήρα θα κατέστρεφε τα τυλίγματα — ο κινητήρας πρέπει πάντα να οδηγείται μέσω ενός συμβατού ενισχυτή σερβο FANUC. Αυτή είναι η τυπική πρακτική για όλους τους σερβοκινητήρες FANUC Alpha Series χωρίς εξαίρεση.
