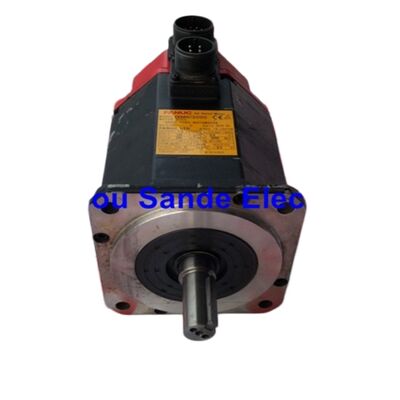

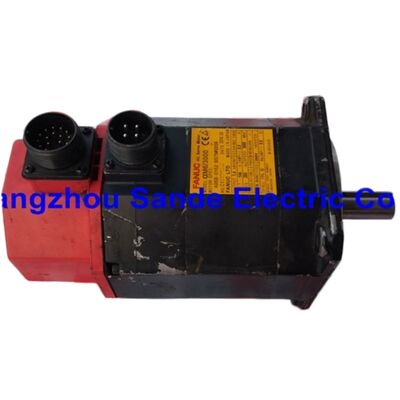

FANUC A06B-0162-B575#0008 — Σειρά Alpha αM6/3000 AC Σερβοκινητήρας, Ευθύς Άξονας με Κλειδοθήκη, αA64 Απόλυτος Pulsecoder

Επισκόπηση Προϊόντος

Ο FANUC A06B-0162-B575#0008 είναι ένας τριφασικός AC σερβοκινητήρας από τη σειρά Alpha (α) της FANUC, μοντέλο αM6/3000 — ονομαστική ροπή 6 Nm σε μέγιστη ταχύτητα 3.000 σ.α.λ., παρέχοντας συνεχή ονομαστική ισχύ 1,4 kW. Αυτή η συγκεκριμένη διαμόρφωση συνδυάζει έναν ευθύ άξονα με κλειδοθήκη (#0008), χωρίς φρένο, και έναν αA64 απόλυτο pulsecoder — καθιστώντας τον την προτιμώμενη επιλογή για εφαρμογές άξονα τροφοδοσίας όπου απαιτείται αξιόπιστη διατήρηση της απόλυτης θέσης και δεν έχει καθοριστεί φρένο συγκράτησης από τον κατασκευαστή του μηχανήματος.

Ο A06B-0162-B575#0008 ανήκει στην υποσειρά αM της οικογένειας κινητήρων Alpha της FANUC, μια ομάδα συμπαγών, σφραγισμένων σερβοκινητήρων σχεδιασμένων ειδικά για μικρούς έως μεσαίους οδηγούς τροφοδοσίας εργαλειομηχανών CNC, συμπεριλαμβανομένων των κάθετων κέντρων κατεργασίας, των τόρνων CNC και των μηχανών λείανσης πολλαπλών αξόνων.

Επαληθευμένες Προδιαγραφές

Η Σειρά αM στο Πλαίσιο

Η οικογένεια σερβοκινητήρων Alpha της FANUC καλύπτει ένα εκτεταμένο εύρος ονομαστικών ροπών και ταχυτήτων, αλλά εντός αυτής, η υποσειρά αM καταλαμβάνει μια ιδιαίτερη θέση: κινητήρες σχεδιασμένοι για συμπαγή εγκατάσταση σε άξονες εργαλειομηχανών μεσαίας χρήσης, όπου η χαμηλότερη αδράνεια και η γρήγορη δυναμική απόκριση έχουν μεγαλύτερη σημασία από την μέγιστη ισχύ. Ο αM6/3000 βρίσκεται στο χαμηλότερο άκρο της κλίμακας ροπής αM — πάνω από τους αM2/3000 και αM2.5/3000 — και συναντάται ευρέως στους άξονες X, Y και Z μικρότερων κάθετων κέντρων κατεργασίας, τόρνων CNC με περιστρεφόμενο εργαλείο και μηχανών ακριβείας λείανσης που κατασκευάστηκαν κατά την περίοδο παραγωγής της γενιάς Alpha της FANUC.

Αυτό που μεταφέρει η ονομασία "M" είναι απλό: πρόκειται για κινητήρες μεσαίας αδράνειας με σχεδιασμό πλαισίου βελτιστοποιημένο για το διαστατικό περίβλημα των εδράνων σέλας και των κεφαλών των αξόνων εργαλειομηχανών. Μοιράζονται την ίδια σφραγισμένη κατασκευή και τον pulsecoder αA64 με τους μεγαλύτερους κινητήρες της οικογένειας Alpha, αλλά η μικρότερη διάμετρος φλάντζας και η χαμηλότερη μάζα τους καθιστούν ευκολότερη την ενσωμάτωσή τους σε συμπαγείς σχεδιασμούς μηχανών όπου ο κινητήρας πρέπει να τοποθετηθεί απευθείας πίσω από ένα ρουλεμάν στήριξης σφαιρικής βίδας.

Διαμόρφωση Άξονα: Ευθύς με Κλειδοθήκη

Ο B575 βασικός αριθμός εξαρτήματος καθορίζει έναν ευθύ άξονα χωρίς φρένο. Ο κωδικός τροποποίησης #0008 προσθέτει μια κλειδοθήκη στον άξονα — μια εφαπτομενική σχισμή κλειδιού μηχανουργημένη στον άξονα εξόδου του κινητήρα που δέχεται ένα τυπικό παράλληλο κλειδί.

Η πρακτική διαφορά μεταξύ ενός απλού ευθύ άξονα και ενός άξονα με κλειδοθήκη εξαρτάται από τον τρόπο σύνδεσης του κινητήρα με το σύστημα μετάδοσης κίνησης του μηχανήματος. Ένας λείος άξονας βασίζεται μόνο σε σφήνα ή σύσφιξη. Η κλειδοθήκη προσθέτει ένα θετικό μηχανικό χαρακτηριστικό ασφάλισης που αποτρέπει την περιστροφή του άξονα υπό υψηλά ακτινικά ή στρεπτικά φορτία. Σε εργαλειομηχανές όπου ο κινητήρας κινεί μια σφαιρική βίδα μέσω ενός συνδέσμου με οπές κλειδοθήκης, ή όπου ο σχεδιασμός απαιτεί ένα κινούμενο τροχαλία που συγκρατείται από ένα κλειδί, ο άξονας #0008 είναι η σωστή προδιαγραφή. Η αντικατάσταση ενός απλού άξονα σε αυτές τις εφαρμογές κινδυνεύει με ολίσθηση του συνδέσμου υπό μέγιστα φορτία ροπής — ένα πρόβλημα σέρβις που συνήθως παρουσιάζεται ως σφάλμα θέσης άξονα υπό συνθήκες βαριάς κοπής.

Απόλυτος Pulsecoder αA64: 64.000 Παλμοί ανά Περιστροφή

Ο pulsecoder αA64 είναι ένας οπτικός απόλυτος κωδικοποιητής με ανάλυση 64.000 παλμών ανά περιστροφή. Σε αντίθεση με τους κωδικοποιητές ενσωμάτωσης, οι οποίοι χάνουν πληροφορίες θέσης όταν αφαιρείται η τροφοδοσία, ο αA64 διατηρεί την απόλυτη θέση του άξονα σε κύκλους τροφοδοσίας χρησιμοποιώντας μια μπαταρία λιθίου που βρίσκεται μέσα στον ενισχυτή σερβοκινητήρα — όχι μέσα στον ίδιο τον κινητήρα. Ο κωδικοποιητής επικοινωνεί δεδομένα θέσης στον ενισχυτή μέσω μιας σειριακής διεπαφής. Κατά την εκκίνηση, το CNC διαβάζει την αποθηκευμένη απόλυτη θέση και είναι έτοιμο για κατεργασία χωρίς επαναφορά αναφοράς.

Αυτή η αρχιτεκτονική έχει μια πρακτική συνέπεια για τη συντήρηση: η μπαταρία του κωδικοποιητή βρίσκεται στον ενισχυτή, όχι στον κινητήρα. Κατά την αντικατάσταση του κινητήρα ή του κωδικοποιητή, το κύκλωμα εφεδρικής μπαταρίας στον ενισχυτή διαχειρίζεται τη διατήρηση της θέσης ανεξάρτητα. Εάν η μπαταρία είναι αποφορτισμένη κατά τη στιγμή της αντικατάστασης του κινητήρα, μπορεί να απαιτηθεί επαναφορά αναφοράς στον επηρεαζόμενο άξονα πριν το μηχάνημα μπορέσει να συνεχίσει την πλήρως αυτόματη λειτουργία.

Ο pulsecoder αA64 είναι σφραγισμένος στο πίσω περίβλημα του κινητήρα και δεν είναι εξάρτημα που μπορεί να επισκευαστεί από τον χρήστη. Η βλάβη του κωδικοποιητή — που συνήθως χαρακτηρίζεται από συναγερμούς SV0447 ή SV0448 στα CNC της FANUC — απαιτεί αντικατάσταση της μονάδας κωδικοποιητή ή πλήρη επισκευή/αντικατάσταση του κινητήρα.

Συμβατοί Σερβοενισχυτές

Ο A06B-0162-B575#0008 απαιτεί έναν σερβοενισχυτή FANUC με ονομαστική τιμή 80 A αιχμής για το κανάλι άξονα M. Οι συμβατές μονάδες ενισχυτή που επιβεβαιώθηκαν για αυτόν τον κινητήρα περιλαμβάνουν:

Ενισχυτές Σειράς α (A06B-6079-xxxx):

• SVM1-80: A06B-6079-H105 — μονού άξονα
• SVM2-40/80: A06B-6079-H207 — διπλού άξονα (κανάλι άξονα M)
• SVM2-80/80: A06B-6079-H208 — διπλού άξονα (κανάλια L και M)

Ενισχυτές Σειράς αi (A06B-6096-xxxx):

• SVM1-80i: A06B-6096-H105 — μονού άξονα
• SVM2-40/80i: A06B-6096-H207 — διπλού άξονα (κανάλι άξονα M)
• SVM2-80/80i: A06B-6096-H208 — διπλού άξονα (κανάλια L και M)

Ενισχυτές Σειράς SVU (A06B-6089-xxxx):

• SVU1-80: A06B-6089-H105
• SVU2-40/80: A06B-6089-H207 — άξονας M
• SVU2-80/80: A06B-6089-H208 — άξονες L και M
• SVU2-12/80: A06B-6089-H209 — άξονας M
• SVU2-20/80: A06B-6089-H210 — άξονας M

Η επιλογή του ενισχυτή πρέπει να ταιριάζει με τον αρχικό ηλεκτρικό σχεδιασμό του μηχανήματος. Κατά την προμήθεια ενός κινητήρα αντικατάστασης για ένα υπάρχον μηχάνημα, ο ενισχυτής που είναι εγκατεστημένος αυτήν τη στιγμή καθορίζει ποιο μοντέλο κινητήρα είναι αποδεκτό — μην αλλάζετε την ονομαστική τιμή ρεύματος ή την κατηγορία ροπής του κινητήρα χωρίς να επαληθεύσετε τη συμβατότητα του ενισχυτή.

Χαρακτηριστικά Σχεδιασμού της Σειράς FANUC Alpha αM

Ελαχιστοποιημένη Κυμάτωση Ροπής Η FANUC σχεδίασε τη γεωμετρία των μαγνητικών πόλων του κινητήρα Alpha ειδικά για την καταστολή της κυμάτωσης ροπής. Η ομαλή ροπή χωρίς κυματώσεις είναι άμεσα ορατή στην ποιότητα της επιφανειακής επεξεργασίας κατά τις τελικές κοπές, ιδιαίτερα σε διαδρομές περιγράμματος όπου η ταχύτητα του άξονα είναι σταθερή αλλά η κατεύθυνση κοπής αλλάζει συνεχώς. Ο συνδυασμός του βελτιστοποιημένου σχήματος πόλου, της υψηλής ανάλυσης του pulsecoder αA64 και του ελέγχου ρεύματος HRV (High Response Vector) της FANUC παράγει έναν κινητήρα που περιστρέφεται ομαλά ακόμη και σε πολύ χαμηλές ταχύτητες — ένα σημαντικό χαρακτηριστικό για άξονες που χρησιμοποιούνται σε εργασίες κοπής σπειρωμάτων και χάραξης καλουπιών.

Σφραγισμένη Κατασκευή κατά IP67 Οι κινητήρες της σειράς αM φέρουν βαθμολογία IP67 — πλήρως στεγανοί στη σκόνη και ικανοί να αντέχουν σε προσωρινή βύθιση σε νερό. Στο περιβάλλον μιας εργαλειομηχανής CNC, όπου ψυκτικό υγρό, ομίχλη λαδιού και γρέζια είναι συνεχώς παρόντα, η στεγανότητα IP67 παρέχει ουσιαστική προστασία κατά τις μακρές περιόδους λειτουργίας που αναμένεται να διαρκέσουν αυτά τα μηχανήματα. Οι σφραγισμένοι κινητήρες Alpha της FANUC χρησιμοποιούν στεγανότητα στάτορα και αδιάβροχες συνδέσεις για την αποφυγή εισόδου ψυκτικού υγρού. Ωστόσο, η FANUC σημειώνει στην τεκμηρίωση του προϊόντος της ότι η IP67 επαληθεύεται για βύθιση μικρής διάρκειας και δεν εγγυάται προστασία έναντι συνεχούς κατευθυνόμενου ψεκασμού ψυκτικού υγρού. Τα μηχανήματα όπου το ψυκτικό υγρό εφαρμόζεται απευθείας στο σώμα του κινητήρα πρέπει να ελέγχονται σύμφωνα με τις ειδικές οδηγίες εγκατάστασης του κινητήρα.

Συμπαγής Σχεδιασμός Ρότορα Υψηλής Ροπής Η σειρά αM χρησιμοποιεί μια γεωμετρία ρότορα που παρέχει συγκριτικά υψηλή ροπή για το φυσικό περίβλημα του κινητήρα. Μικρότεροι, ελαφρύτεροι κινητήρες με επαρκή πυκνότητα ροπής μειώνουν τη κινούμενη μάζα των αξόνων του μηχανήματος, η οποία με τη σειρά της μειώνει την απαιτούμενη ενέργεια επιτάχυνσης και επιβράδυνσης και επιτρέπει αυστηρότερους βρόχους ελέγχου σερβοκινητήρα — συμβάλλοντας σε μικρότερους χρόνους κύκλου και καλύτερη ακρίβεια περιγράμματος.

Πίνακας Παραλλαγών — Σειρά A06B-0162-B5xx

Όλες οι παραλλαγές είναι ο ίδιος πυρήνας κινητήρα αM6/3000: 1,4 kW, 6 Nm, 3.000 σ.α.λ., 144 V, 200 Hz, 6 A.

Τυπικές Εφαρμογές Μηχανών CNC

Ο κινητήρας αM6/3000 έχει τοποθετηθεί σε ένα ευρύ φάσμα εργαλειομηχανών ελεγχόμενων από FANUC από Ιάπωνες, Ευρωπαίους και Ταϊβανέζους κατασκευαστές. Κοινές εφαρμογές περιλαμβάνουν:

• Κάθετα κέντρα κατεργασίας (VMCs): Άξονας τροφοδοσίας X και Y σε μηχανήματα μεγέθους τραπεζιού 400–500 mm
• Τόρνοι CNC και κέντρα περιστροφής: Άξονες τροφοδοσίας X (εγκάρσιας σέλας) και Z (οδηγού)
• Κυλινδρικές και επιφανειακές μηχανές λείανσης CNC: Άξονες τροφοδοσίας ακριβείας που απαιτούν ομαλή περιστροφή χαμηλής ταχύτητας
• Κυψέλες κατεργασίας πολλαπλών αξόνων: Όπου η σταθερή απόδοση σερβοκινητήρα σε πολλαπλούς άξονες είναι κρίσιμη για την ακρίβεια περιγράμματος

Η εμφάνιση "κόκκινου καπακιού" στο άκρο του κωδικοποιητή του κινητήρα — χαρακτηριστικό της γενιάς Alpha — καθιστά τον κινητήρα οπτικά αναγνωρίσιμο στο μηχάνημα, και συναντάται συχνά σε μηχανήματα που κατασκευάστηκαν από τα μέσα της δεκαετίας του 1990 έως τα μέσα της δεκαετίας του 2000 που εξακολουθούν να λειτουργούν ενεργά στην παραγωγή.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-0162-B575#0008 και του A06B-0162-B575, και ταιριάζουν και τα δύο στην ίδια θέση τοποθέτησης;

Η μόνη διαφορά μεταξύ των δύο αριθμών εξαρτημάτων είναι η κλειδοθήκη του άξονα. Το B575 (χωρίς τροποποιητικό επίθημα, ή με #0000) είναι ένας απλός ευθύς άξονας χωρίς σχισμή κλειδιού. Η παραλλαγή #0008 έχει μια κλειδοθήκη μηχανουργημένη στον άξονα εξόδου. Και οι δύο κινητήρες είναι μηχανικά και ηλεκτρικά πανομοιότυποι σε κάθε άλλη πτυχή — ίδιες διαστάσεις φλάντζας, ίδιες ονομαστικές προδιαγραφές, ίδιος κωδικοποιητής. Το αν απαιτείται η κλειδοθήκη εξαρτάται αποκλειστικά από τον σύνδεσμο ή την τροχαλία που χρησιμοποιείται στο άκρο του μηχανήματος. Ένας σύνδεσμος με οπή κλειδοθήκης πρέπει να χρησιμοποιεί τον άξονα #0008. ένας σύνδεσμος σύσφιξης με λείο άξονα ή ένας σύνδεσμος που συγκρατείται μόνο με τριβή μπορεί να χρησιμοποιήσει οποιονδήποτε. Η εγκατάσταση ενός κινητήρα με κλειδοθήκη σε έναν σύνδεσμο με λείο άξονα είναι φυσικά δυνατή αλλά μηχανικά πλεονάζουσα — το αντίστροφο (λείο άξονας σε οπή κλειδοθήκης) δεν θα μεταδώσει ροπή αξιόπιστα υπό φορτίο.

Ε2: Ο κωδικοποιητής αA64 αναφέρεται ως απόλυτος. Σημαίνει αυτό ότι το μηχάνημα δεν χρειάζεται ποτέ επαναφορά αναφοράς μετά την εκκίνηση;

Κανονικά, ναι — ο απόλυτος pulsecoder διατηρεί τα δεδομένα θέσης του άξονα ακόμη και όταν το μηχάνημα είναι απενεργοποιημένο, οπότε το CNC διαβάζει την αποθηκευμένη απόλυτη θέση σε κάθε εκκίνηση και ο άξονας είναι έτοιμος χωρίς επαναφορά αναφοράς. Αυτό εξαρτάται από την μπαταρία του κωδικοποιητή μέσα στον ενισχυτή σερβοκινητήρα να παραμένει φορτισμένη. Εάν η τάση της μπαταρίας πέσει κάτω από το όριο, τα αποθηκευμένα δεδομένα θέσης χάνονται και απαιτείται επαναφορά αναφοράς (ή χειροκίνητη μηδενική επιστροφή) σε όλους τους άξονες με εφεδρική μπαταρία. Η FANUC συνιστά την αντικατάσταση της μπαταρίας του ενισχυτή σε προγραμματισμένη βάση — συνήθως κάθε δύο έως τρία χρόνια σε μηχανήματα σε τακτική παραγωγή — πριν εμφανιστεί συναγερμός χαμηλής μπαταρίας. Ο συναγερμός είναι συναγερμός FANUC SV5136 (Χαμηλή Τάση Μπαταρίας) ή SV5137 (Μηδενική Τάση Μπαταρίας) ανάλογα με το μοντέλο CNC. Το πρώτο είναι μια προειδοποίηση που επιτρέπει την προγραμματισμένη αντικατάσταση της μπαταρίας, το δεύτερο σημαίνει ότι τα δεδομένα έχουν ήδη χαθεί.

Ε3: Μπορεί αυτός ο κινητήρας να λειτουργήσει σε ενισχυτή σειράς αi, παρόλο που είναι κινητήρας γενιάς Alpha (μη-i);

Ναι. Ο απόλυτος pulsecoder αA64 που χρησιμοποιείται στον A06B-0162-B575#0008 είναι συμβατός τόσο με τους ενισχυτές σειράς α (A06B-6079-xxxx και A06B-6089-xxxx) όσο και με τους ενισχυτές σειράς αi (A06B-6096-xxxx). Η FANUC σχεδίασε τους ενισχυτές σειράς αi για να δέχονται τα σήματα του κωδικοποιητή και τις προδιαγραφές ισχύος του κινητήρα της προηγούμενης σειράς κινητήρων Alpha, επιτρέποντας την αναβάθμιση μηχανημάτων με νεότερους ενισχυτές χωρίς απαραίτητα να αντικαθίστανται οι κινητήρες. Η κρίσιμη απαίτηση είναι ότι το ονομαστικό ρεύμα κινητήρα του ενισχυτή ταιριάζει με τη συνεχή ονομαστική τιμή 6 A του κινητήρα. Κατά την εγκατάσταση του κινητήρα σε ενισχυτή αi που προηγουμένως οδηγούσε διαφορετικό κινητήρα, οι παράμετροι αναγνώρισης κινητήρα στο CNC πρέπει να ενημερωθούν ώστε να ταιριάζουν με τις προδιαγραφές του αM6/3000. Ο πίνακας παραμέτρων βρίσκεται στο Εγχειρίδιο Παραμέτρων Σερβοκινητήρα/Ενισχυτή FANUC (B-65270EN).

Ε4: Ποιες είναι οι πιο συχνές μορφές βλάβης που εντοπίζονται στον A06B-0162-B575#0008 κατά τη λειτουργία;

Με βάση τεκμηριωμένες αναφορές επισκευών από εξειδικευμένους επισκευαστές σερβοκινητήρων, οι πιο συχνά αναφερόμενες συνθήκες βλάβης σε αυτόν τον κινητήρα είναι: βλάβη ρουλεμάν στο ρουλεμάν στην πλευρά κίνησης (DE) ή/και στο ρουλεμάν στην αντίθετη πλευρά κίνησης (ODE) — που συνήθως παρουσιάζεται ως δόνηση, θόρυβος ή συναγερμός άξονα SV0436 (υπερβολική απόκλιση ταχύτητας) υπό φορτίο κοπής. δυσλειτουργία κωδικοποιητή (pulsecoder) λόγω υποβάθμισης οπτικών στοιχείων ή διάβρωσης συνδετήρα, που παρουσιάζεται ως συναγερμοί SV0447/SV0448. βλάβη μόνωσης πηνίου μετά από είσοδο ψυκτικού υγρού μέσω κατεστραμμένων στεγανώσεων άξονα ή στεγανώσεων συνδετήρα. και ζημιά στον συνδετήρα τροφοδοσίας. Η αντικατάσταση ρουλεμάν είναι μια τυπική επισκευή. Η αντικατάσταση της μονάδας κωδικοποιητή είναι πιο περίπλοκη και πρέπει να εκτελείται από εγκατάσταση επισκευής σερβοκινητήρων με κατάλληλο εξοπλισμό δοκιμών. Πριν καταδικάσετε τον κινητήρα για συναγερμούς κωδικοποιητή, επαληθεύστε ότι το καλώδιο και ο συνδετήρας του κωδικοποιητή στο άκρο του ενισχυτή είναι άθικτα και ότι η τάση της μπαταρίας είναι επαρκής.

Ε5: Είναι αυτός ο κινητήρας ακόμα διαθέσιμος καινούργιος, ή είναι παλιός; Ποιες είναι οι επιλογές εάν δεν μπορεί να βρεθεί νέα μονάδα;

Η σειρά FANUC Alpha (α) — σε αντίθεση με τις τρέχουσες σειρές αi και αiS — έχει καταργηθεί ως προϊόν παραγωγής από τη FANUC. Νέες μονάδες του A06B-0162-B575#0008 δεν κατασκευάζονται πλέον. Οι διαθέσιμες επιλογές προμήθειας είναι: μονάδες νέας-παλαιάς αποθήκης (NOS) από διανομείς βιομηχανικών εξαρτημάτων που αγόρασαν απόθεμα πριν από την κατάργηση. πλήρως ανακαινισμένες/ανταλλακτικές μονάδες από εξειδικευμένους επισκευαστές σερβοκινητήρων που ανακατασκευάζουν κινητήρες σύμφωνα με τις αρχικές προδιαγραφές με νέα ρουλεμάν, στεγανώσεις και εξαρτήματα κωδικοποιητή. ή μια διασταυρούμενη αντικατάσταση με έναν συμβατό κινητήρα σειράς αi, όπως ο A06B-0227-B*** (σειρά αiF 8/3000), ο οποίος απαιτεί επαλήθευση της συμβατότητας του ενισχυτή και μπορεί να απαιτήσει ενημερώσεις παραμέτρων μηχανήματος. Οποιαδήποτε αντικατάσταση διαφορετικού μοντέλου κινητήρα απαιτεί έναν εξειδικευμένο μηχανικό FANUC ή εγκεκριμένο πάροχο σέρβις για την επαναπαραμετροποίηση του άξονα — η αναγνώριση του κινητήρα, τα όρια ρεύματος και οι παράμετροι κέρδους σερβοκινητήρα πρέπει να ενημερωθούν ώστε να ταιριάζουν με τις προδιαγραφές του κινητήρα αντικατάστασης.
