FANUC A06B-0116-B275#0008 — AC Servo Motor Beta βM1/4000, ευθύς άξονας με κλειδί και φρένο

Επισκόπηση

Αριθμός Εξαρτήματος: A06B-0116-B275#0008 (A06B0116B275#0008)

Πλήρης Περιγραφή: AC Servo Motor βM1/4000 — Ευθύς Άξονας, Κλειδί, Φρένο Συγκράτησης, Κωδικοποιητής bA64b

Σειρά:Σειρά AC Servo Motor FANUC Beta (β)

Ονομασία Μοντέλου: βM1/4000

Ο Κινητήρας, Με Απλά Λόγια

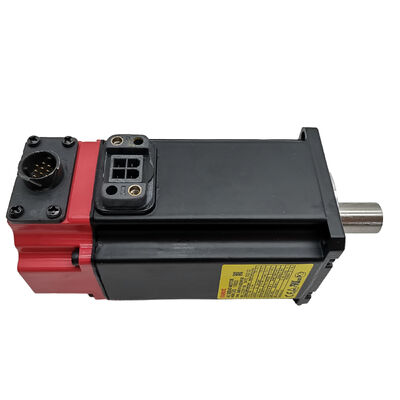

Ο FANUC A06B-0116-B275#0008 είναι ένας συμπαγής, χωρίς ψήκτρες AC servo κινητήρας από τη σειρά Beta (β) της FANUC — η γραμμή προϊόντων που η FANUC σχεδίασε ειδικά για οικονομικά αποδοτική, υψηλής αξιοπιστίας κίνηση άξονα σε εργαλειομηχανές και βιομηχανικό εξοπλισμό θέσης. Αυτή η συγκεκριμένη μονάδα είναι το μοντέλο βM1/4000: περίπου 1 Nm ονομαστικής ροπής, με μέγιστη ταχύτητα 4.000 σ.α.λ.

Αυτό που ξεχωρίζει το #0008 από άλλες παραλλαγές της οικογένειας A06B-0116 είναι ο συνδυασμός χαρακτηριστικών υλικού: ένας ευθύς άξονας με κλειδί για άμεση μηχανική σύζευξη, ένα φρένο συγκράτησης με ελατήριο για διατήρηση θέσης σε ηρεμία, και ο Απόλυτος κωδικοποιητής pulsecoder bA64b (αριθμός εξαρτήματος κωδικοποιητή A860-0374-T303) για ανάδραση θέσης και ταχύτητας κλειστού βρόχου. Αυτά τα τρία στοιχεία μαζί καθιστούν αυτόν τον κινητήρα ιδανική επιλογή για κάθετους ή επικλινείς άξονες όπου το φορτίο βαρύτητας πρέπει να συγκρατείται χωρίς να βασίζεται στην ισχύ κίνησης, και όπου η διατήρηση απόλυτης θέσης εξαλείφει τους κύκλους αναφοράς μετά από κύκλο τροφοδοσίας.

Η FANUC κατασκεύασε τη σειρά Beta με διαφορετική φιλοσοφία από τους κινητήρες της σειράς Alpha (α). Ενώ η σειρά Alpha στοχεύει στην υψηλότερη δυναμική απόδοση στο ανώτερο άκρο των απαιτήσεων των εργαλειομηχανών, η σειρά Beta δίνει προτεραιότητα στην απλότητα, τη συμπαγή κατασκευή και την αξιόπιστη λειτουργία σε εφαρμογές άξονα ελαφρύτερης χρήσης — κέντρα κατεργασιών πολλαπλών αξόνων, μικρές CNC τόρνους, εξοπλισμό διάτρησης, μονάδες κοπής σπειρωμάτων και παρόμοιους τύπους μηχανών όπου μια μονάδα κίνησης άξονα με μέτρια ροπή και γρήγορη απόκριση είναι ακριβώς αυτό που χρειάζεται η εφαρμογή. Το βM1/4000 είναι από τους μικρότερους κινητήρες αυτής της σειράς, και η χαμηλή του αδράνεια συμβάλλει στη γρήγορη απόκριση επιτάχυνσης σε κύκλους γρήγορης τοποθέτησης.

Τεχνικές Προδιαγραφές

Φρένο: Πώς Λειτουργεί και Γιατί Είναι Σημαντικό

Το φρένο συγκράτησης στο A06B-0116-B275#0008 είναι με ελατήριο και ηλεκτρικά απελευθερωμένο — που σημαίνει ότι ενεργοποιείται αυτόματα όταν αφαιρείται η τροφοδοσία 24V DC και απενεργοποιείται όταν εφαρμόζεται ισχύς. Αυτός είναι ένας σχεδιασμός ασφαλείας: εάν διακοπεί η τροφοδοσία του servo, εάν ενεργοποιηθεί ένα κουμπί έκτακτης ανάγκης, ή εάν η μηχανή χάσει απροσδόκητα την τροφοδοσία, το φρένο κλειδώνει αμέσως τον άξονα χωρίς καμία ενεργή εντολή.

Αυτό καθιστά τον κινητήρα κατάλληλο για:

• Εφαρμογές κάθετου άξονα Ζ, όπου το βάρος της κεφαλής του άξονα, του εργαλείου ή του τεμαχίου θα προκαλούσε την ολίσθηση ή την πτώση του άξονα εάν η κίνηση απενεργοποιούνταν χωρίς μηχανικό κλείδωμα
• Επικλινείς ή γωνιακοί άξονες, ειδικά σε μηχανές πολλαπλών αξόνων όπου τα στοιχεία βαρύτητας δρουν κατά την κατεύθυνση κίνησης
• Εφαρμογές που απαιτούν συγκράτηση θέσης κατά τη διάρκεια αλλαγής εργαλείου, σάρωσης ή σύσφιξης τεμαχίου, όπου η κίνηση του άξονα κατά τη διάρκεια μιας φάσης μη κοπής θα προκαλούσε σφάλματα ή ζημιά

Ένα σημαντικό σημείο για την εγκατάσταση: το πηνίο του φρένου είναι επαγωγικό, και ένας απορροφητής υπέρτασης πρέπει να εγκατασταθεί στο ντουλάπι στο σημείο όπου διακόπτεται η τροφοδοσία 24V DC του φρένου. Χωρίς έναν απορροφητή κατάλληλης ονομαστικής τιμής, η αιχμή τάσης κατά την απενεργοποίηση του πηνίου του φρένου μπορεί να προκαλέσει ζημιά στη συσκευή διακοπής ή να επηρεάσει κοντινά ηλεκτρονικά. Αυτή είναι μια τυπική απαίτηση της FANUC για όλους τους servo κινητήρες με φρένο.

Κωδικοποιητής: Απόλυτος Κωδικοποιητής Pulsecoder bA64b

Ο κωδικοποιητής που είναι τοποθετημένος στο A06B-0116-B275#0008 είναι ο bA64b — ο απόλυτος ψηφιακός σειριακός κωδικοποιητής pulsecoder της FANUC για την οικογένεια κινητήρων Beta, με 64.000 μετρήσεις ανά περιστροφή. Σε αντίθεση με τους κωδικοποιητές παλμών, οι οποίοι απαιτούν κύκλο αναφοράς (homing) κάθε φορά που η μηχανή ενεργοποιείται, ο bA64b διατηρεί την απόλυτη θέση σε όλους τους κύκλους τροφοδοσίας. Το CNC γνωρίζει ακριβώς πού βρίσκεται κάθε άξονας τη στιγμή που το σύστημα τίθεται σε λειτουργία, χωρίς να απαιτείται ακολουθία homing.

Αυτό είναι πιο σημαντικό σε περιβάλλοντα παραγωγής. Κάθε κύκλος homing απαιτεί χρόνο — συνήθως 30 έως 60 δευτερόλεπτα ανά άξονα ανάλογα με την ταχύτητα κίνησης και τη διαμόρφωση του άξονα. Μια μηχανή με τρεις ή τέσσερις άξονες Beta που λειτουργούν με τον κωδικοποιητή bA64b μπορεί να συνεχίσει την παραγωγική κοπή σχεδόν αμέσως μετά από επανεκκίνηση, διακοπή τροφοδοσίας ή ελεγχόμενη διακοπή λειτουργίας. Κατά τη διάρκεια μιας πλήρους βάρδιας παραγωγής, η σωρευτική εξοικονόμηση χρόνου είναι μετρήσιμη.

Η απόλυτη θέση διατηρείται χρησιμοποιώντας τη λειτουργία εφεδρείας που είναι ενσωματωμένη στον ενισχυτή ή στο CNC. Δεν υπάρχει μπαταρία στον ίδιο τον κινητήρα — το κύκλωμα διατήρησης βρίσκεται στην πλευρά της κίνησης, γεγονός που απλοποιεί την αντικατάσταση του κινητήρα, καθώς ο κωδικοποιητής δεν φέρει δεδομένα ειδικά για τη μηχανή που θα χαθούν κατά την αντικατάσταση.

Συμβατοί Ενισχυτές και Ελέγχου CNC

Το A06B-0116-B275#0008 λειτουργεί εντός του οικοσυστήματος servo Beta της FANUC και είναι συμβατό με ένα ευρύ φάσμα ενισχυτών FANUC και πλατφορμών CNC:

Συμβατοί Ενισχυτές Servo

Συμβατοί Ελέγχου CNC

FANUC Series 15, 16, 16i, 18, 18i, 20, 20i, 21, 21i, 0i, 0i-Mate, και Power Mate i.

Ο αριθμός αναγνώρισης του κινητήρα πρέπει να διαμορφωθεί σωστά στις παραμέτρους servo του CNC μετά την εγκατάσταση. Σε ελέγχους σειράς i, αυτό γίνεται συνήθως μέσω της οθόνης ρύθμισης servo με ενεργοποιημένη την εγγραφή παραμέτρων (PWE = 1), ακολουθούμενο από την τυπική διαδικασία αρχικοποίησης παραμέτρων servo της FANUC. Ο αριθμός αναγνώρισης του κινητήρα επιλέγεται με βάση την ονομασία του μοντέλου του κινητήρα (τα τέσσερα μεσαία ψηφία του αριθμού εξαρτήματος A06B-xxxx-Bxxx).

Πού Χρησιμοποιείται Αυτός ο Κινητήρας

Το πλαίσιο βM1/4000 και τα χαρακτηριστικά εξόδου του ταιριάζουν ιδιαίτερα καλά σε μια συγκεκριμένη κατηγορία εφαρμογών εργαλειομηχανών. Μερικές τυπικές εγκαταστάσεις:

Μικρά και μεσαία κέντρα κατεργασιών — Η συμπαγής διάταξη της σειράς Beta M την καθιστά φυσική επιλογή για δευτερεύοντες άξονες σε μικρά κέντρα κατεργασιών κάθετου τύπου: ο τέταρτος άξονας, η κίνηση του εναλλάκτη εργαλείων, η τοποθέτηση του εναλλάκτη παλετών ή η κίνηση βοηθητικού τραπεζιού. Το φρένο συγκράτησης διασφαλίζει ότι μια θέση ευθυγράμμισης διατηρείται χωρίς συνεχή ροπή servo, μειώνοντας το θερμικό φορτίο κατά τις φάσεις μη κοπής.

Μηχανές διάτρησης και κοπής σπειρωμάτων CNC — Η γρήγορη κύκλωση του άξονα Ζ σε μέτρια φορτία είναι ακριβώς εκεί που το βM1/4000 αποδίδει σταθερά. Η χαμηλή αδράνεια υποστηρίζει γρήγορη επιτάχυνση χωρίς να απαιτείται μέγιστη ροπή πέραν της ικανότητας του κινητήρα, και ο απόλυτος κωδικοποιητής εξαλείφει την επιβάρυνση του homing στην αρχή κάθε παρτίδας.

Ειδικά εξαρτήματα γραμμών μεταφοράς — Σε αυτοματοποιημένες γραμμές παραγωγής όπου ένας άξονας servo κινεί ένα εξάρτημα ή μια σύσφιξη μεταξύ δύο σταθερών θέσεων, ο συνδυασμός γρήγορης ταχύτητας 4.000 σ.α.λ. με ενσωματωμένο φρένο και απόλυτη διατήρηση θέσης είναι πρακτικός και αξιόπιστος σε μεγάλες σειρές παραγωγής.

Περιφερειακοί και βοηθητικοί άξονες μηχανών — Οι κινήσεις του μεταφορέα τσιπς, η τοποθέτηση περιστρεφόμενου τραπεζιού, η τοποθέτηση ακροφυσίου ψυκτικού και άλλες βοηθητικές λειτουργίες επωφελούνται από έναν συμπαγή, αυτόνομο servo κινητήρα που ενσωματώνεται καθαρά στην υπάρχουσα αρχιτεκτονική ελέγχου FANUC χωρίς να προσθέτει μια ξεχωριστή οικογένεια κίνησης.

Σημειώσεις Εγκατάστασης και Συντήρησης

Σύζευξη άξονα. Ο ευθύς άξονας με κλειδί δέχεται τυπικές συνδέσεις με κλειδί. Όταν χρησιμοποιείται άκαμπτη σύζευξη με σφαιρική βίδα, η εκκεντρότητα του άξονα της βίδας πρέπει να είναι 0,01 mm ή λιγότερο για να αποφευχθεί περιοδικό φορτίο στα ρουλεμάν του κινητήρα που μπορεί να προκαλέσει πρόωρη φθορά και θόρυβο στον κωδικοποιητή.

Δρομολόγηση καλωδίων. Η βαθμολογία IP65 του κινητήρα προστατεύει από εκτοξεύσεις νερού από οποιαδήποτε κατεύθυνση, αλλά η στεγανοποίηση του συνδετήρα εξαρτάται από τον πλήρη σύνδεσμο και το κλείδωμα του συνδετήρα που ταιριάζει. Δρομολογήστε το καλώδιο του κωδικοποιητή με μια θηλιά στάγης — μια κάτω καμπύλη στο καλώδιο πριν φτάσει στον συνδετήρα — για να αποτρέψετε τη ροή υγρού κατά μήκος του καλωδίου στον σώμα του συνδετήρα.

Κύκλωμα φρένου. Συνδέστε την τροφοδοσία 24V DC του φρένου μέσω ενός ρελέ ή εξόδου τρανζίστορ, όχι μόνο μέσω ενός μηχανικού διακόπτη. Εγκαταστήστε μια δίοδο flyback ή έναν καταστολέα RC στα άκρα του πηνίου για να προστατεύσετε το κύκλωμα διακοπής.

Αποθήκευση.Εάν οι μονάδες φυλάσσονται σε απόθεμα, αποθηκεύστε σε ξηρό εσωτερικό περιβάλλον μεταξύ 10°C και 30°C, μακριά από κίνδυνο συμπύκνωσης, και αποφύγετε τοποθεσίες με δονήσεις. Για παρατεταμένη αποθήκευση, ο άξονας του κινητήρα πρέπει να περιστρέφεται χειροκίνητα κάθε λίγους μήνες για να αναδιανεμηθεί το γράσο των ρουλεμάν και να αποφευχθούν επίπεδα σημεία.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-0116-B275#0008 και του A06B-0116-B275#7008, και είναι εναλλάξιμα;

Το A06B-0116-B275#0008 είναι η τυπική παραλλαγή με ευθύ άξονα και κλειδί, ενώ το #7008 αναφέρεται ως εναλλακτική αντιστοιχία από ορισμένους προμηθευτές. Και τα δύο μοιράζονται τις ίδιες βασικές προδιαγραφές κινητήρα — μοντέλο βM1/4000, ευθύς άξονας με κλειδί, φρένο συγκράτησης και κωδικοποιητής bA64b. Στην πράξη, αυτοί οι δύο αριθμοί εξαρτημάτων αντιμετωπίζονται ως λειτουργικά ισοδύναμοι από πολλούς διανομείς και οργανισμούς σέρβις της FANUC, και ο ίδιος κινητήρας μπορεί να φέρει είτε την ονομασία ανάλογα με την αγορά στην οποία διατέθηκε ή πώς παραγγέλθηκε αρχικά. Εάν προμηθεύεστε μια μονάδα αντικατάστασης, οποιοσδήποτε αριθμός εξαρτήματος θα εξυπηρετήσει την ίδια εγκατάσταση μηχανής, εφόσον οι άλλες προδιαγραφές (τύπος άξονα, φρένο, τύπος κωδικοποιητή) ταιριάζουν με τις απαιτήσεις της εφαρμογής σας. Πάντα να επαληθεύετε το πλήρες επίθημα και τον αριθμό εξαρτήματος του κωδικοποιητή κατά την παραγγελία για να επιβεβαιώσετε την πλήρη προδιαγραφή υλικού.

Ε2: Η μηχανή έχει έναν κάθετο άξονα που χρησιμοποιεί αυτόν τον κινητήρα. Ποια είναι η σωστή διαδικασία για τον χειρισμό του φρένου κατά τη ρύθμιση των παραμέτρων servo και την έναρξη λειτουργίας;

Κατά την αρχική έναρξη λειτουργίας σε κάθετο άξονα, το φρένο πρέπει να απελευθερωθεί χειροκίνητα (εφαρμόζοντας 24V DC στο πηνίο του φρένου) πριν από την προσπάθεια οποιασδήποτε κίνησης servo με ενεργοποιημένη την κίνηση, συμπεριλαμβανομένης της ακολουθίας αυτόματης ρύθμισης των παραμέτρων servo. Η προσπάθεια οδήγησης του άξονα ενάντια σε ενεργοποιημένο φρένο θα δημιουργήσει σφάλματα παρακολούθησης και μπορεί να προκαλέσει ζημιά στη σύζευξη ή στον άξονα. Σε ελέγχους FANUC σειράς i, επιβεβαιώστε τη λογική του σήματος απελευθέρωσης φρένου στη σκάλα PMC — το φρένο πρέπει να απελευθερώνεται όταν επιβεβαιώνεται το σήμα servo ready (SRDY) και η έξοδος ενεργοποίησης κίνησης είναι ενεργή, και πρέπει να επανενεργοποιείται εντός μιας σύντομης καθυστέρησης (συνήθως 200–500 ms) μετά την απενεργοποίηση της κίνησης ή την εμφάνιση συναγερμού. Οι ακριβείς παράμετροι χρονισμού ορίζονται στο PMC και πρέπει να επικυρώνονται με το πραγματικό φορτίο για να διασφαλιστεί ότι ο άξονας δεν κινείται μετά την ενεργοποίηση του φρένου. Ένας απορροφητής υπέρτασης στα άκρα του πηνίου του φρένου εντός του ντουλαπιού είναι υποχρεωτικός. χωρίς αυτόν, η μεταβατική κατάσταση διακοπής μπορεί να προκαλέσει διαλείποντες συναγερμούς CNC ή ζημιά επαφής.

Ε3: Ο κωδικοποιητής bA64b στο A06B-0116-B275#0008 απαιτεί μπαταρία για διατήρηση απόλυτης θέσης, και τι συμβαίνει εάν ο κωδικοποιητής χάσει τροφοδοσία;

Δεν υπάρχει μπαταρία μέσα στον ίδιο τον κινητήρα. Η διατήρηση απόλυτης θέσης για τον κωδικοποιητή bA64b διαχειρίζεται από τον ενισχυτή servo ή τη μονάδα CNC — το σχετικό κύκλωμα εφεδρείας βρίσκεται στα ηλεκτρονικά της κίνησης, όχι στον κινητήρα. Αυτό είναι ένα σημαντικό πρακτικό σημείο για την αντικατάσταση του κινητήρα: όταν αντικαθιστάτε ένα A06B-0116-B275#0008, ο ίδιος ο κωδικοποιητής δεν φέρει αποθηκευμένα δεδομένα θέσης μηχανής που θα χαθούν. Μετά από αντικατάσταση κινητήρα, το CNC θα ζητήσει συνήθως επαναφορά της θέσης αναφοράς σε αυτόν τον άξονα (η μηχανή μπορεί να εμφανίσει συναγερμό απώλειας απόλυτης θέσης, απαιτώντας από τον χειριστή να μετακινήσει χειροκίνητα τον άξονα σε ένα σημείο αναφοράς και να επιβεβαιώσει τη θέση). Μόλις οριστεί αυτή η εφάπαξ αναφορά, η κανονική απόλυτη λειτουργία συνεχίζεται. Η συγκεκριμένη διαδικασία ποικίλλει ανάλογα με το μοντέλο CNC και την υλοποίηση της ρουτίνας ρύθμισης σημείου μηδέν από τον κατασκευαστή της μηχανής.

Ε4: Μπορεί το A06B-0116-B275#0008 να οδηγηθεί από έναν ενισχυτή Alpha SVM αντί για τον τυπικό ενισχυτή Beta SVU;

Ναι. Οι κινητήρες της σειράς Beta της FANUC, συμπεριλαμβανομένου του βM1/4000, είναι συμβατοί με ενισχυτές μονάδων Alpha SVM καθώς και με την οικογένεια Beta SVU. Οι μονάδες διπλού άξονα SVM1-12 (A06B-6079-H101) και SVM2 στην κατηγορία ρεύματος 12A χρησιμοποιούνται συχνά με το βM1/4000. Η διαμόρφωση του αριθμού αναγνώρισης του κινητήρα στις παραμέτρους servo του CNC καλύπτει το ίδιο μοντέλο κινητήρα ανεξάρτητα από το αν η κίνηση είναι μονάδα Beta SVU ή Alpha SVM. Η ανάμειξη κινητήρων Beta με ενισχυτές Alpha είναι μια τεκμηριωμένη και υποστηριζόμενη διαμόρφωση που χρησιμοποιείται ευρέως σε μηχανές όπου ένας ολοκληρωτής επέλεξε την πλατφόρμα κίνησης Alpha για άλλους άξονες, αλλά χρειαζόταν το μικρότερο πλαίσιο κινητήρα Beta για έναν άξονα χαμηλής ροπής. Η ονομαστική τιμή ρεύματος του ενισχυτή πρέπει ακόμα να είναι κατάλληλη για τις απαιτήσεις συνεχούς και μέγιστου ρεύματος του κινητήρα, και οι διαφορές στην καλωδίωση των συνδετήρων κινητήρα Beta και Alpha πρέπει να αντιμετωπιστούν με το σωστό καλώδιο προσαρμογέα ή επαληθεύοντας τον συγκεκριμένο αριθμό εξαρτήματος καλωδίου για τον προοριζόμενο ενισχυτή.

Ε5: Ποια είναι τα σημάδια ότι αυτός ο κινητήρας χρειάζεται αντικατάσταση αντί για επισκευή, και είναι πρακτική η επιτόπια επισκευή του κωδικοποιητή bA64b;

Οι πιο συνηθισμένοι λόγοι για την αντικατάσταση ενός A06B-0116-B275#0008 αντί για την επισκευή του είναι: επίμονοι συναγερμοί SV (servo) που σχετίζονται με σφάλματα επικοινωνίας κωδικοποιητή που δεν καθαρίζουν μετά από επιθεώρηση καλωδίου και επανατοποθέτηση συνδετήρα. φυσική ζημιά στον άξονα, το κλειδί ή το περίβλημα από σύγκρουση ή υπερφόρτωση. αστοχία μόνωσης περιέλιξης που επιβεβαιώνεται από χαμηλή μέτρηση αντίστασης μόνωσης (συνήθως κάτω από 1 MΩ στα 500V DC είναι ανησυχητικό για κινητήρες FANUC). και αστοχία φρένου όπου το φρένο δεν συγκρατεί πλέον την ονομαστική ροπή ή το πηνίο έχει ανοιχτό κύκλωμα. Η επιτόπια αντικατάσταση του δίσκου ή των ηλεκτρονικών του κωδικοποιητή bA64b γενικά δεν είναι πρακτική ή συνιστώμενη χωρίς εξειδικευμένο εξοπλισμό — ο κωδικοποιητής είναι μια διάταξη οπτικής ακριβείας που απαιτεί συνθήκες καθαρού χώρου, βαθμονομημένα εργαλεία για την εγκατάσταση του δίσκου και εξοπλισμό λειτουργικής δοκιμής για την επαλήθευση της ακεραιότητας του σήματος μετά την επανασυναρμολόγηση. Στις περισσότερες επιτόπιες καταστάσεις, είναι ταχύτερο και πιο αξιόπιστο να αντικατασταθεί η πλήρης μονάδα κινητήρα. Οι αξιόπιστοι οργανισμοί σέρβις της FANUC μπορούν να ανακατασκευάσουν τον κινητήρα και να αντικαταστήσουν τον κωδικοποιητή υπό ελεγχόμενες συνθήκες, κάτι που αποτελεί έγκυρη επιλογή όταν οι αρχικές μονάδες αντικατάστασης είναι σε έλλειψη.
