Κινητήρας AC Servo Mitsubishi HC-MFS43 — 400W, Εξαιρετικά Χαμηλής Αδράνειας, Απόλυτος Κωδικοποιητής 17-bit, MELSERVO MR-J2S

Μάρκα: Mitsubishi Electric

Σειρά: MELSERVO HC-MFS

Πλατφόρμα: MR-J2S

Αριθμοί Εξαρτημάτων: HC-MFS43 / HCMFS43

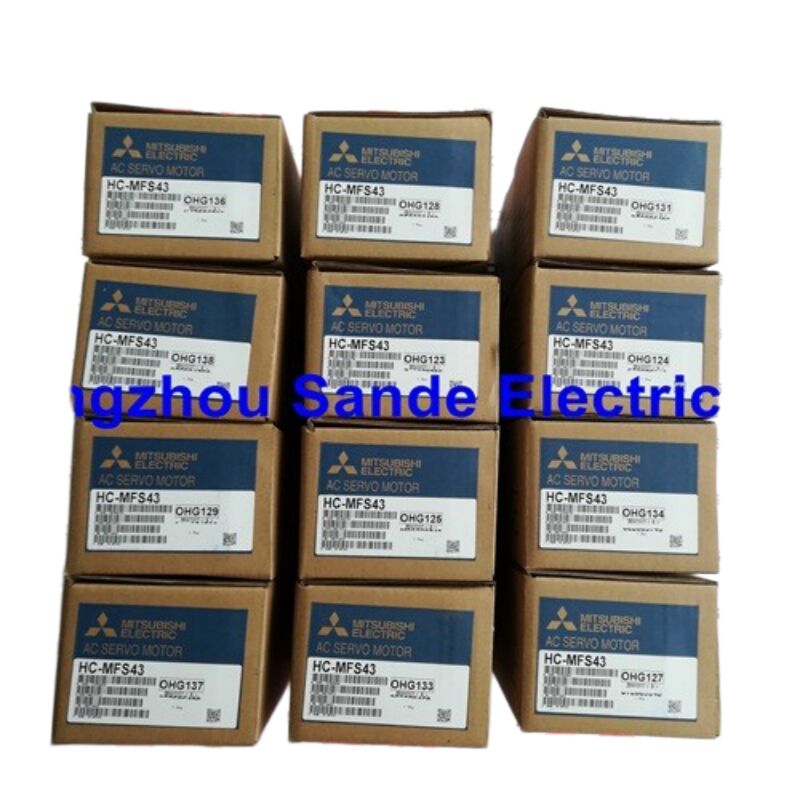

Καινούργιο σε Αρχική Συσκευασία | Δωρεάν Ταχεία Αποστολή | Σε Απόθεμα

Τετρακόσια Watt σε Πλαίσιο 60mm

Το HC-MFS43 καταλαμβάνει μια ενδιαφέρουσα θέση στη σειρά HC-MFS. Στα 400W σε μέγεθος φλάντζας 60×60mm, δεν είναι κινητήρας υψηλής χωρητικότητας σύμφωνα με τα βιομηχανικά πρότυπα — αλλά ποτέ δεν σχεδιάστηκε για αυτό. Αυτό για το οποίο σχεδιάστηκε είναι κάτι πιο συγκεκριμένο: η παροχή γρήγορης, ακριβούς, επαναλήψιμης κίνησης σε συμπαγείς χώρους μηχανών όπου μεγαλύτεροι κινητήρες δεν μπορούν φυσικά να χωρέσουν, και η εκτέλεση αυτού με την ανάλυση και την δυναμική απόκριση που χρειάζονται οι μηχανικοί αυτοματισμού που εργάζονται σε εξοπλισμό υψηλού κύκλου ή πολλαπλών αξόνων.

Αυτός είναι ένας κινητήρας servo από την πλατφόρμα MELSERVO J2S της Mitsubishi Electric, μέρος της οικογένειας HC-MFS που χαρακτηρίζεται από εξαιρετικά χαμηλή αδράνεια ρότορα και μικρό φυσικό μέγεθος. Χαμηλή αδράνεια σε αυτό το πλαίσιο σημαίνει ότι ο ρότορας αντιστέκεται στις αλλαγές ταχύτητας λιγότερο από έναν συμβατικό κινητήρα στην ισοδύναμη ισχύ — κάτι που μεταφράζεται άμεσα σε ταχύτερη επιτάχυνση, μικρότερο χρόνο σταθεροποίησης και πιο άμεσο έλεγχο θέσης. Σε μια μηχανή που εκτελεί εκατοντάδες κύκλους ανά ώρα, αυτά τα πλεονεκτήματα συσσωρεύονται.

Το HC-MFS43 αποστέλλεται με ευθύ άξονα και χωρίς φρένο — αυτή είναι η βασική διαμόρφωση του κινητήρα, κατάλληλη για οριζόντιους άξονες ή εφαρμογές όπου η διατήρηση θέσης κατά την απώλεια τροφοδοσίας διαχειρίζεται εξωτερικά από τον σχεδιασμό της μηχανής. Φέρει έναν απόλυτο κωδικοποιητή 17-bit ως στάνταρ, μια ενσωματωμένη συσκευή ανάδρασης που διατηρεί πλήρη πληροφορία θέσης ακόμη και κατά τη διάρκεια κύκλων απενεργοποίησης.

Επαληθευμένες Τεχνικές Προδιαγραφές

Οι προδιαγραφές προέρχονται από την επίσημη σελίδα προϊόντων της Mitsubishi Electric Factory Automation Americas και διασταυρώνονται με δημοσιευμένη τεχνική τεκμηρίωση διανομέων.

Εξαιρετικά Χαμηλή Αδράνεια — Γιατί Έχει Μεγαλύτερη Σημασία από την Ισχύ Αιχμής

Η ονομαστική ισχύς ενός κινητήρα σας λέει πόση ενέργεια μπορεί να παραδώσει συνεχώς. Η τιμή αδράνειας του ρότορά του σας λέει κάτι εξίσου σημαντικό: πόσο γρήγορα μπορεί να ανταποκριθεί σε μια αλλαγή στην εντολή ταχύτητας ή θέσης. Αυτές οι δύο ιδιότητες σχετίζονται αλλά δεν είναι ίδιες, και για πολλές εφαρμογές αυτοματισμού, τα χαρακτηριστικά αδράνειας έχουν μεγαλύτερο πρακτικό αντίκτυπο στην απόδοση της μηχανής από την ονομαστική ισχύ.

Η ροπή αδράνειας του ρότορα του HC-MFS43 είναι 0.143 × 10⁻⁴ kg·m² — μια σκόπιμα χαμηλή τιμή που επιτυγχάνεται μέσω σχεδιασμού ρότορα βελτιστοποιημένου για δυναμική απόκριση αντί για θερμική μάζα. Όταν ένας ελεγκτής εντέλλει τον κινητήρα να ξεκινήσει, να σταματήσει ή να αντιστρέψει, ο ρότορας αντιστέκεται σε αυτήν την αλλαγή ανάλογα με την αδράνειά του. Ένας ρότορας χαμηλότερης αδράνειας επιταχύνει γρηγορότερα, επιβραδύνει σε μικρότερη απόσταση και φτάνει στην εντολή θέσης νωρίτερα. Σε χιλιάδες κύκλους ανά βάρδια, ένας κινητήρας που σταθεροποιείται στην θέση στόχο 5 χιλιοστά του δευτερολέπτου γρηγορότερα από τον εναλλακτικό του είναι ένας κινητήρας που βελτιώνει την παραγωγικότητα της μηχανής με μετρήσιμο τρόπο.

Αυτός είναι ο λόγος για τον οποίο η σειρά HC-MFS αναπτύχθηκε ως μια διακριτή οικογένεια προϊόντων αντί να είναι απλώς μια μικρότερη έκδοση ενός μεγαλύτερου servo της Mitsubishi. Ο φυσικός και ηλεκτρομαγνητικός σχεδιασμός αντικατοπτρίζει τη βελτιστοποίηση για δυναμική κίνηση υψηλού κύκλου — το HC-MFS43 των 400W και το HC-MFS73 των 750W μοιράζονται την ίδια φιλοσοφία αρχιτεκτονικής, παρόλο που διαφέρουν στην ικανότητα εξόδου.

Φλάντζα 60×60mm — Χωράει Εκεί Που Άλλοι Όχι

Το μέγεθος της τετράγωνης φλάντζας 60mm του HC-MFS43 δεν είναι απλώς θέμα μικρού μεγέθους του κινητήρα. Είναι μια τυποποιημένη διάσταση μηχανικής διεπαφής που καθορίζει με ποιες διατάξεις στήριξης και σχεδιασμούς ζεύξεων είναι συμβατός ο κινητήρας. Για τους σχεδιαστές μηχανών που έχουν σχεδιάσει έναν άξονα γύρω από τη μορφή φλάντζας 60mm, μια αντικατάσταση πρέπει να φέρει την ίδια γεωμετρία φλάντζας για να τοποθετηθεί χωρίς τροποποίηση στο πλαίσιο της μηχανής.

Μεγαλύτεροι κινητήρες servo στην ίδια τη σειρά της Mitsubishi — συμπεριλαμβανομένου του HC-MFS73 με φλάντζα 80mm — είναι φυσικά ασύμβατοι με μια στήριξη σχεδιασμένη για 60mm. Αυτός είναι ένας απλός μηχανικός περιορισμός, όχι ένας συμβιβασμός στην απόδοση. Ο εξοπλισμός που κατασκευάστηκε γύρω από κινητήρες HC-MFS43 απαιτεί HC-MFS43 ή ένα ακριβές διαστασιακό ισοδύναμο, και δεδομένου ότι αυτό το εξάρτημα έχει διακοπεί, το πλεονάζον νέο απόθεμα του αρχικού αριθμού εξαρτήματος είναι συνήθως η πιο άμεση διαδρομή αντικατάστασης που είναι διαθέσιμη.

Απόλυτος Κωδικοποιητής 17-bit — Ακρίβεια Που Διαρκεί

Οι περισσότεροι κινητήρες servo που χρησιμοποιούνται σήμερα στον αυτοματισμό παραγωγής φέρουν κωδικοποιητές επαυξητικού τύπου — συσκευές ανάδρασης που μετρούν παλμούς από ένα σημείο αναφοράς που έχει καθοριστεί κατά την εκκίνηση. Ο ελεγκτής γνωρίζει πού βρίσκεται ο κινητήρας σε σχέση με το σημείο εκκίνησης, αλλά τίποτα περισσότερο. Εάν διακοπεί η τροφοδοσία, αυτή η αναφορά χάνεται και απαιτείται μια ακολουθία ομογενοποίησης πριν από την επανέναρξη της κανονικής λειτουργίας.

Ο ενσωματωμένος κωδικοποιητής του HC-MFS43 είναι απόλυτου τύπου, λειτουργώντας με ανάλυση 17-bit. Με 131.072 διακριτές θέσεις ανά περιστροφή, παρέχει τόσο λεπτή γωνιακή ανάλυση όσο και πραγματική απόλυτη γνώση θέσης — ο ελεγκτής γνωρίζει ακριβώς πού βρίσκεται ο άξονας τη στιγμή που εφαρμόζεται η τροφοδοσία, χωρίς καμία κίνηση ομογενοποίησης. Για μηχανές πολλαπλών αξόνων ή διαδικασίες όπου η ομογενοποίηση όλων των αξόνων σε κάθε εκκίνηση εισάγει χρόνο κύκλου ή ανησυχίες ασφαλείας, ο απόλυτος κωδικοποιητής είναι ένα πραγματικό λειτουργικό πλεονέκτημα ενσωματωμένο απευθείας στον κινητήρα.

Συμβατοί Ενισχυτές Servo

Το HC-MFS43 συνδυάζεται με την οικογένεια ενισχυτών MR-J2S-40, διαθέσιμη σε τέσσερις παραλλαγές διεπαφής:

Ο σωστός ενισχυτής εξαρτάται αποκλειστικά από την αρχιτεκτονική ελέγχου της μηχανής που συντηρείται. Οι ελεγκτές πολλαπλών αξόνων που βασίζονται σε SSCNET απαιτούν τον MR-J2S-40B. Αυτόνομοι άξονες ή άξονες που οδηγούνται από παλμική αλυσίδα χρησιμοποιούν τον MR-J2S-40A. Εάν ο υπάρχων ενισχυτής στη μηχανή είναι ήδη λειτουργικός, δεν χρειάζεται να αντικατασταθεί κατά την αντικατάσταση μόνο του κινητήρα — η αντικατάσταση του κινητήρα είναι μια άμεση φυσική και ηλεκτρική ανταλλαγή, εφόσον ο πλήρης αριθμός εξαρτήματος ταιριάζει.

Παραλλαγές Μοντέλων στην Οικογένεια HC-MFS43

Παρήχθησαν διάφορες παραλλαγές με επίθημα του HC-MFS43 για να καλύψουν διαφορετικές απαιτήσεις άξονα και φρένου:

Κάθε παραλλαγή φέρει τις ίδιες βασικές ηλεκτρικές προδιαγραφές και προδιαγραφές απόδοσης. Η διαμόρφωση του φρένου και του άξονα καθορίζει τη φυσική εφαρμογή και τις απαιτήσεις της εφαρμογής — μια μηχανή σχεδιασμένη για ζεύξη με κλειδί απαιτεί την παραλλαγή K. ένας κάθετος άξονας ή μια εφαρμογή διατήρησης θέσης απαιτεί την παραλλαγή B. Αυτή η καταχώριση καλύπτει την στάνταρ παραλλαγή HC-MFS43 με ευθύ άξονα και χωρίς φρένο.

Πού Χρησιμοποιείται Συνήθως το HC-MFS43

Ο συνδυασμός συμπαγούς μεγέθους, εξαιρετικά χαμηλής αδράνειας και ανάδρασης υψηλής ανάλυσης του κινητήρα τον καθιστά κατάλληλο για ένα προβλέψιμο εύρος εφαρμογών. Άξονες καρπού ρομποτικών άκρων και ελαφριοί ενεργοποιητές αρθρώσεων — όπου το φυσικό μέγεθος και η αδράνεια έχουν σημασία επειδή ο κινητήρας είναι μέρος της κινούμενης μάζας. Εξοπλισμός pick-and-place όπου ο ρυθμός κύκλου είναι στόχος απόδοσης και η ταχύτητα απόκρισης του servo περιορίζει άμεσα την παραγωγικότητα. Δευτερεύοντες άξονες τοποθέτησης CNC πολλαπλών αξόνων, όπως αλλαγείς εργαλείων, περιστροφικά εξαρτήματα και δευτερεύουσες ατράκτους σε μικρότερα κέντρα κατεργασίας. Εξοπλισμός χειρισμού ημιαγωγών όπου η καθαριότητα, η ακρίβεια και ο συμπαγής παράγοντας μορφής είναι όλες ταυτόχρονες απαιτήσεις. Κινητήρες μεταφορικών ταινιών και περιστροφικών πινάκων σε μηχανές συναρμολόγησης με περιορισμένους χώρους.

Σε όλες αυτές τις περιπτώσεις, το HC-MFS43 συνήθως δεν είναι ο κινητήρας που κάνει την κύρια βαριά εργασία. Είναι ο κινητήρας που είναι υπεύθυνος για μια ακριβή, γρήγορη, δευτερεύουσα κίνηση — και σε αυτόν τον ρόλο, η χαμηλή αδράνεια και η υψηλή ανάλυση μετρούν περισσότερο από την ονομαστική ισχύ.

Σημείωση Προμήθειας — Διακοπείσα Εξάρτημα OEM

Η Mitsubishi Electric διέκοψε τη σειρά HC-MFS μαζί με την ευρύτερη οικογένεια κινητήρων HC. Το HC-MFS43 δεν κατασκευάζεται πλέον και δεν είναι διαθέσιμο μέσω εξουσιοδοτημένων καναλιών διανομής της Mitsubishi. Αυτό που παραμένει σε κυκλοφορία είναι πρωτότυπο εργοστασιακό απόθεμα παραγωγής που διατηρείται από προμηθευτές βιομηχανικού πλεονάσματος — μονάδες που αποθηκεύτηκαν πριν κλείσει η γραμμή και δεν έχουν εγκατασταθεί ή χρησιμοποιηθεί ποτέ.

Για τη συντήρηση εξοπλισμού που κατασκευάστηκε γύρω από αυτόν τον κινητήρα, το νέο πλεονάζον απόθεμα είναι η σωστή διαδρομή προμήθειας. Μια επισκευασμένη ή ανακατασκευασμένη μονάδα εισάγει ένα άγνωστο ιστορικό σέρβις σε έναν κρίσιμο άξονα μηχανής. Μια μονάδα καινούργια στο κουτί από την αρχική παραγωγή είναι μια γνωστή ποσότητα: ίδια εργοστασιακή συναρμολόγηση, ίδια πρότυπα ποιότητας, ίδιες μηχανικές διαστάσεις και ηλεκτρικά χαρακτηριστικά με τον κινητήρα που αντικαθιστά.

Αυτή η καταχώριση αποστέλλεται από την αρχική εργοστασιακή σφραγισμένη συσκευασία της Mitsubishi Electric.

Συχνές Ερωτήσεις

Ε1: Το HC-MFS43 δεν έχει φρένο. Είναι ασφαλές να χρησιμοποιηθεί σε κάθετο άξονα;

Ένας κινητήρας servo χωρίς φρένο μπορεί να χρησιμοποιηθεί σε κάθετο άξονα, αλλά απαιτεί προσεκτική μηχανική εξέταση. Χωρίς φρένο συγκράτησης, ο άξονας βασίζεται αποκλειστικά στον ενισχυτή servo και τη ροπή του κινητήρα για να διατηρήσει τη θέση όταν η μηχανή είναι σταματημένη ή η τροφοδοσία είναι κομμένη. Εάν το servo είναι ενεργά ενεργοποιημένο και λειτουργικό, ο κινητήρας διατηρεί τη θέση κανονικά. Εάν χαθεί η τροφοδοσία ή ο ενισχυτής παρουσιάσει σφάλμα, δεν υπάρχει τίποτα μηχανικά που να εμποδίζει τον άξονα να κινηθεί λόγω βαρύτητας. Για κάθετα φορτία όπου η ανεξέλεγκτη κίνηση προς τα κάτω θα προκαλούσε ζημιά σε εργαλεία, προϊόντα ή θα δημιουργούσε κίνδυνο ασφαλείας, η σωστή επιλογή είναι το HC-MFS43B — η ηλεκτρομαγνητικά φρενάριζόμενη παραλλαγή που κλειδώνει μηχανικά τον άξονα κατά την απώλεια τροφοδοσίας. Το στάνταρ HC-MFS43 είναι κατάλληλο για οριζόντιους άξονες ή κάθετους άξονες όπου το φορτίο είναι ισορροπημένο, αρκετά ελαφρύ ώστε η κίνηση λόγω βαρύτητας να είναι αποδεκτή, ή όπου παρέχεται ξεχωριστό εξωτερικό μηχανικό φρενάρισμα από τον σχεδιασμό της μηχανής.

Ε2: Ποια είναι η διαφορά στην απόδοση μεταξύ του HC-MFS43 και του μεγαλύτερου HC-MFS73;

Το HC-MFS73 έχει ονομαστική ισχύ 750W έναντι 400W του HC-MFS43 — περίπου 87% περισσότερη συνεχή ισχύ εξόδου. Η ονομαστική ροπή του 73 είναι 2.4 N·m σε σύγκριση με 1.3 N·m του 43, και η ροπή αιχμής κλιμακώνεται παρόμοια. Και οι δύο κινητήρες μοιράζονται την ίδια αρχιτεκτονική απόλυτου κωδικοποιητή 17-bit και την ίδια φιλοσοφία σχεδιασμού εξαιρετικά χαμηλής αδράνειας, και και οι δύο λειτουργούν με ονομαστική ταχύτητα 3.000 σ.α.λ. Η βασική φυσική διαφορά είναι το μέγεθος της φλάντζας: το HC-MFS73 χρησιμοποιεί φλάντζα 80×80mm, ενώ το HC-MFS43 χρησιμοποιεί 60×60mm. Αυτό σημαίνει ότι οι δύο κινητήρες δεν είναι μηχανικά εναλλάξιμοι στις περισσότερες εγκαταστάσεις μηχανών — οι οπές στήριξης, οι διαστάσεις ζεύξεων και ο διαθέσιμος χώρος διαφέρουν. Η επιλογή μεταξύ τους καθορίζεται σχεδόν πάντα από τον αρχικό σχεδιασμό της μηχανής, όχι από μια ελεύθερη επιλογή μεταξύ ισοδύναμων επιλογών.

Ε3: Μπορεί το HC-MFS43 να οδηγηθεί από έναν νεότερο ενισχυτή σειράς MR-J4;

Όχι άμεσα σε τυπική διαμόρφωση. Η οικογένεια ενισχυτών MR-J4 χρησιμοποιεί ένα διαφορετικό πρωτόκολλο διεπαφής κωδικοποιητή από τον ενσωματωμένο κωδικοποιητή του HC-MFS43, οπότε μια άμεση σύνδεση καλωδίου μεταξύ ενός ενισχυτή J4 και ενός κινητήρα HC-MFS43 δεν λειτουργεί χωρίς πρόσθετη προσαρμογή. Η Mitsubishi Electric ανέπτυξε ένα σύνολο εργαλείων ανανέωσης — ειδικά κιτ καλωδίωσης που χρησιμοποιούνται σε συνδυασμό με ενισχυτές MR-J4-DU_B-RJ020 — για να επιτρέψουν στους οδηγούς J4 να ελέγχουν παλαιότερους κινητήρες σειράς HC. Αυτή είναι μια τεκμηριωμένη διαδρομή μετανάστευσης, αλλά δεν είναι μια απλή αντικατάσταση plug-and-play: απαιτεί το σωστό σετ καλωδίων ανανέωσης και συγκεκριμένη διαμόρφωση παραμέτρων από την πλευρά του ενισχυτή J4. Εάν συντηρείτε μια υπάρχουσα μηχανή και απλώς χρειάζεται να αντικαταστήσετε έναν αποτυχημένο κινητήρα HC-MFS43, η αντικατάστασή του με έναν άλλο HC-MFS43 που οδηγείται από τον αρχικό ενισχυτή MR-J2S-40 είναι η απλούστερη και πιο αξιόπιστη διαδρομή.

Ε4: Το αναγραφόμενο βάρος είναι 1.45 kg. Περιλαμβάνει το βάρος της συσκευασίας για σκοπούς αποστολής;

Η τιμή 1.45 kg είναι το καθαρό βάρος του κινητήρα όπως ορίζεται στην τεκμηρίωση προϊόντων της Mitsubishi Electric — μόνο η μονάδα του κινητήρα, χωρίς συσκευασία. Το πραγματικό βάρος αποστολής, συμπεριλαμβανομένων των αρχικών υλικών συσκευασίας εργοστασίου, είναι υψηλότερο. Για διεθνείς αποστολές, το μικτό βάρος συσκευασίας χρησιμοποιείται από τον μεταφορέα για τον υπολογισμό των χρεώσεων μεταφοράς. Εάν χρειάζεστε το ακριβές βάρος αποστολής για υπολογισμούς δασμών εισαγωγής ή κράτηση μεταφοράς, επικοινωνήστε μαζί μας απευθείας πριν από την παραγγελία σας και μπορούμε να παρέχουμε το πραγματικό βάρος συσκευασίας για τη συγκεκριμένη μονάδα που αποστέλλεται.

Ε5: Τι συμβαίνει εάν η αδράνεια φορτίου στο HC-MFS43 είναι πολύ υψηλή σε σχέση με την αδράνεια του κινητήρα;

Οι οδηγίες της Mitsubishi για το HC-MFS43 συνιστούν ότι η ροπή αδράνειας φορτίου που συνδέεται στον άξονα του κινητήρα δεν πρέπει να υπερβαίνει τις 30 φορές τη ροπή αδράνειας του ίδιου του ρότορα του κινητήρα. Η αδράνεια του ρότορα του κινητήρα είναι 0.143 × 10⁻⁴ kg·m², οπότε η συνιστώμενη μέγιστη αδράνεια φορτίου είναι περίπου 4.29 × 10⁻⁴ kg·m². Η υπέρβαση αυτής της αναλογίας δεν προκαλεί απαραίτητα άμεση βλάβη, αλλά υποβαθμίζει τη δυναμική συμπεριφορά του συστήματος servo: οι παράμετροι ρύθμισης του ελεγκτή, οι οποίες υποθέτουν ένα ορισμένο εύρος αναλογίας αδράνειας, γίνονται λιγότερο αποτελεσματικές. Τα συμπτώματα περιλαμβάνουν συνήθως υπέρβαση στις κινήσεις θέσης, συντονισμό ή ταλάντωση κατά την επιβράδυνση και δυσκολία στην επίτευξη σταθερών ρυθμίσεων κέρδους. Εάν η εφαρμογή σας τοποθετεί αδράνεια φορτίου πάνω από τη συνιστώμενη αναλογία, συμβουλευτείτε τα εργαλεία επιλογής servo της Mitsubishi Electric ή την τεχνική υποστήριξη πριν οριστικοποιήσετε την επιλογή του κινητήρα, καθώς ένας διαφορετικός κινητήρας ή μια διαμορφωμένη με κιβώτιο ταχυτήτων μπορεί να είναι πιο κατάλληλος.
