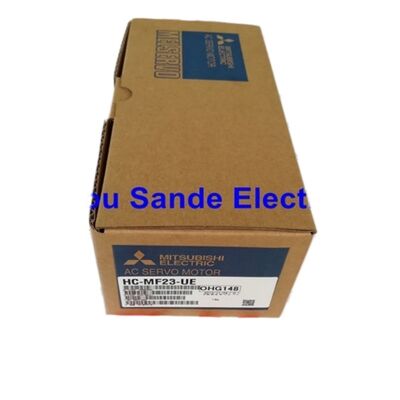

Κινητήρας AC Servo Mitsubishi HC-MF23-UE — 200W, Εξαιρετικά Χαμηλής Αδράνειας, Πρότυπο EN/UL, Σειρά MR-J2

Μάρκα: Mitsubishi Electric

Σειρά: MELSERVO HC-MF

Πλατφόρμα: MR-J2

Αριθμοί Εξαρτημάτων: HC-MF23-UE / HCMF23UE

Καινούργιο σε Αρχική Συσκευασία | Δωρεάν Ταχεία Αποστολή | Σε Απόθεμα

Μικρός Κινητήρας, Σοβαρές Πιστοποιήσεις Ελέγχου Κίνησης

Το HC-MF23-UE δεν ξεχωρίζει βάσει της ονομαστικής του ισχύος. Στα 200W, είναι ένας συμπαγής, χαμηλής χωρητικότητας κινητήρας servo με κάθε μέτρο — και αυτό ακριβώς είναι το ζητούμενο. Στην αυτοματοποίηση ακριβείας, η ικανότητα τοποθέτησης ενός μικρού φορτίου γρήγορα, με ακρίβεια και επαναληπτικά χιλιάδες φορές ανά βάρδια σπάνια είναι συνάρτηση της ακατέργαστης ισχύος. Είναι συνάρτηση του πόσο γρήγορα μπορεί να ανταποκριθεί ο κινητήρας σε μια αλλαγή στην εντολή θέσης, πόσο πιστά ακολουθεί το προφίλ ταχύτητας που έχει υπολογίσει ο ελεγκτής, και πόσο λίγο αποκλίνει από την εντολή διαδρομής όταν ο κύκλος ξεκινά ξανά.

Το HC-MF23-UE κατασκευάστηκε με αυτές τις προτεραιότητες. Ανήκει στην οικογένεια HC-MF της Mitsubishi Electric — μια σειρά κινητήρων servo που αναπτύχθηκε ειδικά για εφαρμογές εξαιρετικά χαμηλής αδράνειας, μικρής χωρητικότητας εντός της πλατφόρμας servo MR-J2. Ο κινητήρας δεν φέρει ηλεκτρομαγνητικό φρένο και χρησιμοποιεί έναν τυπικό ευθύ άξονα, καθιστώντας τον τη βασική διαμόρφωση για οριζόντια τοποθέτηση άξονα, ελαφριές κεφαλές pick-and-place και μηχανισμούς υψηλής συχνότητας ευρετηρίασης όπου η εφαρμογή δεν απαιτεί συγκράτηση άξονα σε συνθήκες απενεργοποίησης.

Το επίθημα -UE δηλώνει τη συμμόρφωση τόσο με τα διεθνή πρότυπα EN (Ευρωπαϊκά) όσο και με τα UL/C-UL (Βορειοαμερικανικά), καθιστώντας αυτόν τον κινητήρα κατάλληλο για κατασκευαστές μηχανημάτων που αποστέλλουν εξοπλισμό σε αγορές της Βόρειας Αμερικής και της Ευρώπης χωρίς να απαιτούνται ξεχωριστές τροποποιήσεις συμμόρφωσης στον ίδιο τον κινητήρα servo.

Τεχνικές Προδιαγραφές

Οι προδιαγραφές προέρχονται από την τεκμηρίωση της σειράς Mitsubishi Electric MELSERVO HC-MF, το εγχειρίδιο οδηγιών του σερβοενισχυτή MR-J2-CT και επαληθευμένες καταχωρήσεις προϊόντων στην Mitsubishi Electric Factory Automation Americas.

Εξαιρετικά Χαμηλή Αδράνεια σε Πλαίσιο 200W

Το καθοριστικό χαρακτηριστικό της σειράς HC-MF — συμπεριλαμβανομένου του HC-MF23-UE — είναι η σχέση μεταξύ της ισχύος εξόδου και της αδράνειας του ρότορα. Η Mitsubishi Electric σχεδίασε αυτήν την οικογένεια γύρω από έναν ρότορα βελτιστοποιημένο για δυναμική απόκριση αντί για θερμική χωρητικότητα. Το αποτέλεσμα είναι ένας κινητήρας που μπορεί να επιταχύνει και να επιβραδύνει ένα μικρό φορτίο εξαιρετικά γρήγορα χωρίς να απαιτείται υπερμεγέθης υλικό οδήγησης για τη διαχείριση των δυναμικών.

Γιατί έχει σημασία η αδράνεια του ρότορα στα 200W; Επειδή οι εφαρμογές που χρησιμοποιούν έναν κινητήρα servo 200W σε μια φλάντζα 60mm σχεδόν ποτέ δεν κάνουν αργή, σταθερή εργασία. Κάνουν γρήγορη, επαναλαμβανόμενη τοποθέτηση: ένα δάκτυλο αρπάγης να ανοίγει και να κλείνει, ένας μικρός περιστροφικός δίσκος να ευρετηριάζει μεταξύ σταθμών, ένας μηχανισμός τοποθέτησης φακού να κάνει διορθώσεις υπο-χιλιοστού δεκάδες φορές ανά δευτερόλεπτο. Σε αυτές τις περιπτώσεις χρήσης, η ικανότητα του κινητήρα να σταθεροποιείται γρήγορα στην εντολή θέση — και να το κάνει αυτό χωρίς ταλάντωση ή υπέρβαση — καθορίζει την παραγωγικότητα του μηχανήματος πολύ περισσότερο από την ονομαστική ισχύ.

Οι κινητήρες εξαιρετικά χαμηλής αδράνειας το επιτυγχάνουν αυτό ελαχιστοποιώντας τη περιστροφική μάζα που πρέπει να ξεπεραστεί με κάθε αντιστροφή κατεύθυνσης. Κάθε watt διαθέσιμης ροπής πηγαίνει στην αλλαγή της κατάστασης κίνησης του φορτίου, αντί να δαπανάται για την υπέρβαση της δικής του μηχανικής αντίστασης του κινητήρα στην αλλαγή.

Το Επίθημα -UE: Τι Σημαίνει Πραγματικά η Διεθνής Συμμόρφωση

Το επίθημα που επισυνάπτεται σε αυτόν τον αριθμό εξαρτήματος δεν είναι ασήμαντη λεπτομέρεια — καθορίζει εάν ο κινητήρας μπορεί να εγκατασταθεί νόμιμα σε εξοπλισμό που προορίζεται για ορισμένες αγορές.

Η ονομασία -UE της Mitsubishi σημαίνει ότι ο κινητήρας έχει κατασκευαστεί και δοκιμαστεί για να συμμορφώνεται ταυτόχρονα με δύο πλαίσια προτύπων:

Πρότυπο EN — οι απαιτήσεις Ευρωπαϊκών Προτύπων για ηλεκτρικά περιστρεφόμενα μηχανήματα, συμπεριλαμβανομένης της σειράς IEC/EN 60034. Ο εξοπλισμός που πωλείται εντός του Ευρωπαϊκού Οικονομικού Χώρου με σήμανση CE πρέπει να περιλαμβάνει συμβατά εξαρτήματα, και ο κινητήρας servo εμπίπτει στο πεδίο εφαρμογής αυτής της απαίτησης. Ένας κινητήρας συμβατός με το EN έχει δοκιμαστεί για ευρωπαϊκή ηλεκτρομαγνητική συμβατότητα, χαμηλή τάση και απαιτήσεις οδηγιών μηχανημάτων.

Πρότυπο UL/C-UL — Underwriters Laboratories και ο Καναδικός αντίστοιχός τους (CSA). Η πιστοποίηση UL απαιτείται ή προτιμάται έντονα για εξοπλισμό που εγκαθίσταται στις Ηνωμένες Πολιτείες και τον Καναδά, ιδιαίτερα σε εμπορικές και βιομηχανικές εγκαταστάσεις όπου η ασφάλιση, οι οικοδομικοί κανονισμοί ή οι πολιτικές προμηθειών των πελατών επιβάλλουν πιστοποιημένα εξαρτήματα.

Για τους κατασκευαστές μηχανημάτων και τους ολοκληρωτές συστημάτων που εργάζονται σε παγκόσμιες αγορές, η έκδοση -UE εξαλείφει την ανάγκη για προσδιορισμό ξεχωριστών παραλλαγών κινητήρων για εγκαταστάσεις στη Βόρεια Αμερική έναντι της Ευρώπης. Ο ίδιος HC-MF23-UE μπορεί να ενσωματωθεί σε εξοπλισμό που αποστέλλεται σε οποιαδήποτε αγορά. Το τυπικό HC-MF23 (χωρίς -UE) δεν φέρει αυτές τις πιστοποιήσεις — αυτή δεν είναι μια αισθητική διαφορά.

Συμβατοί Ενισχυτές Servo — Οικογένεια MR-J2

Το HC-MF23-UE συνδυάζεται με την οικογένεια ενισχυτών MR-J2-20. Το μοντέλο του ενισχυτή καθορίζει τη διεπαφή ελέγχου και την αρχιτεκτονική επικοινωνίας του άξονα servo:

Σε ένα υπάρχον μηχάνημα, ο ενισχυτής είναι ήδη εγκατεστημένος και διαμορφωμένος. Η εργασία αντικατάστασης του κινητήρα είναι απλώς η αντιστοίχιση του αριθμού εξαρτήματος στην πινακίδα με τον κινητήρα αντικατάστασης. Ο ενισχυτής δεν χρειάζεται να αλλάξει όταν ο κινητήρας αντικαθίσταται με έναν πανομοιότυπο HC-MF23-UE. Εάν ο υπάρχων ενισχυτής αντικαθίσταται επίσης ή εάν το μηχάνημα επανασχεδιάζεται, επιλέξτε την παραλλαγή διεπαφής που ταιριάζει με την αρχιτεκτονική του διαύλου ελέγχου του μηχανήματος.

Παραλλαγές HC-MF23 με μια Ματιά

Ο βασικός κινητήρας HC-MF23 παρήχθη σε διάφορες διαμορφώσεις για να καλύψει διαφορετικές απαιτήσεις άξονα και φρένου. Όλοι φέρουν τις ίδιες βασικές προδιαγραφές 200W, 0,64 N·m, 3.000 σ.α.λ.:

Αυτή η καταχώρηση είναι το HC-MF23-UE — ευθύς άξονας, χωρίς φρένο, συμβατό με EN/UL/C-UL. Η σωστή παραλλαγή για την εφαρμογή σας εξαρτάται από το εάν απαιτείται ηλεκτρομαγνητικό φρένο συγκράτησης και εάν απαιτείται συμμόρφωση με διεθνή πρότυπα για την αγορά-στόχο σας.

Προφίλ Εφαρμογής

Το HC-MF23-UE είναι ειδικά κατασκευασμένο για έναν συγκεκριμένο τύπο μηχανήματος. Όχι βαριά μηχανουργική κατεργασία. Όχι άξονες οδήγησης πολλαπλών κιλοβάτ. Ο τομέας ενός κινητήρα servo εξαιρετικά χαμηλής αδράνειας 200W σε μια φλάντζα 60mm είναι η συμπαγής, γρήγορη, αυτοματοποίηση ακριβείας:

Εξοπλισμός ηλεκτρονικής συναρμολόγησης — μηχανισμοί pick-and-place εξαρτημάτων, χειρισμός PCB, εισαγωγή συνδετήρων λεπτού βήματος. Οι ρυθμοί κύκλου σε αυτές τις εφαρμογές μπορούν να υπερβούν τις εκατοντάδες λειτουργίες ανά λεπτό, και η μάζα που κινείται είναι αρκετά ελαφριά ώστε η αδράνεια του κινητήρα να είναι ο περιοριστικός παράγοντας για τον χρόνο σταθεροποίησης.

Κατασκευή ημιαγωγών και επίπεδων οθονών — χειρισμός πλακετών, τοποθέτηση δίσκου και μηχανισμοί μεταφοράς όπου ο έλεγχος μόλυνσης, η συμπαγής διάταξη και η ακρίβεια τοποθέτησης είναι εξίσου σημαντικοί περιορισμοί.

Μηχανήματα συσκευασίας και επισήμανσης — κεφαλές εφαρμογής ετικετών, έλεγχος εγγραφής για διαδικασίες τροφοδοσίας με ρολό, και μηχανισμοί πλήρωσης ή πώματος μικρής μορφής όπου ο άξονας πρέπει να παραμένει συγχρονισμένος με μια ροή προϊόντων.

Αυτοματοποίηση ιατρικών και εργαστηριακών συσκευών — ρομπότ πιπέτας, χειριστές πλακιδίων και δίσκοι τοποθέτησης αναλυτικών οργάνων. Η δυνατότητα απόλυτης ανάδρασης του σειριακού κωδικοποιητή είναι σχετική εδώ, όπου η απώλεια αναφοράς θέσης κατά τη διάρκεια κύκλων τροφοδοσίας μπορεί να επηρεάσει την ακεραιότητα της διαδικασίας.

Συναρμολογητικά εξαρτήματα πολλαπλών αξόνων — μεμονωμένοι άξονες σε ένα μεγαλύτερο σύστημα όπου κάθε άξονας φέρει ένα μικρό μηχανικό ωφέλιμο φορτίο και η συνολική απόδοση του συστήματος εξαρτάται από όλους τους άξονες που ολοκληρώνουν τις κινήσεις τους εντός ενός αυστηρού προϋπολογισμού κύκλου.

Αποστολή και Κατάσταση

Αυτή η μονάδα αποστέλλεται καινούργια, σε αρχική σφραγισμένη συσκευασία της Mitsubishi Electric. Περιλαμβάνεται δωρεάν ταχεία αποστολή. Οι διεθνείς παραγγελίες αποστέλλονται μέσω DHL Express, FedEx International Priority ή UPS Express με πλήρη παρακολούθηση από την αποστολή έως την παράδοση. Οι μονάδες σε απόθεμα προετοιμάζονται για αποστολή την ίδια εργάσιμη ημέρα για παραγγελίες που τοποθετούνται πριν από την καθημερινή προθεσμία του μεταφορέα.

Συχνές Ερωτήσεις

Ε1: Το HC-MF23-UE αναφέρεται ως διακοπείσα. Μπορώ ακόμα να βρω καινούργιες μονάδες, και είναι μια νέα μονάδα πλεονάσματος ισοδύναμη με μια νέα μονάδα OEM;

Η Mitsubishi Electric διέκοψε τη σειρά HC-MF ως μέρος της ευρύτερης μετάβασης από την πλατφόρμα servo MR-J2. Το εξάρτημα δεν κατασκευάζεται πλέον και δεν είναι διαθέσιμο μέσω ενεργών εξουσιοδοτημένων καναλιών της Mitsubishi. Ωστόσο, νέο απόθεμα πλεονάσματος σε κουτί από την αρχική παραγωγή συνεχίζει να κυκλοφορεί στην αγορά βιομηχανικών ανταλλακτικών. Μια νέα μονάδα πλεονάσματος — σφραγισμένη εργοστασιακά, ανοιγμένη, με την αρχική συσκευασία και την ετικέτα της Mitsubishi άθικτες — είναι σε κάθε λειτουργική και μηχανική πτυχή πανομοιότυπη με αυτό που αρχικά παραδόθηκε μέσω εξουσιοδοτημένης διανομής. Δεν έχει ποτέ εγκατασταθεί, ενεργοποιηθεί ή επισκευαστεί. Για ένα μηχάνημα που σχεδιάστηκε γύρω από το HC-MF23-UE, αυτή είναι η απλή διαδρομή συντήρησης. Η εναλλακτική — η χρήση επισκευασμένης ή ανακατασκευασμένης μονάδας — εισάγει ένα άγνωστο ιστορικό σέρβις και συνήθως απαιτεί επαλήθευση απόδοσης μετά την εγκατάσταση.

Ε2: Ποια είναι η διαφορά μεταξύ του HC-MF23-UE και του νεότερου HC-MFS23; Μπορεί η έκδοση MFS να αντικαταστήσει την έκδοση MF;

Οι σειρές HC-MF και HC-MFS είναι διαφορετικές γενιές προϊόντων από διαφορετικές πλατφόρμες servo. Το HC-MF23-UE ανήκει στην πλατφόρμα MR-J2. το HC-MFS23 ανήκει στην πλατφόρμα MR-J2S (Super). Και οι δύο κινητήρες έχουν ονομαστική ισχύ 200W με την ίδια ονομαστική ροπή 0,64 N·m και ονομαστική ταχύτητα 3.000 σ.α.λ., και και οι δύο χρησιμοποιούν φλάντζα 60×60mm. Η διαφορά έγκειται στη διεπαφή του κωδικοποιητή: το HC-MF23 χρησιμοποιεί έναν σειριακό απόλυτο/ενδεικτικό κωδικοποιητή συμβατό με ενισχυτές MR-J2, ενώ το HC-MFS23 φέρει έναν απόλυτο κωδικοποιητή 17-bit σχεδιασμένο για ενισχυτές MR-J2S. Αυτές οι διεπαφές κωδικοποιητή δεν είναι άμεσα εναλλάξιμες — η σύνδεση ενός HC-MFS23 σε έναν ενισχυτή MR-J2 χωρίς προσαρμογή δεν θα λειτουργήσει σωστά. Εάν το μηχάνημα χρησιμοποιεί ενισχυτές MR-J2, ο κινητήρας αντικατάστασης πρέπει να είναι HC-MF23-UE, όχι HC-MFS23.

Ε3: Δεν περιλαμβάνεται ηλεκτρομαγνητικό φρένο σε αυτό το μοντέλο. Είναι κατάλληλο για εφαρμογή κάθετου άξονα;

Το HC-MF23-UE είναι μια παραλλαγή χωρίς φρένο, που σημαίνει ότι η θέση του άξονα διατηρείται αποκλειστικά μέσω ενεργού ελέγχου servo ενώ ο ενισχυτής είναι ενεργοποιημένος. Εάν ο ενισχυτής παρουσιάσει σφάλμα, απενεργοποιηθεί ή απενεργοποιηθεί σκόπιμα, δεν υπάρχει μηχανικός περιορισμός που να εμποδίζει τον άξονα να κινηθεί υπό την επίδραση της βαρύτητας. Για έναν οριζόντιο άξονα ή έναν κάθετο άξονα που φέρει φορτίο αρκετά ελαφρύ ώστε η κίνηση λόγω βαρύτητας να είναι αποδεκτή σε περίπτωση απώλειας τροφοδοσίας, η έκδοση χωρίς φρένο είναι λειτουργικά κατάλληλη. Για έναν κάθετο άξονα όπου η ανεξέλεγκτη κίνηση προς τα κάτω θα προκαλούσε ζημιά στο μηχάνημα, τα εργαλεία ή το τεμάχιο εργασίας — ή όπου οι κανονισμοί ασφαλείας απαιτούν μηχανικό περιορισμό — η σωστή επιλογή είναι το HC-MF23B-UE, η παραλλαγή με ηλεκτρομαγνητικό φρένο που κλειδώνει μηχανικά τον άξονα όταν αφαιρείται η τροφοδοσία του φρένου.

Ε4: Τι παρέχει ο σειριακός απόλυτος/ενδεικτικός κωδικοποιητής στο HC-MF23-UE και πώς επηρεάζει την εκκίνηση του μηχανήματος;

Ο σειριακός κωδικοποιητής στο HC-MF23-UE είναι τύπου συνδυασμού απόλυτου/ενδεικτικού, επικοινωνώντας δεδομένα θέσης στον ενισχυτή MR-J2 μέσω σειριακού πρωτοκόλλου αντί για συμβατικά σήματα παλμών τεταρτημορίου A/B. Σε απόλυτη λειτουργία (όταν έχει διαμορφωθεί μια απόλυτη θέση με εφεδρική μπαταρία στον ενισχυτή), ο κινητήρας διατηρεί την αναφορά θέσης του μέσω κύκλων τροφοδοσίας, και το μηχάνημα μπορεί να συνεχίσει τη λειτουργία μετά από ένα γεγονός απενεργοποίησης χωρίς να εκτελέσει επαναφορά αναφοράς. Σε ενδεικτική λειτουργία, απαιτείται επαναφορά αναφοράς σε κάθε εκκίνηση. Ποια λειτουργία είναι ενεργή εξαρτάται από τη διαμόρφωση παραμέτρων του ενισχυτή servo και εάν μια μπαταρία για τη διατήρηση της απόλυτης θέσης είναι συνδεδεμένη στον ενισχυτή. Αυτή δεν είναι μια διαφορά υλικού στον ίδιο τον κινητήρα — είναι μια επιλογή διαμόρφωσης συστήματος που γίνεται κατά την ανάθεση του μηχανήματος.

Ε5: Μπορεί το HC-MF23-UE να οδηγηθεί από έναν πιο σύγχρονο ενισχυτή Mitsubishi όπως η σειρά MR-J4;

Το HC-MF23-UE και οι ενισχυτές της σειράς MR-J4 δεν είναι άμεσα συμβατοί χωρίς πρόσθετο υλικό προσαρμογής. Το MR-J4 χρησιμοποιεί διαφορετικό πρωτόκολλο επικοινωνίας κωδικοποιητή από τον σειριακό κωδικοποιητή του HC-MF23-UE, και μια άμεση σύνδεση καλωδίου μεταξύ των δύο δεν θα παράγει λειτουργικό άξονα servo. Η Mitsubishi Electric ανέπτυξε κιτ ανανέωσης — συγκεκριμένα τον ενισχυτή MR-J4-DU_B-RJ020 σε συνδυασμό με καλώδια ανανέωσης MR-J2S — ως μια τεκμηριωμένη διαδρομή μετάβασης από MR-J2S σε MR-J4. Ωστόσο, σημειώστε ότι αυτή η διαδρομή αναπτύχθηκε κυρίως για κινητήρες MR-J2S (όχι MR-J2). Για κινητήρες της σειράς HC-MF στην αρχική πλατφόρμα MR-J2, η συμβατότητα με τα κιτ ανανέωσης θα πρέπει να επιβεβαιωθεί με την τεχνική υποστήριξη της Mitsubishi Electric πριν από την ανάληψη αναβάθμισης ενισχυτή. Για απλή αντικατάσταση κινητήρα σε ένα υπάρχον μηχάνημα, η αντικατάσταση του HC-MF23-UE με άλλο HC-MF23-UE που οδηγείται από τον αρχικό ενισχυτή MR-J2-20 παραμένει η απλούστερη και πιο αξιόπιστη προσέγγιση.
