Σερβοκινητήρας Mitsubishi HA-FE63W2 — 600W, 3000 σ.α.λ., Σειρά MELSERVO HA-FE

Επισκόπηση

Ο Mitsubishi HA-FE63W2 (αναφέρεται επίσης ως HAFE63W2) είναι ένας σερβοκινητήρας AC 600 watt από τη σειρά MELSERVO HA-FE της Mitsubishi Electric — μια οικογένεια κινητήρων χαμηλής αδράνειας, μικρής χωρητικότητας, σχεδιασμένων για συμπαγείς άξονες μηχανών όπου η γρήγορη επιτάχυνση και η ακριβής τοποθέτηση είναι οι προτεραιότητες. Με ονομαστική ταχύτητα 3.000 σ.α.λ., ο HA-FE63W2 βρίσκεται στην κορυφή της σειράς μικρής χωρητικότητας HA-FE, προσφέροντας την υψηλότερη απόδοση στη σειρά, διατηρώντας παράλληλα τη συμπαγή φλάντζα που καθιστά αυτούς τους κινητήρες κατάλληλους για περιορισμένους χώρους εγκατάστασης.

Η σειρά HA-FE κατέχει έναν συγκεκριμένο ρόλο στην ιστορία των προϊόντων MELSERVO. Αυτοί οι κινητήρες σχεδιάστηκαν για εφαρμογές που απαιτούν στενή απόκριση βρόχου ταχύτητας και επαναλαμβανόμενη τοποθέτηση χωρίς τον όγκο ενός κινητήρα μεσαίας χωρητικότητας. Η κατασκευή AC χωρίς ψήκτρες σημαίνει μηδενική συντήρηση ψύκτρων, και ο σφραγισμένος κωδικοποιητής παρέχει ανάδραση θέσης που ο συνδεδεμένος ενισχυτής MR-J2 χρησιμοποιεί για πλήρως κλειστού βρόχου μεταγωγής. Τα δεδομένα αναγνώρισης κινητήρα που είναι αποθηκευμένα στον κωδικοποιητή επιτρέπουν στον ενισχυτή να αναγνωρίζει αυτόματα τον συνδεδεμένο κινητήρα κατά την ενεργοποίηση — ένα χαρακτηριστικό του MR-J2 που εξαλείφει τη χειροκίνητη εισαγωγή παραμέτρων και μειώνει τον κίνδυνο θέσης σε λειτουργία.

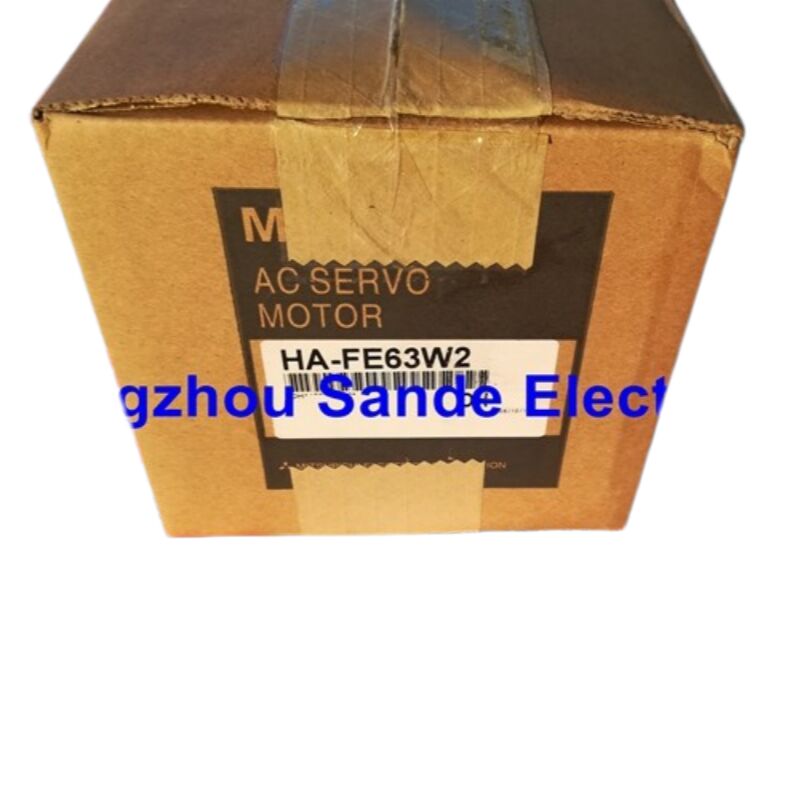

Ο HA-FE63W2 είναι ένα προϊόν που έχει καταργηθεί. Μονάδες νέου-παλιού αποθέματος παραμένουν διαθέσιμες μέσω βιομηχανικών πλεονασμάτων και εξειδικευμένων προμηθευτών σερβοκινητήρων, καθιστώντας τον σωστή αντικατάσταση για υπάρχουσες μηχανές που έχουν ήδη κατασκευαστεί γύρω από αυτόν τον κινητήρα και τους συνδεδεμένους ενισχυτές του.

Βασικές Προδιαγραφές

Η Σειρά HA-FE: Χαμηλή Αδράνεια από Σχεδιασμό

Ο λόγος αδράνειας — ο λόγος της αδράνειας φορτίου προς την αδράνεια του κινητήρα — είναι ένας από τους πιο σημαντικούς παράγοντες στη σταθερότητα του συστήματος σερβο. Όταν η αδράνεια φορτίου είναι μεγάλη σε σχέση με τον κινητήρα, ο βρόχος ελέγχου πρέπει να εργάζεται σκληρότερα για να αποτρέψει την υπέρβαση και την ταλάντωση, ιδιαίτερα κατά τις γρήγορες αλλαγές θέσης. Η σειρά HA-FE αντιμετωπίζει αυτό διατηρώντας χαμηλή την αδράνεια του ρότορα, η οποία επεκτείνει το εύρος των φορτίων που μπορεί να χειριστεί ο κινητήρας καθαρά χωρίς την ανάγκη βαριάς απορύθμισης των κερδών του σερβο.

Για τον HA-FE63W2 στα 600W, αυτό σημαίνει ότι ο κινητήρας μπορεί να επιταχύνει και να επιβραδύνει μικρά έως μεσαία μηχανικά φορτία με καλό εύρος ζώνης — ανταποκρινόμενος σε εντολές από τον ενισχυτή MR-J2 χωρίς καθυστέρηση που διαφορετικά θα εμφανιζόταν ως σφάλμα τοποθέτησης ή υστέρηση σε εφαρμογές γρήγορου κύκλου.

Η διαμόρφωση στήριξης με φλάντζα είναι εξίσου πρακτική. Ο κινητήρας εγκαθίσταται απευθείας πάνω σε ένα πλαίσιο μηχανής ή όψη κιβωτίου ταχυτήτων, με τον άξονα να προεξέχει προς το μηχανικό φορτίο. Δεν απαιτείται εξωτερική βάση ή προσαρμογέας για τυπικές εγκαταστάσεις με φλάντζα, γεγονός που διατηρεί την ευθυγράμμιση του συστήματος μετάδοσης κίνησης απλή και μειώνει τη μηχανική συμμόρφωση μεταξύ κινητήρα και φορτίου.

Σύζευξη Συστήματος: Ενισχυτές Σειράς MR-J2

Ο HA-FE63W2 λειτουργεί με σερβοενισχυτές της σειράς Mitsubishi MR-J2-60A — η κλάση 600W της γραμμής MELSERVO-J2. Η γενιά MR-J2 εισήγαγε πολλά χαρακτηριστικά που παραμένουν σχετικά για τους χρήστες που συντηρούν υπάρχουσες εγκαταστάσεις:

Αυτόματη ρύθμιση σε πραγματικό χρόνο. Ο ενισχυτής MR-J2 παρακολουθεί συνεχώς τη δυναμική του φορτίου και προσαρμόζει τα κέρδη του σερβο σε πραγματικό χρόνο, μειώνοντας την ανάγκη για χειροκίνητη ρύθμιση κερδών κατά την τοποθέτηση της μηχανής σε λειτουργία ή μετά από μηχανικές αλλαγές.

Αυτόματη αναγνώριση κινητήρα. Τα δεδομένα προδιαγραφών του κινητήρα που είναι κωδικοποιημένα στον κωδικοποιητή του HA-FE63W2 διαβάζονται από τον ενισχυτή κατά την εκκίνηση. Η σύνδεση ασυμβίβαστου κινητήρα ενεργοποιεί συναγερμό αντί για σιωπηλή λανθασμένη λειτουργία — μια διασφάλιση που έχει σημασία σε μηχανές πολλαπλών αξόνων όπου είναι δυνατά σφάλματα καλωδίωσης.

Απόλυτη τοποθέτηση με συμβατική I/O. Με την κατάλληλη εφεδρική μπαταρία στον ενισχυτή, ο συνδυασμός MR-J2 και HA-FE63W2 μπορεί να διατηρήσει την απόλυτη θέση κατά τους κύκλους τροφοδοσίας χωρίς ξεχωριστή μονάδα απόλυτου κωδικοποιητή, απλοποιώντας την καλωδίωση σε σύγκριση με ορισμένα ανταγωνιστικά συστήματα της ίδιας εποχής.

Η σειρά ενισχυτών MR-J2 υποστηρίζει λειτουργία ελέγχου θέσης, λειτουργία ελέγχου ταχύτητας και λειτουργία ελέγχου ροπής, με δυνατότητα εναλλαγής λειτουργίας εντός του ίδιου ενισχυτή ανάλογα με τη διεπαφή ελέγχου που χρησιμοποιείται. Για τις περισσότερες εφαρμογές τοποθέτησης — την κύρια περίπτωση χρήσης για έναν κινητήρα άξονα 600W — ο έλεγχος θέσης μέσω εισόδου παλμικής αλυσίδας από ελεγκτή CNC ή PLC είναι η τυπική διαμόρφωση.

Τυπικές Εφαρμογές

Ο συνδυασμός ισχύος 600W, ταχύτητας 3.000 σ.α.λ. και σχεδιασμού χαμηλής αδράνειας του HA-FE63W2 υποδεικνύει εφαρμογές με συγκεκριμένα χαρακτηριστικά: μέτριο φορτίο, γρήγορος χρόνος κύκλου, περιορισμένος χώρος εγκατάστασης και απαίτηση για ακριβή, επαναλαμβανόμενη τοποθέτηση.

Μηχανές διάτρησης και δρομολόγησης PCB χρησιμοποιούν πολλαπλούς άξονες σερβο μικρής χωρητικότητας για την τοποθέτηση τεμαχίων εργασίας και φορέων ατράκτου. Η ταχύτητα απόκρισης έχει σημασία εδώ — όσο πιο γρήγορα μπορεί να επιταχύνει, να κινηθεί και να σταθεροποιηθεί ο άξονας, τόσο μικρότερος είναι ο χρόνος κύκλου ανά οπή.

Περιστροφικοί πίνακες μικρής χωρητικότητας σε κέντρα κατεργασίας ή εξειδικευμένα εξαρτήματα απαιτούν ακριβή γωνιακή τοποθέτηση με καθαρή επιβράδυνση στην ευρετηριασμένη θέση. Οι κινητήρες χωρίς φρένο όπως ο HA-FE63W2 βασίζονται στη λειτουργία κλειδώματος σερβο του ενισχυτή για να διατηρήσουν τη θέση σε ακινησία, η οποία λειτουργεί καλά για οριζόντια ευρετηρίαση όπου τα φορτία βαρύτητας είναι ελάχιστα.

Μηχανισμοί Pick-and-place στη συναρμολόγηση ηλεκτρονικών και στην αυτοματοποίηση εργαστηρίων απαιτούν γρήγορες κινήσεις μικρής διαδρομής με σταθερούς χρόνους σταθεροποίησης. Η χαμηλή αδράνεια της σειράς HA-FE είναι ένα πλεονέκτημα εδώ, καθώς ο κινητήρας μπορεί να αντιστρέψει γρήγορα την κατεύθυνση χωρίς το κουδούνισμα που θα εμφανιζόταν με έναν ρότορα υψηλότερης αδράνειας υπό τις ίδιες ρυθμίσεις κέρδους.

Άξονες τροφοδοσίας σε μικρές μηχανές CNC — ιδιαίτερα όπου ο σχεδιασμός της μηχανής προηγείται μεγαλύτερων πλαισίων κινητήρων — συνεχίζουν να χρησιμοποιούν κινητήρες της σειράς HA-FE ως αρχικό εξοπλισμό, και ο HA-FE63W2 χρησιμεύει ως άμεση αντικατάσταση κινητήρα όταν η αρχική μονάδα αποτύχει.

Σημειώσεις Προμήθειας για Λειτουργούς Υπαρχουσών Μηχανών

Ο HA-FE63W2 δεν παράγεται πλέον. Αυτό έχει άμεσες επιπτώσεις για όσους προμηθεύονται μονάδες για υπάρχουσα εγκατάσταση:

Οι μονάδες νέου-παλιού αποθέματος (NOS) είναι η πλησιέστερη αντιστοιχία στον αρχικό εξοπλισμό, έχοντας αποθηκευτεί αχρησιμοποίητες από την κατασκευή τους. Κατά την αγορά κινητήρων σερβο NOS, επιβεβαιώστε ότι η μπαταρία του κωδικοποιητή (εάν ισχύει) έχει συντηρηθεί ή ότι η μονάδα έχει επαληθευτεί ως λειτουργική, καθώς τα δεδομένα απόλυτης θέσης μπορούν να χαθούν εάν η εφεδρική τροφοδοσία δεν υπήρχε για παρατεταμένη περίοδο.

Ανακατασκευασμένες μονάδες από εξειδικευμένες εγκαταστάσεις επισκευής σερβο προσφέρουν μια εναλλακτική λύση στο απόθεμα NOS. Ένας σωστά ανακατασκευασμένος HA-FE63W2 θα έχει αντικατασταθεί τα ρουλεμάν, καθαριστεί ή συντηρηθεί ο κωδικοποιητής και ελεγχθεί οι περιελίξεις για ακεραιότητα μόνωσης. Για εφαρμογές υψηλού κύκλου, ένας ανακατασκευασμένος κινητήρας με νέα ρουλεμάν μπορεί στην πραγματικότητα να προσφέρει μεγαλύτερη διάρκεια ζωής από μια μονάδα NOS της οποίας το γράσο των ρουλεμάν έχει στεγνώσει εν μέρει κατά την αποθήκευση.

Ο HA-FE63W2 είναι όχι άμεσα εναλλάξιμος με νεότερες σειρές κινητήρων Mitsubishi όπως οι οικογένειες HF ή HG. Αυτοί οι κινητήρες χρησιμοποιούν διαφορετικό πρωτόκολλο κωδικοποιητή και απαιτούν αντίστοιχο ενισχυτή νέας γενιάς. Εάν έχει ληφθεί απόφαση αναβάθμισης του συστήματος σερβο, ο κινητήρας και ο ενισχυτής πρέπει να αλλαχθούν ως ταιριαστό ζεύγος. Η τοποθέτηση ενός νεότερου κινητήρα σε έναν υπάρχοντα ενισχυτή MR-J2 δεν θα λειτουργήσει.

Γιατί η Φόρτιση του Άξονα Έχει Σημασία για Εγκαταστάσεις HA-FE63

Οι σερβοκινητήρες μικρής χωρητικότητας έχουν καθορισμένα όρια στην ακτινική και θλιπτική φόρτιση στον άξονα — δυνάμεις που επιβάλλονται από ιμάντες μετάδοσης, τροχαλίες, γρανάζια ή κακή ευθυγράμμιση άμεσης σύζευξης. Η υπέρβαση αυτών των ορίων επιταχύνει τη φθορά των ρουλεμάν και μπορεί να εισάγει δονήσεις στην ανάδραση του κωδικοποιητή, προκαλώντας ασταθή συμπεριφορά ελέγχου πριν εμφανιστεί οποιοδήποτε εμφανές μηχανικό σύμπτωμα.

Για κινητήρες με φλάντζα στην κατηγορία χωρητικότητας του HA-FE63W2, η πιο συνηθισμένη πηγή υπερβολικής φόρτισης του άξονα είναι η τάση του ιμάντα. Ένας ιμάντας μετάδοσης που είναι πολύ σφιχτός επιβάλλει συνεχή ακτινική φόρτιση στον άξονα στο σημείο επαφής του ιμάντα. Κατά την εγκατάσταση ή την επαναρύθμιση της τάσης ενός ιμάντα σε κίνηση HA-FE63W2, ανατρέξτε στον πίνακα επιτρεπόμενων φορτίων της Mitsubishi για αυτόν τον κινητήρα και επαληθεύστε ότι η υπολογισμένη τάση του ιμάντα στην ακτίνα της τροχαλίας δεν υπερβαίνει το επιτρεπόμενο ακτινικό φορτίο.

Οι άξονες που κινούνται με σύζευξη είναι λιγότερο επιρρεπείς σε ακτινική υπερφόρτιση, αλλά είναι ευαίσθητοι σε γωνιακή και παράλληλη κακή ευθυγράμμιση. Η κακή ευθυγράμμιση μεταφράζεται σε περιστρεφόμενη ροπή κάμψης στον άξονα, η οποία έχει την ίδια επίδραση με ένα ακτινικό σημειακό φορτίο, αλλά περιστρέφεται με την ταχύτητα του κινητήρα. Ακόμη και μια μικρή κακή ευθυγράμμιση σύζευξης στις 3.000 σ.α.λ. δημιουργεί σημαντική φόρτιση ρουλεμάν. Ευθυγραμμίστε προσεκτικά και επανελέγξτε μετά από θερμική σταθεροποίηση.

Συχνές Ερωτήσεις

Ε1: Ποιος σερβοενισχυτής είναι συμβατός με τον HA-FE63W2;

Ο HA-FE63W2 έχει σχεδιαστεί για χρήση με ενισχυτές της σειράς Mitsubishi MR-J2-60A — την κλάση 600W της γραμμής MELSERVO-J2. Δεν είναι συμβατός με ενισχυτές της σειράς MR-J2S (που χρησιμοποιούν διαφορετικό πρωτόκολλο κωδικοποιητή) ή με ενισχυτές νεότερης γενιάς MR-J3 / MR-J4 χωρίς πρόσθετο υλικό προσαρμογέα.

Ε2: Διαθέτει ο HA-FE63W2 ηλεκτρομαγνητικό φρένο;

Όχι. Ο βασικός HA-FE63W2 δεν περιλαμβάνει ηλεκτρομαγνητικό φρένο. Είναι κατάλληλος για οριζόντιους άξονες ή εφαρμογές όπου η λειτουργία κλειδώματος σερβο του ενισχυτή παρέχει επαρκή συγκράτηση. Για κάθετους άξονες ή εφαρμογές που απαιτούν συγκράτηση κατά την απενεργοποίηση, απαιτείται παραλλαγή με φρένο (που υποδεικνύεται από την κατάληξη "B" στον αριθμό μοντέλου) ή εξωτερικός μηχανισμός φρένου.

Ε3: Μπορεί ο HA-FE63W2 να αντικατασταθεί από νεότερο κινητήρα Mitsubishi;

Όχι ως άμεση αντικατάσταση. Οι νεότεροι σερβοκινητήρες Mitsubishi (σειρές HF, HG) χρησιμοποιούν διαφορετική διεπαφή κωδικοποιητή και είναι συμβατοί μόνο με αντίστοιχους νεότερους ενισχυτές. Για να αντικατασταθεί ο HA-FE63W2 με ένα σύγχρονο ισοδύναμο, τόσο ο κινητήρας όσο και ο ενισχυτής MR-J2 πρέπει να αντικατασταθούν ταυτόχρονα με ένα ταιριαστό ζεύγος νέας γενιάς.

Ε4: Ο HA-FE63W2 αναφέρεται ως καταργημένος — είναι ακόμα διαθέσιμο νέο απόθεμα;

Ναι, μονάδες νέου-παλιού αποθέματος (NOS) συνεχίζουν να είναι διαθέσιμες μέσω εμπόρων βιομηχανικών πλεονασμάτων και εξειδικευμένων προμηθευτών σερβοκινητήρων. Πρόκειται για γνήσιους κινητήρες κατασκευασμένους από τη Mitsubishi πριν από την κατάργησή τους, οι οποίοι έχουν αποθηκευτεί σωστά. Κατά την αγορά, επιβεβαιώστε τις συνθήκες αποθήκευσης του πωλητή και εάν έχει επαληθευτεί η κατάσταση του κωδικοποιητή/μπαταρίας.

Ε5: Τι σημαίνει το "W2" στον αριθμό μέρους HA-FE63W2;

Η κατάληξη "W2" υποδηλώνει μια συγκεκριμένη παραλλαγή διαμόρφωσης καλωδίωσης ή συνδετήρα εντός της οικογένειας HA-FE63. Κατά την προμήθεια αντικατάστασης, πάντα να καθορίζετε τον πλήρη αριθμό μέρους — HA-FE63W2 — αντί για το βασικό HA-FE63 μόνο, για να διασφαλίσετε τη σωστή διεπαφή συνδετήρα και καλωδίου για την υπάρχουσα καλωδίωση της μηχανής σας.
