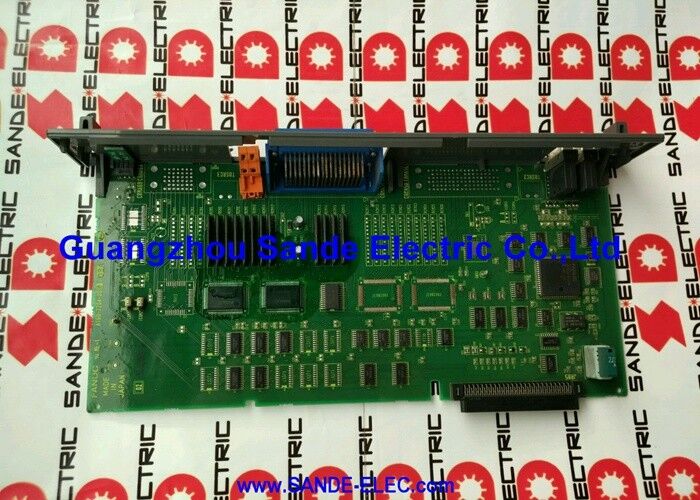

Α20Β-9001-0480 Πίνακας PCB Fanuc Α20Β90010480 A2OB-9OOI-O48O

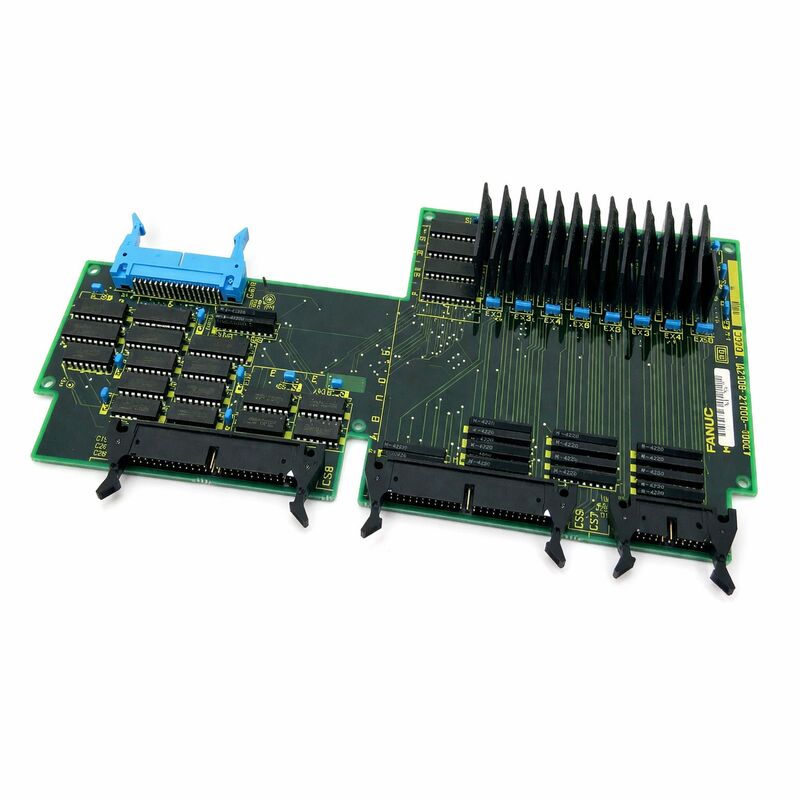

FANUC A20B-9001-0480∙ 52/40 Sub I/O PCB τύπου βυθού ∙ Piggyback I/O επέκταση για FANUC σειράς 16/18 CNC, επεκτείνει DI/DO χωρητικότητα, βιομηχανικό ανταλλακτικό

Σύνοψη

ΗFANUC A20B-9001-0480κατέχει πολύ συγκεκριμένο και πρακτικό ρόλο στην αρχιτεκτονική I/O του FANUC σειράς 16/18 CNC:δίνει σε ένα μηχάνημα περισσότερες συνδέσεις σήματος χωρίς να απαιτείται ξεχωριστή κάρτα Ε/Υ ή δεύτερος ελεγκτής.

Η πλατφόρμα υπο-Ε/Ε συνδέεται απευθείας με μια υπάρχουσα κύρια πλατφόρμα Ε/Ε, μοιράζοντας τη σύνδεση λεωφορείου της κύριας πλατφόρμας με το CNC ενώ προσθέτει τα δικά της τερματικά σήματος.

Το αποτέλεσμα είναι μια συμπαγή,οικονομικά αποδοτική επέκταση I/O που ενσωματώθηκαν από τους κατασκευαστές μηχανημάτων εργαλείων όταν η χωρητικότητα μιας ενιαίας πρωτογενούς πλακέτας I/O ήταν ανεπαρκής για το πλήρες πλήρωμα εισροών και εξόδων μιας μηχανής.

Για να κατανοήσουμε γιατί η επέκταση των I/O είναι μερικές φορές απαραίτητη, απαιτείται να γνωρίζουμε πώς κατανέμονται οι I/O των μηχανημάτων εργαλείων.

The PMC (Programmable Machine Controller) in a FANUC CNC executes the machine-specific ladder logic that controls every machine function except the actual axis and spindle motion — ATC tool selection and clamping, αλλαγή παλέτας, ενεργοποίηση/κλείσιμο ψυκτικού υγρού, μεταγωγός τσιπ, κλειδαριά πόρτας, σύστημα λίπανσης, συμπίεση του εργασιακού υλικού, τοποθέτηση αποσκευών, σταθερές στάσεις, ενεργοποίηση υδραυλικής βαλβίδας,και αμέτρητες άλλες λειτουργίες.

Κάθε μία από αυτές τις λειτουργίες παράγει και καταναλώνει σήματα I/O: μια πόρτα έχει ένα ανοιχτό όριο και ένα κλειστό όριο (2 εισροές),η υδραυλική σφίξιμο διαθέτει εντολή ηλεκτροσόκ (1 έξοδος) και επιβεβαιωμένους/μη σφιχτούς διακόπτες ορίου (2 εισόδους), ένα περιοδικό εργαλείων μπορεί να έχει ένα σήμα για κάθε αισθητήρα θέσης του περιοδικού (έως και 60+ εισροές σε μεγάλα περιοδικά).Προσθέστε αυτά σε ένα πλήρως εξοπλισμένο κέντρο επεξεργασίας και ο συνολικός αριθμός I / O υπερβαίνει εύκολα αυτό που παρέχει ένα μόνο 104/80 πλακέτο.

Βασικές προδιαγραφές

Η έξοδος τύπου νεροχύτη ∙ Τι σημαίνει για την καλωδίωση μηχανών

"Τύπος αποβλήτου" στην ορολογία Ε/Υ της FANUC σημαίνει ότι τα τρανζίστορα εξόδου τραβούν το τερματικό εξόδου προς το κοινό σιδηρόδρομο 0V όταν είναι ενεργά (λογική 1).

Η εξωτερική διάταξη ∙ μια σφραγίδα ηλεκτροσόκ, μια τροχιά ρελέ, ένας δείκτης ∙ συνδέεται μεταξύ της θετικής σιδηροτροχιάς τροφοδοσίας (+ 24VDC) και του τερματικού εξόδου.ροές ρεύματος από +24V μέσω της συσκευής και στο τερματικό εξόδου, όπου το τρανζίστορ του νεροχύτη το μεταδίδει σε 0V.

Αυτή η τοπολογία νεροχύτη (NPN) χρησιμοποιείται ευρέως σε ασιατικά εργαλεία CNC και ιαπωνικό βιομηχανικό εξοπλισμό.και οι πιλοτικοί φανοί που έχουν σχεδιαστεί για συστήματα συμβατά με το FANUC συνδέονται μεταξύ 24VDC και της ισχύος εξόδου του νεροχύτη χωρίς πρόσθετα εξαρτήματα.

Το διάγραμμα καλωδίωσης μηχανής για το συγκεκριμένο εργαλείο μηχανής δείχνει ποιες διευθύνσεις εξόδου αντιστοιχούν σε ποιες φυσικές τερματικές μονάδες εξόδου στις συνδέσεις της πλακέτας Ε/Υ,και ποιες εξωτερικές συσκευές συνδέονται με κάθε τερματικό.

The A20B-9001-0480's 40 sink outputs follow the same electrical characteristics as the primary I/O board's outputs — designed for the 24VDC machine tool control voltage standard and capable of handling the inductive loads (solenoid valve coils, αναμεταδιδόμενες περιστροφές) που είναι τυποποιημένες σε ηλεκτρικά συστήματα μηχανημάτων εργαλείων.

Θέση εγκατάστασης και σχέση με την κύρια πλακέτα I/O

Στο rack CNC της σειράς 16/18 FANUC, η κύρια πλακέτα I/O καταλαμβάνει μια καθορισμένη θέση.

Η πλακέτα A20B-9001-0480 υπο-Ε/Ε συνδέεται απευθείας με την κύρια πλακέτα μέσω ειδικού συνδέσμου επέκτασης ∙ δεν καταλαμβάνει ανεξάρτητη θέση στο ράφι, αλλά τοποθετείται στην κύρια πλακέτα,Χρησιμοποιώντας τη σύνδεση ράκα της πλακέτας για να επικοινωνήσει με το PMC του CNC.

The PMC ladder programme accesses the sub I/O board's inputs and outputs through specific G-address (outputs from PMC) and F-address (inputs to PMC) ranges that are assigned to the sub board's signals in the I/O board's address mapping.

The machine tool builder defines this address mapping in the PMC parameters when the machine is built — the A20B-9001-0480's signals appear to the PMC ladder as additional DI/DO addresses beyond those of the primary board.

Κατά την αντικατάσταση της πλακέτας A20B-9001-0480, η φυσική εγκατάσταση της πλακέτας αντικατάστασης είναι αντίστροφη από την ανωτέρω: συνδέστε την με τον σύνδεσμο επέκτασης της κύριας πλακέτας,να το στερεώνει μηχανικά (το πλάνο στερεώνεται συνήθως στο στήριγμα ή στα τερματικά της κύριας πλάνης), να επανασυνδέσετε την καλωδίωση I/O με τις τερματικές λωρίδες ή τον συνδετήρα της πλακέτας και να επαληθεύσετε τη λειτουργία της διεύθυνσης I/O PMC ελέγχοντας τα σήματα στην οθόνη διάγνωσης PMC.

Πίνακας διαγνωστικής παρακολούθησης PMC Πρώτο εργαλείο για την απομόνωση σφαλμάτων

Όταν υπάρχει υποψία ότι ένα σήμα που προέρχεται από το A20B-9001-0480 έχει βλάβη ∙ λειτουργία μηχανής που δεν ανταποκρίνεται σε εντολή,μια είσοδος που δεν αντικατοπτρίζει την κατάσταση του φυσικού αισθητήρα. Το πρώτο διαγνωστικό βήμα είναι η οθόνη διάγνωσης PMC του CNC..

Πρόσβαση μέσω του πάνελ MDI, η οθόνη διάγνωσης δείχνει την κατάσταση σε πραγματικό χρόνο κάθε διεύθυνσης PMC,συμπεριλαμβανομένων των διευθύνσεων G (επιλεγμένες εξόδους) και των διευθύνσεων F (αποδεκτές εισροές) που αντιστοιχούν στα σήματα της υπογραφής.

Εάν ενεργοποιείται μια εντοπισμένη έξοδος (G-address bit = 1), αλλά το φυσικό τερματικό εξόδου δεν δείχνει 24V όταν μετράται με πολυμετρικό, η βλάβη οφείλεται είτε στο τρανζιστόριο εξόδου της πλακέτας υποσύνδεσης,στην καλωδίωση από το τερματικό έως τη συσκευή, ή στην ίδια τη συσκευή.

Εάν μια διεύθυνση εισόδου (F-address bit) δεν αντικατοπτρίζει τη φυσική κατάσταση του αισθητήρα (ο αισθητήρας ενεργοποιείται αλλά bit = 0 ή ο αισθητήρας αδρανοποιείται αλλά bit = 1), η βλάβη είναι στο κύκλωμα εισόδου στην υποφάρμακα,η καλωδίωση εισόδου, ή τον αισθητήρα.

Αυτή η συστηματική προσέγγιση ανίχνευσης σήματος απομονώνει γρήγορα αν ο ίδιος ο A20B-9001-0480 έχει αποτύχει ή αν το σφάλμα είναι στην εξωτερική καλωδίωση και τις συσκευές που συνδέονται με αυτόν.

Γενικές ερωτήσεις

Ερώτηση 1: Υπάρχει πάντα το A20B-9001-0480, ή είναι προαιρετική προσθήκη στο σύστημα I/O της σειράς 16/18;

Είναι μια προαιρετική προσθήκη η κύρια πλατφόρμα I/O λειτουργεί ανεξάρτητα,και η συσκευή A20B-9001-0480 εγκαθίσταται μόνον όταν ο κατασκευαστής μηχανής εργαλείου έχει προσδιορίσει ότι η χωρητικότητα 104/80 DI/DO της πρωτογενούς πλακέτας είναι ανεπαρκής για τις απαιτήσεις I/O της μηχανής.

Σε ορισμένα μηχανήματα της σειράς 16/18 το sub board είναι εγκατεστημένο από το εργοστάσιο, ενώ σε άλλα όχι.

Το αν η υποφάρμα είναι παρούσα σε μια συγκεκριμένη μηχανή επιβεβαιώνεται με φυσική επιθεώρηση του συνόλου της πλακέτας Ε/Υ ή με αναφορά στην ηλεκτρική τεκμηρίωση της μηχανής.

Μηχανή που λειτουργεί χωρίς την εγκατεστημένη υποφάρμακα όταν η σκάλα PMC αναμένει ότι θα εμφανίσει συναγερμούς ή εσφαλμένη συμπεριφορά Ε/Υ για οποιεσδήποτε διευθύνσεις που έχουν ανατεθεί στην υποφάρμακα.

Ε2: Μετά την αντικατάσταση του A20B-9001-0480, ορισμένες από τις λειτουργίες του μηχανήματος εξακολουθούν να μην λειτουργούν.

Βεβαιωθείτε ότι η πλακέτα αντικατάστασης είναι σωστά τοποθετημένη και συνδεδεμένη με τον σύνδεσμο επέκτασης της κύριας πλακέτας Ε/Υ ∙ μια μερική σύνδεση προκαλεί κάποια σήματα να λειτουργούν και άλλα να αποτυγχάνουν.Στη συνέχεια, ελέγξτε όλες τις επανασύνδεση καλωδίων στα τερματικά I / O της υπογραφής.

Χρησιμοποιήστε την οθόνη διάγνωσης PMC για να επιβεβαιώσετε ποιες συγκεκριμένες διευθύνσεις εισόδου και εξόδου εμφανίζουν λανθασμένες καταστάσεις, και στη συνέχεια να εντοπίσετε αυτά τα συγκεκριμένα σήματα μέσω της καλωδίωσης από το τερματικό στην συσκευή.

Ένας συστηματικός έλεγχος διεύθυνσης κατά διεύθυνση έναντι της λίστας I/O του μηχανήματος (συνήθως στην ηλεκτρική τεκμηρίωση του μηχανήματος) επιβεβαιώνει εάν το πρόβλημα είναι εσωτερικό του πίνακα ή εξωτερικό της καλωδίωσης.

Ε3: Μπορεί η A20B-9001-0480 να χρησιμοποιηθεί με συστήματα CNC FANUC σειράς 0 ή 21;

Η A20B-9001-0480 ορίζεται για συστήματα FANUC σειράς 16/18 CNC.0i) εξαρτάται από το αν οι κύριες πλακέτες I/O των εν λόγω συστημάτων έχουν τον ίδιο σύνδεσμο επέκτασης και αν η χαρτογράφηση διευθύνσεων PMC είναι συμβατή.Μην υποθέσετε τη συμβατότητα μεταξύ των γενεών ̇ επιβεβαιώστε το με βάση την τεκμηρίωση υλικού της συγκεκριμένης μηχανής και το εγχειρίδιο υλικού της γενιάς CNC πριν από την παραγγελία ή την εγκατάσταση.

Ε4: Η πλακέτα υπο-Ε/Ε έχει εξόδους τύπου αποβλήτου.

Οι έξοδοι τύπου συσσωρευτή είναι σχεδιασμένοι για λειτουργία συσσωρευτή ρεύματος με θετικά φορτία τροφοδοσίας 24VDC (τροχιά κυψελών, τροχιά ρελέ συνδεδεμένα με +24V).Οι αισθητήρες τύπου πηγής (PNP) ή άλλες συσκευές τύπου πηγής δεν μπορούν να αντικαταστήσουν ή να συνδεθούν απευθείας με τερματικά εξόδου τύπου νεροχύτη χωρίς ρελέ ή κυκλώματα διεπαφής..

Κατά τη σύνδεση συσκευών πεδίου, επαληθεύεται ότι η τοπολογία καλωδίωσης της συσκευής (φόρτος συνδεδεμένος με +V ή φορτίο συνδεδεμένος με 0V) αντιστοιχεί στον τύπο εξόδου (απορροφητήρα ή πηγή).

Για τα κανάλια εισόδου, ισχύουν παρόμοιες εκτιμήσεις. Τα κυκλώματα εισόδου του A20B-9001-0480 έχουν σχεδιαστεί για συγκεκριμένη τάση και τοπολογία σήματος εισόδου, όπως τεκμηριώνεται στο εγχειρίδιο σύνδεσης σειράς 16/18.

Ε5: Υπάρχουν δεδομένα CNC αποθηκευμένα στο A20B-9001-0480 που πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αντικατάσταση;

Ο αριθμός A20B-9001-0480 είναι μια καθαρά ηλεκτρική πλακέτα διασύνδεσης σήματος, η οποία περιέχει τρανζίστορα I/O, οπτικοσύνδεσμο εισόδου, κυκλώματα προετοιμασίας σήματος και φυσικές συνδέσεις για καλωδίωση πεδίου.αλλά δεν αποθηκεύει παράμετρα μηχανής, προγράμματα σκάλας PMC ή δεδομένα διαμόρφωσης.

Όλα τα δεδομένα PMC διαμένουν στις μονάδες μνήμης FROM / SRAM του ελεγκτή CNC, χωρίς να επηρεάζονται από την αντικατάσταση της πλακέτας I / O. Δεν απαιτείται ειδικό αντίγραφο ασφαλείας δεδομένων για την αντικατάσταση αυτής της πλακέτας.
