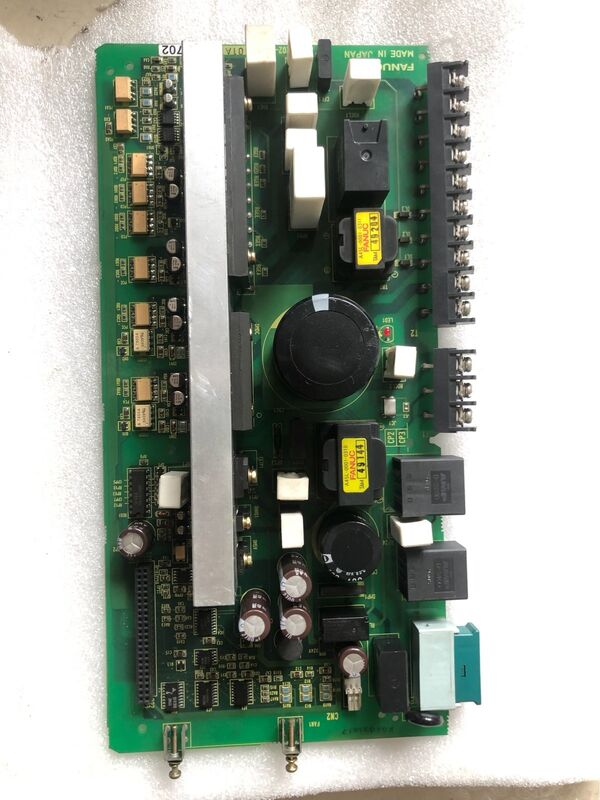

Νέος πίνακας κυκλωμάτων Fanuc CNC Πίνακας σερβοοδηγού A16B-2202-0184

A16B-2202-0184∙ FANUC A16B-2202 σειρά PCB ∙ 018x εύρος / Alpha Drive Board / CNC Drive ανταλλακτικό

A16B-2202 FANUC Alpha Οικογένεια Δελτίων Δρομολογήσεων

Η σειρά A16B-2202 είναι μια επιβεβαιωμένη οικογένεια πινάκων συστατικών συστατικών της FANUC Alpha drive, που καλύπτει πίνακες καλωδίωσης, PCB διεπαφής τροφοδοσίας και εσωτερικά κυκλώματα για ενισχυτές servo Alpha,μονάδες τροφοδοσίας, και τροχούς σφινέλ.

Οι επιβεβαιωμένες πλάκες της σειράς A16B-2202 περιλαμβάνουν PCB που εξυπηρετούν:

• Διορθωτικές μονάδες αλφα SVM (καλωδιακές πλακέτες ενισχυτών)
• Μονάδες παροχής ηλεκτρικής ενέργειας αλφα-PSM (επιβεβαιώνεται: A16B-2202-0542 εντός του PSM A06B-6081-H103)
• Μονούλες αγωγών αλφα SPM

Το A16B-2202-0184 στη θέση 018x καταλαμβάνει το πρώιμο εύρος της αρίθμησης A16B-2202 ∙ το εύρος 018x αντικατοπτρίζει μια προηγούμενη γενιά συστατικών κινητήρων Alpha εντός της σειράς.

Βασικές πληροφορίες για το προϊόν

Α16Β-2202 Πίνακες οδήγησης

Οι μονάδες κίνησης FANUC Alpha χρησιμοποιούν πλακέτες της σειράς A16B-2202 ως PCB διασύνδεσης σταδίου ισχύος εντός κάθε μονάδας κίνησης.

Σύνδεση σταδίου ισχύος:Σημεία οδήγησης πύλης διαδρομής, έξοδα αισθητήρα ρεύματος και σήματα ανίχνευσης σφαλμάτων μεταξύ του υλικού ισχύος της μονάδας οδήγησης και του PCB ελέγχου.

Παρακολούθηση της προστασίας:Συλλέγουν τα σήματα θερμοκρασίας, υπερστροφής και σφάλματος λεωφορείου από το στάδιο τροφοδοσίας και τα παρουσιάζουν στο ηλεκτρονικό σύστημα ελέγχου για προστατευτική δράση.

Διαδρομή συνδέσμου:Παρέχουν τα φυσικά σημεία σύνδεσης για τα τερματικά ισχύος, τα καλώδια αισθητήρων και τα σήματα ελέγχου εντός της δομής της μονάδας κίνησης.

Σενάρια εφαρμογής

Λάθος της πλακέτας οδήγησης Αλφα:Ένα FANUC Alpha servo ή μονάδα τροφοδοσίας ενέργειας αναπτύσσει σφάλματα στο στάδιο τροφοδοσίας.

Συντήρηση του κινήτρου:Μια μονάδα παραγωγής που συντηρεί εξοπλισμό κίνησης FANUC Alpha διαθέτει αποθέματα A16B-2202-0184 για την συγκεκριμένη μονάδα κίνησης στην οποία είναι εγκατεστημένη.

Γενικές ερωτήσεις

Ερώτηση 1: Πώς μπορώ να επιβεβαιώσω ότι η A16B-2202-0184 είναι η σωστή πλακέτα για την μονάδα FANUC Alpha;

Διαβάστε τον αριθμό του εξαρτήματος από την ετικέτα του πίνακα μέσα στη μονάδα κίνησης.Διασταυρούμενη αναφορά με τον πίνακα ανταλλακτικών του εφαρμοστέου εγχειριδίου συντήρησης FANUC Alpha για την επιβεβαίωση της θέσης του πίνακα εντός της συγκεκριμένης μονάδας κίνησης.

Ε2: Ποια είναι η σχέση μεταξύ του A16B-2202-0184 και του PCB ελέγχου στην ίδια μονάδα κίνησης;

Οι ενότητες κίνησης Άλφα περιέχουν δύο κύριους πίνακες.Ένα ξεχωριστό σύστημα ελέγχου PCB χειρίζεται τον αλγόριθμο οδήγησηςΟι δύο πρέπει να λειτουργούν σωστά για να λειτουργήσει η κίνηση.

Ε3: Ποια συμπτώματα συναγερμού οδήγησης υποδεικνύουν σφάλμα πίνακα A16B-2202-0184;

Οι συναγερμοί σταδίου ισχύος ∙ υπερχείλιση, σφάλμα πύλης IGBT ή ανωμαλίες ρεύματος φάσης που εμφανίζονται με συνέπεια στην ενεργοποίηση της κίνησης ∙ υποδηλώνουν σφάλμα του πίνακα κίνησης.και δοκιμή τροφοδοσίας σωστά αλλά οι συναγερμοί στάδιο ισχύος εξακολουθούν, Α16Β-2202-0184 είναι η επόμενη διαγνωστική προτεραιότητα.

Ε4: Ποιες είναι οι προφυλάξεις ESD και ασφάλειας που εφαρμόζονται κατά τον χειρισμό του A16B-2202-0184;

Βεβαιωθείτε ότι η τάση της λεωφορείας συνεχούς ρεύματος είναι χαμηλότερη από τα ασφαλή επίπεδα πριν από την πρόσβαση στις εσωτερικές πλακέτες ∆ιατήρηση αλφα λειτουργίες διατηρούν την φόρτιση της λεωφορείας μετά την απενεργοποίηση.Κρατητήριο A16B-2202-0184 με αντιστατικό ιμάντα καρπού σε ασφαλή επιφάνεια ESD.
