Επεξεργαστής επικοινωνίας CP 5412 Siemens A2 Κάρτα ISA 6GK1541-2BA00

6GK1541-2BA00 | Siemens SIMATIC NET CP 5412/A2 Κάρτα PROFIBUS ISA — Σύνδεση PG/PC σε PROFIBUS / 16-bit / Έκδοση 2

CP 5412/A2 — Η πύλη PROFIBUS για PG και PC

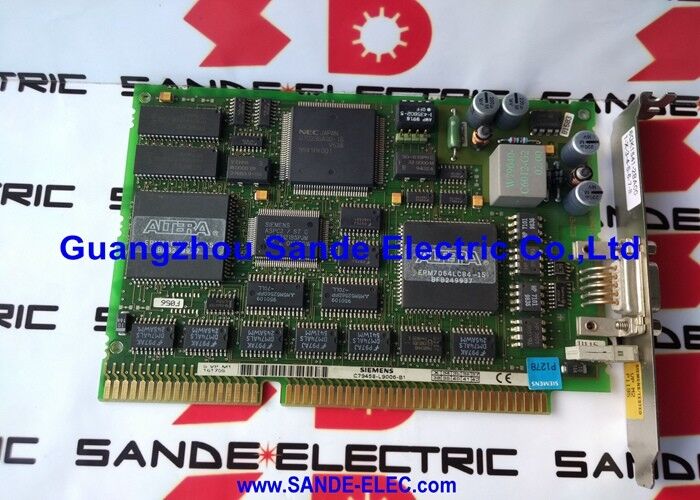

Το 6GK1541-2BA00 είναι το CP 5412/A2 — μια πλακέτα επεξεργαστή επικοινωνιών SIMATIC NET που εγκαθίσταται στην υποδοχή διαύλου ISA ενός υπολογιστή και παρέχει μια κύρια ή εξαρτημένη διεπαφή PROFIBUS. Αυτή η κάρτα ήταν η τυπική λύση υλικού για τη σύνδεση Siemens PG (συσκευές προγραμματισμού) και υπολογιστών γενικής χρήσης που εκτελούσαν STEP 5, STEP 7 ή άλλο λογισμικό μηχανικής και διαγνωστικής SIMATIC σε δίκτυα fieldbus PROFIBUS DP/FMS.

Το CP 5412/A2 ("A2" = έκδοση υλικού 2) παρέχει το απαραίτητο φυσικό επίπεδο PROFIBUS, χρονισμό και χειρισμό πρωτοκόλλου που δεν μπορεί να παρέχει η παράλληλη ή σειριακή θύρα ενός τυπικού υπολογιστή — Το PROFIBUS απαιτεί συγκεκριμένη επικοινωνία σε πραγματικό χρόνο που χειρίζεται μια αποκλειστική κάρτα επεξεργαστή ανεξάρτητα από την κύρια CPU του υπολογιστή.

Βασικές Προδιαγραφές

PROFIBUS — Το πρότυπο Industrial Fieldbus

Το PROFIBUS (Process Field Bus) είναι ένα βιομηχανικό πρότυπο fieldbus που χρησιμοποιείται ευρέως σε συστήματα Siemens SIMATIC PLC, μηχανές SINUMERIK CNC, συστήματα μετάδοσης κίνησης SIMODRIVE και όργανα διεργασίας:

PROFIBUS DP (Αποκεντρωμένα περιφερειακά):Η πιο κοινή παραλλαγή — σχεδιασμένη για γρήγορη ανταλλαγή δεδομένων μεταξύ ενός κύριου ελεγκτή (PLC ή CNC) και των κατανεμημένων υποτελών I/O (απομακρυσμένοι σταθμοί I/O, μονάδες δίσκου, αισθητήρες). Το DP λειτουργεί με ταχύτητες έως και 12 Mbit/s.

PROFIBUS FMS (Προδιαγραφές μηνύματος πεδίου):Μια παλαιότερη παραλλαγή για την ανταλλαγή δεδομένων μεταξύ έξυπνων συσκευών πεδίου — λιγότερο συχνά χρησιμοποιείται από το DP.

Το 6GK1541-2BA00 CP 5412/A2 παρέχει στον υπολογιστή τη δυνατότητα να λειτουργεί ως κύριος ή υποτελής κόμβος PROFIBUS — επιτρέποντας στο λογισμικό προγραμματισμού STEP 5 ή STEP 7 να συνδεθεί στο διαδίκτυο με το PLC, να διαβάσει διαγνωστικά, να παρακολουθεί τις καταστάσεις I/O και να κατεβάζει προγράμματα απευθείας μέσω του δικτύου PROFIBUS.

Σενάρια εφαρμογής

Σύνδεση δικτύου PG/PC σε PROFIBUS:Ένα Siemens PG που εκτελεί λογισμικό μηχανικής STEP 7 πρέπει να συνδεθεί σε ένα δίκτυο PROFIBUS DP για να προγραμματίσει ή να διαγνώσει ένα σύστημα SIMATIC S7 PLC. Το 6GK1541-2BA00 CP 5412/A2 παρέχει τη διεπαφή PROFIBUS από την υποδοχή ISA του PG.

Διαγνωστική πρόσβαση για παλαιού τύπου συστήματα PROFIBUS:Ένας μηχανικός συντήρησης πρέπει να διαγνώσει ένα παλαιότερο δίκτυο PROFIBUS DP χρησιμοποιώντας PG ή βιομηχανικό υπολογιστή με υποδοχή ISA. Η κάρτα 6GK1541-2BA00 παρέχει τη φυσική σύνδεση δικτύου και το χειρισμό πρωτοκόλλου για το διαγνωστικό λογισμικό.

FAQ

Ε1: Τι λογισμικό απαιτείται για τη χρήση του 6GK1541-2BA00 για επικοινωνία PROFIBUS;

Το CP 5412/A2 απαιτεί πρόγραμμα οδήγησης Windows και λογισμικό SIMATIC NET — που συνήθως παρέχονται ως μέρος του πακέτου λογισμικού PC SIMATIC NET ή της εγκατάστασης λογισμικού μηχανικής STEP 7. Η διεύθυνση PROFIBUS και οι παράμετροι επικοινωνίας της κάρτας διαμορφώνονται μέσω του εργαλείου διαμόρφωσης διασύνδεσης SIMATIC NET. Η συγκεκριμένη έκδοση λογισμικού πρέπει να είναι συμβατή με το κεντρικό λειτουργικό σύστημα και την αναθεώρηση υλικού CP 5412/A2.

Ε2: Τι λειτουργικό σύστημα υποστηρίζει το 6GK1541-2BA00;

Το CP 5412/A2 σχεδιάστηκε για τα τρέχοντα λειτουργικά συστήματα Microsoft Windows κατά την περίοδο παραγωγής του — κυρίως Windows NT, Windows 98 και Windows 2000. Η υποστήριξη για μεταγενέστερα λειτουργικά συστήματα εξαρτάται από την έκδοση λογισμικού SIMATIC NET που είναι διαθέσιμη για το υλικό CP 5412. Η αναθεώρηση υλικού A2 αντιστοιχεί στο περιβάλλον λογισμικού που ήταν διαθέσιμο στα τέλη της δεκαετίας του 1990 και στις αρχές της δεκαετίας του 2000.

Ε3: Ποια είναι η διαφορά μεταξύ των καρτών CP 5412/A2 και νεότερων καρτών PROFIBUS CP (όπως η CP 5611);

Το CP 5412/A2 (6GK1541-2BA00) χρησιμοποιεί τον παλαιότερο δίαυλο ISA — χωράει σε υποδοχές επέκτασης ISA που βρέθηκαν σε παλαιότερες συσκευές PG και βιομηχανικούς υπολογιστές από τη δεκαετία του 1990. Μεταγενέστερες κάρτες όπως η CP 5611 και η CP 5613 χρησιμοποιούν τον δίαυλο PCI, ο οποίος αντικατέστησε το ISA στις σύγχρονες αρχιτεκτονικές υπολογιστών. Οι κάρτες PCI παρέχουν υψηλότερο εύρος ζώνης διαύλου και είναι συμβατές με το υλικό υπολογιστή τρέχουσας γενιάς. Το CP 5412/A2 είναι ειδικά για εξοπλισμό εξοπλισμένο με ISA — δεν μπορεί να εγκατασταθεί σε υποδοχή PCI.

Ε4: Τι καλώδιο και σύνδεσμος PROFIBUS χρειάζονται με το 6GK1541-2BA00;

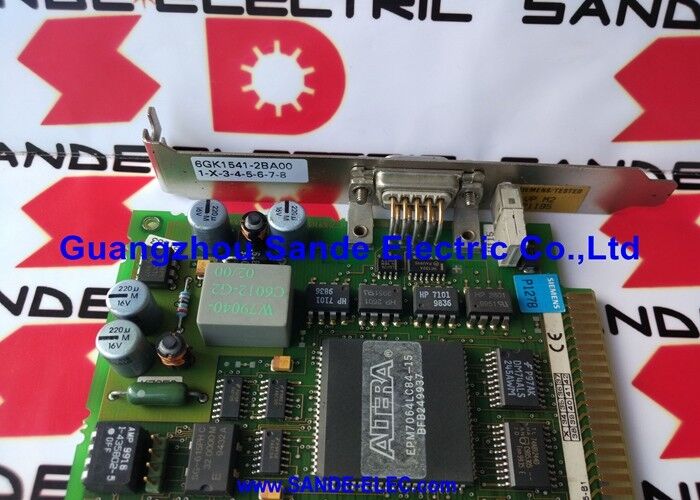

Το PROFIBUS DP/FMS χρησιμοποιεί ένα αποκλειστικό θωρακισμένο καλώδιο συνεστραμμένου ζεύγους με χαρακτηριστική σύνθετη αντίσταση 150 Ω — το καλώδιο διαύλου PROFIBUS τύπου Α ή τύπου Β. Η σύνδεση με το CP 5412/A2 γίνεται μέσω μιας τυπικής θηλυκής υποδοχής Sub-D 9 ακίδων στο βραχίονα της κάρτας, με τις καθορισμένες θέσεις των καλωδίων PROFIBUS και c συνδεδεμένες με τις θέσεις PROFIBUS. Για εγκαταστάσεις στα φυσικά άκρα του τμήματος PROFIBUS, πρέπει να ενεργοποιηθεί μια αντίσταση τερματισμού 150 Ω στον πρώτο και τον τελευταίο κόμβο του καλωδίου.

Ε5: Είναι το 6GK1541-2BA00 κύριο ή υποτελές PROFIBUS DP;

Το CP 5412/A2 μπορεί να λειτουργήσει ως κύριος PROFIBUS DP Class 1 (ο κύριος ελεγκτής που διαχειρίζεται την κυκλική ανταλλαγή I/O με υποτελείς DP), ένας κύριος DP Class 2 (κύριος προγραμματισμός και διάγνωση — ο ρόλος που χρησιμοποιείται από το STEP 7 ή το STEP 5 για online πρόσβαση) ή ως DP slave ανταποκρίνεται σε αιτήματα πλοιάρχου PCO (όπου το PCO slave). Ο ρόλος λειτουργίας διαμορφώνεται μέσω του λογισμικού SIMATIC NET — η κάρτα υλικού υποστηρίζει και τις τρεις λειτουργίες.
