Fanuc CNC κυκλώματα πίνακα PLC ενότητα GE θέση κωδικοποιητής Διασύνδεση A20B-2100-0270

A20B-2100-0270∙ FANUC 4-άξονας ανιχνευτής θέσης Διασύνδεση PCB SDU1 / 16i / 18i / 21i CNC Axis Feedback Interface

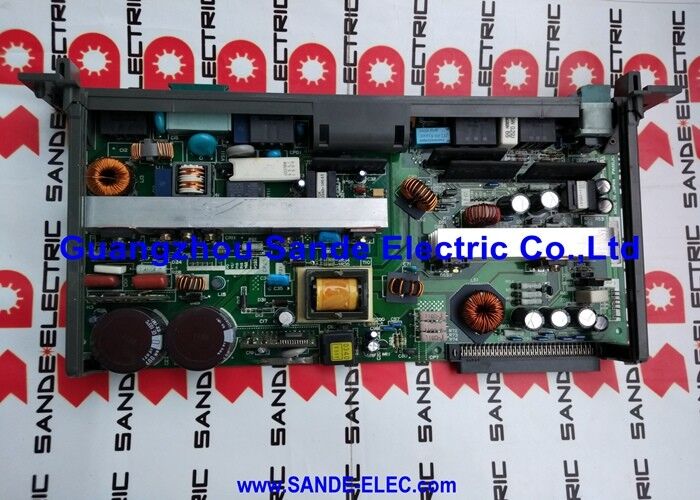

Α20Β-2100-0270 ∆ημοσίευση του PCB στο εσωτερικό της ενότητας διεπαφής ανιχνευτή SDU1

Το A20B-2100-0270 είναι η πλακέτα έντυπου κυκλώματος στην καρδιά της μονάδας SDU1 (Servo/Scale Detector Unit) FANUC A02B-0236-C203.Η ενότητα αυτή είναι το στρώμα διεπαφής υλικού που βρίσκεται μεταξύ της μονάδας ελέγχου CNC της σειράς FANUC i και των ανιχνευτών θέσης οι κωδικοποιητές ή οι γραμμικές κλίμακες που είναι τοποθετημένες στους άξονες servo του εργαλείου.

Στην αρχιτεκτονική CNC της σειράς i FANUC, η μονάδα SDU1 (που περιέχει A20B-2100-0270) χειρίζεται τα σήματα ανιχνευτή θέσης για τους τέσσερις βασικούς άξονες:

Προετοιμασία σήματος:Το PCB λαμβάνει τα πρωτότυπα σήματα κωδικοποίησης ή ανταπόκρισης κλίμακας από κάθε άξονα και τα συντελείκαι τη μετατροπή τους σε μορφή που απαιτείται από τον αλγόριθμο ελέγχου του CNC για τον υπολογισμό θέσης και ταχύτητας.

Παρακολούθηση σφαλμάτων:Το PCB παρακολουθεί τα εισερχόμενα σήματα ανιχνευτών για ανωμαλίες, σπασμένα καλώδια, λείπουν παλμοί,και σφάλματα του επιπέδου σήματος που θα υποδηλώνουν σφάλματα κωδικοποιητή ή κλίμακας.

Βασικές προδιαγραφές

Α02Β-0236-C203 ∆ημιουργία μονάδας SDU1

Το A20B-2100-0270 PCB είναι τοποθετημένο στο εσωτερικό της μονάδας A02B-0236-C203 SDU1.και πρόσθετα εξαρτήματα (συμπεριλαμβανομένης μιας ασφάλειας Αλφά A60L-0001-0290#LM20) παράλληλα με το PCB A20B-2100-0270Σε μεγαλύτερες εγκαταστάσεις μηχανημάτων εργαλείων, πολλαπλές μονάδες SDU μπορούν να ρυθμιστούν με μια κύρια κύρια μονάδα και μονάδες σκλάβων για να χειρίζονται πρόσθετους άξονες πέρα από τους τέσσερις βασικούς άξονες.

Σενάρια εφαρμογής

Ελάττωμα διεπαφής ανιχνευτή θέσης σε CNC σειράς i:Ένα κέντρο επεξεργασίας FANUC 18i αναπτύσσει συνθήκες συναγερμού σερβοεξοχών σε έναν ή περισσότερους άξονες ̇ τα σήματα ανιχνευτών θέσης από τους άξονες αυτούς δεν διαβάζονται σωστά από το CNC.Η μονάδα A02B-0236-C203 SDU1 προσδιορίζεται ως η βλάβη.Η αντικατάσταση του PCB αποκαθιστά την ορθή ανατροφοδότηση της θέσης του άξονα.

16i Αντικατάσταση διεπαφής κωδικοποιητή CNC:Ένα κέντρο στροφής της σειράς FANUC 16i απαιτεί την αντικατάσταση του PCB διεπαφής ανιχνευτή θέσης ως μέρος της επανεξέτασης μονάδας ελέγχου CNC.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A20B-2100-0270 (το PCB) και του A02B-0236-C203 (η μονάδα);

Το A20B-2100-0270 είναι η γυμνή πλακέτα τυπωμένου κυκλώματος, το ηλεκτρονικό στοιχείο που περιέχει τα κυκλώματα επεξεργασίας σήματος.και πλήρης ηλεκτρονική συναρμολόγηση που περιλαμβάνει το A20B-2100-0270 ως βασικό PCB, καθώς και ασφάλεια Alpha και άλλα στοιχείαΌταν το PCB αποτυγχάνει, το A20B-2100-0270 μπορεί να αντικατασταθεί ανεξάρτητα εάν το περίβλημα και οι συνδέσεις της μονάδας είναι αβλαβείς.

Ε2: Ποιοι συναγερμοί CNC υποδεικνύουν σφάλμα A20B-2100-0270;

Ελαττώματα στη διασύνδεση ανιχνευτή θέσης παράγουν συναγερμούς σερβοσυσκευής στο FANUC CNC, συνήθως SV0360 (αποσυνδεδεμένος κωδικοποιητής παλμού), SV0380 (αποσυνδεδεμένος κωδικοποιητής),ή συναφείς συναγερμούς σήματος ανάδρασης σε έναν ή περισσότερους άξονεςΗ ονομασία του άξονα του συναγερμού υποδεικνύει ποια οδός ανατροφοδότησης άξονα έχει αποτύχει, δείχνοντας το συγκεκριμένο κύκλωμα διεπαφής ανιχνευτή στο A20B-2100-0270.Εάν ο ίδιος ο κωδικοποιητής και το καλώδιο του δοκιμή σωστά, αλλά ο συναγερμός εξακολουθεί, το PCB είναι το αντικείμενο της διάγνωσης.

Ε3: Υποστηρίζει η A20B-2100-0270 την ανατροφοδότηση γραμμικής κλίμακας καθώς και τους περιστρεφόμενους κωδικοποιητές;

Η μονάδα SDU1 και το PCB της A20B-2100-0270 έχουν σχεδιαστεί για να λειτουργούν ως διεπαφές με τύπους ανιχνευτών θέσης FANUC ∆ κωδικοποιητές περιστροφικών παλμών σε ελεγκτές και, με κατάλληλους μετατροπείς διεπαφής,συστήματα γραμμικής κλίμακαςΟι ειδικοί τύποι ανιχνευτών που υποστηρίζονται εξαρτώνται από τη διαμόρφωση υλικού της μονάδας SDU1 και την ισχύουσα τεκμηρίωση υλικού της σειράς FANUC i για το εν λόγω CNC.

Ε4: Ποιες είναι οι προφυλάξεις για την ESD κατά τον χειρισμό του A20B-2100-0270;

Χρησιμοποιήστε το A20B-2100-0270 με ένα γείτομενο αντιστατικό λουρί καρπού σε ασφαλή επιφάνεια ESD.Το PCB περιέχει κυκλώματα επεξεργασίας αναλογικών σημάτων ακριβείας για την ανατροφοδότηση του κωδικοποιητή . Αντικαταστήστε την ασφάλεια Αλφά (A60L-0001-0290#LM20) εάν έχει εκραγεί κατά τη διάρκεια της βλάβης.
