FANUC A20B-9000-0380 — Πλακέτα Αισθητήρα Κινητήρα Ατράκτου

Τι είναι αυτό το ανταλλακτικό

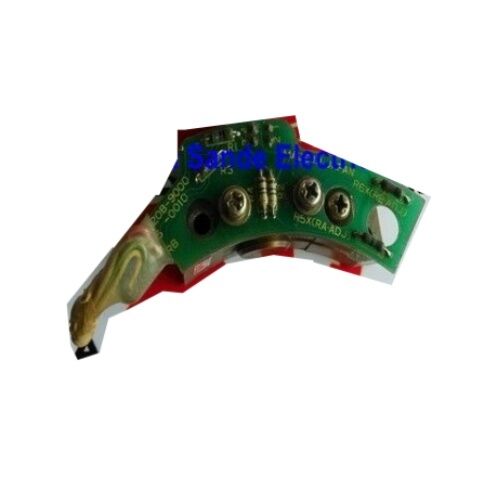

Περπατήστε στον χώρο σχεδόν οποιουδήποτε μηχανουργείου που λειτουργεί εξοπλισμό ελεγχόμενο από FANUC από τη δεκαετία του 1980 έως τις αρχές της δεκαετίας του 2000, και θα συναντήσετε τη σειρά αισθητήρων FANUC A20B-9000 να κάνει αθόρυβη, μη εντυπωσιακή δουλειά μέσα στον κινητήρα ατράκτου. Η A20B-9000-0380 είναι μια πλακέτα PCB μετατροπέα σήματος και αισθητήρα κινητήρα ατράκτου — μια μικρή αλλά μηχανικά κρίσιμη πλακέτα που βρίσκεται μέσα στο περίβλημα του κινητήρα, διαβάζει τα σήματα οπτικής λήψης που παράγονται από τον περιστρεφόμενο ρότορα και μετατρέπει αυτά τα αναλογικά ημιτονοειδή κύματα σε καθαρά ψηφιακά σήματα τετραγωνικού κύματος που το σύστημα ελέγχου CNC της FANUC μπορεί πραγματικά να χρησιμοποιήσει.

Χωρίς αυτήν την πλακέτα να λειτουργεί σωστά, ο έλεγχος δεν έχει αξιόπιστη εικόνα για το τι κάνει η άτρακτος. Η ανάδραση ταχύτητας καταρρέει, ο προσανατολισμός της ατράκτου αποτυγχάνει και η άκαμπτη κοπή — η οποία εξαρτάται εξ ολοκλήρου από τη γνώση της ακριβούς γωνιακής θέσης της ατράκτου ανά πάσα στιγμή — καθίσταται αδύνατη. Το μηχάνημα μπορεί ακόμα να λειτουργεί σε κάποια υποβαθμισμένη λειτουργία, αλλά οποιαδήποτε λειτουργία που εξαρτάται από συντονισμένη κίνηση ατράκτου προς τροφοδοσία είτε θα εμφανίσει σφάλμα είτε θα παράγει απορρίμματα.

Λειτουργία και Διαδρομή Σήματος

Η διάταξη του αισθητήρα σε έναν κινητήρα ατράκτου FANUC AC λειτουργεί σε δύο στάδια. Το πρώτο στάδιο είναι το ίδιο το στοιχείο οπτικής λήψης — μια συστοιχία φωτοανιχνευτών που διαβάζει έναν κωδικοποιημένο δίσκο ή δακτύλιο στον άξονα του ρότορα, παράγοντας αναλογικές εξόδους ημιτονοειδούς (sin/cos) καθώς ο άξονας περιστρέφεται. Αυτά τα αναλογικά σήματα μεταφέρουν πληροφορίες θέσης και ταχύτητας, αλλά δεν μπορούν να διαβαστούν απευθείας από τον ψηφιακό ελεγκτή CNC.

Το δεύτερο στάδιο είναι η πλακέτα PCB μετατροπέα σήματος A20B-9000-0380. Λαμβάνει την ακατέργαστη έξοδο σήματος sin/cos, την επεξεργάζεται μέσω του ενσωματωμένου κυκλώματός της και παράγει:

• Ταλαντωτή παλμών τετραγωνικού κύματος σε τετραγωνικό κύμα (quadrature incremental pulse output) — σήματα τετραγωνικού κύματος φάσης Α και Β από τα οποία ο ελεγκτής υπολογίζει τόσο την ταχύτητα όσο και την κατεύθυνση περιστροφής
• Παλμός αναφοράς μηδέν (παλμός μίας περιστροφής) — ένας παλμός σήμανσης που παράγεται μία φορά ανά πλήρη περιστροφή του άξονα του κινητήρα, διάρκειας περίπου 120 μικροδευτερολέπτων, τον οποίο ο ελεγκτής χρησιμοποιεί για να καθορίσει μια απόλυτη γωνιακή αναφορά κάθε φορά που η άτρακτος γίνεται "home"

Αυτός ο συνδυασμός είναι αυτό που καθιστά δυνατές τις λειτουργίες προσανατολισμού ατράκτου, ελέγχου άξονα C (σε μηχανήματα όπου η άτρακτος λειτουργεί και ως άξονας θέσης) και άκαμπτης κοπής σε παλαιότερα συστήματα FANUC.

Πληροφορίες Ανταλλακτικού με μια Ματιά

Η σειρά A20B-9000 στο πλαίσιο

Η σειρά A20B-9000 καλύπτει διάφορες παραλλαγές πλακετών αισθητήρων ατράκτου που φαίνονται επιφανειακά παρόμοιες, αλλά δεν είναι εναλλάξιμες. Τα μοντέλα -0300 και -0380 αναφέρονται συχνά μαζί από εξειδικευμένους προμηθευτές ανταλλακτικών FANUC και εξυπηρετούν συγκρίσιμες λειτουργίες σε διαφορετικές γενιές κινητήρων ατράκτου. Άλλες παραλλαγές της ίδιας οικογένειας — συμπεριλαμβανομένων των -0120, -0180 και -0500 — καλύπτουν διαφορετικά μεγέθη πλαισίου κινητήρα, διαμορφώσεις συνδέσμων ή αναθεωρημένες διατάξεις κυκλωμάτων που εισήχθησαν σε διαφορετικά σημεία στην ιστορία παραγωγής κινητήρων ατράκτου της FANUC.

Η λήψη του σωστού επιθήματος δεν είναι προαιρετική. Η αντικατάσταση με λανθασμένη παραλλαγή A20B-9000 είτε θα εμποδίσει την τοποθέτηση της πλακέτας στον φυσικό σύνδεσμο του κινητήρα, είτε θα παράγει λανθασμένους αριθμούς παλμών που προκαλούν σφάλματα θέσης, είτε θα προκαλέσει άμεσο σφάλμα στο CNC κατά την ενεργοποίηση της ατράκτου. Κατά την παραγγελία αντικατάστασης, πάντα να διασταυρώνετε τον αριθμό ανταλλακτικού από την πινακίδα του κινητήρα ή την ετικέτα της αρχικής πλακέτας αισθητήρα, αντί να βασίζεστε μόνο στο μέγεθος του πλαισίου του κινητήρα.

Όταν αυτή η πλακέτα αποτυγχάνει — Συμπτώματα που πρέπει να γνωρίζετε

Η A20B-9000-0380 είναι μια παθητική πλακέτα PCB χωρίς ενεργή ψύξη και χωρίς κινούμενα μέρη, οπότε τείνει να ξεπερνά σε διάρκεια ζωής πολλά άλλα εξαρτήματα στο σύστημα της ατράκτου. Όταν αποτυγχάνει, οι πιο συνηθισμένες αιτίες είναι η μόλυνση από εισχώρηση ομίχλης λαδιού στο περίβλημα του κινητήρα, η κόπωση των συγκολλήσεων που προκαλείται από δονήσεις ή η υποβάθμιση των οπτικών εξαρτημάτων από την πλευρά της λήψης λόγω ηλικίας.

Τυπικά σφάλματα CNC που σχετίζονται με την αποτυχία της πλακέτας κωδικοποιητή σε συστήματα FANUC περιλαμβάνουν:

• SP9001 / SP9002 — Σφάλμα ανάδρασης ταχύτητας κινητήρα ατράκτου
• SP9003 — Ανωμαλία σήματος κωδικοποιητή θέσης ατράκτου
• 434 / 435 — Αποσύνδεση αισθητήρα ατράκτου ή απώλεια σήματος (ο αριθμός σφάλματος ποικίλλει ανάλογα με τη γενιά CNC)

Πριν καταδικάσετε την ίδια την πλακέτα A20B-9000-0380, αξίζει να ελέγξετε τον σύνδεσμο μεταξύ της πλακέτας και του καλωδίου ανάδρασης του κινητήρα, καθώς η διεπαφή 12 ακίδων είναι ένα γνωστό αδύναμο σημείο σε μηχανήματα με υψηλές δονήσεις ή σπάνια συντήρηση. Μια χαλαρή ή διαβρωμένη ακίδα θα παράγει πανομοιότυπα συμπτώματα με μια αποτυχημένη πλακέτα PCB.

Θέματα Προμήθειας και Επισκευής

Η FANUC δεν κατασκευάζει πλέον την A20B-9000-0380 ως νέο προϊόν. Γνήσιες πρωτότυπες μονάδες — συχνά περιγραφόμενες ως απόθεμα OEM Ιαπωνίας — κυκλοφορούν στην αγορά μεταχειρισμένων βιομηχανικών εξαρτημάτων και εξειδικευμένων ανταλλακτικών CNC. Πριν από την αγορά, επιβεβαιώστε με τον προμηθευτή ότι:

1. Η μονάδα έχει ελεγχθεί ηλεκτρικά (όχι μόνο οπτικά)
2. Ο σύνδεσμος 12 ακίδων και όλες οι συγκολλήσεις μέσω οπών είναι άθικτες
3. Η επιφάνεια οπτικής λήψης είναι καθαρή και απαλλαγμένη από μόλυνση

Για μηχανήματα όπου το κόστος διακοπής λειτουργίας είναι υψηλό, ορισμένες εταιρείες παροχής υπηρεσιών CNC προσφέρουν επισκευή σε επίπεδο πλακέτας για εξαρτήματα της σειράς A20B-9000, επαναφέροντάς τα σε κατάσταση λειτουργίας με σημαντικά χαμηλότερο κόστος από την προμήθεια αντικατάστασης από πλεονάζον απόθεμα. Αυτό αξίζει να διερευνηθεί εάν το στοιχείο οπτικής λήψης είναι ακόμα άθικτο και η αποτυχία περιορίζεται στο κύκλωμα μετατροπής σήματος.

Συχνές Ερωτήσεις

Ε1: Ποιοι κινητήρες ατράκτου FANUC χρησιμοποιούν την πλακέτα κωδικοποιητή A20B-9000-0380;

Η A20B-9000-0380 έχει σχεδιαστεί για κινητήρες ατράκτου FANUC AC πρώτης γενιάς που χρησιμοποιούν εσωτερικό αισθητήρα οπτικής λήψης με διεπαφή ανάδρασης 12 ακίδων. Συχνά συνδυάζεται με την A20B-9000-0300 σε λίστες ανταλλακτικών, υποδεικνύοντας κοινή χρήση σε μια κοινή οικογένεια πλαισίων κινητήρων ατράκτου FANUC που παρήχθησαν την ίδια εποχή. Επειδή η FANUC δεν δημοσιεύει έναν ολοκληρωμένο πίνακα διασταυρούμενων αναφορών στο δημόσιο τομέα, ο πιο αξιόπιστος τρόπος για να επιβεβαιώσετε τη συμβατότητα είναι να συγκρίνετε τον αριθμό ανταλλακτικού που είναι τυπωμένος στην υπάρχουσα πλακέτα αισθητήρα μέσα στον κινητήρα σας με τη μονάδα αντικατάστασης πριν από την αγορά. Εάν ο κινητήρας έχει επισκευαστεί ή ανακατασκευαστεί προηγουμένως, ο αρχικός αριθμός ανταλλακτικού της πλακέτας ενδέχεται να έχει ήδη αλλάξει.

Ε2: Μπορεί η A20B-9000-0380 να αντικατασταθεί με άλλη παραλλαγή A20B-9000 εάν το ακριβές ανταλλακτικό δεν είναι διαθέσιμο;

Όχι χωρίς επαλήθευση. Η σειρά A20B-9000 καλύπτει πολλαπλές παραλλαγές αισθητήρων ατράκτου που διαφέρουν στην καλωδίωση των ακίδων του συνδέσμου, στον αριθμό παλμών εξόδου και στο σχεδιασμό του κυκλώματος. Μια φυσικά παρόμοια πλακέτα από διαφορετικό επίθημα ενδέχεται να μην παράγει την ίδια συχνότητα παλμών ή να μην συνδέεται στην ίδια διεπαφή 12 ακίδων, οδηγώντας σε σφάλματα υπολογισμού ταχύτητας ή άμεσες συνθήκες σφάλματος στο CNC. Εάν το ακριβές επίθημα -0380 δεν είναι διαθέσιμο, ένας πιστοποιημένος από τη FANUC τεχνικός σέρβις ή ένας έμπειρος ειδικός σε ανταλλακτικά CNC θα πρέπει να ελέγξει τις προδιαγραφές του κινητήρα πριν επιχειρηθεί οποιαδήποτε διασταυρούμενη αντικατάσταση.

Ε3: Με ποιες γενιές ελέγχου CNC είναι συμβατή αυτή η πλακέτα;

Η A20B-9000-0380 κατασκευάστηκε για να λειτουργεί με συστήματα CNC FANUC που δέχονται τη μορφή ανάδρασης αισθητήρα ατράκτου που χρησιμοποιείται από κινητήρες ατράκτου FANUC AC πρώτης γενιάς — καλύπτοντας συστήματα όπως η Σειρά 0, Σειρά 10/11, Σειρά 15 της FANUC και σχετικό υλικό ελέγχου από την αντίστοιχη περίοδο παραγωγής. Τα μηχανήματα που λειτουργούν αυτούς τους ελέγχους με συμβατούς κινητήρες ατράκτου είναι η κύρια εφαρμογή. Μεταγενέστερα συστήματα ατράκτου FANUC μετακινήθηκαν σε διαφορετικές τεχνολογίες κωδικοποιητών (όπως οι οικογένειες αισθητήρων αi και βi), οι οποίοι χρησιμοποιούν εντελώς διαφορετικές πλακέτες και συνδέσμους. Η A20B-9000-0380 δεν ισχύει για αυτές τις γενιές κινητήρων.

Ε4: Είναι αυτή η πλακέτα ίδια με τον κωδικοποιητή θέσης ατράκτου (pulsecoder σειράς A860);

Όχι — αυτά είναι δύο διακριτά εξαρτήματα που εξυπηρετούν διαφορετικούς ρόλους στο σύστημα ατράκτου FANUC. Η A20B-9000-0380 είναι μια πλακέτα μετατροπέα σήματος αισθητήρα τοποθετημένη μέσα στο περίβλημα του κινητήρα ατράκτου, μετατρέποντας την εσωτερική έξοδο οπτικής λήψης σε ψηφιακά σήματα ανάδρασης. Οι κωδικοποιητές θέσης σειράς A860 (όπως οι οικογένειες A860-0309 ή A860-0382) είναι εξωτερικοί αισθητήρες συνήθως τοποθετημένοι στη μύτη της ατράκτου ή μέσω μηχανικής σύζευξης, που χρησιμοποιούνται ειδικά για προσανατολισμό ατράκτου υψηλής ανάλυσης και έλεγχο άξονα C. Σε πολλά μηχανήματα υπάρχουν και οι δύο τύποι ανάδρασης ταυτόχρονα — ο εσωτερικός αισθητήρας κινητήρα χειρίζεται τη ρύθμιση ταχύτητας, ενώ ο εξωτερικός κωδικοποιητής θέσης χειρίζεται τη γωνιακή τοποθέτηση.

Ε5: Πώς πρέπει να χειρίζεται και να αποθηκεύεται η A20B-9000-0380 για να αποφευχθεί η ζημιά πριν από την εγκατάσταση;

Όπως όλες οι πλακέτες PCB κωδικοποιητών FANUC ακριβείας, η A20B-9000-0380 πρέπει να χειρίζεται με τυπικές προφυλάξεις ESD — γειωμένο λουράκι καρπού και αντιστατική συσκευασία. Η επιφάνεια οπτικής λήψης (εάν είναι εκτεθειμένη) πρέπει να διατηρείται εντελώς απαλλαγμένη από δακτυλικά αποτυπώματα, λάδι και σκόνη. Ακόμα και ένα λεπτό στρώμα μόλυνσης στην οπτική διαδρομή θα μειώσει την ποιότητα του σήματος και μπορεί να προκαλέσει διαλείποντα σφάλματα υπό δονήσεις. Η μακροχρόνια αποθήκευση πρέπει να γίνεται σε σφραγισμένη αντιστατική σακούλα μέσα σε ένα στεγνό, σταθερό ως προς τη θερμοκρασία περιβάλλον, μακριά από μαγνητικά πεδία και άμεσο ηλιακό φως. Πριν από την εγκατάσταση, ελέγξτε το σώμα του συνδέσμου 12 ακίδων για τυχόν παραμορφωμένες ή σπρωγμένες προς τα πίσω ακίδες, καθώς η ζημιά στον σύνδεσμο κατά την αποστολή είναι η πιο συνηθισμένη αιτία προβλημάτων με μεταχειρισμένες πλακέτες που φτάνουν από προμηθευτές πλεονάζοντος αποθέματος.
