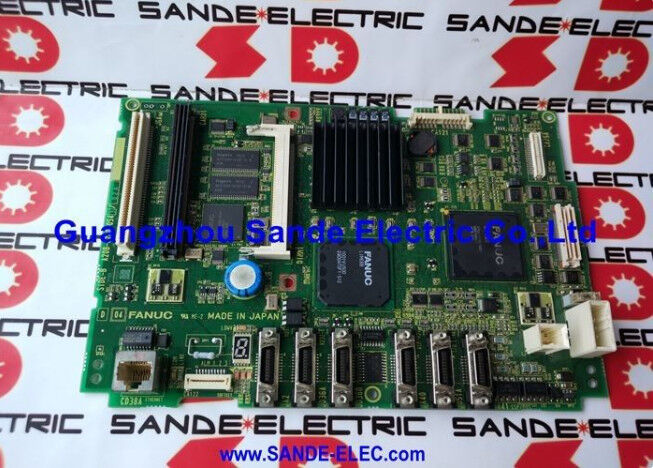

FANUC A20B-8201-0088 | 0i-D Mate Κύρια Πλακέτα — Σειρά A20B-8201, Κύρια Πλακέτα Ελέγχου για CNC Ελεγκτές FANUC Series 0i-D Mate, Ιαπωνικής Προέλευσης

Επισκόπηση

Η FANUC A20B-8201-0088 είναι η κύρια πλακέτα για το FANUC Series 0i-D Mate — μια γενιά CNC που αντικατοπτρίζει μια θεμελιώδη εξέλιξη στον τρόπο που η FANUC συσκευάζει την νοημοσύνη ελέγχου της.

Η ονομασία "Mate" φέρει πραγματική μηχανική σημασία: προσδιορίζει την απλοποιημένη, βελτιστοποιημένη ως προς το κόστος παραλλαγή της πλατφόρμας 0i-D, σχεδιασμένη ειδικά για διαμορφώσεις εργαλειομηχανών που χρειάζονται την πλήρη αξιοπιστία και ακρίβεια ελέγχου κίνησης των CNC i-series της FANUC χωρίς τον πλήρη αριθμό αξόνων και το βάθος επιλογών του κορυφαίου 0i-D.

Η οικογένεια πλακετών A20B-8201 αντιπροσωπεύει την αρχιτεκτονική αλλαγή της FANUC σε πλακέτες υψηλής ενσωμάτωσης στην γενιά i-series.

Ενώ η οικογένεια A16B-3200 (κύριες πλακέτες για Series 16/18/0i-B) δέχονταν πολλές ξεχωριστές μονάδες DIMM για κάθε λειτουργική περιοχή, η γενιά A20B-8201 ενσωματώνει περισσότερες λειτουργίες απευθείας στην πλακέτα.

Η κύρια πλακέτα φέρει ενσωματωμένη μνήμη, τη διεπαφή διαύλου FSSB οπτικών ινών για σερβοκινητήρες, τη σειριακή διεπαφή ατράκτου και τις κύριες συνδέσεις I/O — η A20B-8201-0088 για το 0i-D Mate αντιπροσωπεύει αυτή τη φιλοσοφία σχεδιασμού που εφαρμόζεται στη συμπαγή μορφή του ελεγκτή Mate.

Η σειρά 0i-D της FANUC, που κυκλοφόρησε στα τέλη της δεκαετίας του 2000 και παρέμεινε σε ενεργή παραγωγή μέχρι και τη δεκαετία του 2010, έφερε μια γενιά βελτιώσεων σε σχέση με το 0i-C: βελτιωμένη ταχύτητα επεξεργασίας μπλοκ, πιο προηγμένη επικοινωνία σερβοκινητήρων FSSB, βελτιωμένη απόδοση κοπής υψηλής ταχύτητας (ειδικά για κατεργασία καλουπιών) και νέες λειτουργίες ασφαλείας.

Η παραλλαγή Mate έκανε αυτές τις δυνατότητες διαθέσιμες σε μια μορφή κατάλληλη για τον τομέα των συμπαγών εργαλειομηχανών μεγάλου όγκου — οι δίτροχοι τόρνοι CNC, τα κέντρα κατεργασίας 3 αξόνων και οι εξειδικευμένες αγορές μηχανών όπου οι ελεγκτές κλάσης Mate κυριαρχούσαν πάντα όσον αφορά τις παγκόσμιες εγκατεστημένες μονάδες.

Βασικές Προδιαγραφές

0i-D Mate έναντι Πλήρους 0i-D — Κατανόηση της Διαφοράς για Συντήρηση

Το 0i-D Mate και το πλήρες 0i-D μοιράζονται την ίδια γενιά CNC και πολλές από τις ίδιες δυνατότητες λογισμικού, αλλά οι διαμορφώσεις υλικού διαφέρουν με τρόπους που έχουν σημασία για τη διαχείριση ανταλλακτικών.

Η κύρια πλακέτα για το πλήρες 0i-D (που αντιπροσωπεύεται από πλακέτες όπως η A20B-8200-0841 και σχετικές παραλλαγές) είναι μια διαφορετική φυσική πλακέτα με διαφορετικές διατάξεις συνδετήρων και διαφορετική χωρητικότητα επέκτασης από την A20B-8201-0088 που χρησιμοποιείται στο Mate.

Η πλακέτα A20B-8201 Mate είναι φυσικά μικρότερη και φέρει λιγότερους συνδετήρες διεπαφής από την κύρια πλακέτα του πλήρους 0i-D — αυτό είναι κατάλληλο για τον περιορισμένο αριθμό αξόνων του Mate (συνήθως 2–3 ελεγχόμενοι άξονες έναντι του υψηλότερου ορίου του πλήρους 0i-D) και την απλοποιημένη διαμόρφωση I/O.

Αυτές οι πλακέτες δεν είναι εναλλάξιμες. Η εγκατάσταση μιας κύριας πλακέτας πλήρους 0i-D σε ένα πλαίσιο ή βάση στήριξης του ελεγκτή Mate δεν είναι φυσικά δυνατή χωρίς μηχανική τροποποίηση, και η διαμόρφωση λογισμικού (εγγραφές επιλογών, όρια αριθμού αξόνων) θα έπρεπε ούτως ή άλλως να ταιριάζει με την αρχική.

Όταν προμηθεύεστε μια αντικαταστατική A20B-8201-0088, επιβεβαιώστε τον αριθμό εξαρτήματος ακριβώς — άλλες παραλλαγές A20B-8201 (οι -0081, -0083, -0212 και άλλες) εξυπηρετούν διαφορετικές διαμορφώσεις 0i-D και ελεγκτές ρομπότ και δεν θα λειτουργήσουν ως υποκατάστατα.

Τι Αποθηκεύεται στην A20B-8201-0088 και Τι Όχι

Μια συνηθισμένη ερώτηση κατά την αντικατάσταση της κύριας πλακέτας αφορά τη διατήρηση δεδομένων. Στο 0i-D Mate, η ίδια η πλακέτα φέρει κάποιους σταθερούς πόρους υλικού, αλλά τα δεδομένα ειδικά για τη μηχανή — παράμετροι, προγράμματα τεμαχίων, κλίμακα PMC, διορθώσεις εργαλείων — βρίσκονται σε μονάδες FROM και SRAM ή σε περιοχές μνήμης flash που είναι μερικές φορές ενσωματωμένες στην κύρια πλακέτα ή σε ξεχωριστές κάρτες, ανάλογα με τη συγκεκριμένη διαμόρφωση υλικού του 0i-D Mate.

Πριν αντικαταστήσετε την A20B-8201-0088, δημιουργήστε αντίγραφα ασφαλείας για τα πάντα: όλες τις παραμέτρους CNC μέσω της λειτουργίας I/O, την κλίμακα PMC μέσω της λειτουργίας I/O παραμέτρων PMC, όλα τα προγράμματα τεμαχίων μέσω της λίστας προγραμμάτων I/O, και τα δεδομένα συντεταγμένων εργασίας και διορθώσεων εργαλείων μέσω του I/O διορθώσεων.

Το 0i-D Mate υποστηρίζει κάρτα μνήμης (κάρτα CF), μνήμη USB και RS-232C ως μέσα I/O ανάλογα με τις εγκατεστημένες επιλογές.

Μετά την αντικατάσταση, όλα τα δεδομένα που έχουν αντιγραφεί πρέπει να επαναφορτωθούν και το σύστημα πρέπει να επαληθευτεί για σωστή κίνηση αξόνων, λειτουργία ατράκτου και λειτουργία I/O PMC πριν η μηχανή επιστρέψει στην παραγωγή.

FSSB — Τι Σημαίνει για το Σύστημα 0i-D Mate

Μία από τις πιο σημαντικές αλλαγές από προηγούμενες γενιές CNC FANUC στο 0i-D είναι η καθολική χρήση του FSSB (FANUC Serial Servo Bus) για την επικοινωνία των ενισχυτών σερβοκινητήρων.

Ενώ προηγούμενοι ελεγκτές χρησιμοποιούσαν είτε αναλογικά σήματα ±10V είτε εντολές τύπου PWM για την επικοινωνία με τους ενισχυτές σερβοκινητήρων, το 0i-D χρησιμοποιεί έναν σειριακό δίαυλο οπτικών ινών — έναν αποκλειστικό δίαυλο επικοινωνίας υψηλής ταχύτητας μεταξύ της κύριας πλακέτας και των ενισχυτών σερβοκινητήρων, που μεταφέρει εντολές θέσης, εντολές ταχύτητας και δεδομένα ανάδρασης σε σύγχρονη ψηφιακή μορφή με πολύ χαμηλή καθυστέρηση.

Στην πλακέτα A20B-8201-0088, το κύκλωμα διεπαφής FSSB είναι ενσωματωμένο — οι συνδετήρες οπτικών ινών και τα τσιπ ελεγκτή επικοινωνίας FSSB είναι ενσωματωμένα στην κύρια πλακέτα, όχι σε ξεχωριστή κάρτα ελέγχου άξονα όπως σε προηγούμενες γενιές.

Αυτό σημαίνει ότι ένα σφάλμα που σχετίζεται με το FSSB, το οποίο προηγουμένως θα είχε απομονωθεί σε μια αφαιρούμενη κάρτα άξονα, απαιτεί πλέον τη διάγνωση ή την αντικατάσταση της κύριας πλακέτας εάν έχει αποτύχει το ίδιο το υλικό FSSB.

Συχνές Ερωτήσεις

Ε1: Ποιες διαδικασίες δημιουργίας αντιγράφων ασφαλείας είναι υποχρεωτικές πριν από την αντικατάσταση της A20B-8201-0088;

Δημιουργήστε αντίγραφα ασφαλείας όλων των παραμέτρων CNC (δεδομένα SRAM), προγραμμάτων τεμαχίων, κλίμακας PMC και πινάκων διορθώσεων σε εξωτερικά μέσα πριν αφαιρεθεί η πλακέτα.

Στο 0i-D Mate, αυτά είναι προσβάσιμα μέσω των μενού MDI → SYSTEM → INPUT/OUTPUT.

Εάν η πλακέτα έχει αποτύχει με τρόπο που εμποδίζει το CNC να εκκινήσει κανονικά, οι παράμετροι πρέπει να ανακτηθούν από το πιο πρόσφατο εξωτερικό αντίγραφο ασφαλείας.

Οι εγκαταστάσεις χωρίς τρέχον αντίγραφο ασφαλείας αντιμετωπίζουν την επανεισαγωγή παραμέτρων από την τεκμηρίωση αποδοχής της μηχανής — μια χρονοβόρα διαδικασία που υπογραμμίζει τη σημασία της διατήρησης προγραμματισμένων αντιγράφων ασφαλείας παραμέτρων ως μέρος της τακτικής συντήρησης.

Ε2: Το CNC εμφανίζει συναγερμό συστήματος κατά την εκκίνηση που εμποδίζει την πρόσβαση στην κανονική οθόνη λειτουργίας. Μπορεί η πλακέτα να θεωρηθεί ελαττωματική από αυτό το σύμπτωμα;

Ένας συναγερμός συστήματος κατά την εκκίνηση (συναγερμός PS, συναγερμός SV κατά την εκκίνηση ή εμφάνιση οθόνης σφάλματος CNC χωρίς δυνατότητα κίνησης άξονα) μπορεί να προκύψει από βλάβη της κύριας πλακέτας, αποτυχία ενισχυτή σερβοκινητήρα, καταστροφή δεδομένων SRAM ή πρόβλημα επικοινωνίας FSSB.

Πριν καταλήξετε ότι η κύρια πλακέτα έχει αποτύχει, ελέγξτε τη συστοιχία LED διάγνωσης στην όψη της πλακέτας — κάθε LED αντιπροσωπεύει την κατάσταση ενός συγκεκριμένου υποσυστήματος, και ο συνδυασμός αναμμένων/σβηστών LED κατά τη διάρκεια μιας αποτυχημένης εκκίνησης προσδιορίζει ποιο υποσύστημα δεν έχει αρχικοποιηθεί.

Το εγχειρίδιο συντήρησης 0i-D Mate παρέχει τον πίνακα διάγνωσης LED. Μόνο μετά τη διάγνωση LED και την επιβεβαίωση ότι οι τάσεις τροφοδοσίας είναι σωστές, θα πρέπει να εξεταστεί η αντικατάσταση της πλακέτας ως το επόμενο βήμα.

Ε3: Η έκδοση Mate του 0i-D Mate υποστηρίζει τις ίδιες επιλογές λογισμικού με το πλήρες 0i-D;

Το σύνολο των επιλογών λογισμικού που είναι διαθέσιμο στο 0i-D Mate είναι ένα υποσύνολο του μενού επιλογών του πλήρους 0i-D.

Επιλογές που απαιτούν περισσότερους από τον βασικό αριθμό αξόνων ή πόρους υλικού του Mate — όπως η ταυτόχρονη κατεργασία 5 αξόνων, ο πρόσθετος έλεγχος διαδρομής ή ο έλεγχος περιγράμματος AI υψηλής απόδοσης — δεν είναι διαθέσιμες στο Mate.

Οι επιλογές που είναι καταχωρημένες στην πλακέτα A20B-8201-0088 (αποθηκευμένες στην περιοχή FROM της πλακέτας ή μέσω του συστήματος εγγραφής επιλογών της FANUC) είναι συγκεκριμένες για την αρχική αγορασμένη διαμόρφωση της μηχανής.

Μια αντικαταστατική πλακέτα πρέπει είτε να έχει τις ίδιες επιλογές καταχωρημένες είτε να διαμορφωθεί ώστε να ταιριάζει μέσω της διαδικασίας εγγραφής κλειδιού επιλογών της FANUC.

Ε4: Πώς αποτυγχάνει η σύνδεση FSSB και ποια είναι τα συμπτώματα όταν συμβαίνει;

Η αποτυχία FSSB στο 0i-D Mate συνήθως παρουσιάζεται ως σφάλματα σερβοκινητήρων που εμφανίζονται αμέσως κατά την ενεργοποίηση, πριν επιχειρηθεί οποιαδήποτε κίνηση άξονα — οι ενισχυτές σερβοκινητήρων δεν μπορούν να δημιουργήσουν τη σύνδεση επικοινωνίας τους με την κύρια πλακέτα.

Συνήθεις αιτίες αποτυχίας FSSB περιλαμβάνουν: φυσική ζημιά στο καλώδιο οπτικών ινών (σπασμένο, λυγισμένο ή μολυσμένο στο άκρο του συνδετήρα), αποτυχία πομποδέκτη FSSB στην κύρια πλακέτα ή στον ενισχυτή, ή αποτυχία IC επικοινωνίας FSSB στην κύρια πλακέτα.

Η αντικατάσταση του καλωδίου FSSB είναι το πρώτο διαγνωστικό βήμα — αυτά τα καλώδια είναι αναλώσιμα που μπορούν να αγοραστούν ξεχωριστά.

Εάν η αντικατάσταση του καλωδίου δεν αποκαταστήσει την επικοινωνία FSSB, η κύρια πλακέτα ή η διεπαφή FSSB του ενισχυτή σερβοκινητήρα απαιτεί περαιτέρω διερεύνηση.

Ε5: Είναι η A20B-8201-0088 επισκευάσιμη μετά από βλάβη που προκλήθηκε από υπέρταση ρεύματος;

Μια υπέρταση ρεύματος αρκετά ισχυρή ώστε να προκαλέσει ζημιά στην κύρια πλακέτα συνήθως προκαλεί ζημιά πρώτα στα κυκλώματα προστασίας εισόδου (διόδους TVS, MOV) και μπορεί επίσης να προκαλέσει ζημιά σε IC ρυθμιστών τάσης ή στα τσιπ επικοινωνίας FSSB.

Εξειδικευμένα κέντρα επισκευών FANUC με πρόσβαση σε δοκιμαστικά συστήματα 0i-D μπορούν συχνά να επισκευάσουν πλακέτες που έχουν υποστεί ζημιά από υπέρταση αντικαθιστώντας τα επηρεαζόμενα εξαρτήματα προστασίας και επικοινωνίας, αποκαθιστώντας την πλήρη λειτουργία της πλακέτας.

Το κόστος επισκευής έναντι του κόστους μιας αντικαταστατικής πλακέτας εξαρτάται από την έκταση της ζημιάς — πλακέτες με καμένα ίχνη PCB ή αποτυχημένους ενσωματωμένους επεξεργαστές γενικά δεν είναι οικονομικά επισκευάσιμες, ενώ πλακέτες με τοπική ζημιά σε εξαρτήματα προστασίας αποκαθίστανται συχνά επιτυχώς.
