FANUC A20B-8201-0081 | Σειρά 0i-D Κύρια Πλακέτα — A20B-8201 Πλακέτα Ελέγχου CNC Υψηλής Ολοκλήρωσης, Διεπαφή Σερβο FSSB, Ιαπωνικής Προέλευσης

Επισκόπηση

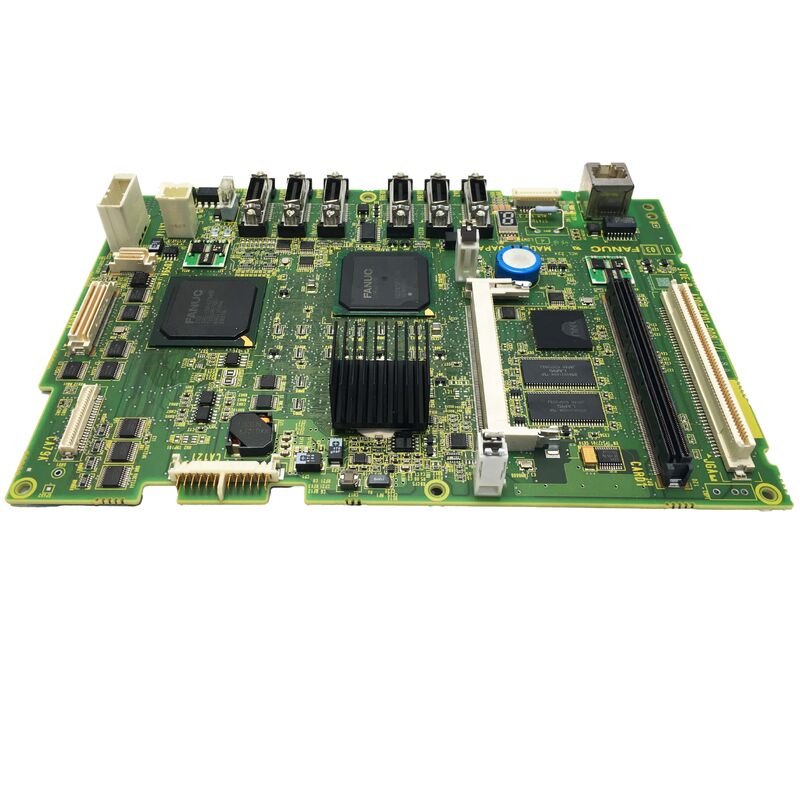

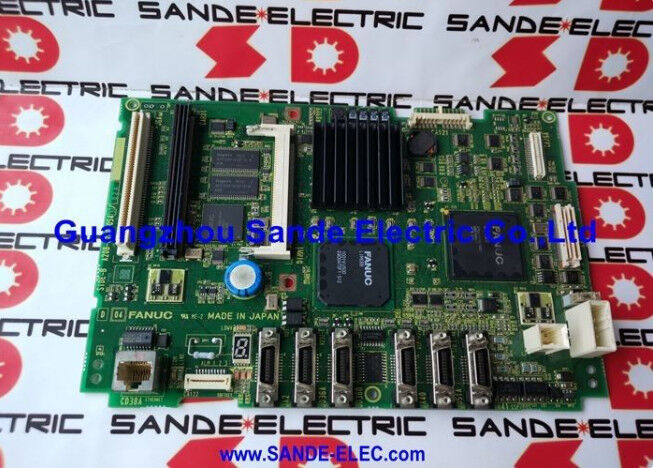

Η FANUC A20B-8201-0081 είναι η κύρια πλακέτα τυπωμένου κυκλώματος για τη σειρά FANUC 0i-D — η γενιά CNC που εισήγαγε η FANUC για να φέρει ψηφιακό έλεγχο σερβο, επεξεργασία μπλοκ υψηλής ταχύτητας και βελτιωμένες δυνατότητες παρεμβολής στην αγορά εργαλειομηχανών μεσαίας και συμπαγούς κατηγορίας.

Το 0i-D αντιπροσώπευε ένα βήμα γενιάς πάνω από το 0i-C, φέρνοντας βελτιώσεις στο εύρος ζώνης επικοινωνίας σερβο FSSB, ταχύτερη επεξεργασία μπλοκ για κοπή καλουπιών υψηλής ταχύτητας, καλύτερο συγχρονισμό ατράκτου και ενσωματωμένες λειτουργίες ασφαλείας σε έναν ελεγκτή που εξακολουθεί να έχει μέγεθος για να ταιριάζει στους περιορισμούς χώρου συμπαγών τόρνων CNC και κέντρων κατεργασίας.

Η οικογένεια πλακετών A20B-8201 αντικατοπτρίζει την εξέλιξη της FANUC από μια αρθρωτή αρχιτεκτονική plug-in (που χρησιμοποιήθηκε στις σειρές 16/18 και παλαιότερες) προς ένα σχέδιο υψηλής ολοκλήρωσης.

Ενώ ένας ελεγκτής προηγούμενης γενιάς μπορεί να κατανέμει λειτουργίες σε τέσσερις ή πέντε ξεχωριστές υποπλακέτες plug-in, η A20B-8201-0081 ενσωματώνει την κεντρική CPU, τη διεπαφή διαύλου σερβο FSSB, το κανάλι σειριακής επικοινωνίας ατράκτου, τη διεπαφή πίνακα χειριστή και πολλαπλές συνδέσεις εισόδου/εξόδου σε μία μόνο πλακέτα — μειώνοντας τον αριθμό των εξαρτημάτων, τον αριθμό των πιθανών σημείων αστοχίας και τον φυσικό χώρο που καταλαμβάνουν τα ηλεκτρονικά του ελεγκτή.

Η σειρά 0i-D αναγνωρίζεται ευρέως ως το καθοριστικό CNC της δεκαετίας του 2010 για κατασκευαστές συμπαγών εργαλειομηχανών — ο συνδυασμός δυνατοτήτων, συμπαγούς μεγέθους και οικονομικής αποδοτικότητας την κατέστησε την κυρίαρχη επιλογή για τόρνους CNC και κέντρα κατεργασίας 3 αξόνων στην Ασία και όλο και περισσότερο στην Ευρώπη και τη Βόρεια Αμερική.

Η εγκατεστημένη βάση μηχανών 0i-D είναι αντίστοιχα μεγάλη, γεγονός που οδηγεί σε συνεχή ζήτηση για πλακέτες A20B-8201-0081 καθώς οι εγκατεστημένες μηχανές παλιώνουν και απαιτούν συντήρηση.

Βασικές Προδιαγραφές

Η Γενιά 0i-D — Τι την καθιστά Διακριτή

Οι βελτιώσεις του 0i-D σε σχέση με το 0i-C επικεντρώθηκαν σε τρεις τομείς που είχαν τη μεγαλύτερη σημασία για τους κατασκευαστές εργαλειομηχανών: απόδοση σερβο, ταχύτητα επεξεργασίας προγράμματος και ασφάλεια.

Απόδοση σερβο FSSB: Ο δίαυλος σερβο FSSB στο 0i-D λειτουργεί με ταχύτερο κύκλο επικοινωνίας από το 0i-C — ο ρυθμός ανανέωσης εντολής σερβο είναι υψηλότερος, γεγονός που επιτρέπει στενότερη κλειστή βρόχο θέσης και καλύτερη απόδοση παρακολούθησης σε υψηλές ταχύτητες τροφοδοσίας.

Για εργαλειομηχανές που κόβουν σύνθετα περιγράμματα σε υψηλές ταχύτητες, αυτό σημαίνει ομαλότερη επιφανειακή φινίρισμα και καλύτερη ακρίβεια στις μεταβάσεις γωνιών όπου η μηχανή επιβραδύνει και επιταχύνει ξανά μεταξύ των κινήσεων.

Επεξεργασία προγράμματος: Η CPU του 0i-D — προσβάσιμη μέσω της πλακέτας A20B-8201-0081 — επιτυγχάνει υψηλότερους ρυθμούς επεξεργασίας μπλοκ από τον προκάτοχό του.

Αυτό είναι σχετικό για προγράμματα κατεργασίας υψηλής ταχύτητας με πολλές κινήσεις μικρών τμημάτων (τυπικό σε φινίρισμα επιφανειών 3D), όπου το CNC πρέπει να διαβάζει, να αποκωδικοποιεί και να εκτελεί χιλιάδες μπλοκ ανά λεπτό χωρίς ο άξονας να εξαντλείται από τις προγραμματισμένες κινήσεις και να παραμένει στιγμιαία σε αδράνεια.

Υψηλότερος ρυθμός επεξεργασίας μπλοκ επιτρέπει υψηλότερες ταχύτητες τροφοδοσίας σε σύνθετα περιγράμματα χωρίς αυτό το πρόβλημα της "στέρησης".

Λειτουργίες PMC και ασφαλείας: Ο ενσωματωμένος επεξεργαστής PMC του 0i-D, που εκτελεί τη λογική σκάλας του κατασκευαστή εργαλειομηχανών μέσω της κύριας πλακέτας CPU, περιλαμβάνει βελτιωμένο ρυθμό σάρωσης και περισσότερη διαθέσιμη μνήμη PMC. Επιπλέον, η FANUC εισήγαγε επιλογές λειτουργιών ασφαλείας στη γενιά 0i-D — λειτουργίες παρακολούθησης ταχύτητας και θέσης που επιτρέπουν ασφαλή λειτουργία μειωμένης ταχύτητας με ανοιχτή την προστασία της μηχανής, χωρίς να απαιτείται εντελώς ξεχωριστό PLC ασφαλείας.

Αντικατάσταση της A20B-8201-0081 — Κρίσιμα Βήματα Προετοιμασίας

Η αντικατάσταση της κύριας πλακέτας είναι η διαδικασία συντήρησης με τον υψηλότερο κίνδυνο σε οποιοδήποτε σύστημα CNC, και το 0i-D δεν αποτελεί εξαίρεση.

Οι συνέπειες ενός ανεπαρκούς αντιγράφου ασφαλείας πριν από τη συνέχιση μπορεί να κυμαίνονται από ένα απόγευμα επανεισαγωγής παραμέτρων έως εβδομάδες επανεπιβεβαίωσης της μηχανής — ανάλογα με τα δεδομένα που χάθηκαν και αν υπήρχαν αντίγραφα ασφαλείας.

Πριν απενεργοποιήσετε τη μηχανή για αντικατάσταση πλακέτας, τα ακόλουθα δεδομένα πρέπει να δημιουργηθούν αντίγραφα ασφαλείας σε εξωτερικό μέσο (κάρτα μνήμης, USB ή σύνδεση RS-232C, ανάλογα με το τι υποστηρίζει η μονάδα MDI της μηχανής): όλες οι παράμετροι CNC, όλα τα προγράμματα τεμαχίων που είναι αποθηκευμένα στη μνήμη CNC, το πρόγραμμα σκάλας PMC και οι παράμετροι PMC, όλα τα δεδομένα αντιστάθμισης εργαλείων και συντεταγμένων εργασίας, και τυχόν προγράμματα μακροεντολών ή προσαρμοσμένοι κύκλοι χρήστη.

Το εγχειρίδιο συντήρησης του 0i-D παρέχει την ακριβή διαδικασία για κάθε κατηγορία δεδομένων.

Η μπαταρία αντιγράφου ασφαλείας SRAM στο σύστημα 0i-D, η οποία διατηρεί τη μνήμη CNC ζωντανή κατά την απενεργοποίηση, θα πρέπει να ελεγχθεί για υπολειπόμενη φόρτιση πριν από την έναρξη της διαδικασίας.

Μια μπαταρία που πλησιάζει στην εξάντληση μπορεί να χάσει δεδομένα ακόμη και κατά τη σύντομη απενεργοποίηση που απαιτείται για την αντικατάσταση της πλακέτας.

Μετά την εγκατάσταση της πλακέτας αντικατάστασης A20B-8201-0081, όλα τα δεδομένα που δημιουργήθηκαν αντίγραφα ασφαλείας πρέπει να αποκατασταθούν με τη σωστή σειρά — πρώτα οι παράμετροι (πριν από οποιαδήποτε κίνηση άξονα), στη συνέχεια τα δεδομένα PMC, στη συνέχεια τα προγράμματα και οι αντιστάθμιση. Στη συνέχεια, η μηχανή πρέπει να επιστραφεί στην αρχική θέση και να επαληθευτεί η ακρίβεια των αξόνων πριν από την επιστροφή στην παραγωγή.

Συχνές Ερωτήσεις

Ε1: Το CNC ενεργοποιείται αλλά σταματά με συναγερμό συστήματος και δεν προχωρά πέρα από την οθόνη εκκίνησης. Είναι αυτό βλάβη της κύριας πλακέτας;

Ένας συναγερμός συστήματος κατά την εκκίνηση μπορεί να προέρχεται από διάφορες πηγές — όχι απαραίτητα από την κύρια πλακέτα. Ελέγξτε πρώτα την οθόνη διαγνωστικών LED στην πρόσοψη της κύριας πλακέτας: η συστοιχία LED εμφανίζει έναν κωδικό που αναγνωρίζει ποιο υποσύστημα απέτυχε στον αυτοέλεγχο κατά την εκκίνηση.

Συνήθεις αιτίες εκτός πλακέτας σε αυτό το στάδιο περιλαμβάνουν: η μπαταρία SRAM έχει εξαντληθεί (προκαλώντας συναγερμό αλλοίωσης μνήμης), η μονάδα FROM έχει σφάλμα αθροίσματος ελέγχου, ή η σύνδεση επικοινωνίας FSSB με τους ενισχυτές σερβο απέτυχε να δημιουργηθεί.

Εξαντλήστε αυτούς τους ελέγχους πριν καταλήξετε ότι η ίδια η πλακέτα έχει αποτύχει. Εάν η συστοιχία LED εμφανίζει συναγερμό επεξεργαστή ή εσωτερικού διαύλου, η κύρια πλακέτα είναι ο σωστός στόχος αντικατάστασης.

Ε2: Μπορεί η A20B-8201-0081 να χρησιμοποιηθεί για αναβάθμιση ενός ελεγκτή Σειράς 0i-C;

Όχι. Η A20B-8201-0081 έχει σχεδιαστεί ειδικά για πλατφόρμες υλικού 0i-D — το πλαίσιο, η διάταξη ακροδεκτών του οπίσθιου πάνελ και το υποστηρικτικό υλικό (τροφοδοτικό, κάρτες άξονα, πίνακας χειριστή) είναι διαφορετικά από τη γενιά 0i-C. Η αρχιτεκτονική λογισμικού είναι επίσης διαφορετική.

Αυτές οι δύο γενιές δεν είναι διασταυρώσιμες σε επίπεδο κύριας πλακέτας.

Ε3: Τι δεδομένα αποθηκεύονται στην αντικαταστατική A20B-8201-0081 όταν φτάνει νέα ή ανακατασκευασμένη;

Μια νέα ή ανακατασκευασμένη πλακέτα φτάνει είτε με κενή μνήμη (που απαιτεί πλήρη φόρτωση παραμέτρων και προγραμμάτων) είτε με μια γενική εργοστασιακή προεπιλεγμένη διαμόρφωση FANUC. Καμία από τις δύο καταστάσεις δεν ταιριάζει με τη συγκεκριμένη διαμόρφωση της μηχανής.

Όλες οι παράμετροι CNC, οι εγγραφές επιλογών, η σκάλα PMC και τα δεδομένα προγραμμάτων πρέπει να φορτωθούν από το αντίγραφο ασφαλείας που δημιουργήθηκε πριν από την αφαίρεση της πλακέτας.

Αυτό είναι αναμενόμενο και φυσιολογικό — το κρίσιμο σημείο είναι να υπάρχει ένα πλήρες και ενημερωμένο αντίγραφο ασφαλείας πριν από την έναρξη της διαδικασίας.

Ε4: Η μηχανή είναι τόρνος CNC με άξονα C και ζωντανό εργαλείο. Υποστηρίζει η A20B-8201-0081 αυτή τη διαμόρφωση;

Ναι. Το 0i-D υποστηρίζει διαμορφώσεις πολλαπλών αξόνων, συμπεριλαμβανομένου του άξονα C (άτρακτος ως ελεγχόμενος άξονας CNC), του άξονα Y σε τόρνους και διαμορφώσεις πολλαπλών ατράκτων ταυτόχρονα, ανάλογα με τις επιλογές λογισμικού που είναι εγγεγραμμένες στο σύστημα.

Αυτές οι επιλογές ορίζονται στο λογισμικό FROM που είναι εγκατεστημένο στην κύρια πλακέτα και στην εγγραφή επιλογών FANUC για το σύστημα. Επιβεβαιώστε ότι η έκδοση λογισμικού και η εγγραφή επιλογών της πλακέτας αντικατάστασης ταιριάζουν με το αρχικό σύστημα πριν προχωρήσετε.

Οι εγγραφές επιλογών στα συστήματα FANUC συνδέονται με τη διαμόρφωση υλικού και πρέπει να επανεγγραφούν μετά την αντικατάσταση της κύριας πλακέτας.

Ε5: Ποιος είναι ο κίνδυνος χειρισμού της A20B-8201-0081 χωρίς κατάλληλες προφυλάξεις ESD;

Η πλακέτα περιέχει πολλαπλά ολοκληρωμένα κυκλώματα CMOS υψηλής πυκνότητας που είναι ευάλωτα σε ηλεκτροστατική εκκένωση.

Η ζημιά ESD είναι ιδιαίτερα ύπουλη επειδή συχνά προκαλεί λανθάνουσες αστοχίες — η πλακέτα φαίνεται να λειτουργεί μετά την εγκατάσταση, αλλά αποτυγχάνει πρόωρα εβδομάδες ή μήνες αργότερα λόγω μειωμένης τάσης διάσπασης σύνδεσης σε εξαρτήματα που υπέστησαν καταπόνηση αλλά δεν καταστράφηκαν αμέσως.

Χειρίζεστε πάντα την πλακέτα φορώντας ιμάντα καρπού γειωμένο σε επιφάνεια εργασίας ασφαλή για ESD, με την πλακέτα να παραμένει στην αντιστατική της σακούλα μέχρι τη στιγμή της εγκατάστασης. Η πλακέτα αντικατάστασης πρέπει να αποθηκεύεται στη αντιστατική της συσκευασία μέχρι να χρειαστεί.
