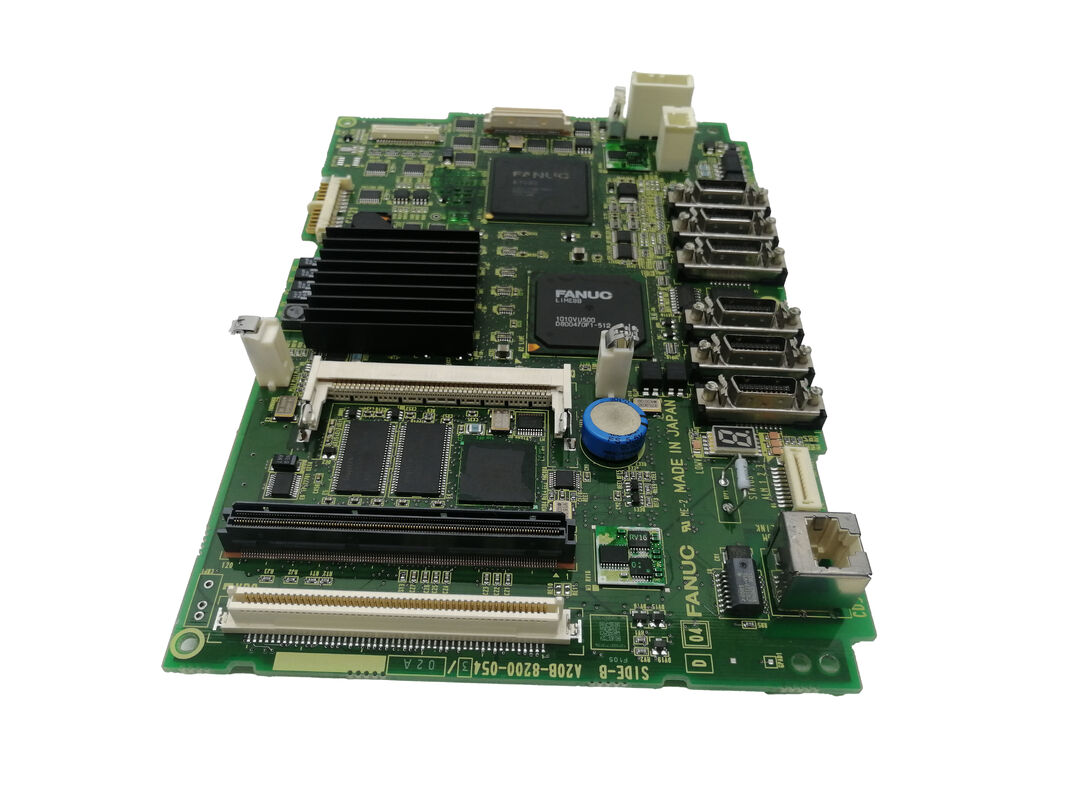

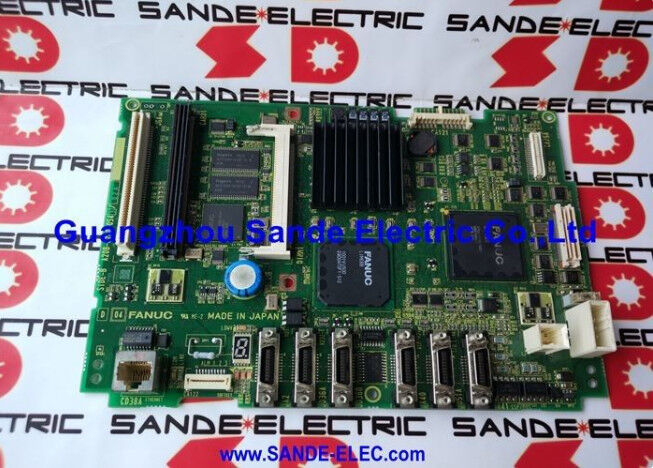

FANUC A20B-8200-0849 | Κύρια πλακέτα σειράς 0i-D A5 — Τελευταία αναθεώρηση υλικού για ελεγκτές CNC 0i-MD / 0i-TD, σειρά A20B-8200, προέλευση Ιαπωνία

Αριθμός εξαρτήματος: A20B-8200-0849

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Κατηγορία προϊόντος: PCB — Κύρια πλακέτα CPU (Μητρική πλακέτα)

Σειρά: A20B-8200 — Οικογένεια κύριων πλακετών ελέγχου CNC FANUC Series 0i-D

Επισκόπηση

Η FANUC A20B-8200-0849 είναι η αναθεώρηση υλικού A5 της κύριας πλακέτας για τους ελεγκτές CNC FANUC Series 0i-D. Εντός της οικογένειας κύριων πλακετών A20B-8200, η γενιά 0i-D πέρασε από διαδοχικά επίπεδα αναθεώρησης υλικού καθώς η FANUC ενημέρωνε τις προδιαγραφές των εξαρτημάτων και βελτίωνε την αξιοπιστία της πλακέτας κατά τη διάρκεια ζωής του προϊόντος.

Η αναθεώρηση A1 (A20B-8200-0541) ήταν η αρχική.

Ακολούθησε η A3 (A20B-8200-0847). Η A5 (A20B-8200-0849) είναι η πιο τρέχουσα αναθεώρηση στη γραμμή κύριων πλακετών 0i-D, ενσωματώνοντας τις τελευταίες επιλογές εξαρτημάτων, διατηρώντας παράλληλα πλήρη λειτουργική συμβατότητα με το λογισμικό CNC 0i-D.

Το 0i-D είναι το κύριο CNC μαζικής παραγωγής της FANUC — ο ελεγκτής πίσω από εκατοντάδες χιλιάδες τόρνους, κέντρα κατεργασιών, μύλους και πολυλειτουργικά εργαλειομηχανές που παράγονται από μεγάλους κατασκευαστές εργαλειομηχανών καθ' όλη τη διάρκεια των δεκαετιών του 2000 και του 2010.

Κάθε μηχανή 0i-D, ανεξάρτητα από το αν λειτουργεί έναν τόρνο δύο αξόνων ή ένα κέντρο κατεργασιών τεσσάρων αξόνων, βασίζεται στην κύρια πλακέτα της για την εκτέλεση του λογισμικού συστήματος CNC, την επικοινωνία με τους ενισχυτές σερβο μέσω FSSB, τον έλεγχο του άξονα μέσω σειριακής διεπαφής, τη διαχείριση των εισόδων/εξόδων της μηχανής μέσω I/O Link και την οδήγηση της οθόνης του πίνακα χειριστή.

Η πλακέτα A5 εκτελεί όλες αυτές τις λειτουργίες πανομοιότυπα με τις προηγούμενες αναθεωρήσεις A1 και A3.

Από την οπτική γωνία του λογισμικού της μηχανής, δεν είναι ορατή καμία διαφορά μεταξύ των αναθεωρήσεων υλικού. Για τον μηχανικό συντήρησης, η σημασία της A5 είναι πρακτική: κατά την προμήθεια μιας εφεδρικής κύριας πλακέτας για μια μηχανή 0i-D, η A5 είναι η τρέχουσα διαθέσιμη αναθεώρηση και η κατάλληλη αντικατάσταση για οποιαδήποτε προηγούμενη αναθεώρηση κύριας πλακέτας 0i-D.

Βασικές προδιαγραφές

Αναθεωρήσεις υλικού στην οικογένεια κύριων πλακετών 0i-D

Η κατανόηση της ακολουθίας αναθεωρήσεων της κύριας πλακέτας A20B-8200 βοηθά τόσο στην προμήθεια όσο και στη διάγνωση βλαβών.

Αναθεώρηση A1 (A20B-8200-0541): Το αρχικό υλικό της κύριας πλακέτας 0i-D. Βρίσκεται σε μηχανές 0i-D που παράχθηκαν κατά τα πρώτα έτη αυτής της γενιάς ελεγκτών.

Αναθεώρηση A3 (A20B-8200-0847): Η ενημέρωση υλικού δεύτερης γενιάς. Οι αλλαγές στα εξαρτήματα βελτίωσαν τη θερμική απόδοση και τη μακροπρόθεσμη αξιοπιστία.

Αναθεώρηση A5 (A20B-8200-0849): Η τρέχουσα γενιά υλικού. Αντιπροσωπεύει την τελευταία επιλογή εξαρτημάτων της FANUC για την πλατφόρμα 0i-D. Η A5 είναι η προτεινόμενη αντικατάσταση για όλες τις προηγούμενες αναθεωρήσεις κύριων πλακετών 0i-D.

Και στις τρεις περιπτώσεις, το λογισμικό CNC που φορτώνεται στη μονάδα FROM είναι πανομοιότυπο και οι παράμετροι της μηχανής στην SRAM είναι άμεσα συμβατές.

Μια πλακέτα A5 εγκατεστημένη σε μια μηχανή που αρχικά διέθετε πλακέτα A1, με τις ίδιες μονάδες FROM/SRAM και παραμέτρους, συμπεριφέρεται ακριβώς όπως το αρχικό υλικό από την οπτική γωνία του λογισμικού ελέγχου της μηχανής.

Τι ελέγχει η κύρια πλακέτα 0i-D

Η κύρια πλακέτα είναι το πιο σημαντικό μεμονωμένο εξάρτημα στον ελεγκτή 0i-D. Διαχειρίζεται:

Επικοινωνία σερβο FSSB. Όλοι οι ενισχυτές σερβο — είτε οδηγούν άξονες X, Y, Z ή περιστροφικούς άξονες — επικοινωνούν με την κύρια πλακέτα μέσω του διαύλου οπτικής ίνας FSSB. Εντολές θέσης, ανάδραση ταχύτητας και δεδομένα συναγερμού σερβο ταξιδεύουν σε αυτόν τον σύνδεσμο.

Μια βλάβη στο κύκλωμα FSSB στην κύρια πλακέτα προκαλεί άμεσους κωδικούς συναγερμού άξονα κατά την εκκίνηση.

Σειριακός άξονας. Ο ενισχυτής άξονα (Alpha i SPM ή Beta i SPM) λαμβάνει εντολές ταχύτητας και δεδομένα θέσης μέσω της σειριακής διεπαφής άξονα (σύνδεση JA7A).

Ο προσανατολισμός του άξονα, ο συγχρονισμός άκαμπτης διάτρησης και ο έλεγχος άξονα Cs εξαρτώνται από αυτόν τον σύνδεσμο.

I/O Link. Οι είσοδοι/έξοδοι της μηχανής — διακόπτες ορίου, κλειδαριές πόρτας, μετρητές εργαλείων, έλεγχοι ψύξης, αλλαγείς παλετών — συνδέονται μέσω του σειριακού διαύλου I/O Link που τερματίζεται στο JD51A στην κύρια πλακέτα.

Η αλυσίδα I/O Link επεκτείνεται σε κατανεμημένες μονάδες I/O γύρω από τη μηχανή.

Ενσωματωμένο Ethernet. Η ενσωματωμένη θύρα Ethernet του 0i-D (για λειτουργία DNC, συλλογή δεδομένων MTConnect ή απομακρυσμένη παρακολούθηση FOCAS2) είναι ενσωματωμένη στην κύρια πλακέτα.

Δεν απαιτείται ξεχωριστή κάρτα επιλογής επικοινωνίας για τυπική συνδεσιμότητα Ethernet.

Πίνακας χειριστή και οθόνη. Η κύρια πλακέτα οδηγεί τη διεπαφή πληκτρολογίου MDI και την έξοδο οθόνης του CNC μέσω της σύνδεσης οθόνης της, υποστηρίζοντας τις μονάδες LCD 7,2 ιντσών και 8,4 ιντσών που συνήθως τοποθετούνται σε μηχανές 0i-D.

Διαδικασία αντικατάστασης

Η αντικατάσταση της A20B-8200-0849 ακολουθεί την τυπική διαδικασία κύριας πλακέτας 0i-D της FANUC:

Βήμα 1 — Εφεδρική μνήμη SRAM. Πριν αφαιρέσετε την πλακέτα, εκτελέστε μια πλήρη εφεδρική αντιγραφή μέσω της οθόνης εκκίνησης του CNC. Αποθηκεύστε σε κάρτα μνήμης FANUC ή σε PC μέσω RS-232C.

Η εφεδρική αντιγραφή καταγράφει όλες τις παραμέτρους, τη σκάλα PMC, τα δεδομένα εργαλείων, τις συντεταγμένες εργασίας και τα αποθηκευμένα προγράμματα τεμαχίων.

Βήμα 2 — Καταγραφή μονάδων. Σημειώστε ποιες πρόσθετες μονάδες βρίσκονται στην αρχική πλακέτα.

Αυτές οι μονάδες — κάρτα ελέγχου άξονα, μονάδα FROM/SRAM, τυχόν κάρτες επιλογών — μεταφέρονται στη νέα πλακέτα A5.

Βήμα 3 — Φυσική αντικατάσταση. Απενεργοποιήστε, περιμένετε την εκφόρτιση των πυκνωτών, αφαιρέστε τις μονάδες από την αρχική πλακέτα, εγκαταστήστε τις στην πλακέτα A5, εγκαταστήστε την πλακέτα A5.

Βήμα 4 — Επαναφορά SRAM. Εκκινήστε σε λειτουργία εκκίνησης, φορτώστε την εφεδρική μνήμη SRAM από το μέσο εφεδρικής αντιγραφής. Επιβεβαιώστε ότι όλα τα δεδομένα είναι παρόντα.

Βήμα 5 — Λειτουργικός έλεγχος. Κανονική εκκίνηση, επαληθεύστε ότι όλοι οι άξονες είναι έτοιμοι, ο άξονας είναι έτοιμος, η PMC εκτελείται, οι καταστάσεις I/O είναι σωστές.

Συχνές Ερωτήσεις

Ε1: Μια μηχανή 0i-D έχει την αρχική κύρια πλακέτα A1 (A20B-8200-0541). Μπορεί η A5 (A20B-8200-0849) να την αντικαταστήσει απευθείας;

Ναι. Η A5 είναι η τρέχουσα αντικατάσταση για όλες τις προηγούμενες αναθεωρήσεις κύριων πλακετών 0i-D. Όλες οι πρόσθετες μονάδες από την πλακέτα A1 εγκαθίστανται απευθείας στην πλακέτα A5.

Τα δεδομένα SRAM που αντιγράφηκαν από τη μηχανή A1 επαναφέρονται χωρίς τροποποίηση στην πλακέτα A5.

Μετά την επαναφορά, η μηχανή λειτουργεί πανομοιότυπα.

Ε2: Μετά την εγκατάσταση της A20B-8200-0849, το CNC εμφανίζει συναγερμό "SR" κατά την εκκίνηση. Τι υποδηλώνει αυτό;

Οι συναγερμοί σειράς SR κατά την πρώτη εκκίνηση μετά την αντικατάσταση της κύριας πλακέτας υποδηλώνουν προβλήματα στα δεδομένα SRAM — είτε η επαναφορά ήταν ατελής, είτε το αρχείο εφεδρικής αντιγραφής είναι κατεστραμμένο, είτε η διαδικασία επαναφοράς διακόπηκε. Δοκιμάστε ξανά την επαναφορά SRAM από το μενού εκκίνησης.

Εάν το αρχείο εφεδρικής αντιγραφής επιβεβαιωθεί ως καλό και η επαναφορά ολοκληρωθεί χωρίς σφάλμα, ο συναγερμός SR θα πρέπει να εκκαθαριστεί. Εάν δεν λήφθηκε εφεδρική αντιγραφή πριν αφαιρεθεί η πλακέτα, τα περιεχόμενα της SRAM θα είναι στις εργοστασιακές προεπιλογές και όλες οι παράμετροι που αφορούν τη μηχανή πρέπει να εισαχθούν ξανά.

Ε3: Ο συναγερμός FSSB εμφανίζεται αμέσως μετά την εγκατάσταση της A20B-8200-0849, παρόλο που όλοι οι ενισχυτές σερβο είναι ενεργοποιημένοι. Τι πρέπει να ελεγχθεί πρώτα;

Η πιο συνηθισμένη αιτία συναγερμών FSSB αμέσως μετά την αντικατάσταση της κύριας πλακέτας είναι ένα διαταραγμένο καλώδιο οπτικής ίνας FSSB. Κατά τον χειρισμό της πλακέτας, τα καλώδια οπτικής ίνας στις συνδέσεις COP10A στην κύρια πλακέτα μπορεί να έχουν αποσυνδεθεί ή να έχουν μολυνθεί στην άκρη της ίνας.

Ελέγξτε κάθε σύνδεση οπτικής ίνας FSSB στην κύρια πλακέτα — επιβεβαιώστε ότι κάθε μία είναι πλήρως εισαγμένη και ασφαλισμένη. Καθαρίστε τις άκρες των οπτικών ινών με ένα στεγνό πανί χωρίς χνούδι εάν είναι ορατή οποιαδήποτε μόλυνση.

Ε4: Μπορεί η A20B-8200-0849 να χρησιμοποιηθεί σε μηχανή 0i-F;

Όχι. Το 0i-D (οικογένεια κύριων πλακετών A20B-8200) και το 0i-F (διαφορετική οικογένεια κύριων πλακετών) είναι διακριτές γενιές ελεγκτών με διαφορετικές αρχιτεκτονικές υλικού.

Η A20B-8200-0849 είναι ειδικά για τη γενιά 0i-D. Το 0i-F απαιτεί τη δική του κύρια πλακέτα, η οποία δεν είναι διαλειτουργική με υλικό 0i-D.

Ε5: Πώς διαφέρει η αναθεώρηση υλικού A5 από την A1 από την οπτική γωνία του τεχνικού επισκευών;

Από λειτουργική άποψη, δεν υπάρχει διαφορά — η A5 εκτελεί το ίδιο λογισμικό και επικοινωνεί με το ίδιο περιφερειακό υλικό με τον ίδιο τρόπο όπως η A1.

Από φυσική άποψη, οι θέσεις ορισμένων συνδέσεων, οι τοποθετήσεις εξαρτημάτων ή οι μικρές λεπτομέρειες διάταξης της πλακέτας μπορεί να διαφέρουν μεταξύ των αναθεωρήσεων, επομένως οι φωτογραφίες εγκατάστασης από την αρχική πλακέτα A1 δεν πρέπει να χρησιμοποιούνται ως μοναδική αναφορά για την εγκατάσταση της A5 — ανατρέξτε στις φυσικές συνδέσεις και τις ετικέτες τους στην ίδια την πλακέτα A5.

Η συμβατότητα παραμέτρων και δεδομένων είναι πλήρης: δεν απαιτούνται τροποποιήσεις στις παραμέτρους της μηχανής κατά την αντικατάσταση μιας A1 με μια A5.
