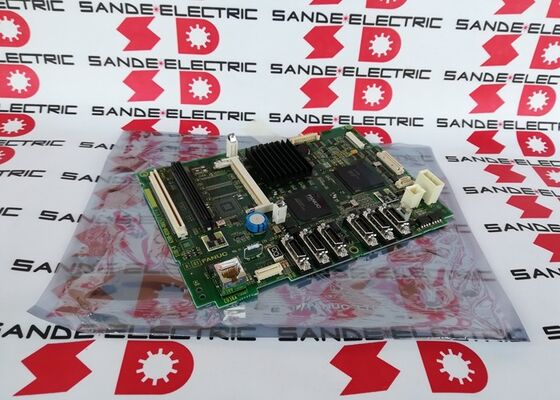

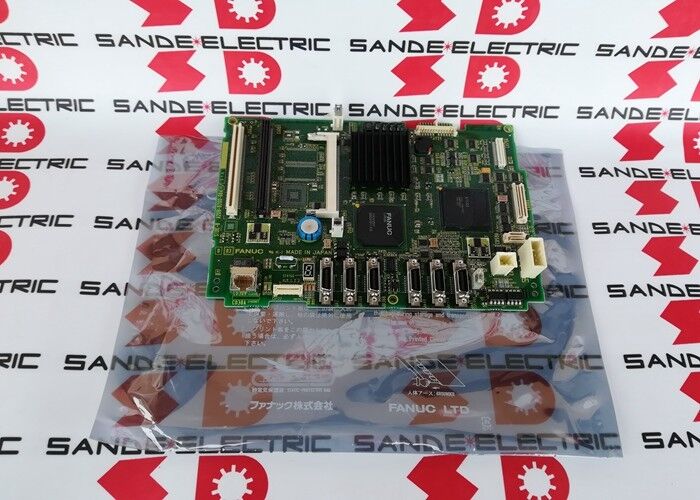

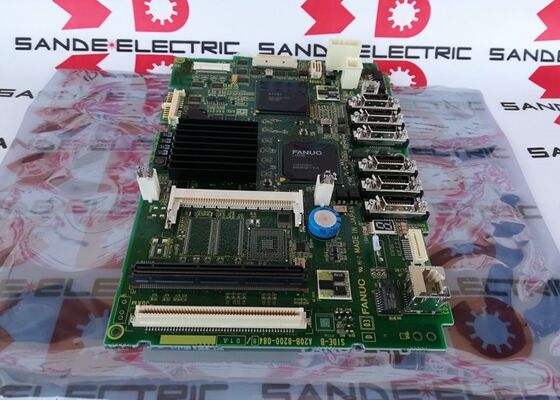

Α20Β-8200-0848 Fanuc PCB Board Α20Β82000848 Α2OB-82OO-O848

A20B-8200-0848 | FANUC Series 0i-D Main CPU Motherboard — A5U Type / Central Control Board / A20B-8200 Series

A5U — Μια πιο ικανή κύρια πλακέτα 0i-D

Η πλατφόρμα FANUC Series 0i-D χρησιμοποιεί πολλαπλές κύριες παραλλαγές PCB, καθεμία από τις οποίες προσδιορίζεται από μια ονομασία τύπου. Στη σειρά A20B-8200 για 0i-D:

A20B-8200-0847:Κύρια πλακέτα PCB τύπου A3 — η κύρια πλακέτα τυπικής διαμόρφωσης για συστήματα 0i-D (περιγράφεται αλλού σε αυτήν τη σειρά).

A20B-8200-0848 (αυτή η πλακέτα):Κύριο PCB τύπου A5U — η παραλλαγή υψηλότερων προδιαγραφών στην ίδια πλατφόρμα 0i-D. Το "A5U" τοποθετεί αυτήν την πλακέτα πάνω από τον τύπο A3 στη γενιά υλικού 0i-D.

Η ονομασία "A5U" αντικατοπτρίζει μια συγκεκριμένη διαμόρφωση υλικού — πρόσθετες συμπληρωμένες υποδοχές, διευρυμένη επιλογή προσαρμογής ή ενημερωμένη προδιαγραφή εξαρτημάτων σε σύγκριση με τον τύπο A3. Και οι δύο εξυπηρετούν τη σειρά 0i-D, αλλά το A5U παρέχει πρόσθετες δυνατότητες ή συνδεσιμότητα για διαμορφώσεις 0i-D με περισσότερες δυνατότητες.

Βασικές πληροφορίες προϊόντος

0i-D Main Board — System Integration Hub

Το A20B-8200-0848 χρησιμεύει ως η κεντρική πλακέτα ολοκλήρωσης για το σύστημα CNC 0i-D. Όλες οι λειτουργικές μονάδες συνδέονται με ή μέσω αυτής της πλακέτας:

Διεπαφή μονάδας CPU:Η κάρτα επεξεργαστή CPU 0i-D συνδέεται στην κύρια πλακέτα. Η κάρτα CPU παρέχει τη μηχανή επεξεργασίας. η κύρια πλακέτα παρέχει τη ραχοκοκαλιά του διαύλου που συνδέει τη CPU με το υπόλοιπο σύστημα.

Διεπαφές μονάδας μνήμης:Οι μονάδες FROM (λογισμικό συστήματος CNC) και οι μονάδες SRAM (παράμετροι και προγράμματα) συνδέονται σε καθορισμένες θέσεις στην κύρια πλακέτα.

Διασύνδεση Servo:Η σερβοεπικοινωνία FSSB συνδέεται από την κύρια πλακέτα με τους σερβομηχανισμούς Alpha-i, θέση εντολής και λήψη ανατροφοδότησης για όλους τους ελεγχόμενους άξονες.

Σύνδεσμος I/O:Ο δίαυλος σύνδεσης I/O προέρχεται από την κύρια πλακέτα, συνδέοντας τις πλακέτες του πίνακα χειριστή και τις μονάδες I/O μηχανής σε όλο το ηλεκτρικό σύστημα του μηχανήματος.

Διεπαφές επικοινωνίας:Το ενσωματωμένο Ethernet, το σειριακό RS-232C και άλλες επιλογές επικοινωνίας που είναι διαθέσιμες στην παραλλαγή A5U επιτρέπουν στο 0i-D να συνδέεται με δίκτυα παραγωγής, συστήματα DNC και εργοστασιακά συστήματα συλλογής δεδομένων.

Σενάρια εφαρμογής

Αποτυχία κύριας πλακέτας 0i-D CNC A5U:Ένα κέντρο κατεργασίας FANUC 0i-D ή κέντρο στροφής με διαμόρφωση κύριας πλακέτας A5U δημιουργεί αστοχίες συστήματος σε επίπεδο CNC. Μετά τη δημιουργία αντιγράφων ασφαλείας SRAM, το A20B-8200-0848 αντικαθίσταται. Τα δεδομένα SRAM αποκαθίστανται και το CNC επιστρέφει στην κανονική λειτουργία.

Ανακαίνιση ελέγχου 0i-D:Ένα σύστημα CNC 0i-D με εκτεταμένες ώρες λειτουργίας υφίσταται προγραμματισμένη αντικατάσταση της κύριας πλακέτας. Ο τύπος A20B-8200-0848 A5U προσδιορίζεται από την τοποθετημένη ετικέτα της πλακέτας και προέρχεται για αντικατάσταση.

FAQ

Ε1: Ποια είναι η ονομασία τύπου "A5U" στο A20B-8200-0848;

Το "A5U" είναι το αναγνωριστικό τύπου υλικού για αυτήν τη συγκεκριμένη κύρια παραλλαγή PCB στην πλατφόρμα FANUC 0i-D. Η FANUC χρησιμοποιεί αυτές τις ονομασίες για να διακρίνει τις διαφορετικές διαμορφώσεις των κύριων πλακών — το ίδιο μοντέλο CNC μπορεί να χρησιμοποιεί διαφορετικούς τύπους κύριας πλακέτας ανάλογα με τη διαμόρφωση προαιρετικών παραμέτρων του μηχανήματος. Ο τύπος A5U είναι τοποθετημένος πάνω από τον τύπο A3 (A20B-8200-0847) στην οικογένεια της κύριας πλακέτας 0i-D.

Ε2: Μπορεί το A20B-8200-0848 (A5U) να αντικαταστήσει απευθείας το A20B-8200-0847 (A3);

Πρόκειται για διαφορετικούς χαρακτηρισμούς τύπου (A5U vs A3) στην ίδια πλατφόρμα 0i-D. Η άμεση αντικατάσταση μεταξύ των τύπων θα πρέπει να επιβεβαιώνεται από την τεκμηρίωση της FANUC. Εάν η καλωδίωση του μηχανήματος σχεδιάστηκε για τη διάταξη σύνδεσης τύπου A3, η τοποθέτηση ενός A5U με πρόσθετους συνδεδεμένους συνδέσμους ενδέχεται να μην προκαλέσει ζημιά, αλλά οι πρόσθετοι σύνδεσμοι δεν χρησιμοποιούνται. Για ακριβή αντικατάσταση, αντιστοιχίστε τον εγκατεστημένο τύπο.

Ε3: Πρέπει να δημιουργηθούν αντίγραφα ασφαλείας των δεδομένων SRAM πριν από την αντικατάσταση του A20B-8200-0848;

Ναί. Όλες οι παράμετροι CNC, το πρόγραμμα PMC, τα ανταλλακτικά προγράμματα και τα δεδομένα εργαλείου πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αντικατάσταση της κύριας πλακέτας. Μετά την τοποθέτηση του A20B-8200-0848, αυτά τα δεδομένα πρέπει να φορτωθούν ξανά από το αντίγραφο ασφαλείας. Η αποτυχία δημιουργίας αντιγράφων ασφαλείας οδηγεί σε μόνιμη απώλεια δεδομένων.

Ε4: Ποια είναι η τιμή "Πλήρης πληθυσμός" για το A20B-8200-0848;

Ορισμένες κύριες πλακέτες 0i-D παρέχονται με όλες τις προαιρετικές συνδέσεις και εξαρτήματα που έχουν τοποθετηθεί. άλλα είναι βασικές διαμορφώσεις. Μια πλήρως συμπληρωμένη πλακέτα έχει περισσότερες υποδοχές και δυνατότητα διασύνδεσης. Εάν το εγκατεστημένο A20B-8200-0848 ήταν πλήρως συμπληρωμένο (π.χ. με Ethernet, πρόσθετη σύνδεση I/O ή διεπαφές επικοινωνίας), η αντικατάσταση θα πρέπει να ταιριάζει με αυτήν τη διαμόρφωση — επιβεβαιώστε από την τεκμηρίωση καλωδίωσης και υλικού του συγκεκριμένου μηχανήματος.

Ε5: Πώς διαφέρει το A20B-8200-0848 από τις κύριες πλακέτες 0i-C;

Η γενιά 0i-C χρησιμοποίησε κύριες πλακέτες της σειράς A20B-8100. Η γενιά 0i-D χρησιμοποιεί κύριες πλακέτες της σειράς A20B-8200. Οι δύο γενιές έχουν διαφορετικές αρχιτεκτονικές υλικού — οι πλακέτες δεν είναι εναλλάξιμες. Το 0i-D (σειρά A20B-8200) έφερε ενημερωμένη αρχιτεκτονική επεξεργαστή, διευρυμένη συνδεσιμότητα I/O και βελτιωμένη απόδοση σερβομηχανισμού σε σύγκριση με τη γενιά 0i-C.
