Α20Β-8200-0721 Fanuc PCB Board Α20Β82000721 Α2OB-82OO-O72I

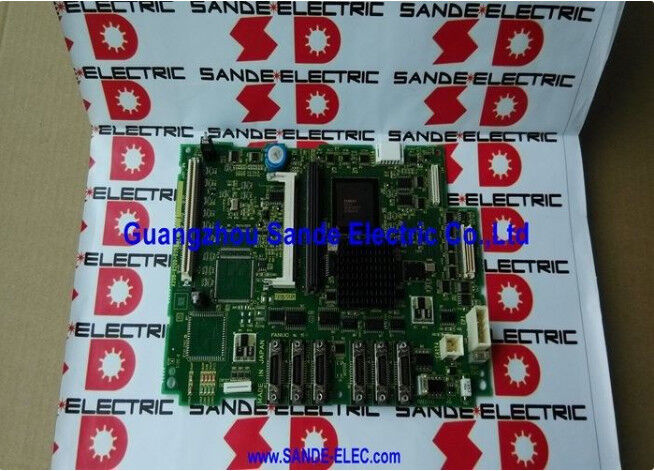

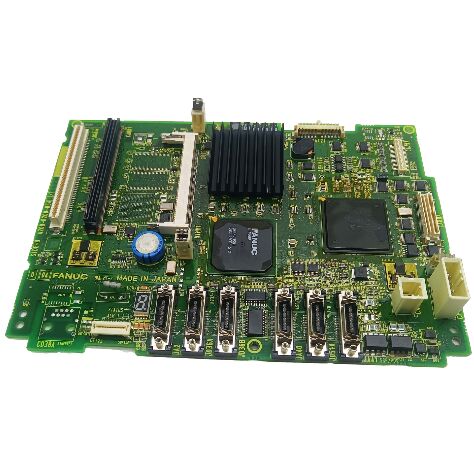

FANUC A20B-8200-0721 Κύρια πλακέτα A2 για FANUC 32i Model B Basic Control

Επισκόπηση

Η A20B-8200-0721 είναι μια κύρια πλακέτα ελέγχου A2 που χρησιμοποιείται σε συστήματα FANUC Series 32i Model B Basic. Περιγράφεται ως η κεντρική πλακέτα πίσω από την οθόνη LCD και χρησιμοποιείται μαζί με τον δικό της επεξεργαστή, μια κάρτα FROM/SRAM και μια πλακέτα FSSB/γραφικών διπλής λειτουργίας.

Αυτό την τοποθετεί ακριβώς στην ενότητα ελέγχου σε επίπεδο πλατφόρμας του CNC και όχι στο επίπεδο μόνο οθόνης, μόνο I/O ή μόνο ενισχυτή.

Από μηχανική και συντηρητική άποψη, αυτή η πλακέτα θα πρέπει να αντιμετωπίζεται ως κεντρική πλακέτα ελέγχου πλατφόρμας και όχι ως απλό ανταλλακτικό πλακέτας.

Αποτελεί μέρος της αρχιτεκτονικής ελέγχου του πυρήνα του μηχανήματος και λειτουργεί σε συνδυασμό με πολλαπλές εγκατεστημένες μονάδες γύρω της.

Λόγω αυτού, η εργασία αντικατάστασης θα πρέπει να επικεντρώνεται στην ακριβή συνέχεια του κωδικού της πλακέτας και στη στοίβα των εγκατεστημένων πλακετών, όχι μόνο στην ομοιότητα της οικογένειας.

Οι καταχωρίσεις συνδέουν επίσης αυτήν την πλακέτα με συγκροτήματα ελέγχου που ξεκινούν με A02B-0328-B50x, κάτι που είναι χρήσιμο στην επιτόπια συντήρηση κατά την αναγνώριση του ευρύτερου πακέτου ελέγχου γύρω από την πλακέτα. Στην πράξη, αυτό το είδος διασταυρούμενης αναφοράς βοηθά στην επιβεβαίωση ότι η πλακέτα ανήκει σε ένα σύστημα 32i-B Basic πριν ληφθεί οποιαδήποτε απόφαση αντικατάστασης.

Τεχνικά Δεδομένα

Εφαρμογές

Αυτή η πλακέτα είναι κατάλληλη για εγκατεστημένα συστήματα CNC FANUC 32i Model B Basic όπου ο υπάρχων έλεγχος χρησιμοποιεί ήδη τη θέση της κύριας πλακέτας A2 A20B-8200-0721.

Είναι ιδιαίτερα σχετική στην αποκατάσταση ελέγχου, την αντικατάσταση κύριας πλακέτας και εργασίες συντήρησης υψηλού επιπέδου όπου η αρχική πλατφόρμα ελέγχου πρέπει να παραμείνει αμετάβλητη.

Είναι επίσης ένα πρακτικό ανταλλακτικό συντήρησης σε περιπτώσεις όπου ο πλήρης έλεγχος παραμένει σε μεγάλο βαθμό άθικτος, αλλά η κύρια πλακέτα A2 έχει υποστεί βλάβη ή έχει γίνει ασταθής.

Επειδή βρίσκεται πίσω από την οθόνη LCD και λειτουργεί παράλληλα με πολλαπλές εγκατεστημένες μονάδες, είναι πιο κατάλληλο να την θεωρήσουμε ως πλακέτα συγκροτήματος πυρήνα ελέγχου παρά ως αυτόνομη γενική πλακέτα.

Οδηγός Επιλογής

Κατά την επιλογή της A20B-8200-0721, επιβεβαιώστε πρώτα τη σήμανση της πλακέτας απευθείας στο εγκατεστημένο υλικό και στη συνέχεια επαληθεύστε ότι το μηχάνημα είναι πράγματι μια διαμόρφωση 32i Model B Basic.

Σε ελέγχους FANUC υψηλού επιπέδου, αυτή η διάκριση έχει σημασία επειδή οι κοντινές οικογένειες κύριων πλακετών μπορεί να έχουν παρόμοια ονομασία, αλλά εξυπηρετούν διαφορετικές γενιές ελεγκτών ή δομές εγκατεστημένων πλακετών.

Στη συνέχεια, επιβεβαιώστε τη στοίβα των πλακετών γύρω της.

Αυτό το μοντέλο χρησιμοποιείται μαζί με έναν αποκλειστικό επεξεργαστή, κάρτα FROM/SRAM, και πλακέτα FSSB/γραφικών διπλής λειτουργίας, επομένως ο σχεδιασμός αντικατάστασης θα πρέπει να λαμβάνει υπόψη την πλήρη εγκατεστημένη διάταξη ελέγχου και όχι την πλακέτα μεμονωμένα.

Αυτό καθιστά αυτήν την πλακέτα περισσότερο σαν πλακέτα πλατφόρμας μέσα σε ένα συγκρότημα ελέγχου παρά ένα απλό ανταλλακτικό μονής λειτουργίας.

Τέλος, χρησιμοποιήστε την ευρύτερη αναφορά συγκροτήματος ελέγχου όπου είναι διαθέσιμη. Η σύνδεση με τα συγκροτήματα A02B-0328-B50x είναι μια χρήσιμη ένδειξη επιλογής κατά τον έλεγχο εάν η πλακέτα ανήκει στο ίδιο υποκείμενο πακέτο ελέγχου που υπάρχει ήδη στο μηχάνημα.

Οδηγίες Αντικατάστασης

Πριν από την παραγγελία, επαληθεύστε τον κωδικό της εγκατεστημένης πλακέτας, επιβεβαιώστε την οικογένεια ελέγχου και τεκμηριώστε τη στοίβα των εγκατεστημένων πλακετών γύρω από την κύρια πλακέτα A2.

Στην πράξη, αυτό σημαίνει την αναγνώριση της μονάδας επεξεργαστή, της κάρτας FROM/SRAM και της πλακέτας FSSB/γραφικών που χρησιμοποιούνται ήδη με τη μονάδα.

Αυτός είναι ο ασφαλέστερος τρόπος για να διατηρηθεί η αρχική αρχιτεκτονική ελέγχου.

Εάν η βλάβη συμβαίνει στον πλήρη έλεγχο και όχι σε μια ορατά κατεστραμμένη πλακέτα, αξίζει επίσης να επιβεβαιώσετε εάν το πρόβλημα βρίσκεται πραγματικά στην κύρια πλακέτα A2 ή σε μία από τις συνοδευτικές εγκατεστημένες μονάδες.

Επειδή αυτή η πλακέτα βρίσκεται στο κέντρο ενός μεγαλύτερου συνόλου πλακετών, η αντικατάστασή της χωρίς έλεγχο των γύρω μονάδων μπορεί να αφήσει την αρχική διαδρομή σφάλματος χωρίς επίλυση.

Συχνές Ερωτήσεις

Ε1: Τι είδους πλακέτα είναι η A20B-8200-0721;
Είναι μια κύρια πλακέτα A2 για ελέγχους FANUC 32i Model B Basic. Πρακτικά, ανήκει στην ενότητα πυρήνα ελέγχου του CNC και λειτουργεί ως μέρος της κύριας δομής ελεγκτή και όχι ως περιφερειακή κάρτα οθόνης ή επικοινωνίας.

Ε2: Γιατί είναι σημαντικό το "Main A2" στην περιγραφή;
Επειδή προσδιορίζει τόσο τον ρόλο της πλακέτας όσο και την ιεραρχία της εντός του ελέγχου. Μια πλακέτα που ονομάζεται Main A2 δεν είναι δευτερεύουσα προσθήκη.

Είναι μια κεντρική πλακέτα στην κύρια δομή ελέγχου, και γι' αυτό η ακριβής αντιστοίχιση έχει μεγαλύτερη σημασία εδώ από ό,τι θα είχε για μια μικρή κάρτα επιλογής.

Ε3: Λειτουργεί αυτή η πλακέτα μόνη της;
Όχι. Οι καταχωρίσεις την περιγράφουν να λειτουργεί μαζί με τον δικό της επεξεργαστή, μια κάρτα FROM/SRAM και μια πλακέτα FSSB/γραφικών.

Αυτό σημαίνει ότι το εγκατεστημένο περιβάλλον γύρω από την πλακέτα αποτελεί μέρος της λογικής επιλογής και αντικατάστασης.

Ε4: Γιατί η ακριβής αντιστοίχιση μοντέλου έχει τόσο μεγάλη σημασία σε αυτήν την πλακέτα;
Επειδή αυτή είναι μια πλακέτα πλατφόρμας ελέγχου, όχι απλώς μια γενική πλακέτα. Βρίσκεται στο κέντρο της δομής υλικού του ελεγκτή, και η λανθασμένη αντιστοίχισή της μπορεί να επηρεάσει τη στοίβα των πλακετών, τις εγκατεστημένες μονάδες και το ευρύτερο πακέτο ελέγχου γύρω της.

Ε5: Τι πρέπει να ελεγχθεί πριν από την αγορά;
Ελέγξτε την ετικέτα της πλακέτας, επιβεβαιώστε ότι το μηχάνημα είναι σύστημα 32i Model B Basic, επαληθεύστε τη στοίβα των εγκατεστημένων πλακετών και συγκρίνετε το πλαίσιο του συγκροτήματος ελέγχου εάν είναι διαθέσιμο.

Αυτοί οι έλεγχοι μειώνουν τον κίνδυνο αστοχίας περισσότερο από την απλή εικασία της οικογένειας εξαρτημάτων.
