FANUC A20B-8200-0392 | ZERO i-C / 0i-C Κεντρική Πλακέτα — Πλακέτα Ελέγχου CNC Σειράς 0i-C

Ο Πυρήνας της Μονάδας Ελέγχου 0i-C

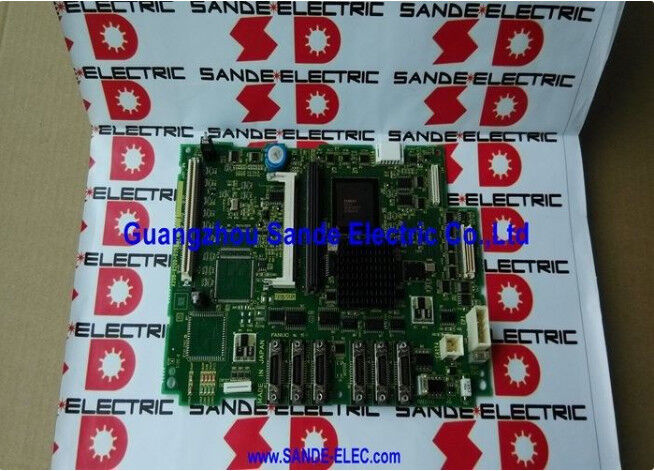

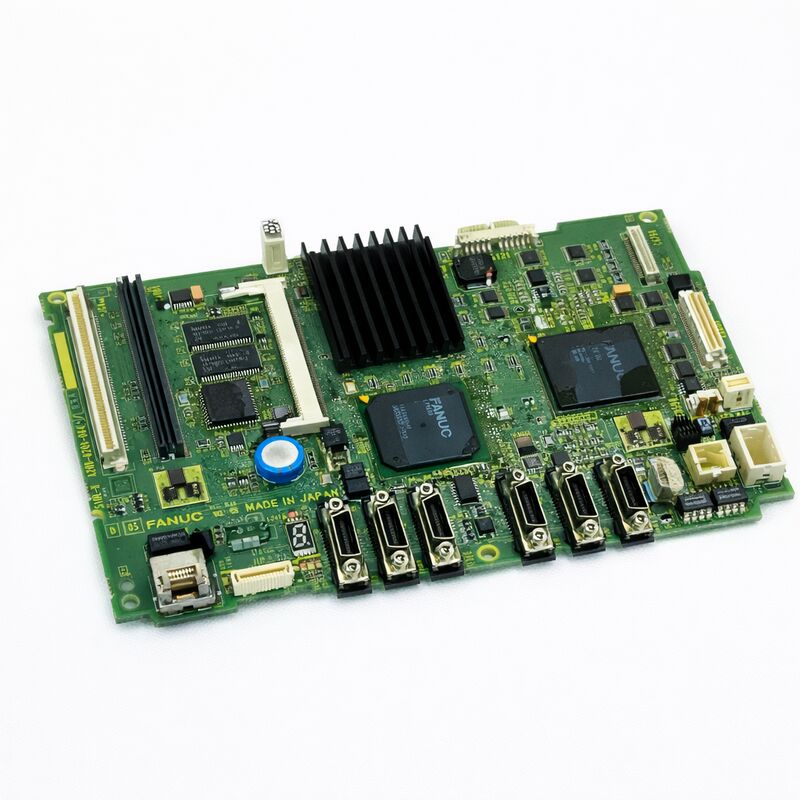

Η A20B-8200-0392 είναι η κύρια πλακέτα για τα CNC της σειράς 0i-C (ZERO i-C) της FANUC — η κεντρική πλακέτα της μονάδας ελέγχου 0i-C. Αυτή είναι η πλακέτα βάσης: η βάση πάνω στην οποία τοποθετούνται η μονάδα CPU, οι μονάδες μνήμης, οι πλακέτες επικοινωνίας servo, οι μονάδες οθόνης και οι πλακέτες προαιρετικών λειτουργιών. Όταν αυτή η πλακέτα αποτυγχάνει, ολόκληρος ο έλεγχος CNC αποτυγχάνει μαζί της.

Το FANUC 0i-C (ZERO i-C) ήταν η συμπαγής, οικονομικά αποδοτική πλατφόρμα CNC της FANUC για τη γενιά που έφερε πλήρη ψηφιακή επικοινωνία servo και FSSB σε μικρούς έως μεσαίους τόρνους CNC, κέντρα κατεργασίας και μηχανές τόρνου-φρεζάρισμα. Μηχανές κατασκευασμένες σε αυτήν την πλατφόρμα κατά τη δεκαετία του 2000 και στις αρχές του 2010 εξακολουθούν να παράγονται σε μεγάλους αριθμούς. Η A20B-8200-0392 είναι η κύρια πλακέτα που καθορίζει τη γενιά υλικού αυτού του ελέγχου και καθορίζει ποιες περιφερειακές πλακέτες, μονάδες μνήμης και κάρτες προαιρετικών λειτουργιών μπορούν να χρησιμοποιηθούν σε αυτήν τη διαμόρφωση.

Βασικές Προδιαγραφές

0i-C έναντι 0i-D — Γιατί η Γενιά Μοντέλου Έχει Σημασία

Η A20B-8200-0392 είναι μια πλακέτα 0i-C. Η κύρια πλακέτα 0i-D χρησιμοποιεί διαφορετικούς αριθμούς εξαρτημάτων στην οικογένεια A20B-8200 (όπως η A20B-8200-0843 για την παραλλαγή 0i-D A3U). Οι κύριες πλακέτες Μοντέλου C και Μοντέλου D δεν είναι εναλλάξιμες — οι ορισμοί των συνδέσεων, οι μορφές των μονάδων μνήμης και η συμβατότητα των πλακετών προαιρετικών λειτουργιών διαφέρουν μεταξύ των δύο γενεών. Επιβεβαιώστε ότι ο εγκατεστημένος ελεγκτής είναι 0i-C από την οθόνη πληροφοριών συστήματος ή από την τεκμηρίωση του μηχανήματος πριν από την παραγγελία.

Οι Πλακέτες Εισαγωγής Μεταφέρονται σε Αντικατάσταση Ίδιου Τύπου

Η A20B-8200-0392 είναι μόνο το πλαίσιο της κύριας πλακέτας — οι μονάδες μνήμης (SRAM, FROM), οι πλακέτες επικοινωνίας servo και οι πλακέτες προαιρετικών λειτουργιών είναι ξεχωριστά εξαρτήματα. Σε μια αντικατάσταση κύριας πλακέτας ίδιου τύπου, αυτές οι πλακέτες εισαγωγής μπορούν συνήθως να μεταφερθούν από την αποτυχημένη πλακέτα στην αντικατάσταση, ανακτώντας τις παραμέτρους CNC και τα δεδομένα προγράμματος που περιέχουν. Εάν το συμβάν που προκάλεσε την αποτυχία της κύριας πλακέτας έβλαψε επίσης τις πλακέτες εισαγωγής, αυτές πρέπει να προμηθευτούν ξεχωριστά.

Επαληθεύστε την κατάσταση της μπαταρίας εφεδρείας SRAM πριν ξεκινήσετε — εάν η μπαταρία είναι οριακή, η αντικατάσταση της κύριας πλακέτας ενέχει κίνδυνο απώλειας δεδομένων SRAM εάν η μπαταρία εξαντληθεί κατά τη διάρκεια της αλλαγής.

Συχνές Ερωτήσεις

Ε1: Τι είναι η A20B-8200-0392 και τι κάνει;

Είναι η κύρια πλακέτα — η πλακέτα βάσης — για το CNC FANUC Series 0i-C (ZERO i-C). Είναι η βασική πλακέτα της μονάδας ελέγχου στην οποία τοποθετούνται μονάδες CPU, μονάδες μνήμης, πλακέτες επικοινωνίας servo και κάρτες προαιρετικών λειτουργιών. Όταν αυτή η πλακέτα αποτυγχάνει, η μονάδα ελέγχου είναι εκτός λειτουργίας. Η αντικατάστασή της αποκαθιστά τη δομή υλικού από την οποία εξαρτώνται όλες οι άλλες πλακέτες στη μονάδα ελέγχου.

Ε2: Απαιτεί η αντικατάσταση της A20B-8200-0392 δημιουργία αντιγράφων ασφαλείας παραμέτρων CNC;

Οι παράμετροι CNC, τα προγράμματα και τα δεδομένα εργαλείων αποθηκεύονται στη μονάδα SRAM (μια πλακέτα εισαγωγής), όχι στην κύρια πλακέτα. Εάν η μονάδα SRAM είναι άθικτη και μεταφερθεί στην αντικατασταθείσα κύρια πλακέτα, τα δεδομένα της διατηρούνται. Επαληθεύστε ότι η μπαταρία SRAM είναι υγιής πριν ξεκινήσετε την αντικατάσταση για να διασφαλίσετε καμία απώλεια δεδομένων κατά τη διάρκεια της αλλαγής. Εάν το αρχικό συμβάν έβλαψε τη μονάδα SRAM, επαναφέρετε από το πιο πρόσφατο διαθέσιμο αντίγραφο ασφαλείας.

Ε3: Μπορεί η A20B-8200-0392 να χρησιμοποιηθεί σε σύστημα 0i-D ή 0i-F;

Όχι. Τα 0i-C και 0i-D/0i-F είναι διαφορετικές γενιές υλικού με διαφορετικούς αριθμούς εξαρτημάτων κύριας πλακέτας, διατάξεις συνδέσεων και συμβατότητα πλακετών εισαγωγής. Η A20B-8200-0392 είναι μια κύρια πλακέτα 0i-C — δεν είναι συμβατή με πλατφόρμες 0i-D ή νεότερες.

Ε4: Ο έλεγχος ενεργοποιείται στην οθόνη εκκίνησης αλλά δεν προχωρά σε κανονική λειτουργία. Είναι αυτή η κύρια πλακέτα;

Η αναστολή στην οθόνη εκκίνησης σε συστήματα 0i-C υποδεικνύει συνηθέστερα πρόβλημα με τη μονάδα FROM ή SRAM — κατεστραμμένο περιεχόμενο FROM, μη αναγνώσιμη μονάδα μνήμης ή μη έγκυρα δεδομένα παραμέτρων. Προσπελάστε το μενού εκκίνησης και ελέγξτε την κατάσταση της μονάδας FROM. Εάν η επαλήθευση FROM αποτύχει, η μονάδα μνήμης απαιτεί προσοχή. Αυτό είναι συνήθως πρόβλημα πλακέτας εισαγωγής παρά βλάβη κύριας πλακέτας.

Ε5: Από πού προμηθεύεται η A20B-8200-0392;

Μέσω της αγοράς μεταχειρισμένων CNC FANUC 0i-C — ειδικοί σε κύριες πλακέτες 0i-C και αντιπρόσωποι παλαιών εξαρτημάτων CNC FANUC. Επιβεβαιώστε τον ακριβή αριθμό εξαρτήματος A20B-8200-0392 (όχι μια γειτονική παραλλαγή 0i-D ή άλλη παραλλαγή 0i-C) από την ετικέτα της εγκατεστημένης πλακέτας. Ζητήστε πληροφορίες για την έκδοση firmware της πλακέτας εάν ο έλεγχος έχει συγκεκριμένη απαίτηση επιπέδου λογισμικού.
