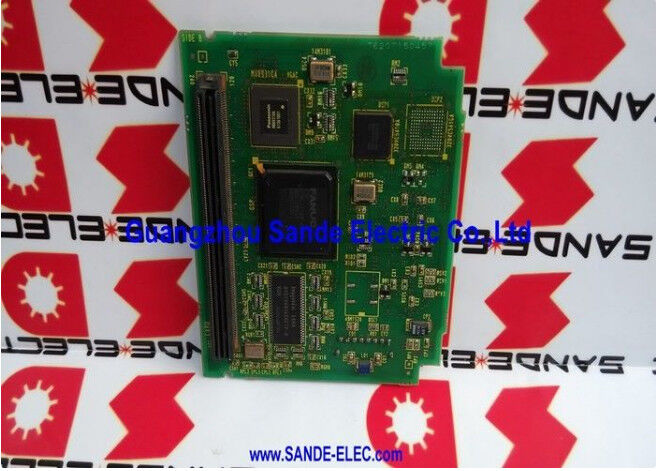

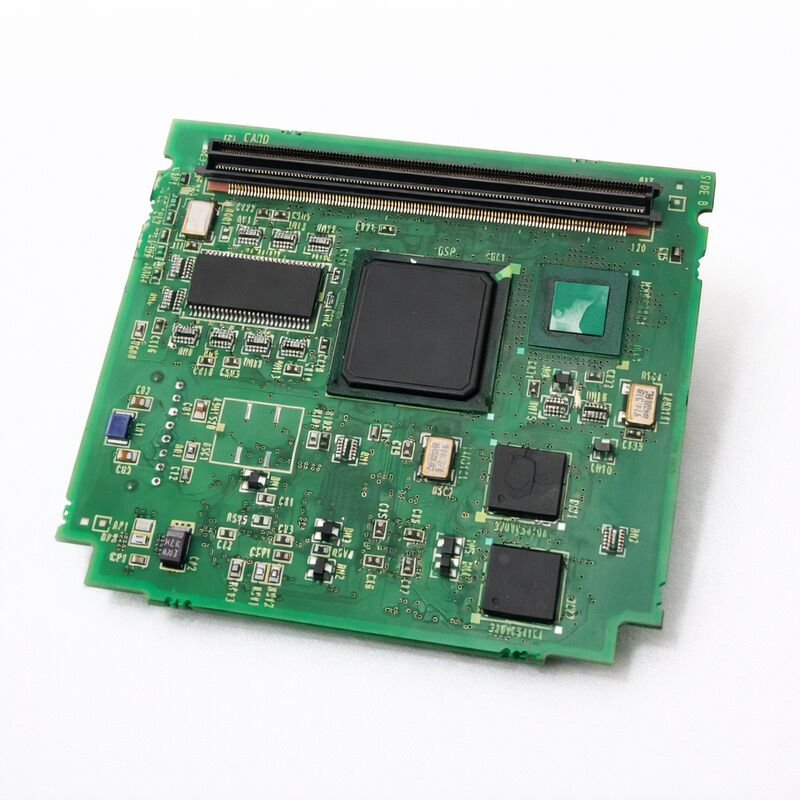

Α20Β-8200-0360 Fanuc PCB Board Α20Β82000360 Α2OB-82OO-O36O

Το FANUC A20B-8200-0360

Διοίκηση με τετραάξιο ελεγκτικό σύστημα στην πλατφόρμα 0i-C

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unitΣτην εσωτερική αρχιτεκτονική του 0i-C, η ενότητα αυτή βρίσκεται μεταξύ της κύριας πλακέτας του CPU και του συστήματος ενισχυτή σερβο:επεξεργάζεται εντολές κίνησης άξονα από το στάδιο παρεμβολής CNC και διαχειρίζεται την διεπαφή επικοινωνίας με το σύστημα κίνησης.

Η ονομασία των τεσσάρων αξόνων καθορίζει τη λειτουργική ικανότητα της μονάδας και αποτελεί το κύριο σημείο ελέγχου συμβατότητας για την αντικατάσταση. A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changes. Επιβεβαιώστε ότι η εγκατεστημένη μονάδα προσδιορίζει 4 άξονες από την ετικέτα της πριν από την προμήθεια αντικατάστασης.

Βασικές προδιαγραφές

0i-C Περιεχόμενο

Η FANUC 0i-C ήταν η συμπαγή πλατφόρμα CNC της FANUC για τη γενιά που εισήγαγε πλήρη ψηφιακό servo με επικοινωνία FSSB σε ένα οικονομικά αποδοτικό πακέτο για μικρά και μεσαία εργαλεία CNC.Το υλικό ελέγχου 0i-C εξακολουθεί να βρίσκεται σε μεγάλο αριθμό ενεργών lathes CNC, κέντρα επεξεργασίας και μηχανές γύρισμας που κατασκευάστηκαν κατά τη δεκαετία του 2000 και τις αρχές της δεκαετίας του 2010.

Όταν η μονάδα χειρισμού σε ένα 0i-C αναπτύσσει σφάλμα,οι επηρεαζόμενοι άξονες χάνουν τον έλεγχο. Το CNC συνήθως παράγει σήματα επικοινωνίας σερβο ή FSSB σε όλους τους άξονες που διέρχονται από αυτή τη μονάδα..

Σημείωση για το λογισμικό

Οι λίστες υπηρεσιών για το A20B-8200-0360 σημειώνουν ότι η επιλογή firmware ή σειράς μπορεί να είναι σχετική με την αντικατάσταση.Η ενότητα μπορεί να φέρει firmware που είναι ειδικό για την αναθεώρηση της πλατφόρμας 0i-C ή τη διαμόρφωση άξοναΠριν από την τοποθέτηση ενός αντικαταστατικού, επιβεβαιώστε με τον προμηθευτή ότι το λογισμικό της μονάδας είναι συμβατό με τη συγκεκριμένη έκδοση ελέγχου 0i-C που είναι εγκατεστημένη στο μηχάνημα.

Αυτό είναι ιδιαίτερα σημαντικό εάν το μηχάνημα έχει υποβληθεί σε ενημέρωση λογισμικού από την αρχική κατασκευή.

Γενικές ερωτήσεις

Ε1: Τι σημαίνει στην πράξη η ονομασία των τεσσάρων άξονων;

Αυτό σημαίνει ότι η ενότητα αυτή ελέγχει ταυτόχρονα την επικοινωνία σερβο για τέσσερις άξονες μηχανής.και τέταρτος άξονας (όπως τέταρτος γραμμικός ή περιστρεφόμενος άξονας)Η ενότητα χειρίζεται την κατανομή εντολών άξονα και την επεξεργασία ανατροφοδότησης θέσης για τα τέσσερα ταυτόχρονα.Μια διαφορετική παραλλαγή με αριθμό άξονων της σειράς A20B-8200 δεν αποτελεί υποκατάστατο χωρίς αλλαγές στη διαμόρφωση άξονα CNC.

Ε2: Ποια συμπτώματα δείχνουν ότι η ενότητα αυτή έχει αποτύχει;

Οι συναγερμοί επικοινωνίας σερβο ή FSSB που επηρεάζουν ταυτόχρονα πολλούς άξονες, ιδίως όλους τους τέσσερις άξονες που διέρχονται μέσω της εν λόγω μονάδας, είναι το χαρακτηριστικό πρότυπο βλάβης.Εάν ένας άξονας έχει βλάβη ενώ οι άλλοι παραμένουν κανονικοίΗ απώλεια και των τεσσάρων άξονων ταυτόχρονα κατά την ενεργοποίηση, χωρίς σφάλματα καλωδίωσης, δείχνει στο μοντέλο ελέγχου servo.

Ε3: Η αντικατάσταση του A20B-8200-0360 απαιτεί αλλαγές στις παραμέτρους CNC;

Για μια αντικατάσταση 4 άξονων με ταιριαστό firmware,συνήθως δεν απαιτούνται αλλαγές στις παραμέτρους άξονα ̇ οι παραμέτροι servo και οι ρυθμίσεις τύπου κινητήρα αποθηκεύονται στη μνήμη SRAM του CNC και δεν επηρεάζονται από την ανταλλαγή της μονάδας. Εάν η αντικατάσταση φέρει διαφορετική αναθεώρηση firmware, ενδέχεται να απαιτηθούν πρόσθετα βήματα έναρξης λειτουργίας.

Ε4: Μπορούν να χρησιμοποιηθούν ως υποκατάστατα οι παραλλαγές A20B-8200 με διαφορετικό αριθμό άξων;

Αριθ. Η οικογένεια A20B-8200 περιλαμβάνει μονάδες χειρισμού με διαφορετικές ικανότητες άξονα για διαφορετικές διαμορφώσεις 0i-C.Αντικατάσταση ενός μοντέλου με διαφορετικό αριθμό άξων αλλάζει την καθοδήγηση του άξονα ελέγχου και απαιτεί επαναδιάταξη παραμέτρων άξονα CNC δεν είναι άμεση αντικατάστασηΠάντα να ταιριάζετε με τις προδιαγραφές των 4 άξονων και να επιβεβαιώνετε τον πλήρη αριθμό εξαρτήματος A20B-8200-0360.

Ε5: Από πού προέρχεται το A20B-8200-0360;

Μέσα από την αγορά ανταλλαγών FANUC 0i-C CNC, τους ειδικούς σε σέρβομονάδες FANUC 0i-C και τους αντιπροσώπους ανταλλαγών FANUC CNC.Επιβεβαιώστε τον πλήρη αριθμό εξαρτήματος και ζητήστε από τον προμηθευτή να επαληθεύσει τη συμβατότητα του λογισμικού σταθεροποίησης με την ειδική αναθεώρηση 0i-C στο μηχάνημα. απαιτείται ασφαλής χειρισμός κατά την εγκατάσταση.
