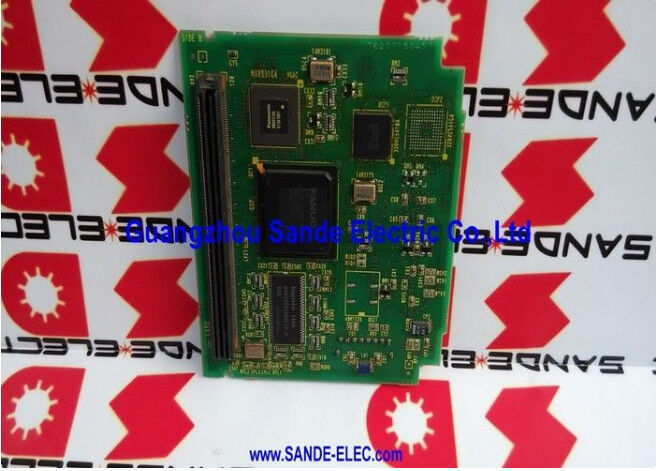

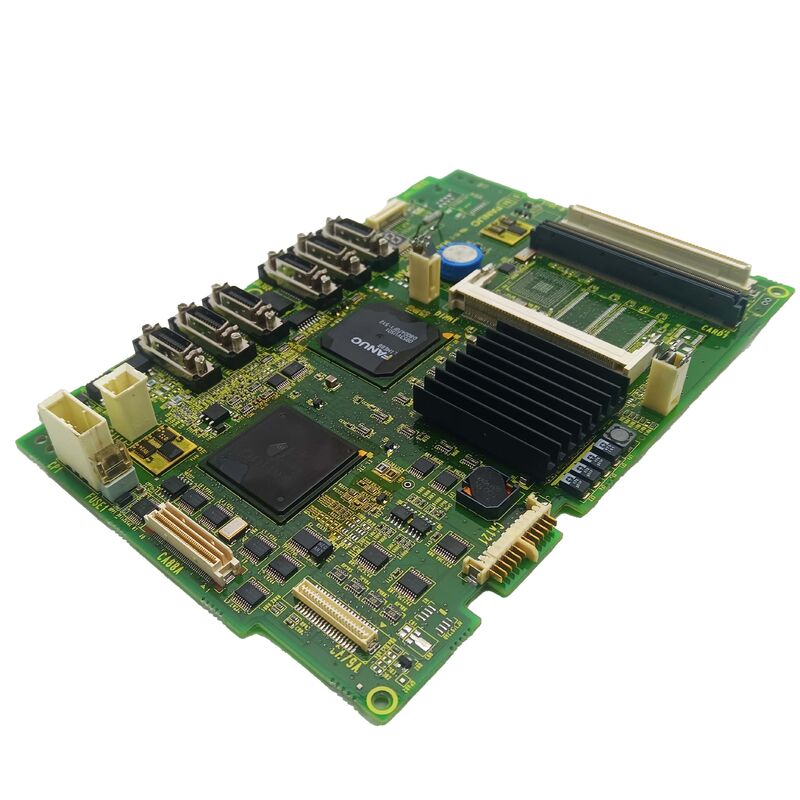

FANUC A20B-8200-0011 | Κύρια Μονάδα Επεξεργασίας Γραφικής Οθόνης PCB — Σειρά A20B-8200, Κύριος Ελεγκτής Οθόνης CNC, Διασταυρούμενη Αναφορά A350-8200-T018, Προέλευση Ιαπωνία

Επισκόπηση

Η FANUC A20B-8200-0011 είναι μια πλακέτα με ρόλο που είναι εύκολο να υποτιμηθεί από το όνομά της — "graphic display control PCB" ακούγεται δευτερεύον, αλλά σε μια λειτουργική μηχανή CNC, μια αποτυχημένη οθόνη είναι ουσιαστικά μια μηχανή που δεν μπορεί να λειτουργήσει.

Ο χειριστής δεν μπορεί να δει τις θέσεις των αξόνων, δεν μπορεί να διαβάσει μηνύματα συναγερμού, δεν μπορεί να πλοηγηθεί στα προγράμματα, δεν μπορεί να ελέγξει την ταχύτητα του άξονα ή την υπέρβαση της τροφοδοσίας. Ακόμα κι αν το σύστημα σερβοκινητήρων και το PMC λειτουργούν πλήρως, μια μηχανή με κενή ή κατεστραμμένη οθόνη είναι εκτός παραγωγής.

Το A20B-8200-0011 είναι η κύρια πλακέτα στην αλυσίδα επεξεργασίας της οθόνης — η πλακέτα που διαθέτει τόσο δυνατότητες CPU (για επεξεργασία δεδομένων οθόνης) όσο και δυνατότητες ελέγχου γραφικών (για συντονισμό υποτελών μονάδων οθόνης).

Σε προηγούμενες γενιές CNC της FANUC, οι λειτουργίες γραφικών συνήθως διαχειρίζονταν από ξεχωριστές, αποκλειστικές υπο-πλακέτες γραφικών χωρίς δική τους λειτουργία CPU. η γενιά A20B-8200 αντιπροσωπεύει την κίνηση της FANUC προς πιο ολοκληρωμένο υλικό ελέγχου οθόνης, τοποθετώντας την ευφυΐα της CPU απευθείας στην ίδια την πλακέτα γραφικής οθόνης.

Ο αριθμός διασταυρούμενης αναφοράς A350-8200-T018 εμφανίζεται στην τεκμηρίωση ανταλλακτικών της FANUC παράλληλα με τον κύριο αριθμό ανταλλακτικού A20B-8200-0011 — αυτοί οι δύο αριθμοί αναφέρονται στην ίδια φυσική πλακέτα και είναι εναλλάξιμοι κατά την αναζήτηση καταλόγων ανταλλακτικών.

Η διαθεσιμότητα και των δύο αριθμών αναφοράς απλοποιεί την προμήθεια ανταλλακτικών, επειδή ορισμένη τεκμηρίωση και συστήματα ανταλλακτικών της FANUC χρησιμοποιούν τη μία ονομασία ενώ άλλα χρησιμοποιούν την άλλη.

Βασικές Προδιαγραφές

Τι Σημαίνει "Κύρια Μονάδα Επεξεργασίας Γραφικών" στην Πράξη

Η περιγραφή αυτής της πλακέτας ως "Κύρια Μονάδα Επεξεργασίας Γραφικών" αναφέρεται στον διπλό σχεδιασμό της στην αρχιτεκτονική οθόνης της FANUC. Σε ένα CNC της FANUC με πολλαπλές πλακέτες επεξεργασίας γραφικών, υπάρχει συνήθως μια ιεραρχία: η κύρια πλακέτα CPU γραφικών (όπως η A20B-8200-0011) λαμβάνει δεδομένα οθόνης υψηλού επιπέδου από τον επεξεργαστή ελέγχου του CNC, ερμηνεύει ποια στοιχεία της οθόνης πρέπει να αποδοθούν και διανέμει εντολές απόδοσης στις υπο-γραφικές μονάδες που διαχειρίζονται συγκεκριμένα τμήματα της εξόδου της οθόνης.

Αυτή η αρχιτεκτονική κύριου ελεγκτή εξυπηρετεί έναν πρακτικό σκοπό.

Ο κύριος επεξεργαστής ελέγχου του CNC έχει αρκετά να κάνει διαχειριζόμενος βρόχους σερβοκινητήρων, εκτελώντας παρεμβολές, σαρώνει τη λογική σκάλας PMC και παρακολουθεί την κατάσταση του συστήματος — η εκφόρτωση όλης της απόδοσης της οθόνης σε μια αποκλειστική CPU οθόνης σημαίνει ότι ο επεξεργαστής ελέγχου δεν διακόπτεται από εργασίες οθόνης.

Η CPU οθόνης στην A20B-8200-0011 διαχειρίζεται τη συνεχή εργασία της ανανέωσης της οθόνης του χειριστή με τρέχοντα δεδομένα, ανεξάρτητα από το αν η κύρια CPU ελέγχου είναι απασχολημένη.

Όταν αυτή η πλακέτα αποτυγχάνει, οι συνέπειες εξαρτώνται από το ποιες από τις λειτουργίες της αποτυγχάνουν πρώτα. Εάν αποτύχει η λειτουργία CPU, δεν φτάνουν δεδομένα στις υπο-γραφικές μονάδες, με αποτέλεσμα μια εντελώς κενή ή στατική οθόνη. Εάν αποτύχει η λειτουργία ελέγχου γραφικών, η οθόνη μπορεί να εμφανίζει ακατάστατα δεδομένα ή μόνο μερικό περιεχόμενο.

Η γνώση του τύπου της αποτυχίας που έχει συμβεί βοηθά τον μηχανικό συντήρησης να δώσει προτεραιότητα — μια εντελώς κενή οθόνη δείχνει απευθείας στην A20B-8200-0011, ενώ μια μερικώς κατεστραμμένη οθόνη μπορεί να υποδεικνύει είτε αυτήν την πλακέτα είτε μια υπο-γραφική μονάδα.

Διάγνωση Βλαβών Οθόνης — Απομόνωση της A20B-8200-0011

Η διάγνωση μιας βλάβης οθόνης CNC απαιτεί την εργασία μέσω της αλυσίδας σήματος από τον κύριο επεξεργαστή ελέγχου του CNC προς την οθόνη:

Βήμα 1: Επιβεβαιώστε εάν οι άλλες λειτουργίες του CNC είναι λειτουργικές. Εάν οι άξονες ανταποκρίνονται σε εντολές jog (ακόμα και χωρίς να βλέπετε την οθόνη), ο άξονας εκκίνησης λειτουργεί και το PMC εκτελεί λειτουργίες μηχανής, τότε η πλευρά ελέγχου λειτουργεί — η βλάβη βρίσκεται στην αλυσίδα της οθόνης.

Βήμα 2: Ελέγξτε την τροφοδοσία ρεύματος της μονάδας οθόνης και τον οπίσθιο φωτισμό (για οθόνες LCD). Μια οθόνη που είναι σκοτεινή αλλά έχει ζεστό οπίσθιο φωτισμό τροφοδοτείται — εάν δεν εμφανίζεται εικόνα ακόμη και με σωστή τροφοδοσία οπίσθιου φωτισμού, τα ηλεκτρονικά της οθόνης ή το σήμα από την πλακέτα οθόνης έχουν αποτύχει.

Βήμα 3: Εάν μια δοκιμαστική οθόνη ή ένα μήνυμα εκκίνησης θα έπρεπε κανονικά να εμφανίζεται κατά την ενεργοποίηση και δεν εμφανίζεται τίποτα, η A20B-8200-0011 δεν έχει αρχικοποιήσει την έξοδο της οθόνης της. Αυτό είναι το μοτίβο που είναι πιο πιθανό να υποδεικνύει την κύρια πλακέτα CPU γραφικών.

Βήμα 4: Εάν ορισμένα στοιχεία της οθόνης εμφανίζονται σωστά (π.χ. ετικέτες softkey), αλλά άλλες περιοχές είναι κενές ή κατεστραμμένες, η υπο-γραφική μονάδα που διαχειρίζεται την επηρεαζόμενη περιοχή της οθόνης μπορεί να είναι η πηγή της βλάβης αντί για την κύρια πλακέτα CPU γραφικών.

Καμία Απώλεια Δεδομένων με την Αντικατάσταση της Πλακέτας Οθόνης

Μια από τις καθησυχαστικές πτυχές της αντικατάστασης της A20B-8200-0011 είναι ότι αυτή η πλακέτα δεν περιέχει δεδομένα ειδικά για τη μηχανή. Κανένας παράμετρος, κανένα πρόγραμμα ανταλλακτικών, καμία σκάλα PMC, κανένα offset εργαλείου δεν αποθηκεύεται στην πλακέτα ελέγχου γραφικής οθόνης.

Όλα αυτά τα δεδομένα βρίσκονται στις μονάδες FROM και SRAM του CNC, οι οποίες βρίσκονται στην κύρια πλακέτα CPU και δεν επηρεάζονται από την αντικατάσταση της πλακέτας γραφικών.

Η αντικατάσταση της πλακέτας οθόνης είναι επομένως από τις πιο καθαρές διαδικασίες συντήρησης που είναι διαθέσιμες — αντικαταστήστε φυσικά την πλακέτα, εφαρμόστε ρεύμα και επαληθεύστε την οθόνη. Καμία δημιουργία αντιγράφων ασφαλείας, καμία επαναφορά, καμία ακολουθία επαλήθευσης παραμέτρων. Απλώς επιβεβαιώστε ότι η οθόνη εμφανίζεται σωστά σε όλες τις διάφορες σελίδες οθόνης του CNC.

Συχνές Ερωτήσεις

Ε1: Ο πίνακας χειριστή του CNC έχει μια εντελώς κενή οθόνη κατά την εκκίνηση, αλλά οι άξονες της μηχανής ανταποκρίνονται κανονικά στις εισόδους jog από το πληκτρολόγιο. Επιβεβαιώνει αυτό ότι η A20B-8200-0011 έχει αποτύχει;

Οι λειτουργικοί άξονες παρά μια κενή οθόνη υποστηρίζουν έντονα μια βλάβη στο υποσύστημα οθόνης αντί για μια βλάβη στην κύρια πλακέτα ελέγχου. Επιβεβαιώστε ότι η ίδια η μονάδα οθόνης τροφοδοτείται (ελέγξτε την ένδειξη οπίσθιου φωτισμού, μετρήστε την τάση τροφοδοσίας της οθόνης εάν είναι προσβάσιμη).

Εάν η μονάδα οθόνης τροφοδοτείται αλλά δεν εμφανίζεται εικόνα, η πλακέτα ελέγχου οθόνης είναι ο κύριος ύποπτος. Πριν την αντικατάσταση, ελέγξτε επίσης τη σύνδεση του καλωδίου μεταξύ της πλακέτας οθόνης και της μονάδας οθόνης — ένα χαλαρό καλώδιο οθόνης παράγει το ίδιο σύμπτωμα με μια αποτυχημένη πλακέτα οθόνης με μηδενικό κόστος.

Ε2: Είναι η A20B-8200-0011 εναλλάξιμη με την παρακείμενη παραλλαγή A20B-8200-0010;

Αυτοί οι δύο αριθμοί ανταλλακτικών είναι κοντινές αλλά διακριτές παραλλαγές πλακετών εντός της οικογένειας A20B-8200. Μπορεί να εξυπηρετούν διαφορετικές διαμορφώσεις CNC ή επίπεδα αναθεώρησης λογισμικού.

Πριν αντικαταστήσετε τη μία με την άλλη, επιβεβαιώστε από την επίσημη τεκμηρίωση διασταυρούμενης αναφοράς της FANUC ότι οι -0010 και -0011 αναφέρονται ως εναλλάξιμες για τη συγκεκριμένη εγκατάσταση CNC. Η αντικατάσταση μιας ασύμβατης παραλλαγής μπορεί να οδηγήσει σε αποτυχία αρχικοποίησης της οθόνης ή σε λανθασμένη απόδοση της οθόνης ακόμη και με την πλήρως λειτουργική πλακέτα αντικατάστασης.

Ε3: Η οθόνη εμφανίζει σωστές οθόνες κατάστασης CNC, αλλά η λειτουργία προεπισκόπησης διαδρομής εργαλείου γραφικών εμφανίζει μια εντελώς κενή περιοχή. Είναι αυτή η A20B-8200-0011;

Η επιλεκτική αποτυχία μόνο της γραφικής απεικόνισης της διαδρομής εργαλείου, ενώ όλες οι οθόνες χαρακτήρων (παράμετροι, offsets, λίστα προγραμμάτων) είναι σωστές, υποδεικνύει τη λειτουργία απόδοσης γραφικών αντί για τη λειτουργία κύριας CPU — η CPU επικοινωνεί σωστά, αλλά η γραφική έξοδος αποτυγχάνει.

Αυτό το μοτίβο μπορεί να υποδεικνύει την υπο-γραφική μονάδα αντί για την κύρια A20B-8200-0011, ανάλογα με τη συγκεκριμένη αρχιτεκτονική οθόνης.

Η A20B-8200-0011 αξίζει ακόμα να διερευνηθεί εάν η αντικατάσταση της υπο-μονάδας δεν επιλύσει τη βλάβη.

Ε4: Πώς ελέγχεται η A20B-8200-0011 μετά την αντικατάσταση πριν την επιστροφή της μηχανής στην παραγωγή;

Πλοηγηθείτε συστηματικά σε κάθε μία από τις σελίδες οθόνης του CNC: POSITION, PROGRAMME, OFFSET/SETTING, SYSTEM parameters, MESSAGE/alarm history, GRAPH (προσομοίωση διαδρομής εργαλείου) και τυχόν προσαρμοσμένες οθόνες του κατασκευαστή της μηχανής.

Επαληθεύστε ότι κάθε σελίδα φορτώνει σωστά, ανανεώνεται όταν αλλάζουν τα δεδομένα (αλλάξτε μια παράμετρο και επαληθεύστε ότι η οθόνη ενημερώνεται) και μεταβαίνει ομαλά κατά την εναλλαγή σελίδων. Δοκιμάστε τη λειτουργία MDI για να επιβεβαιώσετε ότι τα πατήματα πλήκτρων εμφανίζονται στην οθόνη.

Μια πλακέτα που περνάει αυτόν τον ολοκληρωμένο έλεγχο πλοήγησης οθόνης είναι απίθανο να έχει υπολειμματικές βλάβες οθόνης.

Ε5: Μπορεί η A20B-8200-0011 να επισκευαστεί σε επίπεδο εξαρτημάτων μετά από ηλεκτρική ζημιά;

Η επισκευή σε επίπεδο εξαρτημάτων είναι δυνατή για εξειδικευμένα κέντρα επισκευής FANUC με τον κατάλληλο εξοπλισμό. Κοινές μορφές αποτυχίας περιλαμβάνουν αποτυχία IC τροφοδοσίας, ζημιά σε εξαρτήματα προστασίας εισόδου και σε ορισμένες περιπτώσεις αποτυχία κυκλώματος ταλαντωτή ή ρολογιού.

Μια εντελώς αποτυχημένη IC CPU οθόνης συνήθως δεν είναι επισκευάσιμη με οικονομικό κόστος. Οι μερικές αποτυχίες — όπου ορισμένες λειτουργίες οθόνης λειτουργούν και άλλες όχι — προκαλούνται συχνά από συγκεκριμένα περιφερειακά IC που μπορούν να αντικατασταθούν.

Για μηχανές κρίσιμες για την παραγωγή, όπου το κόστος διακοπής λειτουργίας είναι υψηλό, η χρήση μιας προ-ελεγμένης μονάδας ανταλλαγής ενώ η αρχική επισκευάζεται είναι η πιο πρακτική προσέγγιση.
