FANUC A20B-8101-0440 | Κύρια Πλακέτα Ελέγχου — Σειρά A20B-8101 Υψηλής Απόδοσης CNC, Βιομηχανική Πλακέτα Ελέγχου CNC, Ιαπωνικής Προέλευσης

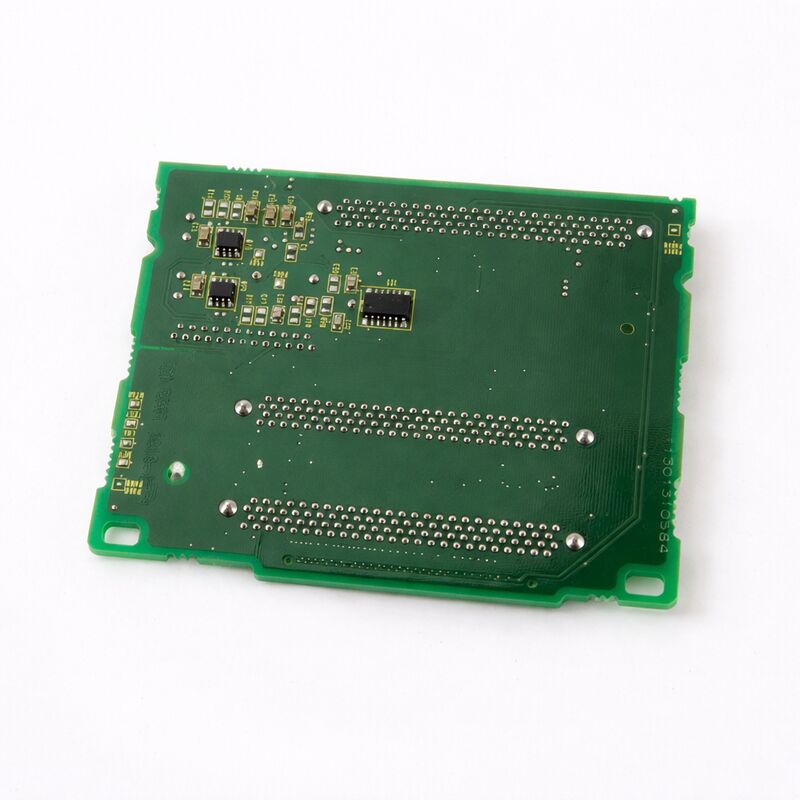

Επισκόπηση

Η FANUC A20B-8101-0440 ανήκει σε μία από τις τεχνικά πιο ικανές οικογένειες πλακετών που έχει παράγει η FANUC — τη σειρά A20B-8101 για τη γενιά CNC 30i/31i/32i.

Αυτή είναι η οικογένεια πλακετών για μηχανές που ωθούν τα όρια του τι μπορεί να κάνει η κατεργασία CNC: ταυτόχρονη κοπή πέντε αξόνων σε αεροδιαστημικά εξαρτήματα, περιστροφή και φρεζάρισμα πολλαπλών διαδρομών σε σύνθετα κέντρα μηχανών, νανο-παρεμβολή σε επιφάνειες οπτικής ποιότητας και συγχρονισμένες λειτουργίες πολλαπλών ατράκτων σε γραμμές μεταφοράς.

Κάθε λειτουργία που εκτελεί το CNC περνάει μέσω του υλικού της σειράς A20B-8101.

Ο επεξεργαστής της κύριας πλακέτας χειρίζεται τους υπολογισμούς παρεμβολής, την επικοινωνία σερβο, τη διεπαφή ατράκτου και την εκτέλεση της λογικής PMC ταυτόχρονα, όλα εντός χρόνων κύκλου που διατηρούν τη μηχανή να λειτουργεί με τις εντολές ταχύτητας τροφοδοσίας χωρίς διακοπή.

Τα κυκλώματα επικοινωνίας της πλακέτας — FSSB για ενισχυτές σερβο, I/O Link για I/O μηχανής, σειριακές συνδέσεις ατράκτου για οδηγούς ατράκτου — χειρίζονται δεκάδες ταυτόχρονες ανταλλαγές δεδομένων υψηλής ταχύτητας κάθε χιλιοστό του δευτερολέπτου.

Η A20B-8101-0440 αντιπροσωπεύει αυτό το επίπεδο υλικού ελέγχου.

Όπως όλες οι πλακέτες της οικογένειας, λειτουργεί στο απαιτητικό περιβάλλον μιας μηχανής παραγωγής: θερμικοί κύκλοι καθώς η μηχανή ζεσταίνεται και κρυώνει, δονήσεις από τη διαδικασία κατεργασίας που μεταδίδονται μέσω της δομής της μηχανής και το ηλεκτρικό περιβάλλον ενός ντουλαπιού που μοιράζεται με ενισχυτές σερβο υψηλής ισχύος και ενισχυτές ατράκτου.

Η FANUC σχεδιάζει αυτές τις πλακέτες για αυτό το περιβάλλον — βιομηχανικά εξαρτήματα, προσεκτική διάταξη PCB για ανοσία EMC και συστήματα συνδετήρων που έχουν βαθμολογηθεί για τις μηχανικές απαιτήσεις της παραγωγικής χρήσης.

Βασικές Προδιαγραφές

Αρχιτεκτονική Οικογένειας A20B-8101

Η σειρά A20B-8101 είναι μεγάλη και καλύπτει πολλές διακριτές λειτουργίες. Η κατανόηση του πού ταιριάζει η -0440 απαιτεί μια σύντομη ματιά στη δομή της οικογένειας.

Οι πλακέτες με τους χαμηλότερους αριθμούς στην οικογένεια (A20B-8101-0010 έως περίπου -0100) καλύπτουν πλακέτες επιλογών και επικοινωνίας: η -0030 είναι η πλακέτα Fast Ethernet, η -0050 είναι ο master Profibus, η -0100 είναι ο slave Profibus, η -0220 είναι ο master DeviceNet, η -0330 είναι ο slave DeviceNet.

Αυτές είναι πλακέτες επιλογών που συνδέονται στις υποδοχές επέκτασης της κύριας πλακέτας για να προσθέσουν δυνατότητες επικοινωνίας.

Οι πλακέτες με υψηλότερους αριθμούς περιλαμβάνουν τις κύριες πλακέτες CPU για διάφορες γενιές υλικού και διαμορφώσεις 30i/31i/32i-A: οι -0360 έως -0403 καλύπτουν το εύρος της κύριας πλακέτας, συμπεριλαμβανομένων των παραλλαγών SA (αυτόνομη) και μη-SA.

Πέρα από αυτές, οι πλακέτες στην περιοχή -0440 και άνω καλύπτουν παραλλαγές μεταγενέστερης γενιάς και εξειδικευμένες διαμορφώσεις εντός της οικογένειας 30i/31i/32i-A.

Όλες οι πλακέτες της οικογένειας μοιράζονται τις ίδιες αρχές σχεδιασμού: βιομηχανική ανθεκτικότητα, ιδιόκτητη αρχιτεκτονική διαύλου της FANUC και συμβατότητα λογισμικού με το λογισμικό CNC 30i/31i/32i-A.

Προτεραιότητες Συντήρησης για Πλακέτες Σειράς A20B-8101

Η συντήρηση των πλακετών της οικογένειας A20B-8101 απαιτεί την ίδια πειθαρχημένη προσέγγιση σε όλες τις παραλλαγές:

Προστασία δεδομένων πριν από την εργασία. Όλα τα δεδομένα SRAM — παράμετροι, λογική PMC, προγράμματα, δεδομένα συντεταγμένων — πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν αφαιρεθεί οποιαδήποτε κύρια πλακέτα.

Οι μονάδες FROM/SRAM μπορεί να είναι πάνω ή ξεχωριστά από την κύρια πλακέτα, αλλά η διαδικασία δημιουργίας αντιγράφων ασφαλείας είναι ίδια: χρησιμοποιήστε τη λειτουργία δημιουργίας αντιγράφων ασφαλείας της οθόνης εκκίνησης FANUC ή τη μεταφορά DNC σε έναν υπολογιστή.

Διαχείριση μονάδων. Οι μονάδες plug-in που είναι εγκατεστημένες στην αρχική πλακέτα (κάρτα CPU, κάρτα ελέγχου σερβο, μονάδες μνήμης) μεταφέρονται στην πλακέτα αντικατάστασης. Κάθε μονάδα πρέπει να είναι πλήρως τοποθετημένη — η ατελής τοποθέτηση προκαλεί μοτίβα σφαλμάτων που μιμούνται βλάβη κύριας πλακέτας.

Ακεραιότητα σύνδεσης. Μετά την επανεγκατάσταση, επαληθεύστε ότι όλα τα καλώδια είναι πλήρως συνδεδεμένα. Οι οπτικοί σύνδεσμοι FSSB είναι ιδιαίτερα σημαντικοί — μια οπτική ίνα που φαίνεται συνδεδεμένη αλλά δεν είναι πλήρως κλειδωμένη παράγει διαλείποντα σφάλματα επικοινωνίας σερβο που είναι δύσκολο να διαγνωστούν χωρίς να γνωρίζουμε ότι η οπτική ίνα έχει μετακινηθεί.

Συστηματική επαλήθευση. Μετά την επαναφορά δεδομένων και την ενεργοποίηση, πλοηγηθείτε σε όλες τις οθόνες εμφάνισης του CNC, επαληθεύστε τη λειτουργία PMC μέσω του ελέγχου I/O της μηχανής, επιβεβαιώστε την ετοιμότητα των αξόνων σερβο και εκτελέστε έναν κύκλο δοκιμής με ένα γνωστό πρόγραμμα πριν απελευθερώσετε τη μηχανή για παραγωγή.

Συχνές Ερωτήσεις

Ε1: Πώς μπορώ να επιβεβαιώσω ότι η A20B-8101-0440 είναι η σωστή πλακέτα αντικατάστασης πριν την παραγγελία;

Διασταυρώστε τον αριθμό εξαρτήματος με την ηλεκτρική τεκμηρίωση της μηχανής ή την ετικέτα της υπάρχουσας κύριας πλακέτας. Οι κύριες πλακέτες FANUC έχουν τον αριθμό εξαρτήματός τους τυπωμένο πάνω στην ίδια την πλακέτα, συχνά με ένα επίθημα που υποδεικνύει την αναθεώρηση υλικού.

Επιβεβαιώστε ότι ο αριθμός εξαρτήματος της πλακέτας ταιριάζει με αυτόν της αντικατάστασης που παραγγέλλεται, συμπεριλαμβανομένων τυχόν επιθημάτων. Εάν ο αρχικός αριθμός εξαρτήματος της μηχανής δεν είναι πλέον διαθέσιμος, επικοινωνήστε με έναν εξειδικευμένο προμηθευτή ανταλλακτικών FANUC για να επιβεβαιώσετε ποιες τρέχουσες πλακέτες είναι συμβατές αντικαταστάσεις.

Ε2: Μετά την εγκατάσταση της A20B-8101-0440, το CNC εκκινεί αλλά οι άξονες σερβο εμφανίζουν συναγερμό 401 (servo ready off). Τι υποδεικνύει αυτό;

Ο συναγερμός 401 (VRDY OFF) κατά την εκκίνηση μετά την αντικατάσταση της πλακέτας συνήθως υποδεικνύει ότι η σύνδεση οπτικής ίνας FSSB μεταξύ της κύριας πλακέτας και του πρώτου ενισχυτή σερβο στην αλυσίδα FSSB δεν έχει δημιουργηθεί. Ελέγξτε τον σύνδεσμο COP10A στην πλακέτα — επιβεβαιώστε ότι το καλώδιο οπτικής ίνας είναι πλήρως εισαγμένο και ασφαλισμένο.

Επιβεβαιώστε επίσης ότι οι ενισχυτές σερβο τροφοδοτούνται (εφαρμόζεται τάση ελέγχου 24V) πριν το CNC προσπαθήσει επικοινωνία FSSB.

Εάν η τοπολογία FSSB έχει πολλαπλούς ενισχυτές, το CNC πρέπει να επικοινωνήσει με καθέναν διαδοχικά — ένα σφάλμα σε έναν ενισχυτή διακόπτει την αλυσίδα προς τα κάτω.

Ε3: Η μηχανή έχει επιλογή PC-function (CNC ανοιχτού τύπου βασισμένο σε Windows). Υποστηρίζει η A20B-8101-0440 αυτό;

Η δυνατότητα PC-function στη γενιά 30i/31i/32i-A συνδέεται με συγκεκριμένες παραλλαγές κύριας πλακέτας. Οι πλακέτες PC-function περιλαμβάνουν ένα ενσωματωμένο υποσύστημα PC (επεξεργαστής, μνήμη και διεπαφές πλευράς PC) εκτός από τις τυπικές λειτουργίες κύριας πλακέτας CNC.

Οι τυπικές (μη-PC) πλακέτες στερούνται αυτού του υποσυστήματος. Πριν από την παραγγελία, επιβεβαιώστε εάν η αρχική διαμόρφωση της μηχανής περιλάμβανε λειτουργία PC — αυτό καθορίζει ποια παραλλαγή πλακέτας απαιτείται. Η χρήση μιας μη-PC πλακέτας για την αντικατάσταση μιας πλακέτας PC-function (ή αντίστροφα) δεν θα λειτουργήσει σωστά.

Ε4: Μπορεί ένα εξειδικευμένο κέντρο επισκευών να ανακατασκευάσει μια πλακέτα σειράς A20B-8101 αντί να την αντικαταστήσει;

Ναι. Εξειδικευμένα κέντρα επισκευών FANUC ανακατασκευάζουν τακτικά πλακέτες σειράς A20B-8101 — αντικαθιστώντας ηλεκτρολυτικούς πυκνωτές, κατεστραμμένους συνδέσμους και αποτυχημένα ICs, και ελέγχοντας σε ειδικά συστήματα δοκιμών ελεγκτών FANUC.

Για εγκαταστάσεις όπου η A20B-8101-0440 είναι ακριβή για άμεση αντικατάσταση, μια ελεγμένη ανακατασκευή από εξουσιοδοτημένο κέντρο είναι συχνά η πιο οικονομικά αποδοτική επιλογή.

Βεβαιωθείτε ότι το κέντρο επισκευών έχει τεκμηριωμένη εμπειρία με πλακέτες σειράς A20B-8101 ειδικά, όχι μόνο με πλακέτες FANUC γενικά, καθώς η αρχιτεκτονική των πλακετών CNC υψηλής απόδοσης διαφέρει σημαντικά από απλούστερες γενιές πλακετών FANUC.

Ε5: Το CNC εμφανίζει συναγερμό "SRVO-062 BZAL" μετά την αντικατάσταση της κύριας πλακέτας. Τι συμβαίνει;

Το BZAL είναι ο συναγερμός μηδενικής μπαταρίας — η εφεδρική μπαταρία για τα δεδομένα SRAM του CNC έχει αποσυνδεθεί ή έχει αποτύχει, και το περιεχόμενο της SRAM μπορεί να έχει χαθεί ή καταστραφεί. Αυτός ο συναγερμός εμφανίζεται συχνά όταν η μπαταρία αποσυνδέεται κατά την αντικατάσταση της πλακέτας χωρίς πρώτα να αποκατασταθεί η SRAM από αντίγραφο ασφαλείας.

Εάν τα δεδομένα SRAM δημιουργήθηκαν αντίγραφα ασφαλείας πριν αφαιρεθεί η πλακέτα, επαναφέρετέ τα από το μέσο δημιουργίας αντιγράφων ασφαλείας μέσω της οθόνης εκκίνησης.

Αντικαταστήστε την μπαταρία με μια νέα μονάδα. Εάν δεν λήφθηκε αντίγραφο ασφαλείας, η ανάκτηση απαιτεί χειροκίνητη επανεισαγωγή όλων των παραμέτρων της μηχανής — μια χρονοβόρα διαδικασία που ενισχύει γιατί η δημιουργία αντιγράφων ασφαλείας της SRAM πριν από οποιαδήποτε εργασία στην πλακέτα είναι υποχρεωτική.
