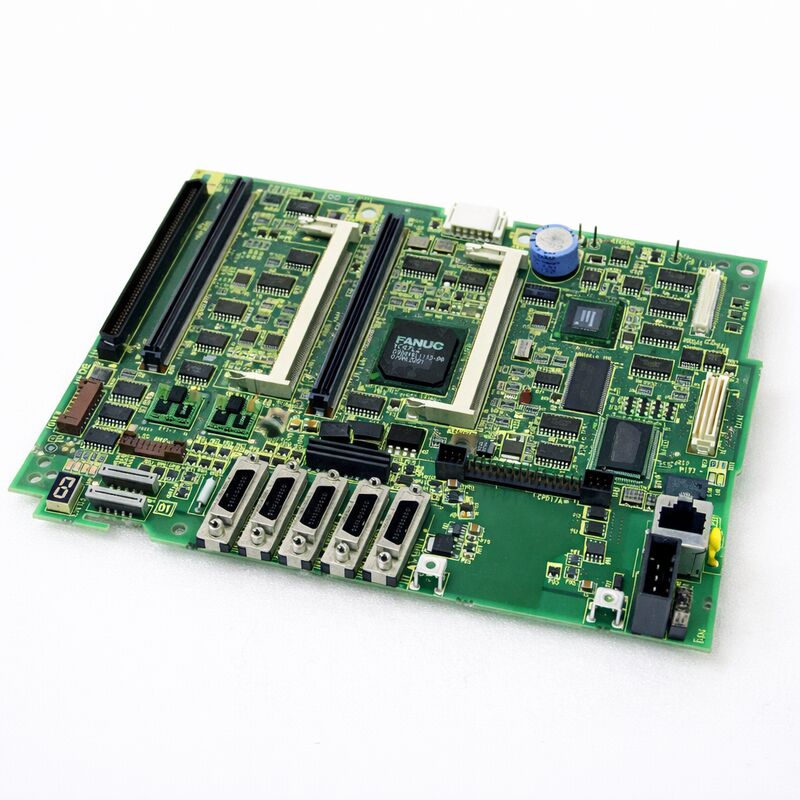

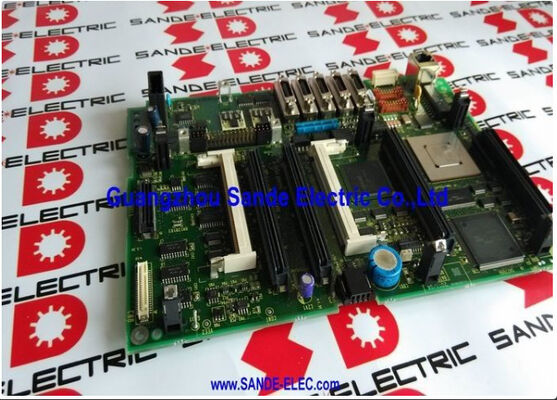

FANUC A20B-8101-0401∙ Κεντρικό PCB A5 για την σειρά 30i/31i/32i-A ∙ Χωρίς λειτουργία PC, LCD/MDI μονάδα τοποθέτησης, Ιαπωνία Προέλευση

Σύνοψη

ΗFANUC A20B-8101-0401Η σειρά 30i/31i/32i-A αντιπροσωπεύει την υψηλής απόδοσης κατηγορία των ελεγκτών της σειράς i της FANUC, που έχουν κατασκευαστεί για πολύπλοκες, πολλαπλές διαδρομές,Μηχανές πολυάξονωνΚέντρα επεξεργασίας πέντε αξόνων.

Συμπληρωματικά κέντρα στροφής, μηχανές αθροίσματος τροχών, γραμμές FMS πολλαπλών παλέτων, αυτά είναι τα μηχανήματα όπου ζει η οικογένεια 30i/31i/32i.

Η ονομασία A5 αναφέρεται στην αναθεώρηση του υλικού αυτής της πλακέτας εντός του κύκλου ζωής του προϊόντος της σειράς 30i/31i/32i-A.

Διαδέχεται τις προηγούμενες παραλλαγές κύριας πλακέτας και ενσωματώνει τις ενημερώσεις υλικού της FANUC για την αντιμετώπιση των απαιτήσεων αξιοπιστίας και συμβατότητας που συσσωρεύτηκαν κατά την ανάπτυξη πεδίου των προηγούμενων εκδόσεων.

Όταν η FANUC κυκλοφορεί μια επικαιροποιημένη παραλλαγή κύριας πλακέτας όπως η A5, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

Η προδιαγραφή "χωρίς λειτουργία PC" είναι μια σημαντική λεπτομέρεια προμηθειών.

Η σειρά 30i/31i/32i προσφερόταν σε δύο διαμορφώσεις: πρότυπη (χωρίς ενσωματωμένο υπολογιστή) και με ενσωματωμένη λειτουργία υπολογιστή.

Η παραλλαγή λειτουργίας PC τρέχει έναν ενσωματωμένο υπολογιστή με βάση τα Windows στην ίδια κύρια πλακέτα, επιτρέποντας τις ανοιχτές λειτουργίες CNC της FANUC, την προσαρμοσμένη ανάπτυξη HMI και το λογισμικό εφαρμογής με βάση τον υπολογιστή.

Το A20B-8101-0401 είναι η παραλλαγή εκτός PC. Δεν είναι εναλλάξιμο με την κύρια πλακέτα λειτουργίας PC ∙ το υλικό, οι συνδέσεις και η διαμόρφωση λογισμικού διαφέρουν μεταξύ των δύο.

Βασικές προδιαγραφές

Εγκατάσταση LCD/MDI ∙ Γιατί έχει σημασία

Η σειρά 30i/31i/32i-A χρησιμοποιεί μια διαφορετική φυσική αρχιτεκτονική από τους προηγούμενους ελεγκτές της σειράς FANUC i. Στην σειρά 16i/18i, η κύρια πλακέτα βρίσκεται μέσα στο ντουλάπι ελέγχου σε ένα ράφι.Στο 30i/31i/32i-A, η κύρια πλακέτα είναι τοποθετημένη απευθείας στο πίσω μέρος της μονάδας LCD/MDI

Η ενσωμάτωση αυτή μειώνει το συνολικό αποτύπωμα του ντουλάπιου και απλοποιεί την καλωδίωση, αλλά αλλάζει τη διαδικασία συντήρησης.

Για την πρόσβαση στο A20B-8101-0401, πρέπει να ανοίγεται ο πίνακας χειριστή ή να αφαιρείται από το μηχάνημα η μονάδα LCD/MDI.

Η επιφάνεια είναι προσβάσιμη από το πίσω μέρος του πάνελ. Αυτό σημαίνει ότι η αντικατάσταση μπορεί συχνά να γίνει στο μηχάνημα χωρίς να αποσυναρμολογείται πλήρως το ντουλάπι ελέγχου.

Ωστόσο, η τοποθεσία τοποθέτησης της μονάδας LCD/MDI ̇ μερικές φορές ψηλά στο μηχάνημα, μερικές φορές σε ένα μενταγιόν ̇ σημαίνει ότι οι συνθήκες πρόσβασης ποικίλλουν σημαντικά μεταξύ των σχεδίων μηχανών.

Προγραμματίστε την πρόσβαση πριν ξεκινήσετε. Επιβεβαιώστε ποια εργαλεία χρειάζονται. Επιβεβαιώστε ότι η επιφάνεια αντικατάστασης έχει δοκιμαστεί και είναι έτοιμη.

Το backup και η επαναφόρτωση της SRAM είναι το πιο χρονοβόρο μέρος της διαδικασίας ̇ η ίδια η ανταλλαγή της φυσικής πλακέτας, μόλις καθιερωθεί η πρόσβαση, είναι απλή.

Δεδομένα SRAM Το κρίσιμο βήμα ασφαλείας

Το A20B-8101-0401 συνδέεται με μονάδες FROM/SRAM που περιέχουν όλα τα δεδομένα που αφορούν συγκεκριμένα την μηχανή.

Αυτό περιλαμβάνει τις παραμέτρους CNC, το πρόγραμμα σκάλας PMC (Programmable Machine Controller), τα δεδομένα αντιστάθμισης εργαλείων, τα συστήματα συντεταγμένων εργασίας και τα αποθηκευμένα προγράμματα εξαρτημάτων.

Κανένα από αυτά τα δεδομένα δεν είναι στην ίδια την κύρια πλακέτα ∙ είναι στις μονάδες FROM/SRAM.

Ωστόσο, ορισμένες διαμορφώσεις ελεγκτών αποθηκεύουν δεδομένα που σχετίζονται με την εκκίνηση στην SRAM που πρέπει να διαχειρίζονται προσεκτικά κατά την αντικατάσταση της πλακέτας.

Χρησιμοποιήστε τη λειτουργία ασφαλείας της οθόνης εκκίνησης του FANUC, τη μεταφορά DNC ή μια κάρτα μνήμης FANUC για να καταγράψετε το πλήρες σύνολο δεδομένων.επαναφορά των δεδομένων SRAM πριν από την προσπάθεια κανονικής λειτουργίας.

Η παράκαμψη αυτού του βήματος δημιουργεί μια κατάσταση όπου το μηχάνημα δεν μπορεί να εκτελέσει ∙ οι παραμέτροι είναι στις προεπιλεγμένες τιμές, το PMC δεν έχει σκάλα για να εκτελέσει και τα προγράμματα εξαρτημάτων έχουν εξαφανιστεί.

Πέντε λεπτά υποστήριξης πριν από την έναρξη της εργασίας εξοικονομεί δυνητικά ώρες επανεισόδου μετά.

Γενικές ερωτήσεις

Ερώτηση 1: Μετά την αντικατάσταση του A20B-8101-0401, το CNC εμφανίζει συναγερμό "SR" ή σφάλματα εκκίνησης που σχετίζονται με τη μνήμη.

Οι συναγερμοί SR κατά την εκκίνηση υποδεικνύουν συνήθως ότι τα δεδομένα SRAM δεν αποκαταστάθηκαν σωστά μετά την αντικατάσταση της πλακέτας.Εάν η διαδικασία αντιγράφησης διακόπηκε ή χρησιμοποιήθηκε λάθος αρχείο δεδομένων, το CNC θα ξεκινήσει με κατεστραμμένα ή ελλιπή δεδομένα παραμέτρων.

Χρησιμοποιήστε το μενού εκκίνησης του FANUC για να επαναφορτώσετε την εικόνα SRAM από το μέσο ασφαλείας.επικοινωνήστε με την FANUC ή έναν πιστοποιημένο μηχανικό .

Ε2: Μπορεί η A20B-8101-0401 να αντικαταστήσει την προηγούμενη κύρια πλακέτα A20B-8101-0400 σε μια σειρά 30i/31i-A CNC;

Το -0401 (Α5 αναθεώρηση) είναι η ενημερωμένη αντικατάσταση για το -0400 και παλαιότερες παραλλαγές κύριας πλακέτας στην οικογένεια 30i / 31i / 32i-A μη-PC.

Η FANUC ορίζει νέες αναθεωρήσεις υλικού ως αντικατάσταση για όλες τις προηγούμενες παραλλαγές, οπότε το -0401 είναι κατάλληλο για οποιοδήποτε μηχάνημα 30i/31i/32i-A που χρησιμοποίησε μια παλαιότερη μη-PC κύρια πλακέτα.

Επιβεβαιώστε ότι το μηχάνημα χρησιμοποιεί τη διαμόρφωση εκτός υπολογιστή πριν παραγγείλετε. Οι παραλλαγές πλακέτων λειτουργίας PC έχουν διαφορετικούς αριθμούς εξαρτημάτων και δεν είναι εναλλάξιμες.

Ε3: Το μηχάνημα χρησιμοποιεί μια 15-ιντσών έγχρωμη οθόνη LCD.

Η κύρια πλακέτα A20B-8101-0401 συνδέεται με την μονάδα LCD μέσω της διεπαφής οθόνης που ενσωματώνεται στο σύνολο LCD/MDI.

Η συμβατότητα της πλακέτας με το μέγεθος της οθόνης καθορίζεται συνήθως από τη συνολική διαμόρφωση του συστήματος CNC και όχι μόνο από την κύρια πλακέτα.

Αν η αρχική κύρια πλακέτα δούλευε με το 15 ιντσών χρωματικό πάνελ, μια άμεση αντικατάσταση με την A20B-8101-0401 θα λειτουργήσει επίσης με αυτό το πάνελ.

Σε περίπτωση αμφιβολίας, ελέγξτε αν οι προδιαγραφές της διεπαφής οθόνης ταιριάζουν μεταξύ της πλακέτας αντικατάστασης και της εγκατεστημένης μονάδας LCD.

Ε4: Πόσο χρόνο διαρκεί συνήθως η πλήρης διαδικασία αντικατάστασης του A20B-8101-0401;

Για έναν τεχνικό με εμπειρία με υλικό 30i/31i/32i-A, η πλήρης διαδικασία ̇ υποστήριξη SRAM, ανταλλαγή φυσικής πλακέτας, αποκατάσταση SRAM και λειτουργική επαλήθευση ̇ συνήθως διαρκεί 2 έως 4 ώρες.Η ίδια η φυσική ανταλλαγή διαρκεί 30 έως 60 λεπτά ανάλογα με την πρόσβαση στο πάνελ..

Το backup και η αποκατάσταση της SRAM, συμπεριλαμβανομένης της επαλήθευσης, αντιπροσωπεύουν μεγάλο μέρος του εναπομείναντος χρόνου.

Οι πρώτες επεξεργασίες σε μια άγνωστη διαμόρφωση μηχανής διαρκούν περισσότερο.

Ε5: Το CNC παράγει ένα "ΣΥΣΤΗΜΑ ΑΛΑΜ" κατά την ενεργοποίηση μετά την εγκατάσταση του νέου A20B-8101-0401. Η οθόνη δείχνει κώδικα σφάλματος. Πώς πρέπει να ερευνηθεί αυτό;

Ένας συναγερμός συστήματος αμέσως μετά την εγκατάσταση της πλακέτας δείχνει συνήθως ένα από τα τρία πράγματα: μια ελλιπή αποκατάσταση δεδομένων SRAM,ασύμβαση στη διαμόρφωση υλικού (όπως κάρτα CPU ή μονάδα FROM/SRAM που δεν έχει τοποθετηθεί σωστά), ή ένα πρόβλημα φυσικής σύνδεσης (ένα καλώδιο που δεν συνδέθηκε πλήρως κατά την επανεγκατάσταση).

Ελέγξτε πρώτα όλες τις θέσεις των ενσωματωμένων μονάδων ∙ πατήστε κάθε ενσωματωμένη μονάδα σταθερά στον σύνδεσμό της. Ελέγξτε αν όλα τα καλώδια είναι ξανά συνδεδεμένα. Στη συνέχεια, δοκιμάστε την αποκατάσταση SRAM από το μενού εκκίνησης.

Εάν ο συναγερμός εξακολουθεί να υπάρχει μετά από αυτούς τους ελέγχους, καταγράψτε τον συγκεκριμένο κωδικό σφάλματος και ανατρέξτε τον στο εγχειρίδιο συντήρησης FANUC σειράς 30i/31i/32i-A (B-63945EN).
