FANUC A20B-8101-0375 | Κύρια Πλακέτα G5 — 310i-SA / 320i-SA PANEL i Αυτόνομος Τύπος Ελεγκτής CNC, Σειρά A20B-8101, Προέλευση Ιαπωνία

Βασικές Προδιαγραφές

Επισκόπηση

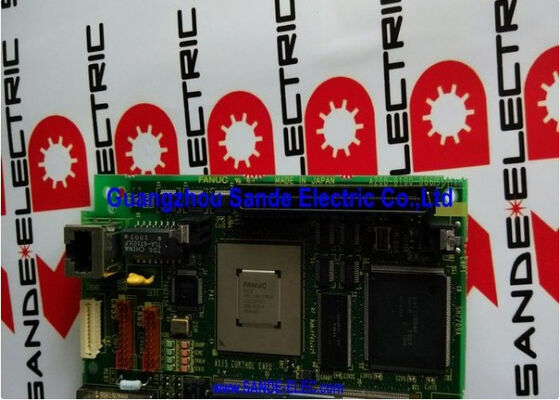

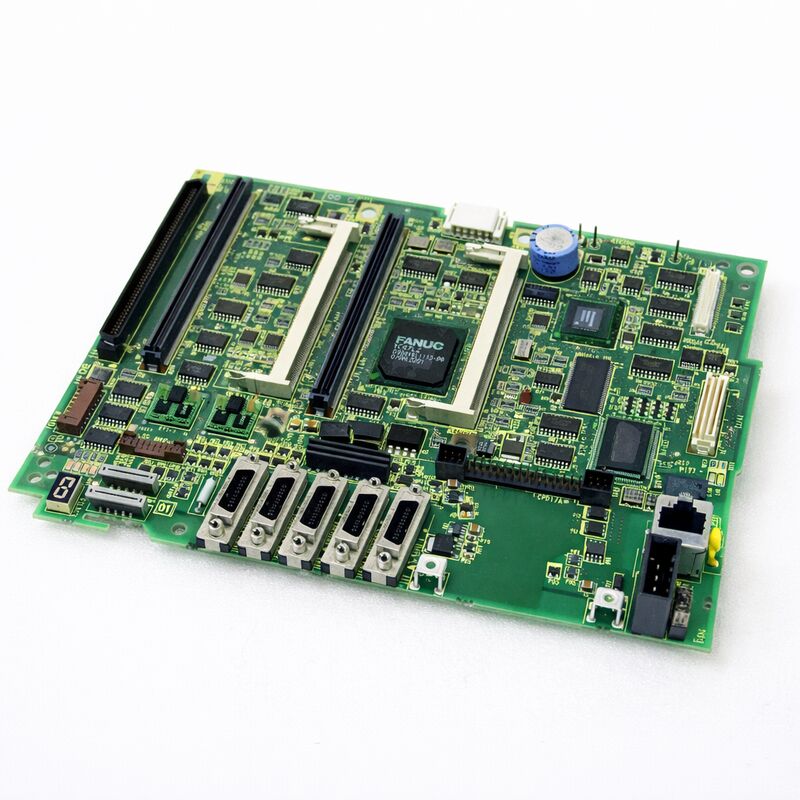

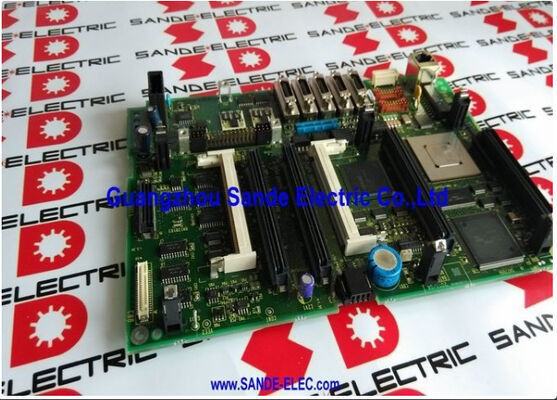

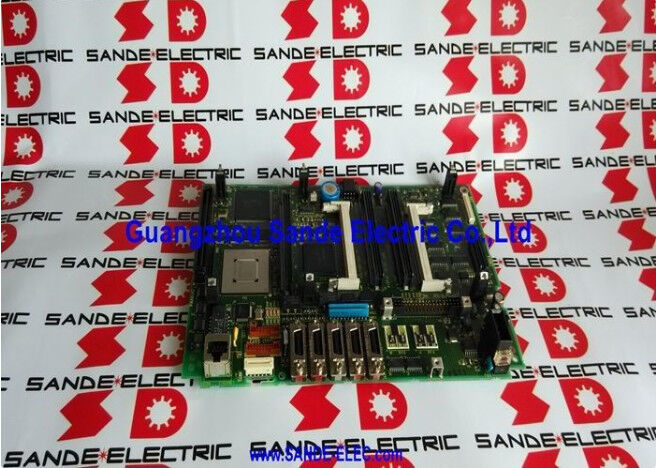

Η FANUC A20B-8101-0375 είναι η κύρια πλακέτα της γενιάς G5 για τους ελεγκτές 310i-SA και 320i-SA.

Αυτές είναι οι αυτόνομες παραλλαγές της υψηλής τεχνολογίας οικογένειας i-series της FANUC — η ίδια υπολογιστική ισχύς με την 31i/32i-A με οθόνη LCD, αλλά συσκευασμένη σε μια διαμόρφωση όπου τα ηλεκτρονικά ελέγχου βρίσκονται σε ένα ειδικό ντουλάπι αντί για πίσω από τον πίνακα χειριστή.

Η αυτόνομη αρχιτεκτονική έχει νόημα για μεγάλες εργαλειομηχανές. Τα βαριά κέντρα κατεργασιών, οι μηχανές κοπής γραναζιών και οι γραμμές αυτοματισμού πολλαπλών παλετών συχνά έχουν ντουλάπια ελέγχου τοποθετημένα απομακρυσμένα από τη θέση του χειριστή — μακριά από ψυκτικό υγρό, δονήσεις και τους φυσικούς περιορισμούς της τοποθέτησης σε πάνελ.

Το 310i-SA / 320i-SA τοποθετεί την κύρια πλακέτα και όλα τα σχετικά ηλεκτρονικά σε αυτό το απομακρυσμένο ντουλάπι, συνδέοντας την οθόνη PANEL i και τη μονάδα MDI μέσω οπτικής ίνας.

Η ονομασία G5 σηματοδοτεί ένα βήμα αναθεώρησης υλικού. Η FANUC κυκλοφορεί νέες γενιές πλακετών όταν οι βελτιώσεις εξαρτημάτων ή οι ενημερώσεις αξιοπιστίας δικαιολογούν ένα νέο σχεδιασμό PCB.

Η G5 αντικαθιστά προηγούμενες γενιές για την οικογένεια 310i-SA / 320i-SA. Στην πράξη, η πλακέτα G5 εκτελεί τις ίδιες λειτουργίες με τους προκατόχους της και χρησιμεύει ως αντικατάσταση για τις κύριες πλακέτες προηγούμενων γενεών στην ίδια οικογένεια CNC.

Αυτόνομη vs Αρχιτεκτονική με Οθόνη LCD

Η κατανόηση της αυτόνομης αρχιτεκτονικής (SA) βοηθά να διευκρινιστεί τι κάνει αυτή η πλακέτα διαφορετική από τις κύριες πλακέτες τύπου με οθόνη LCD, όπως η A20B-8101-0401.

Σε έναν τύπο 30i/31i/32i-A με οθόνη LCD, η κύρια πλακέτα βρίσκεται απευθείας στο πίσω μέρος του πίνακα χειριστή.

Τα ηλεκτρονικά ελέγχου και η οθόνη είναι φυσικά ενσωματωμένα στον σταθμό χειριστή του μηχανήματος. Αυτό είναι συμπαγές και λειτουργεί καλά για μικρότερα μηχανήματα.

Σε έναν αυτόνομο τύπο (SA / PANEL i), η κύρια πλακέτα βρίσκεται σε ένα ξεχωριστό ντουλάπι ελέγχου.

Η οθόνη PANEL i και το πληκτρολόγιο MDI βρίσκονται στον σταθμό χειριστή — αλλά περιέχουν μόνο ηλεκτρονικά οθόνης και εισόδου, συνδεδεμένα στην απομακρυσμένη κύρια πλακέτα μέσω καλωδίων οπτικών ινών υψηλής ταχύτητας.

Αυτός ο διαχωρισμός προσφέρει:

• Πλήρη φυσική απομόνωση των ηλεκτρονικών ελέγχου από το περιβάλλον κατεργασίας
• Ελευθερία τοποθέτησης του πίνακα χειριστή στην βέλτιστη θέση για τον χειριστή
• Ευκολότερη πρόσβαση στο ντουλάπι ελέγχου για συντήρηση
• Καθαρότερος διαχωρισμός EMC μεταξύ των ηλεκτρονικών ισχύος και της κύριας πλακέτας του CNC

Για μηχανήματα με πολλαπλούς σταθμούς χειριστή, η αυτόνομη αρχιτεκτονική επιτρέπει επίσης σε έναν ελεγκτή να εξυπηρετεί πιο σύνθετες διατάξεις πίνακα χειριστή.

Γενιά Πλακέτας G5 — Τι Αλλάζει Μεταξύ Αναθεωρήσεων

Η αρίθμηση αναθεωρήσεων υλικού της FANUC (G1, G3, G5…) παρακολουθεί τις σταδιακές βελτιώσεις υλικού στον ίδιο λειτουργικό σχεδιασμό. Μεταξύ των αναθεωρήσεων, η FANUC συνήθως ενημερώνει τις προδιαγραφές εξαρτημάτων, μεταβαίνει σε νεότερους IC, βελτιώνει τη θερμική διαχείριση ή διορθώνει μικρά ζητήματα που εντοπίζονται στο πεδίο.

Η λειτουργία της πλακέτας δεν αλλάζει — η G5 λειτουργεί πανομοιότυπα με την G3 από την οπτική γωνία του λογισμικού CNC.

Από άποψη συντήρησης, η G5 είναι η κατάλληλη αντικατάσταση για προηγούμενες γενιές υλικού στην οικογένεια 310i-SA / 320i-SA.

Κατά την παραγγελία μιας αντικατάστασης, η προδιαγραφή της G5 (A20B-8101-0375) διασφαλίζει τη συμβατότητα με την τρέχουσα υποστήριξη ανταλλακτικών της FANUC, καθώς οι προηγούμενες γενιές ενδέχεται να μην είναι πλέον διαθέσιμες και η G5 έχει σχεδιαστεί για να χρησιμεύει ως αντικατάσταση διαφόρων γενεών.

Επισκόπηση Διαδικασίας Αντικατάστασης

Η αντικατάσταση της A20B-8101-0375 σε ένα αυτόνομο σύστημα 310i-SA / 320i-SA απαιτεί προσεκτική προσοχή στη διάταξη του αυτόνομου ντουλαπιού:

Βήμα 1 — Δημιουργία αντιγράφων ασφαλείας δεδομένων. Πριν αγγίξετε την πλακέτα, εκτελέστε ένα πλήρες αντίγραφο ασφαλείας SRAM μέσω της οθόνης εκκίνησης του CNC. Αποθηκεύστε σε κάρτα μνήμης FANUC ή σε υπολογιστή μέσω RS-232C. Καταγράψτε όλα τα προγράμματα, τις παραμέτρους και τα δεδομένα PMC.

Βήμα 2 — Απομόνωση τροφοδοσίας. Απενεργοποιήστε πλήρως το μηχάνημα. Επιβεβαιώστε ότι ο δίαυλος DC του ντουλαπιού ελέγχου έχει εκφορτιστεί. Απενεργοποιήστε και κλειδώστε το ντουλάπι ελέγχου.

Βήμα 3 — Τεκμηρίωση καλωδίων. Σε ένα αυτόνομο ντουλάπι, περισσότερα καλώδια συνδέονται στην κύρια πλακέτα από ό,τι σε μια διαμόρφωση με οθόνη LCD. Φωτογραφίστε όλες τις συνδέσεις καλωδίων πριν τις αποσυνδέσετε. Επισημάνετε κάθε καλώδιο.

Βήμα 4 — Αντικατάσταση πλακέτας. Αφαιρέστε τις μονάδες σύνδεσης (κάρτα CPU, μονάδες μνήμης, κάρτα ελέγχου σερβοκινητήρα) από την αρχική πλακέτα και μεταφέρετέ τις στην πλακέτα αντικατάστασης. Τοποθετήστε κάθε μονάδα προσεκτικά.

Βήμα 5 — Επανασύνδεση. Επανασυνδέστε όλα τα καλώδια ακολουθώντας την τεκμηρίωση από το Βήμα 3. Επανασυνδέστε τον σύνδεσμο οπτικής ίνας PANEL i.

Βήμα 6 — Επαναφορά SRAM. Ενεργοποιήστε σε λειτουργία εκκίνησης. Φορτώστε το αντίγραφο ασφαλείας SRAM. Επιβεβαιώστε ότι όλα τα δεδομένα φορτώθηκαν σωστά πριν εισέλθετε στην κανονική λειτουργία.

Συχνές Ερωτήσεις

Ε1: Ο ελεγκτής 310i-SA εμφανίζει συναγερμό συστήματος "9001" μετά την αντικατάσταση της A20B-8101-0375. Ποια είναι η πιθανή αιτία;

Ένας συναγερμός 9001 αμέσως μετά την αντικατάσταση της πλακέτας συνήθως υποδεικνύει ασυμφωνία διαμόρφωσης μεταξύ της νέας πλακέτας και των φορτωμένων δεδομένων SRAM, ή ότι η επαναφορά SRAM δεν ολοκληρώθηκε σωστά.

Πρώτον, επιβεβαιώστε ότι όλες οι μονάδες σύνδεσης είναι σωστά τοποθετημένες — μια μερικώς εισαγόμενη κάρτα σερβοκινητήρα ή κάρτα CPU προκαλεί συναγερμούς διαμόρφωσης. Δεύτερον, δοκιμάστε ξανά την επαναφορά SRAM από τη λειτουργία εκκίνησης.

Εάν ο συναγερμός επιμένει, η αναθεώρηση της πλακέτας ενδέχεται να απαιτεί μια συγκεκριμένη παράμετρο λογισμικού για να αναγνωρίσει σωστά το υλικό G5 — συμβουλευτείτε το εγχειρίδιο συντήρησης της FANUC ή επικοινωνήστε με την εξυπηρέτηση της FANUC για τη συγκεκριμένη διαδικασία αρχικοποίησης της πλακέτας.

Ε2: Μπορεί η πλακέτα G5 (A20B-8101-0375) να αντικαταστήσει μια πλακέτα G3 (A20B-8101-0373) στο ίδιο μηχάνημα;

Ναι. Η G5 είναι η προοριζόμενη αντικατάσταση της FANUC για προηγούμενες γενιές κύριων πλακετών στην οικογένεια 310i-SA / 320i-SA.

Η γενιά υλικού δεν αλλάζει τη λειτουργία του λογισμικού CNC. Όλες οι μονάδες σύνδεσης από την αρχική πλακέτα G3 (κάρτα CPU, κάρτα σερβοκινητήρα, μονάδες μνήμης) μεταφέρονται στην πλακέτα G5 και συνεχίζουν να λειτουργούν σωστά.

Η διαδικασία δημιουργίας αντιγράφων ασφαλείας και επαναφοράς δεδομένων SRAM είναι η ίδια ανεξάρτητα από τη γενιά υλικού που εγκαθίσταται.

Ε3: Η οθόνη PANEL i εμφανίζει "σφάλμα σύνδεσης" μετά την αντικατάσταση της κύριας πλακέτας στο αυτόνομο ντουλάπι. Τι πρέπει να ελεγχθεί;

Ένα σφάλμα σύνδεσης PANEL i μετά την αντικατάσταση της κύριας πλακέτας σχεδόν πάντα υποδεικνύει τη σύνδεση του καλωδίου οπτικής ίνας μεταξύ του αυτόνομου ντουλαπιού και της μονάδας οθόνης PANEL i. Κατά την αντικατάσταση της πλακέτας, οι σύνδεσμοι οπτικής ίνας ενδέχεται να έχουν διαταραχθεί ή το καλώδιο να έχει τεντωθεί.

Ελέγξτε και τα δύο άκρα κάθε καλωδίου οπτικής ίνας — στον σύνδεσμο COP της κύριας πλακέτας και στον σύνδεσμο λήψης της μονάδας PANEL i.

Καθαρίστε τα άκρα των οπτικών ινών με ένα πανί χωρίς χνούδι, εάν είναι ορατή οποιαδήποτε μόλυνση.

Επανασυνδέστε σταθερά και επαληθεύστε ότι ο δείκτης κατάστασης σύνδεσης (εάν υπάρχει) δείχνει κανονική λειτουργία.

Ε4: Πώς διαφέρει ο αυτόνομος τύπος 310i-SA από μια μονάδα οθόνης Panel i συνδεδεμένη στο δίκτυο για σκοπούς συντήρησης;

Η κύρια πλακέτα (A20B-8101-0375) στο αυτόνομο ντουλάπι παράγει όλη την επεξεργασία CNC. Η μονάδα οθόνης PANEL i στον σταθμό χειριστή περιέχει μόνο ηλεκτρονικά οθόνης και ένα πληκτρολόγιο MDI — δεν έχει δική της ικανότητα επεξεργασίας CNC.

Για συντήρηση, αυτό σημαίνει ότι όλα τα διαγνωστικά δεδομένα (ημερολόγια συναγερμών, ανάγνωση παραμέτρων, παρακολούθηση κλίμακας) είναι διαθέσιμα μέσω της οθόνης PANEL i, παρόλο που η επεξεργασία γίνεται απομακρυσμένα.

Εάν η οθόνη δεν εμφανίζει εικόνα, το σφάλμα μπορεί να βρίσκεται στη σύνδεση οπτικής ίνας, στην ίδια τη μονάδα οθόνης PANEL i ή στα κυκλώματα εξόδου οθόνης της κύριας πλακέτας.

Ε5: Πρέπει η μπαταρία SRAM να αντικατασταθεί ταυτόχρονα με την κύρια πλακέτα;

Εάν η μπαταρία εφεδρικής μνήμης SRAM του μηχανήματος είναι παλαιότερη από 2 χρόνια ή ο συναγερμός μπαταρίας ήταν ενεργός πριν από την βλάβη της πλακέτας, αντικαταστήστε την μπαταρία κατά την αντικατάσταση της κύριας πλακέτας. Η μπαταρία εφεδρικής μνήμης SRAM διατηρεί τα δεδομένα του μηχανήματος (παράμετροι, κλίμακα PMC, προγράμματα) όταν ο ελεγκτής είναι απενεργοποιημένος.

Μετά την εγκατάσταση μιας νέας κύριας πλακέτας, φορτώστε τα δεδομένα SRAM από το μέσο δημιουργίας αντιγράφων ασφαλείας.

Μόλις επιβεβαιωθεί, η εγκατάσταση μιας νέας μπαταρίας διασφαλίζει ότι τα δεδομένα διατηρούνται αξιόπιστα κατά τις μελλοντικές περιόδους απενεργοποίησης.

Αντικαθιστάτε πάντα την μπαταρία με το CNC ενεργοποιημένο για να αποφύγετε την απώλεια δεδομένων SRAM.
