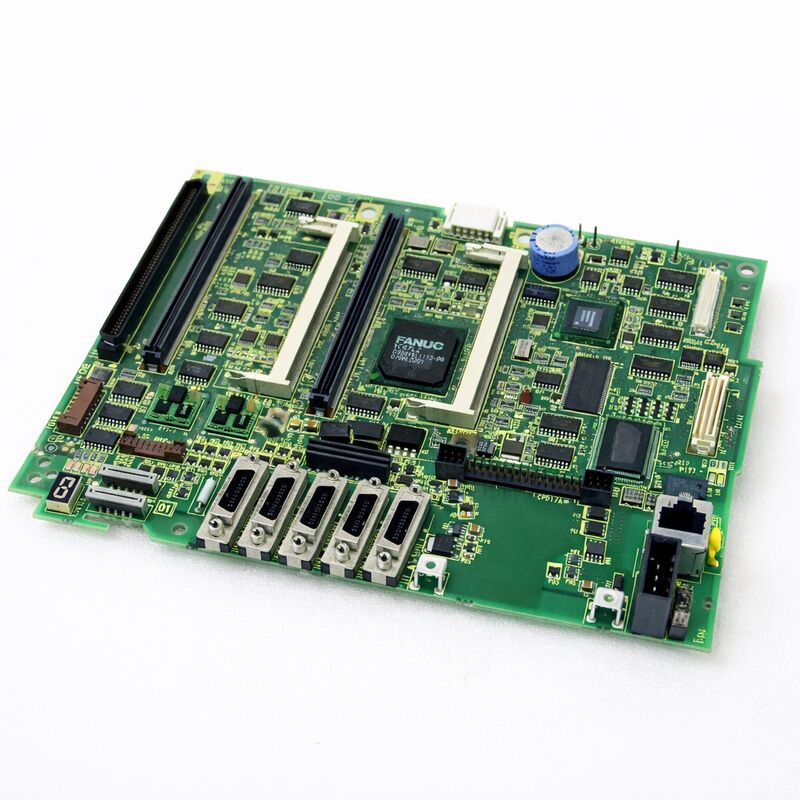

FANUC A20B-8101-0374 | Κύρια Πλακέτα -- Σειρά Ελεγκτών CNC Υψηλής Απόδοσης A20B-8101
Η FANUC A20B-8101-0374 ανήκει στην οικογένεια πλακετών A20B-8101 -- η κύρια σειρά πλακετών της FANUC για την γενιά ελεγκτών CNC υψηλής απόδοσης Series 30i/31i/32i. Αυτή η οικογένεια καλύπτει το υλικό ελέγχου για τους πιο ικανούς ελεγκτές CNC της FANUC που παράχθηκαν κατά την εποχή της σειράς i.
Οι μηχανές που λειτουργούν με αυτούς τους ελεγκτές χειρίζονται εργασίες που οι απλούστερες γενιές CNC δεν μπορούν: ταυτόχρονη παρεμβολή πέντε αξόνων, λειτουργία πολλαπλών διαδρομών με ανεξάρτητη εκτέλεση προγράμματος σε κάθε διαδρομή, παρεμβολή νανο-ταχύτητας για εξαρτήματα κρίσιμα για την επιφανειακή επεξεργασία, και σύνθετη συγχρονισμός μεταξύ λειτουργιών περιστροφής, φρεζαρίσματος και λείανσης σε σύνθετες μηχανές.
Βασικές Προδιαγραφές
| Παράμετρος |
Τιμή |
| Σειρά |
A20B-8101 |
| Συμβατή Πλατφόρμα CNC |
FANUC Series 30i/31i/32i-A και παραλλαγές |
| Λειτουργία |
Κύρια / πλακέτα ελέγχου υψηλής λειτουργικότητας |
| Τάση Λειτουργίας |
Εσωτερική παρεχόμενη από το σύστημα (σασί CNC) |
| Κατασκευή |
Βιομηχανικού τύπου FR-4, εξαρτήματα SMD |
| Διεπαφή |
FSSB, Σειριακός Άξονας, I/O Link, Οθόνη |
| Κατάσταση |
Διαθέσιμο -- ανακατασκευασμένο, ελεγμένο |
| Προέλευση |
Ιαπωνία |
Η Πλατφόρμα 30i/31i/32i-A -- Τι Υποστηρίζει η Πλακέτα Ελέγχου
Η γενιά CNC Series 30i/31i/32i-A βρίσκεται στην κορυφή της σειράς CNC εργαλειομηχανών της FANUC. Η κατανόηση του τι ελέγχει αυτή η πλατφόρμα βοηθά στην εξήγηση γιατί η κύρια πλακέτα ελέγχου είναι τόσο σημαντική.
- Μηχανουργική πολλαπλών διαδρομών: Η 30i/31i/32i-A υποστηρίζει πολλαπλές ανεξάρτητες διαδρομές προγράμματος που εκτελούνται ταυτόχρονα. Κάθε διαδρομή ελέγχει το δικό της σύνολο αξόνων και ατράκτων.
- Υψηλός αριθμός αξόνων: Ένα μόνο CNC 30i/31i/32i-A μπορεί να ελέγξει έως και 40 άξονες σε όλες τις διαδρομές, με έως και 20 σερβο-άξονες και 4 ατράκτους σε ορισμένες διαμορφώσεις.
- Παρεμβολή υψηλής ταχύτητας: Η λειτουργία παρεμβολής νανο-ανάλυσης επεξεργάζεται εντολές παρεμβολής με ανάλυση υπο-μικρομέτρου, απαιτώντας πολύ γρήγορους χρόνους κύκλου.
- Έλεγχος πέντε αξόνων ταυτόχρονα: Ο έλεγχος του κέντρου του εργαλείου, οι λειτουργίες κεκλιμένου επιπέδου εργασίας και η ταυτόχρονη παρεμβολή πέντε αξόνων εκτελούνται μέσω του επεξεργαστή της πλακέτας ελέγχου.
Θέματα Συντήρησης για Πλακέτες Σειράς A20B-8101
Η αντικατάσταση οποιασδήποτε κύριας πλακέτας ελέγχου σε ένα CNC υψηλής απόδοσης απαιτεί περισσότερη προετοιμασία από την αντικατάσταση μιας περιφερειακής ή προαιρετικής πλακέτας:
- Η δημιουργία αντιγράφων ασφαλείας δεδομένων είναι απαραίτητη: Όλα τα δεδομένα ειδικά για τη μηχανή πρέπει να καταγραφούν πριν αφαιρεθεί η πλακέτα
- Η σωστή τοποθέτηση της μονάδας είναι σημαντική: Οι μονάδες plug-in πρέπει να είναι πλήρως και σωστά τοποθετημένες μετά την επανεγκατάσταση
- Ακολουθία επαλήθευσης: Μετά την αντικατάσταση, επαληθεύστε συστηματικά: παραμέτρους CNC, εκτέλεση κλιμακωτής λογικής PMC, ετοιμότητα αξόνων, ετοιμότητα ατράκτου και πλήρη εκτέλεση προγράμματος
Συχνές Ερωτήσεις
Ε1: Το CNC Series 30i ξεκινά αλλά εμφανίζει αμέσως συναγερμό διαμόρφωσης συστήματος "9001" ή παρόμοιο. Είναι ελαττωματική η A20B-8101-0374;
Ένας συναγερμός διαμόρφωσης συστήματος κατά την πρώτη εκκίνηση μετά την αντικατάσταση της πλακέτας συνήθως υποδεικνύει ότι το λογισμικό του CNC δεν μπορεί να αναγνωρίσει τη διαμόρφωση υλικού της πλακέτας αντικατάστασης. Πρώτα, επαληθεύστε ότι τα δεδομένα SRAM φορτώθηκαν σωστά. Εάν το SRAM φορτωθεί σωστά και ο συναγερμός επιμένει, η παραλλαγή της πλακέτας ενδέχεται να απαιτεί προσαρμογή παραμέτρων λογισμικού ή ενδέχεται να μην είναι η σωστή αναθεώρηση υλικού.
Ε2: Μπορούν οι προαιρετικές πλακέτες της οικογένειας A20B-8101 να χρησιμοποιηθούν εναλλάξ σε διαφορετικές διαμορφώσεις μηχανών 30i/31i/32i;
Οι προαιρετικές πλακέτες εντός της οικογένειας A20B-8101 είναι γενικά συμβατές με συστήματα 30i/31i/32i-A, υπό την προϋπόθεση ότι εγκαθίσταται το ίδιο πρωτόκολλο επικοινωνίας και το λογισμικό CNC υποστηρίζει αυτήν την επιλογή. Ωστόσο, οι προαιρετικές πλακέτες απαιτούν επίσης την αντίστοιχη προαιρετική λειτουργία λογισμικού να είναι καταχωρημένη στο CNC.
Ε3: Οι πλακέτες σειράς A20B-8101 που διατίθενται στη δευτερογενή αγορά έχουν μερικές φορές διαφορετικά γράμματα επίθεμα. Επηρεάζει αυτό τη συμβατότητα;
Τα γράμματα επιθέματος στους αριθμούς εξαρτημάτων της FANUC συνήθως υποδηλώνουν επίπεδα αναθεώρησης υλικού. Στις περισσότερες περιπτώσεις, ένα επίθεμα υψηλότερης αναθεώρησης είναι συμβατό προς τα πίσω. Ωστόσο, επιβεβαιώστε με τον προμηθευτή εξαρτημάτων ότι το συγκεκριμένο επίθεμα που προσφέρεται είναι συμβατό με τη διαμόρφωση της κύριας πλακέτας της στοχευόμενης μηχανής.
Ε4: Πώς πρέπει να μεταφέρεται και να αποθηκεύεται η A20B-8101-0374 όταν διατηρείται ως εφεδρική;
Αποθηκεύστε στην αρχική αντιστατική συσκευασία ή σε ισοδύναμη αντιστατική σακούλα ESD με ξηραντικό. Κρατήστε μακριά από υγρασία, υψηλές θερμοκρασίες και άμεσο ηλιακό φως. Η πλακέτα περιέχει εξαρτήματα SMD λεπτού βήματος και λογική CMOS που είναι ευαίσθητα στην ηλεκτροστατική εκκένωση.
Ε5: Μετά από επιτυχή αντικατάσταση πλακέτας και επαναφορά δεδομένων, το CNC λειτουργεί αλλά ένας άξονας εμφανίζει συναγερμούς σφάλματος παρακολούθησης κατά τη γρήγορη κίνηση. Εγκαταστάθηκε σωστά η πλακέτα αντικατάστασης;
Οι συναγερμοί σφάλματος παρακολούθησης σε έναν μόνο άξονα μετά από αντικατάσταση κύριας πλακέτας συνήθως υποδεικνύουν πρόβλημα παραμέτρων σερβοκινητήρα παρά βλάβη κύριας πλακέτας. Ελέγξτε τις τιμές των παραμέτρων σερβοκινητήρα για τον επηρεαζόμενο άξονα σε σύγκριση με τη τεκμηριωμένη βασική γραμμή της μηχανής. Εάν οι παράμετροι φαίνονται σωστές, επιθεωρήστε τη σύνδεση οπτικής ίνας FSSB για τον επηρεαζόμενο ενισχυτή.
