Α20Β-8100-0721 Fanuc PCB Board Α20Β81000721 Α2OB-8IOO-O72I

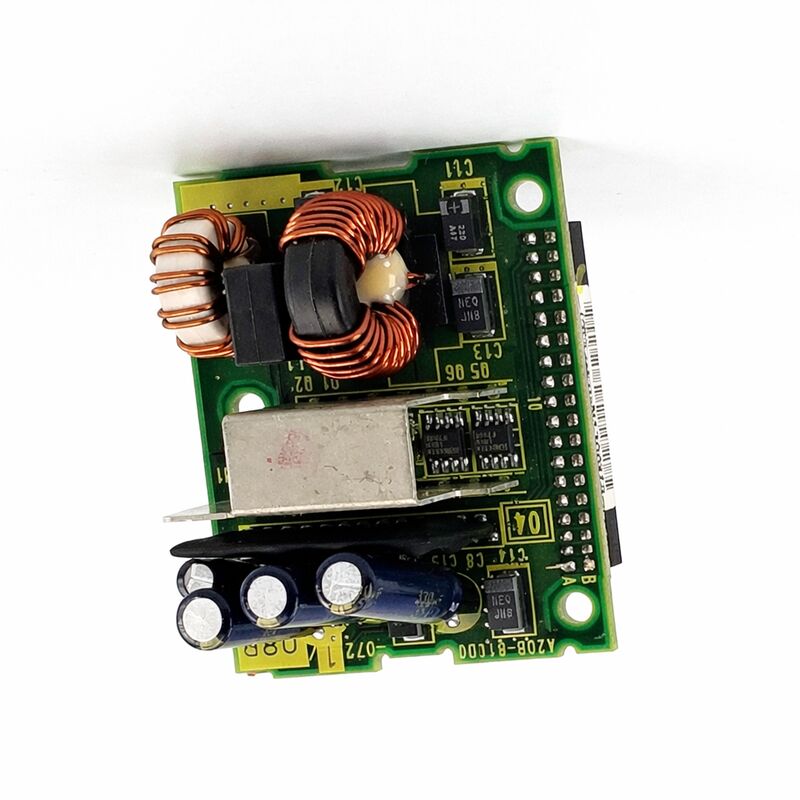

FANUC A20B-8100-0721 Πίνακα τροφοδοσίας

Σύνοψη

ΗΑ20Β-8100-0721είναιΠίνακες PCB τροφοδοσίας FANUCστηνΑ20Β-8100Οικογένεια.PCB τροφοδοσίαςκαι επίσης ωςΜονάδα μετατροπέα DC-DC, με καταχωρίσεις που συνδέουν το16i, 18i και 21iσυστήματα ελέγχου.

Μια λίστα το περιγράφει περαιτέρω ωςΜετατροπέας συνεχούς ρεύματος συνεχούς (DC-DC) που συνδέεται με την κύρια πλακέτα, το οποίο τοποθετεί σαφώς στο τμήμα ισχύος ελέγχου και όχι στο τμήμα οθόνης, I/O ή σερο-ενισχυτή.

Σε πρακτικές εργασίες συντήρησης, αυτός ο τύπος πλακέτας δεν αντιμετωπίζεται ως γενικό PCB.επειδή υποστηρίζει σταθερή εσωτερική διανομή τροφοδοσίας για το υλικό του ελεγκτή που έχει ήδη χτιστεί γύρω του.

Η χρήση του ίδιου μοντέλου συμβάλλει στη διατήρηση της υπάρχουσας διάταξης του πίνακα ισχύος και διατηρεί την αντικατάσταση ευθυγραμμισμένη με την αρχική οικογένεια ελέγχου.

Τεχνικά δεδομένα

Εφαρμογές

Αυτή η σανίδα είναι κατάλληλη γιαεγκατεστημένα χειριστήρια FANUC CNCπου χρησιμοποιούν ήδη τοΑ20Β-8100-0721Δομή του πίνακα κινητήρα, ειδικά σε16i, 18i και 21iπεριβάλλοντα υλικού.

Είναι ιδιαίτερα σχετικό στην επισκευή του ελεγκτή, την ανακαίνιση σε επίπεδο πλακέτας και την ανταλλακτική υποστήριξη που βασίζεται σε ανταλλαγή, όπου η αρχική εσωτερική διάταξη ισχύος πρέπει να παραμείνει αμετάβλητη.

Οδηγίες αντικατάστασης

Πριν από την παραγγελία, να επιβεβαιώσετε τον αριθμό του εγκατεστημένου μέρους, να επαληθεύσετε ότι το μηχάνημα χρησιμοποιεί την ίδιαμετατροπέας τροφοδοσίας PCB / DC-DCΗ ομάδα ελέγχου θα πρέπει να έχει την ίδια θέση και να ελέγχει αν η ομάδα ελέγχου ταιριάζει με την ομάδα ελέγχου.16i / 18i / 21iτο πλαίσιο εφαρμογής.

Επειδή η πλακέτα αυτή είναι συνδεδεμένη με την εσωτερική δομή ισχύος του χειριστή, η ακριβής συνέχεια του μοντέλου είναι ένας από τους σημαντικότερους ελέγχους αντικατάστασης.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους σανίδα είναι η A20B-8100-0721;

Είναι έναΠίνακες PCB τροφοδοσίας FANUCΟι λίστες το περιγράφουν επίσης ωςΜονάδα μετατροπέα DC-DC, πράγμα που σημαίνει ότι ανήκει στο εσωτερικό τμήμα μετατροπής ισχύος του ελεγκτή και όχι στην πλευρά της οθόνης, της μνήμης ή του σήματος I/O του συστήματος.

Ο ρόλος αυτός είναι σημαντικός επειδή η ηλεκτρική πλακέτα υποστηρίζει άμεσα τη σταθερότητα λειτουργίας του εγκατεστημένου ελέγχου CNC.

Ε2: Γιατί είναι σημαντική η περιγραφή του μετατροπέα DC-DC;

Επειδή αυτή η περιγραφή προσδιορίζει το board με τη λειτουργία του, όχι μόνο με τον αριθμό του μέρους.Μονάδα μετατροπέα DC-DCείναι μέρος της εσωτερικής διαδρομής κλιματισμού ισχύος του μηχανήματος, επομένως θα πρέπει να αντικατασταθεί με το ίδιο λειτουργικά συμβατό μοντέλο.

Αυτό είναι ιδιαίτερα σημαντικό στο CNC hardware όπου η κατανομή ισχύος πρέπει να παραμείνει συνεπής με τον αρχικό σχεδιασμό.

Ε3: Με ποια συστήματα ελέγχου της FANUC συνδέεται συνήθως η εν λόγω πλακέτα;

Το μοντέλο συνδέεται μεFANUC 16i, 18i και 21iΕλέγχου, και μια λίστα την προσδιορίζει πιο συγκεκριμένα ωςμοντέλο Μετατροπέας συνεχούς ρεύματος-πράγματοςπου συνδέονται με την κύρια πλακέτα στις οικογένειες ελέγχου.

Αυτό του δίνει ένα σαφές πλαίσιο εγκατεστημένης βάσης για εργασίες συντήρησης και αντικατάστασης.

Ε4: Είναι αυτό ένα κύριο πλάνο ή ένα πλάνο υποστήριξης;

Είναι έναεπιφάνεια στήριξης στο τμήμα ισχύοςΗ δουλειά του είναι συνδεδεμένη με την εσωτερική διαχείριση ενέργειας και τη μετατροπή για το σύστημα ελέγχου.

Αυτή η διάκριση είναι σημαντική διότι μια σανίδα υποστήριξης ισχύος πρέπει να επιλέγεται με βάση τον ακριβή ρόλο της εγκατάστασης, όχι μόνο με βάση την εμφάνιση.

Ε5: Τι πρέπει να ελέγχεται πριν από την παραγγελία;

Ελέγξτε τον κώδικα της εγκατεστημένης πλακέτας, επιβεβαιώστε ότι η οικογένεια ελέγχου είναι16i, 18i ή 21i, και να επαληθεύσει ότι η αρχική σανίδα είναιΑ20Β-8100-0721στην θέση τροφοδοσίας / μετατροπέα συνεχούς ρεύματος.

Εάν το μηχάνημα έχει ήδη επισκευαστεί στο παρελθόν, αξίζει επίσης να επιβεβαιώσετε την τρέχουσα ετικέτα της εγκατεστημένης πλακέτας απευθείας στο υλικό πριν από την αγορά.
