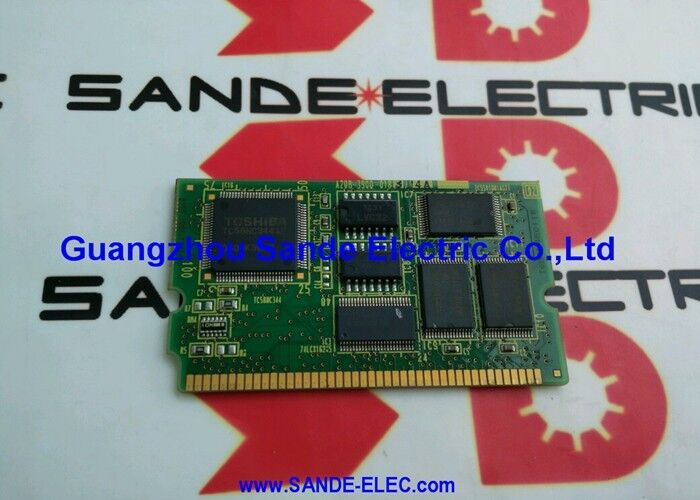

Α20Β-8101-0160 Fanuc PCB Board Α20Β81010160 A2OB-8IOI-OI6O

FANUC A20B-8101-0160∙ PC-Side HSSB Interface PCB High-Speed Serial Bus, Optical Fiber CNC-to-PC Link, για σειρά 16i / 18i / 21i / 160i / 180i / 210i, σειρά A20B-8101, Ιαπωνία

Αριθμός μέρους:Α20Β-8101-0160

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Κατηγορία προϊόντος:Πίνακας διασύνδεσης HSSB με πλάτη PC (Serial Bus υψηλής ταχύτητας)

Σειρά:Α20Β-8101 FANUC i-series PC interface PCB οικογένεια

Σύνοψη

ΗFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.

Είναι το μισό του ζεύγους HSSB που ανήκει στον υπολογιστή, όχι στο CNC.

Η HSSB ήταν η ιδιόκτητη λύση της FANUC για ένα συγκεκριμένο πρόβλημα που προέκυψε στα τέλη της δεκαετίας του 1990 όταν οι μηχανές CNC άρχισαν να επωφελούνται από εφαρμογές που βασίζονται σε υπολογιστές: πώς να δημιουργήσουν ένα υψηλό εύρος ζώνης,Σύνδεσμος επικοινωνίας ασύρματου θορύβου μεταξύ ενός χειριστή FANUC CNC και ενός υπολογιστή προσωπικού υποδοχής που βρίσκεται κοντά.

Οι τυποποιημένες σειριακές συνδέσεις (RS-232C) ήταν πολύ αργές και πολύ ευαίσθητες σε ηλεκτρομαγνητικές παρεμβολές από τις μηχανές κίνησης.

Η Ethernet ήταν διαθέσιμη, αλλά έφερε καθυστέρηση και υπερχρέωση πρωτοκόλλου που την έκανε ακατάλληλη για εφαρμογές που απαιτούσαν γρήγορη, καθοριστική πρόσβαση στα εσωτερικά δεδομένα του CNC.

Το HSSB αντιμετώπισε και τα δύο προβλήματα.

Το φυσικό μέσο οπτικών ινών εξαλείφει εντελώς την ευαισθησία σε ηλεκτρομαγνητικά σήματα. Τα φωτεινά σήματα δεν μπορούν να προκαλούνται από ηλεκτρικό θόρυβο, ανεξάρτητα από το πόσο κοντά το καλώδιο τρέχει στους ενισχυτές σέρβο.Δοκιμαστικές μηχανές αγωγού, ή επαφές ισχύος.

Το ιδιόκτητο σειριακό πρωτόκολλο υψηλής ταχύτητας παρέχει ταχύτερη ροή δεδομένων από το RS-232C και χαμηλότερη καθυστέρηση από το Ethernet για άμεση πρόσβαση στη μνήμη CNC.

Η προκύπτουσα σύνδεση επέτρεψε στον υπολογιστή να έχει πρόσβαση στην εσωτερική μνήμη του CNC ∙ προγράμματα, παραμέτρους, τρέχουσες θέσεις, ταχύτητες σπινθήρων,Δεδομένα PMC ̇ σε ταχύτητες αρκετά γρήγορες για να υποστηρίξουν εφαρμογές παρακολούθησης σε πραγματικό χρόνο, οθόνες καθοδήγησης του χειριστή από τον υπολογιστή, και μεγάλες μεταφορές αρχείων.

Βασικές προδιαγραφές

Πώς λειτουργεί το HSSB Η αρχιτεκτονική των δύο πινάκων

Η σύνδεση HSSB απαιτεί πάντα δύο πλαίσια: μία στο CNC και μία στον υπολογιστή.

Η πλακέτα CNC (αποκλειστικό μέρος της σειράς A20B-8100 ή A20B-8001) τοποθετείται σε επιλογή σχισμής της βασικής μονάδας CNC.

Πίνακας CNC:Συνδέεται με το εσωτερικό F-BUS του CNC, παρέχει μια θύρα οπτικών ινών COP7.η σύνδεση HSSB δημιουργεί μια κοινή περιοχή μνήμης στην οποία ο υπολογιστής μπορεί να έχει πρόσβαση μέσω του προγράμματος οδήγησης λειτουργίας FANUC CNC Screen Display.

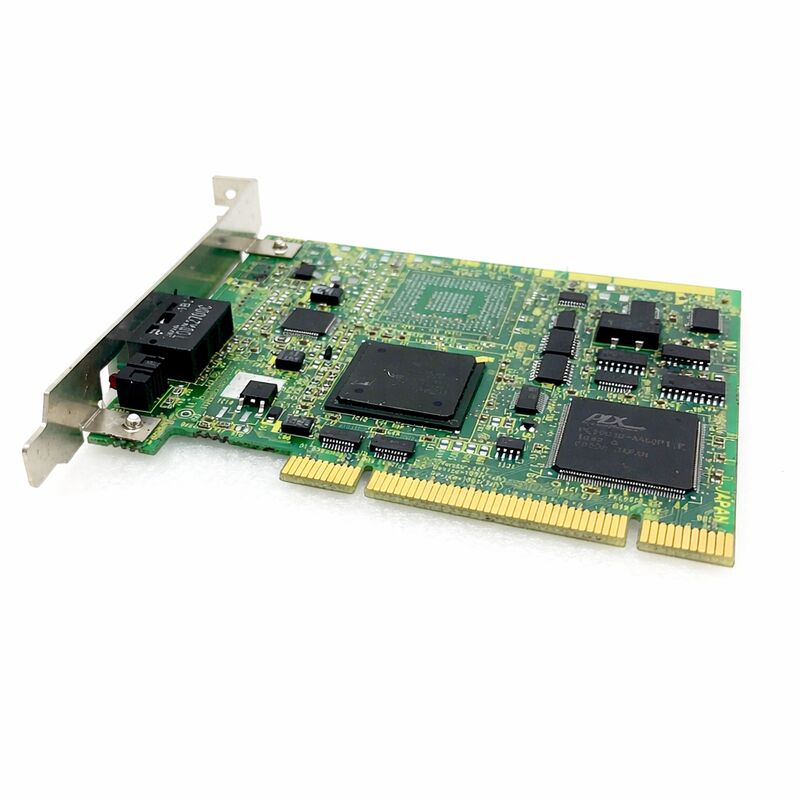

Πίνακας πλάτης υπολογιστή (A20B-8101-0160):Παρέχει την αντίστοιχη θύρα οπτικών ινών COP7 στην πλευρά του PC.Ο οδηγός HSSB της FANUC (που είναι εγκατεστημένος στο λειτουργικό σύστημα Windows του υπολογιστή) επικοινωνεί με το CNC μέσω αυτής της πλακέτας.

Οι εφαρμογές που γράφονται χρησιμοποιώντας τη βιβλιοθήκη FANUC FOCAS έχουν πρόσβαση στο CNC μέσω του προγράμματος οδήγησης.

Το καλώδιο οπτικών ινών συνδέει τις δύο πύλες της COP7.

Το καλώδιο τρέχει από τον υπολογιστή στον CNC συνήθως από έναν πίνακα υπολογιστή ή βιομηχανικό υπολογιστή στο ντουλάπι μηχανής, μέσω ενός αγωγού καλωδίου, στην επιλογή θέση slot στην μονάδα ελέγχου CNC.Το μέγιστο μήκος καλωδίου εξαρτάται από το συγκεκριμένο μοντέλο καλωδίου οπτικών ινών που χρησιμοποιείται.

Απαιτήσεις για υπολογιστές και λογισμικό

Το A20B-8101-0160 απαιτεί:

Σλοτ επέκτασης υπολογιστή.Η πλακέτα εγκαθίσταται σε μια θέση επέκτασης ISA ή PCI ανάλογα με την συγκεκριμένη παραλλαγή της πλακέτας.Οι βιομηχανικοί φορείς υπολογιστών που ενσωματώνονται στο ντουλάπι μηχανών αποτελούν κοινό οικοδεσπότη για αυτό το πλαίσιο, η απαιτούμενη θέση επέκτασης, και το περιβάλλον λειτουργίας βιομηχανικής ποιότητας που απαιτείται για μια πλακέτα που παραμένει σε ένα ντουλάπι εργαλείων μηχανών.

Οδηγός FANUC HSSB.Το πρόγραμμα οδήγησης για το λειτουργικό σύστημα Windows του υπολογιστή πρέπει να είναι εγκατεστημένο για να λειτουργεί η πλακέτα.

Το πρόγραμμα οδήγησης εμφανίζεται ως συσκευή HSSB στο διαχειριστή συσκευών Windows. Το λογισμικό προγράμματος οδήγησης FANUC HSSB υποστηρίζει Windows NT, Windows 2000, Windows XP,και μεταγενέστερες εκδόσεις Windows ανάλογα με την έκδοση λογισμικού.

Λογισμικό FANUC FOCAS ή λειτουργία οθόνης CNC.Applications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).

Καλώδιο οπτικών ινών.Συνιστάται το καλώδιο οπτικών ινών FANUC σειράς A66L-6001-0026.

Πρέπει να επιβεβαιωθεί ότι το μήκος του καλωδίου βρίσκεται εντός του υποστηριζόμενου εύρους για το συγκεκριμένο μοντέλο καλωδίου.

Οπτική ίνα ∆ Η μηχανική επιλογή

Το φυσικό μέσο των οπτικών ινών δεν είναι μια αυθαίρετη επιλογή, είναι η μηχανική λύση σε ένα πραγματικό πρόβλημα σε περιβάλλοντα μηχανημάτων εργαλείων.

Ένα εργαλειομηχανικό ντουλάπι περιέχει πολλαπλές πηγές έντονης ηλεκτρομαγνητικής παρεμβολής: PWM με κινητήρα σερβο, που αλλάζει στις συχνότητες των χιλιοχέρτζ, σταδιακή ισχύς της τροχιάς,Επικοινωνίες εναλλασσόμενου ρεύματος που ανοίγουν και κλείνουν υπό φορτίο, και μετασχηματιστή μαγνητικά πεδία.

Κάθε συμβατικό καλώδιο ηλεκτρικού σήματος που περνά μέσα από αυτό το περιβάλλον ανιχνεύει τον επακόλουθο θόρυβο που καταστρέφει τα δεδομένα.

Οι οπτικές ίνες είναι ανοσοποιημένες από τη φυσική: μεταφέρουν φως, όχι ηλεκτρικό ρεύμα.

Η σύνδεση HSSB που χρησιμοποιεί οπτικές ίνες είναι αξιόπιστα απαλλαγμένη από θόρυβο, ανεξάρτητα από το ηλεκτρομαγνητικό περιβάλλον μέσα στο οποίο διέρχεται.

Αυτή η αξιοπιστία είναι ο λόγος για τον οποίο η FANUC επέλεξε την οπτική ίνα για το HSSB αντί για μια συμβατική ηλεκτρική σειριακή σύνδεση.

Ο σύνδεσμος COP7 στο A20B-8101-0160 δέχεται το καλώδιο οπτικών ινών.Η διατήρηση των συνδέσεων ινών καθαρών είναι σημαντική για την αξιόπιστη λειτουργία., προκαλώντας σφάλματα επικοινωνίας.

Όταν η ίνα δεν είναι συνδεδεμένη, το προστατευτικό καπάκι πρέπει να καλύπτει την πύλη COP7 για την αποφυγή μόλυνσης.

Γενικές ερωτήσεις

Ερώτηση 1: Η σύνδεση HSSB λειτουργεί αλλά ο υπολογιστής εμφανίζει διαλείπουσα σφάλματα επικοινωνίας.

Η μόλυνση των συνδέσμων οπτικών ινών είναι η πιο συχνή αιτία διαλείποντων σφαλμάτων επικοινωνίας HSSB όταν ο σύνδεσμος λειτουργούσε προηγουμένως.Αφαιρέστε το καλώδιο ινών από τους δύο συνδέσμους COP7 (στην πλακέτα A20B-8101-0160 και στην πλακέτα CNC) και ελέγξτε τις άκρες των ινών.

Καθαρίστε με ένα ξηρό οπτικό πετσέτο καθαρισμού χωρίς πτερύγια ή ένα κατάλληλο εργαλείο καθαρισμού ινών.

Εάν τα σφάλματα παραμένουν μετά το καθαρισμό, ελέγξτε το καλώδιο ινών για οξείες καμπύλες ή φυσικές βλάβες.

Ε2: Ο υπολογιστής με το A20B-8101-0160 εγκατεστημένο τρέχει Windows XP. Είναι συμβατός ο driver HSSB;

Το λογισμικό προγράμματος οδήγησης FANUC HSSB υποστηρίζει Windows XP.Εγκατάσταση της σωστής έκδοσης προγράμματος οδήγησης για το συγκεκριμένο λειτουργικό σύστημα η έκδοση προγράμματος οδήγησης πρέπει να ταιριάζει τόσο με το λειτουργικό σύστημα όσο και με την συγκεκριμένη αναθεώρηση υλικού της πλακέτας HSSB. Το πρόγραμμα οδήγησης HSSB εμφανίζεται στο Διαχειριστή Συσκευών Windows μετά την εγκατάσταση.

Εάν η συσκευή εμφανίζει κώδικα σφάλματος, ελέγξτε την έκδοση προγράμματος οδήγησης με βάση την τεκμηρίωση συμβατότητας της FANUC για την αναθεώρηση υλικού A20B-8101-0160.

Επιβεβαιώστε επίσης ότι ο τύπος σχισμής επέκτασης του υπολογιστή (PCI ή ISA) ταιριάζει με τον τύπο σύνδεσης της πλακέτας.

Ε3: Είναι δυνατή η σύνδεση ενός υπολογιστή (με A20B-8101-0160) σε πολλαπλές μηχανές CNC ταυτόχρονα;

Κάθε σύνδεση HSSB με ένα CNC απαιτεί μία πλακέτα PC και ένα καλώδιο οπτικών ινών στην αντίστοιχη πλακέτα CNC.Πολλές πλακέτες A20B-8101-0160 μπορούν να εγκατασταθούν στον ίδιο υπολογιστή, κάθε συνδεόμενη σε διαφορετικό CNC.

Ο οδηγός FANUC HSSB υποστηρίζει πολλαπλά κανάλια HSSB, κάθε κανάλι συνδέεται με μία πλακέτα και ένα CNC.

Οι εφαρμογές FANUC FOCAS μπορούν να απευθύνονται σε κάθε CNC με τον αριθμό καναλιού του, επιτρέποντας σε έναν υπολογιστή να παρακολουθεί, να προγραμματίζει ή να εμφανίζει ταυτόχρονα δεδομένα από πολλαπλά μηχανήματα CNC.

Ε4: Ποιο είναι το μέγιστο μήκος καλωδίου οπτικών ινών που υποστηρίζεται από τη σύνδεση HSSB;

Το συνιστώμενο καλώδιο οπτικών ινών (σειρά A66L-6001-0026) διατίθεται σε τυποποιημένα μήκη.Το μέγιστο υποστηριζόμενο μήκος καλωδίου καθορίζεται από το οπτικό προϋπολογισμό ισχύος του συγκεκριμένου συνδυασμού πομπός/αποδέκτη στις πλακέτες.

Στην πράξη, η σύνδεση HSSB προορίζεται για συνδέσεις εντός μηχανικού ντουλάπιου ή μεταξύ μηχανικού ντουλάπιου και παρακείμενου πίνακα, συνήθως από μέτρα έως δεκάδες μέτρα.

Για μεγαλύτερες διαδρομές, συμβουλευτείτε την τεκμηρίωση HSSB της FANUC για το μέγιστο μήκος καλωδίου για τον συγκεκριμένο συνδυασμό καλωδίου και καλωδίου.

Μην τοποθετείτε το καλώδιο σε σπείρες ή με κοφτερές καμπύλες, καθώς αυτές εξασθενίζουν το σήμα.

Ε5: Μετά την εγκατάσταση του A20B-8101-0160 και του οδηγού FANUC, η λειτουργία οθόνης CNC δείχνει "CNC δεν συνδέεται" ή "λάθος HSSB". Τι πρέπει να διαγνωστεί;

Δουλέψτε με την ακόλουθη σειρά:

(1) Βεβαιωθείτε ότι το πρόγραμμα οδήγησης είναι εγκατεστημένο σωστά και ότι το A20B-8101-0160 δεν εμφανίζει σφάλμα στο Διαχειριστή Συσκευών Windows.

(2) Επιβεβαιώστε ότι η πλακέτα HSSB από την πλευρά του CNC είναι εγκατεστημένη στο CNC και ότι το CNC είναι ενεργοποιημένο.

(3) Βεβαιωθείτε ότι το καλώδιο οπτικών ινών είναι συνδεδεμένο και καθαρό και στα δύο άκρα.

(4) Επιβεβαιώστε ότι η παράμετρος HSSB του CNC (που επιτρέπει την επικοινωνία HSSB από την πλευρά του CNC) έχει οριστεί σωστά. Η παράμετρος αυτή πρέπει να είναι ενεργοποιημένη για να συμμετέχει το CNC στη σύνδεση HSSB.(5) Επιβεβαιώστε ότι ο αριθμός κόμβου που έχει ρυθμιστεί στο λογισμικό HSSB του υπολογιστή ταιριάζει με τη ρύθμιση κόμβου HSSB του CNC.

Μια ασυμφωνία στους αριθμούς των κόμβων είναι ένα κοινό σφάλμα ανάθεσης που παράγει ακριβώς το σύμπτωμα "μη συνδεδεμένο".
