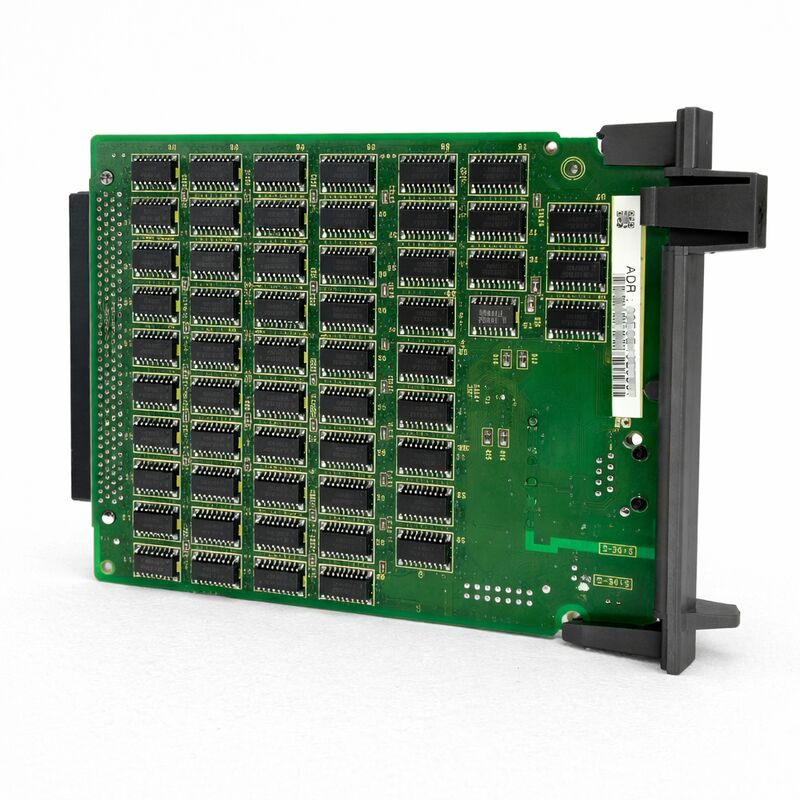

Α20Β-8100-0671 Πίνακας PCB Fanuc Α20Β81000671 Α2OB-8IOO-O67I

FANUC A20B-8100-0671 Πίνακες επικοινωνίας Ethernet FL-NET

Σύνοψη

ΗΑ20Β-8100-0671είναι έναΠίνακες επικοινωνίας FL-NET EthernetστηνΑ20Β-8100ΟικογένειαΔελτίο FL-NET, καιΚάρτα Ethernet, και έναΠίνακας διεπαφής FL-NET, τοποθετώντας το στο στρώμα επικοινωνίας του χειριστή και όχι στο τμήμα servo, ισχύος ή οθόνης.

Το μοντέλο συνδέεται επίσης με αυτόνομοχειριστήρια ρομπότ σειράς i, συμπεριλαμβανομένων των διαμορφώσεων με μία θέση όπου η επικοινωνία σε επίπεδο δικτύου αποτελεί μέρος της εγκατεστημένης δομής ελεγκτή.

Από την άποψη της συντήρησης, αυτή η πλακέτα χρησιμοποιείται όταν ο ελεγκτής εξαρτάται ήδη από τη σύνδεση FL-NET fieldbus μεταξύ μηχανών, κυττάρων ή συστημάτων ρομπότ.

Αυτό καθιστά την ακριβή αντιστοίχιση ρόλων πλατφόρμας ιδιαίτερα σημαντική: ένα PCB επικοινωνίας πρέπει να διατηρεί την ίδια διαδρομή πρωτοκόλλου, το ρόλο συνδέσμου και την εγκατεστημένη αρχιτεκτονική ελέγχου που είναι ήδη παρούσα στο μηχάνημα.

Η επιφάνεια χειρίζεται συνήθως στα κανάλια αντικατάστασης, ανακαίνισης και δοκιμασμένου αποθέματος,που είναι τυπικό για το εγκατεστημένο βασικό υλικό επικοινωνίας που παραμένει σε λειτουργία πολύ μετά την αρχική κατασκευή του συστήματος.

Τεχνικά δεδομένα

Εφαρμογές

Αυτή η σανίδα είναι κατάλληλη γιαεγκατεστημένα συστήματα FANUC CNC και ρομπότπου ήδη χρησιμοποιούνΕπικοινωνία FL-NETστηνΑ20Β-8100-0671θέση του πίνακα.

Είναι ιδιαίτερα σχετικό στις διαμορφώσεις επικοινωνίας κυττάρων παραγωγής όπου μηχανές ή ρομπότ ανταλλάσσουν δεδομένα μέσω υλικού ελέγχου που συνδέεται με πεδίο.

Επίσης ταιριάζει σε καταστάσεις υπηρεσίας όπου η αρχική πλακέτα δικτύου έχει αποτύχει, αλλά το υπόλοιπο υλικό του ελεγκτή παραμένει στη θέση του.

Οδηγίες αντικατάστασης

Πριν από την παραγγελία, επιβεβαιώστε τον εγκατεστημένο κώδικα πίνακα απευθείας στο υλικό και να επαληθεύσετε ότι ο υπάρχων ελεγκτής χρησιμοποιείFL-NETαντί για ένα άλλο πρότυπο δικτύου, όπως το DeviceNet, το PROFIBUS ή το πρότυπο πρόσθετο υλικό μόνο για το Ethernet.

Είναι επίσης σημαντικό να επιβεβαιωθεί ο συντελεστής μορφής του ελεγκτή και η διάταξη των τρυπών, ειδικά στις αυτόνομες διαμορφώσεις ελέγχου σειράς i.

Η αντιστοίχιση της ακριβούς οικογένειας πλατφόρμας είναι ο ασφαλέστερος τρόπος για να διατηρηθεί η υπάρχουσα δομή δικτύου αμετάβλητη.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους σανίδα είναι η A20B-8100-0671;
Πρόκειται γιαΠίνακες επικοινωνίας FL-NET EthernetΣτα εγκατεστημένα συστήματα, ο ρόλος του είναι να παρέχει επικοινωνία σε επίπεδο πεδίου για το CNC ή το υλικό ελέγχου ρομπότ, αντί να χειρίζεται τη λογική οθόνης, την εσωτερική μετατροπή ισχύος,ή ελέγχου του ενισχυτή με ελεγκτή.

Αυτό το καθιστά μια πλατφόρμα δικτύου με σαφώς καθορισμένη λειτουργία επικοινωνίας.

Ε2: Γιατί είναι τόσο σημαντική η περιγραφή του FL-NET;
Επειδή το πρωτόκολλο επικοινωνίας είναι ένα από τα καθοριστικά χαρακτηριστικά του συμβουλίου.

Ένας ελεγκτής που έχει ήδη κατασκευαστεί γύρω από το FL-NET θα πρέπει να διατηρεί τον ίδιο τύπο πίνακα επικοινωνίας για να διατηρήσει την αρχική αρχιτεκτονική δικτύου, τη διαδρομή μηνύματος και τη δομή ανταλλαγής δεδομένων μηχανής με μηχανή.

Η εναλλαγή σε διαφορετικό πίνακα επικοινωνίας μπορεί να αλλάξει τον ρόλο της διεπαφής, ακόμη και αν η οικογένεια πινάκων μοιάζει.

Ε3: Είναι αυτό μια σανίδα ρομπότ ή μια σανίδα CNC;
Μπορεί να εμφανιστεί και στα δύο περιβάλλοντα ελέγχου, αλλά η πιο συγκεκριμένη προσαρμογή που περιγράφεται για αυτό το μοντέλο είναι εντός των δύο περιβαλλόντων ελέγχου.χειριστήρια ρομπότ σειράς iκαι επικοινωνίες CNC.

Το κοινό νήμα δεν είναι η ίδια η κατηγορία μηχανών, αλλάΡολάς επικοινωνίας FL-NETεντός της εγκατεστημένης δομής ελέγχου.

Αυτό είναι το κομμάτι που πρέπει να ταιριάζει κατά την αντικατάσταση.

Ε4: Είναι αυτό ένα κύριο πλάνο;
Όχι, αυτό το μοντέλο ανήκει στοστρώμα πίνακα επικοινωνίας, όχι η μητρική πλακέτα του συστήματος.

Υποστηρίζει τη σύνδεση δικτύου και την ανταλλαγή δεδομένων εντός του ελεγκτή, ενώ η κύρια πλατφόρμα παραμένει υπεύθυνη για την ευρύτερη πλατφόρμα ελέγχου και τις λειτουργίες της πλευράς του επεξεργαστή.

Ε5: Τι πρέπει να ελέγχεται πριν από την αγορά;
Ελέγξτε τον αριθμό του εγκατεστημένου μέρους, επιβεβαιώστε τη χρήση του ελεγκτήFL-NET, να επαληθεύσει τη θέση του slot, και να βεβαιωθείτε ότι η υπάρχουσα σανίδα είναι πραγματικάΑ20Β-8100-0671.

Στις παλαιότερες πλακέτες επικοινωνίας, η ανάγνωση της πραγματικής ετικέτας της πλακέτας στο ντουλάπι είναι πιο αξιόπιστη από το να βασίζεται μόνο σε έναν κατάλογο εξαρτημάτων μηχανής ή μνήμη.
