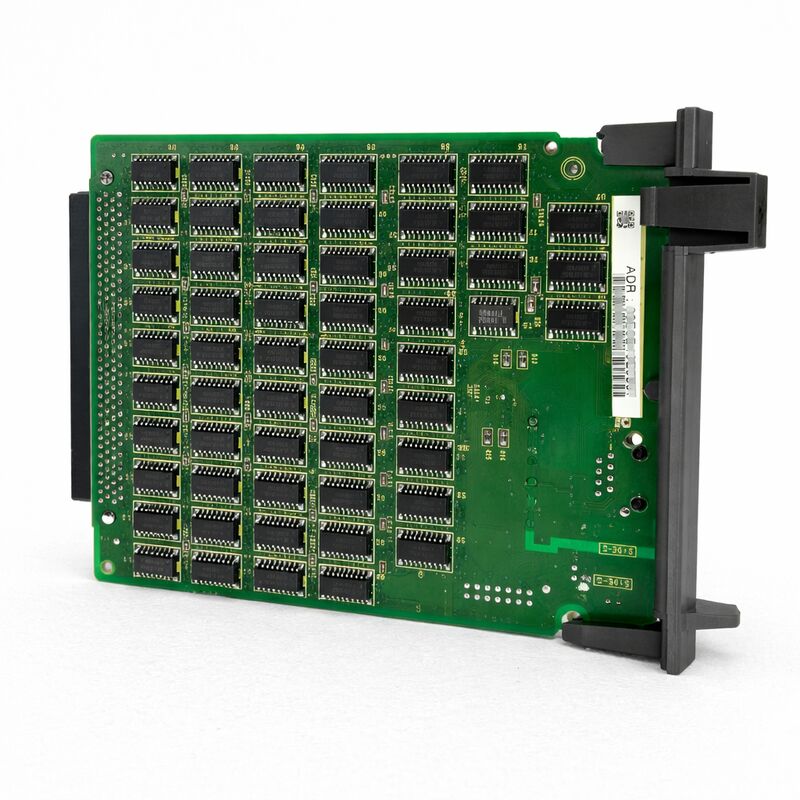

FANUC A20B-8100-0670 | Κάρτα Fast Ethernet — Αυτόνομη Κάρτα Επιλογής Ethernet CNC, Διεπαφή Δικτύου FOCAS1 / DNC1 / Factolink, Σειρά A20B-8100, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-8100-0670

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Κατηγορία Προϊόντος: PCB — Κάρτα Επιλογής Ethernet (Αυτόνομος τύπος CNC)

Σειρά: A20B-8100

Επισκόπηση

Η FANUC A20B-8100-0670 είναι μια κάρτα επιλογής Fast Ethernet για αυτόνομους ελεγκτές CNC σειράς i της FANUC. Εγκαθίσταται στην υποδοχή επιλογής μιας αυτόνομης μονάδας ελέγχου CNC, προσθέτοντας μια θύρα Ethernet 100BASE-TX που επιτρέπει στον ελεγκτή να συνδεθεί σε ένα δίκτυο LAN εργοστασίου.

Χωρίς αυτήν την κάρτα — ή την ενσωματωμένη λειτουργία Ethernet που είναι διαθέσιμη σε ορισμένες παραλλαγές κύριας κάρτας — ένα CNC σειράς i της FANUC δεν έχει άμεση σύνδεση δικτύου. Μπορεί να επικοινωνήσει μόνο μέσω σειριακού καλωδίου RS-232C ή HSSB.

Η A20B-8100-0670 αλλάζει αυτό. Μόλις εγκατασταθεί και διαμορφωθεί, το CNC γίνεται ένας κόμβος δικτύου.

Μπορεί να λαμβάνει και να στέλνει προγράμματα NC, να ανταποκρίνεται σε κλήσεις API FOCAS2 από λογισμικό παρακολούθησης, να συμμετέχει σε μεταφορές αρχείων DNC1 / Ethernet data-server και να εμφανίζει οθόνες καθοδήγησης χειριστή Factolink που ωθούνται από έναν διακομιστή εργοστασίου.

Ο χαρακτηρισμός αυτόνομης στην κατηγορία του προϊόντος είναι συγκεκριμένος και σημαντικός.

Οι ελεγκτές σειράς i της FANUC διατίθενται σε δύο φυσικές αρχιτεκτονικές — ενσωματωμένες (τοποθετημένες σε LCD, συμπαγείς) και αυτόνομες (ηλεκτρονικά CNC σε ξεχωριστό ντουλάπι).

Η A20B-8100-0670 έχει σχεδιαστεί για αυτόνομες μονάδες όπου οι κάρτες επιλογής εγκαθίστανται σε ειδικές υποδοχές ραφιών εντός του ντουλαπιού ελέγχου.

Βασικές Προδιαγραφές

Τι Επιτρέπει η Κάρτα Ethernet

Μόλις εγκατασταθεί η A20B-8100-0670 και διαμορφωθούν οι παράμετροι Ethernet του CNC, γίνονται διαθέσιμες διάφορες λειτουργίες συνδεσιμότητας:

FOCAS1/Ethernet. Το FOCAS (FANUC Open CNC API Specification) είναι το πρότυπο API της FANUC για την πρόσβαση σε δεδομένα CNC από εξωτερικές εφαρμογές.

Με την κάρτα Ethernet, εφαρμογές που εκτελούνται σε έναν υπολογιστή ή διακομιστή μπορούν να συνδεθούν μέσω TCP/IP για να διαβάσουν φορτίο ατράκτου, θέση άξονα, κατάσταση συναγερμού, όνομα προγράμματος και δεκάδες άλλα στοιχεία δεδομένων CNC σε πραγματικό χρόνο.

Αυτή είναι η βάση για την παρακολούθηση μηχανών, τα ταμπλό OEE και την ενσωμάτωση MTConnect σε μηχανές σειράς i της FANUC.

DNC1/Ethernet. Η λειτουργία DNC1 επιτρέπει τη φόρτωση αρχείων προγραμμάτων NC από έναν διακομιστή αρχείων προσβάσιμο μέσω δικτύου αντί να μεταφερθούν εκ των προτέρων στην εσωτερική μνήμη του CNC.

Το CNC ζητά ένα αρχείο προγράμματος με όνομα, και η κάρτα Ethernet το ανακτά από τη διαμορφωμένη διαδρομή διακομιστή DNC μέσω του δικτύου.

Αυτός είναι ο τυπικός τρόπος με τον οποίο εκτελούνται μεγάλα προγράμματα — προγράμματα κατεργασίας καλουπιών πολλών χιλιάδων μπλοκ, για παράδειγμα — σε μηχανές CNC χωρίς την επιβάρυνση μεγάλης τοπικής μνήμης.

Factolink. Το Factolink είναι το σύστημα καθοδήγησης χειριστή της FANUC.

Ένας διακομιστής Factolink ωθεί σελίδες κειμένου στην οθόνη του CNC, επιτρέποντας την παρουσίαση οδηγιών εγκατάστασης, υπενθυμίσεων συντήρησης ή δεδομένων παραγωγής απευθείας στον πίνακα χειριστή.

Η κάρτα Ethernet παρέχει τη σύνδεση δικτύου που καθιστά δυνατές τις ενημερώσεις Factolink σε πραγματικό χρόνο από έναν κεντρικό διακομιστή.

Πλαίσιο Εγκατάστασης

Η A20B-8100-0670 εγκαθίσταται σε μια διαθέσιμη υποδοχή επιλογής στο ράφι ελέγχου του αυτόνομου CNC. Όπως και άλλες κάρτες επιλογής σειράς A20B-8100 (master Profibus, DeviceNet, CPU RISC, data server), συνδέεται στον σύνδεσμο F-bus στην πλάτη και ανιχνεύεται από το λογισμικό συστήματος του CNC κατά την εκκίνηση.

Μετά την εγκατάσταση, πρέπει να διαμορφωθούν οι παράμετροι δικτύου του CNC — διεύθυνση IP, μάσκα υποδικτύου, προεπιλεγμένη πύλη και οι συγκεκριμένες παράμετροι λειτουργίας για FOCAS, DNC1 ή Factolink, ανάλογα με τις υπηρεσίες που θα χρησιμοποιηθούν.

Αυτές οι παράμετροι εισάγονται μέσω των οθονών παραμέτρων SYSTEM / Ethernet του CNC σε λειτουργία MDI και αποθηκεύονται σε μη πτητική μνήμη.

Η ίδια η κάρτα απαιτεί μια συμβατή επιλογή λογισμικού Ethernet να είναι ενεργοποιημένη στο λογισμικό συστήματος του CNC (FROM). Η εγκατάσταση της κάρτας χωρίς την αντίστοιχη άδεια χρήσης λογισμικού επιλογής έχει ως αποτέλεσμα την ανενεργή λειτουργία Ethernet.

Επαληθεύστε τη διαμόρφωση επιλογών του CNC πριν παραγγείλετε αυτήν την κάρτα ως αυτόνομη αντικατάσταση.

Συχνές Ερωτήσεις

Ε1: Η A20B-8100-0670 είναι εγκατεστημένη, αλλά το πλήκτρο EMBED PORT δεν εμφανίζεται στην οθόνη SYSTEM. Τι πρέπει να ελεγχθεί πρώτα;

Η πιο συνηθισμένη αιτία είναι ότι η επιλογή λογισμικού Ethernet δεν είναι ενεργοποιημένη στην ενότητα FROM του CNC. Το υλικό της κάρτας Ethernet πρέπει να αντιστοιχεί σε μια ενεργοποιημένη επιλογή λογισμικού στην άδεια χρήσης του CNC.

Ελέγξτε την οθόνη επιλογών του CNC (SYSTEM → [OPTIONS]) για τη λειτουργία Ethernet.

Εάν δεν αναφέρεται ή δεν είναι ενεργοποιημένη, η κάρτα δεν μπορεί να ενεργοποιηθεί χωρίς την αντίστοιχη επιλογή λογισμικού. Επίσης, επαληθεύστε ότι η κάρτα είναι πλήρως και σωστά τοποθετημένη στην υποδοχή επιλογής της.

Ε2: Μπορεί η A20B-8100-0670 να υποστηρίξει κλήσεις API FOCAS2 από σύγχρονο λογισμικό παρακολούθησης μηχανών;

Ναι. Το FOCAS1/Ethernet (το οποίο υποστηρίζει η A20B-8100-0670) και το FOCAS2 μοιράζονται μια συμβατή βάση πρωτοκόλλου.

Το περισσότερο σύγχρονο λογισμικό παρακολούθησης μηχανών FANUC και προσαρμογείς MTConnect που χρησιμοποιούν τη βιβλιοθήκη FOCAS2 συνδέονται σε ελεγκτές CNC σειράς i μέσω της θύρας Ethernet, ανεξάρτητα από το αν η κάρτα είναι αποκλειστική (τύπου A20B-8100-0670) ή ενσωματωμένη λειτουργία Ethernet στην κύρια κάρτα.

Επιβεβαιώστε την έκδοση της βιβλιοθήκης FOCAS2 και τη συμβατή σειρά CNC με τον πάροχο λογισμικού.

Ε3: Το CNC είναι τύπου 16i-B ή 18i-B ενσωματωμένο (τοποθετημένο σε LCD). Θα ταιριάζει η A20B-8100-0670;

Η A20B-8100-0670 είναι ειδικά για αυτόνομες μονάδες CNC με ειδικές υποδοχές επιλογής ραφιών. Οι ενσωματωμένες μονάδες CNC (τοποθετημένες σε LCD) 16i-B/18i-B/21i-B χρησιμοποιούν διαφορετική αρχιτεκτονική υποδοχής επιλογής και διαφορετικές κάρτες διεπαφής Ethernet.

Επαληθεύστε τη φυσική αρχιτεκτονική του CNC πριν από την παραγγελία — οι αυτόνομες μονάδες έχουν τα ηλεκτρονικά σε ξεχωριστό ντουλάπι ραφιών, ενώ οι ενσωματωμένες μονάδες έχουν τα ηλεκτρονικά ενσωματωμένα πίσω από την οθόνη LCD.

Ε4: Πόσες ταυτόχρονες συνδέσεις FOCAS υποστηρίζει η A20B-8100-0670;

Η κάρτα Ethernet υποστηρίζει έναν περιορισμένο αριθμό ταυτόχρονων συνδέσεων TCP/IP όπως ορίζεται από την προδιαγραφή FOCAS1/Ethernet της FANUC — συνήθως έως τρεις ταυτόχρονες συνδέσεις εφαρμογών. Η προσπάθεια ανοίγματος περισσότερων συνδέσεων από αυτές που υποστηρίζει η κάρτα προκαλεί απορρίψεις συνδέσεων ή χρονικές υπερβάσεις στο λογισμικό εφαρμογής.

Για περιβάλλοντα που απαιτούν πολλούς ταυτόχρονους καταναλωτές δεδομένων, ένας ενιαίος συγκεντρωτής δεδομένων FOCAS2 που συνδέεται μία φορά στο CNC και αναδιανέμει δεδομένα είναι η τυπική αρχιτεκτονική.

Ε5: Μετά την αντικατάσταση της A20B-8100-0670, οι παράμετροι Ethernet εμφανίζονται κενές. Υπάρχει τρόπος ανάκτησής τους χωρίς τα αρχικά αρχεία διαμόρφωσης;

Οι παράμετροι Ethernet (διεύθυνση IP, μάσκα υποδικτύου, διαδρομή διακομιστή DNC κ.λπ.) αποθηκεύονται στην SRAM του CNC.

Εάν η κάρτα αντικαταστάθηκε χωρίς πρώτα να γίνει αντίγραφο ασφαλείας της SRAM, ή εάν οι παράμετροι διαγράφηκαν κατά την αντικατάσταση, πρέπει να εισαχθούν ξανά χειροκίνητα.

Οι παράμετροι για FOCAS, DNC1 και Factolink εισάγονται όλες στις οθόνες παραμέτρων SYSTEM → Ethernet.

Επικοινωνήστε με την τεκμηρίωση σέρβις του κατασκευαστή του εργαλειομηχανής ή τον διαχειριστή δικτύου του εργοστασίου για την αρχική διαμόρφωση IP, εάν τα αρχεία δεν είναι διαθέσιμα τοπικά.
