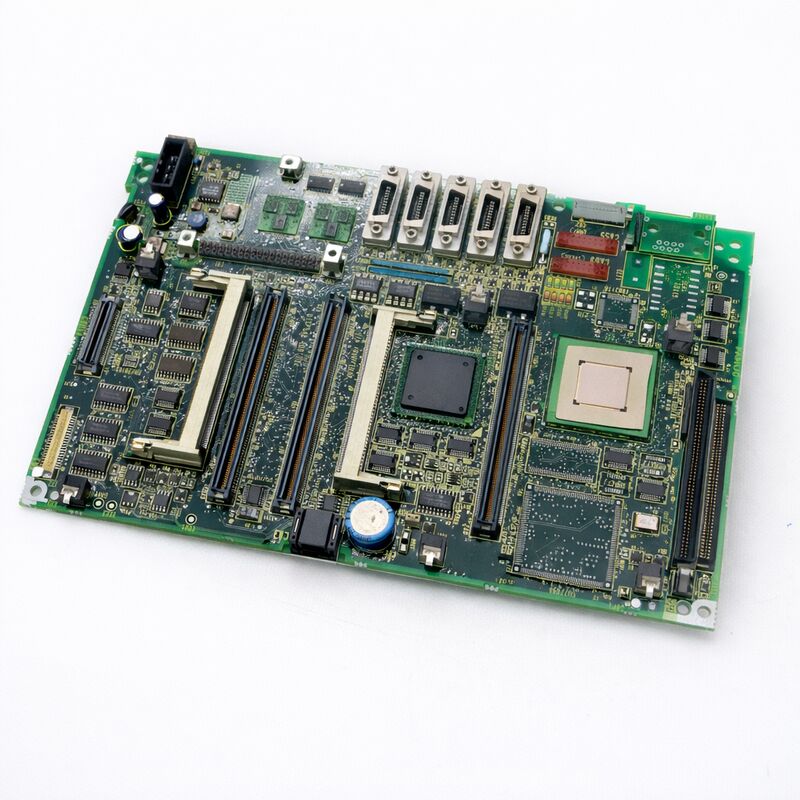

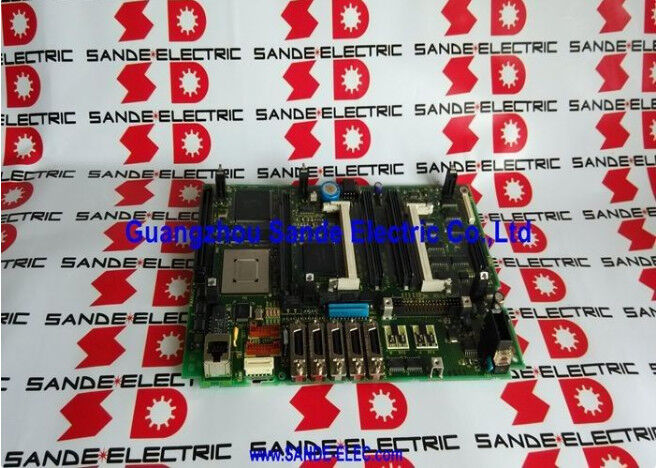

FANUC A20B-8100-0669∙ Η κύρια μονάδα επεξεργασίας PCB A20B-8100 i-Series CNC Family, LCD-Mounted Main Control Board, FSSB Servo Interface, Ιαπωνία

Αριθμός μέρους:Α20Β-8100-0669

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Κατηγορία προϊόντος:Πίνακας PCB ∆ημοσίευση της κύριας μονάδας επεξεργασίας (Μητρική Πίνακα)

Σειρά:A20B-8100 FANUC i-Series CNC κύριας οικογένειας πλακών CPU

Σύνοψη

ΗFANUC A20B-8100-0669είναι μια κύρια κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική κυκλική.

Τα πλαίσια αυτά χρησιμεύουν ως κεντρική πλατφόρμα υλικού για τις οικογένειες 16i-B, 18i-B και 21i-B των χειριστών CNC της FANUC,η γενιά προϊόντων που καθόρισε την προσφορά CNC μεσαίας και υψηλής χωρητικότητας της FANUC κατά τη δεκαετία του 2000 και μέχρι τη δεκαετία του 2010.

Κάθε ελεγκτής CNC της σειράς I αυτής της γενιάς είναι χτισμένος γύρω από ένα από αυτά τα κύρια πλαίσια.

Η πλακέτα φιλοξενεί το plug-in CPU module, το FROM/SRAM memory module, την κάρτα ελέγχου άξονα και τα κυκλώματα οθόνης/επικοινωνίας.καθιστώντας το ενσωματωμένο σύνολο που τοποθετείται σε οθόνη οθόνης LCD η ηλεκτρονική του ελεγκτή και η οθόνη αποτελούν μία ενιαία αυτοτελή μονάδα.

Η οικογένεια κυριότερων πλακών A20B-8100 καλύπτει πολλαπλές παραλλαγές CNC μέσω διαφορετικών αριθμών εξαρτημάτων.Επιλογές Ethernet, και διαμορφώσεις άξονα.

Η A20B-8100-0669 καταλαμβάνει αυτή την οικογένεια και εξυπηρετεί την καθορισμένη διαμόρφωση CNC με την ίδια φυσική αρχιτεκτονική και το σύστημα plug-in module που μοιράζονται στις πλακέτες γενιάς B της σειράς i.

Βασικές προδιαγραφές

Η αρχιτεκτονική της γενιάς Β της σειράς i

Η γενιά Β της σειράς i της FANUC καλύπτοντας τους ελεγκτές 16i-B, 18i-B και 21i-B έφερε μια αναθεωρημένη πλατφόρμα υλικού σε σύγκριση με την προηγούμενη γενιά του μοντέλου Α.

Οι κύριες πλακέτες της γενιάς Β μοιράζονται μια κοινή φυσική αρχιτεκτονική, ενώ κάθε παραλλαγή φέρει τη διαμόρφωση υλικού κατάλληλη για τις δυνατότητες λογισμικού CNC.

Η κύρια πλακέτα είναι η άγκυρα ολόκληρου του συνόλου του ελεγκτή.

Επικοινωνία με το FSSB.Όλοι οι ενισχυτές εφοδιασμού συνδέονται με την κύρια πλακέτα μέσω καλωδίων οπτικών ινών FSSB στις συνδέσεις COP.

Η σύνδεση FSSB μεταφέρει εντολές θέσης και δεδομένα ανατροφοδότησης σε πραγματικό χρόνο, αντικαθιστώντας τις παλαιότερες αναλογικές και σέρβο διεπαφές παλμού των προηγούμενων γενεών FANUC.

Συνεχιζόμενη διεπαφή σπινδύλης.Ο ενισχυτής σπινδέλου συνδέεται μέσω της πύλης σπειροειδούς σπινδέλου JA7A. Ο αυστηρός συγχρονισμός, ο έλεγχος του άξονα Cs και ο προσανατολισμός του σπινδέλου εξαρτώνται από αυτόν τον σύνδεσμο.

Σύνδεσμος Ε/Υ για Ε/Υ μηχανής.Η κατανεμημένη μηχανή Ε/Υ ∙ οριακοί διακόπτες, σόλενοειδή, κλειδαριές πόρτων, σήματα αλλαγής εργαλείου ∙ συνδέεται μέσω του λεωφορείου σύνδεσης Ε/Υ που τερματίζεται στο JD51A.

Στρώσεις για ενσωματωμένες μονάδες.Η μονάδα FROM/SRAM, η μονάδα επεξεργαστή CPU και η κάρτα ελέγχου άξονα εγκαταστάνονται όλες απευθείας στην κύρια πλακέτα.

Οι εν λόγω συσκευές μπορούν να αντικατασταθούν ως μεμονωμένες μονάδες κατά τη διάρκεια της συντήρησης.

Σύνδεση τροφοδοσίας.Η μονάδα τροφοδοσίας A20B-8100-0720 συνδέεται απευθείας στον κύριο πίνακα και παρέχει τις ρυθμιζόμενες τάσεις που χρειάζεται ολόκληρος ο ελεγκτής.

Σχετικά με την αντικατάσταση του κύριου συμβουλίου

Η ορθή αντικατάσταση ενός A20B-8100-0669 απαιτεί τη συνέχεια της καθιερωμένης διαδικασίας της FANUC για την αντικατάσταση της κύριας πλακέτας της σειράς i. Η παράλειψη οποιουδήποτε βήματος δημιουργεί κίνδυνο απώλειας δεδομένων ή μη εκκίνησης του ελεγκτή.

Πρώτα το SRAM.Η μονάδα SRAM στην κύρια πλακέτα περιέχει παραμέτρους μηχανής, δεδομένα σκάλας PMC, μετατόπιση εργαλείου, συντεταγμένες εργασίας και αποθηκευμένα προγράμματα εξαρτημάτων.

Πάντοτε εκτελέστε πλήρες αντίγραφο ασφαλείας SRAM πριν αγγίξετε την επιφάνεια. Υποστηρίξτε σε κάρτα μνήμης FANUC, κάρτα PC ή μεταφορά RS-232C σε υπολογιστή. Επιβεβαιώστε ότι το αντίγραφο ασφαλείας είναι πλήρες και αναγνώσιμο πριν προχωρήσετε.

Μεταφορά μονάδας.Η μονάδα FROM/SRAM, η κάρτα επεξεργαστή CPU και η κάρτα ελέγχου άξονα μεταφέρονται από την αρχική πλακέτα στην αντικαταστάτρια.

Οι ενότητες αυτές φέρουν το ειδικό λογισμικό της μηχανής και δεν πρέπει να ανταλλάσσονται με ενότητες από άλλη μηχανή χωρίς να επαληθεύεται η πλήρης συμβατότητα του λογισμικού.

Έλεγχος μετά την εγκατάσταση.Μετά την επανασυναρμολόγηση και την αποκατάσταση της SRAM, ξεκινήστε στην οθόνη ελέγχου παραμέτρων και επαληθεύστε ότι υπάρχουν όλες οι σελίδες παραμέτρων.

Ελέγξτε την κατάσταση της σκάλας PMC. Κάντε jog κάθε άξονα και να επιβεβαιώσετε την κατάσταση σερβο έτοιμη. Δοκιμάστε το σπινδύλιο σε λειτουργία JOG πριν επιστρέψετε το μηχάνημα στην παραγωγή.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής χάνει ισχύ και δεν θα επανεκκινήσει μετά την αντικατάσταση της κύριας πλακέτας. Η οθόνη παραμένει κενή. Ποια είναι η πιο πιθανή αιτία;

Μια κενή οθόνη αμέσως μετά την αντικατάσταση της κύριας πλακέτας υποδεικνύει ότι η μονάδα FROM/SRAM δεν έχει τοποθετηθεί σωστά.

Η ενότητα είναι το πρώτο πράγμα που αναζητά η ROM εκκίνησης. Εάν δεν μπορεί να βρει τη ενότητα ή την διαβάσει λανθασμένα, η ακολουθία εκκίνησης δεν μπορεί να προχωρήσει και η οθόνη παραμένει σκοτεινή.

Ελέγξτε επίσης αν η μονάδα τροφοδοσίας ενέργειας A20B-8100-0720 είναι πλήρως εγκατεστημένη και αν το status LED της είναι πράσινο.

ΕΡΩΤΗΣΗ 2: Μετά την εγκατάσταση του A20B-8100-0669, όλοι οι άξονες servo δείχνουν συναγερμό 401 (VRDY off).

Ο συναγερμός 401 αμέσως μετά την ανταλλαγή κύριας πλακέτας σχεδόν πάντα οδηγεί σε διαταραγμένη σύνδεση FSSB.

Κατά τη διάρκεια του χειρισμού της πλακέτας, οι οπτικές ίνες στις συνδέσεις COP10A στην κύρια πλακέτα ενδέχεται να έχουν χαλαρώσει ελαφρώς.

Ελέγξτε κάθε άκρο της ινώσεως ∙ πρέπει να είναι πλήρως εισερχόμενο και κλειδωμένο. Καθαρίστε τις επιφάνειες των άκρων της ινώσεως με ξηρό χαρτομάντηλο χωρίς πλεξίματα εάν υπάρχει ορατή μόλυνση.

Ε3: Είναι δυνατό να μεταφερθεί ένα αντίγραφο ασφαλείας SRAM που λαμβάνεται από συμβατή μηχανή 16i-B ή 18i-B στον ελεγκτή υποδοχής του A20B-8100-0669;

Τα δεδομένα SRAM είναι ειδικά για το μηχάνημα. Το σύνολο παραμέτρων, η σκάλα PMC και τα αποθηκευμένα προγράμματα συνδέονται με το ακριβές μοντέλο CNC, την έκδοση λογισμικού και τη διαμόρφωση μηχανής του αρχικού μηχανήματος.Η SRAM από διαφορετική παραλλαγή CNC θα προκαλέσει συναγερμούς συστήματος ή εσφαλμένη συμπεριφορά της μηχανής.

Πάντα επαναφέρετε το αντίγραφο ασφαλείας SRAM που λαμβάνεται από την ίδια μηχανή στην οποία μπαίνει η πλακέτα αντικατάστασης.

Ε4: Μπορεί η κύρια πλακέτα A20B-8100-0669 να επισκευαστεί σε επίπεδο εξαρτημάτων;

Η επισκευή σε επίπεδο συστατικού είναι δυνατή για περιφερειακά κυκλώματα ∙ διακριτά συστατικά, συνδέσμους, ρυθμιστές τάσης,κυκλώματα ρολογιού ̇ αλλά δεν είναι πρακτικό για τον κύριο επεξεργαστή ή τις συσκευές ASIC στην πλακέταΟι περισσότερες εξειδικευμένες εγκαταστάσεις επισκευής της FANUC δοκιμάζουν την πλακέτα σε ένα σύστημα ενεργού ελεγκτή και αντικαθιστούν την πλακέτα ως μονάδα εάν το σφάλμα είναι σε μια μη επισκευάσιμη συσκευή.

Η επισκευή των εξαρτημάτων είναι οικονομικά αποδοτική μόνον όταν το ελαττωματικό στοιχείο είναι ένα αναγνωρίσιμο διακριτό ή ένας σύνδεσμος, και όχι ένα ASIC.

Ε5: Πώς προσδιορίζεται η σωστή κύρια πλακέτα αντικατάστασης εάν δεν είναι γνωστός ο αρχικός αριθμός εξαρτήματος του μηχανήματος;

Ο αριθμός τμήματος της υφιστάμενης κύριας πλακέτας είναι τυπωμένος στην ετικέτα αναγνώρισης της πλακέτας, ένα λευκό ή ασημένιο αυτοκόλλητο που συνήθως βρίσκεται σε μια άκρη του PCB.Φωτογραφήστε αυτή την ετικέτα πριν την αφαιρέσετε.

Αν η ετικέτα είναι κατεστραμμένη, the machine's system unit drawing number (beginning with A02B-) can be cross-referenced against FANUC's hardware configuration documentation to identify the correct main board part number for that controller system.
