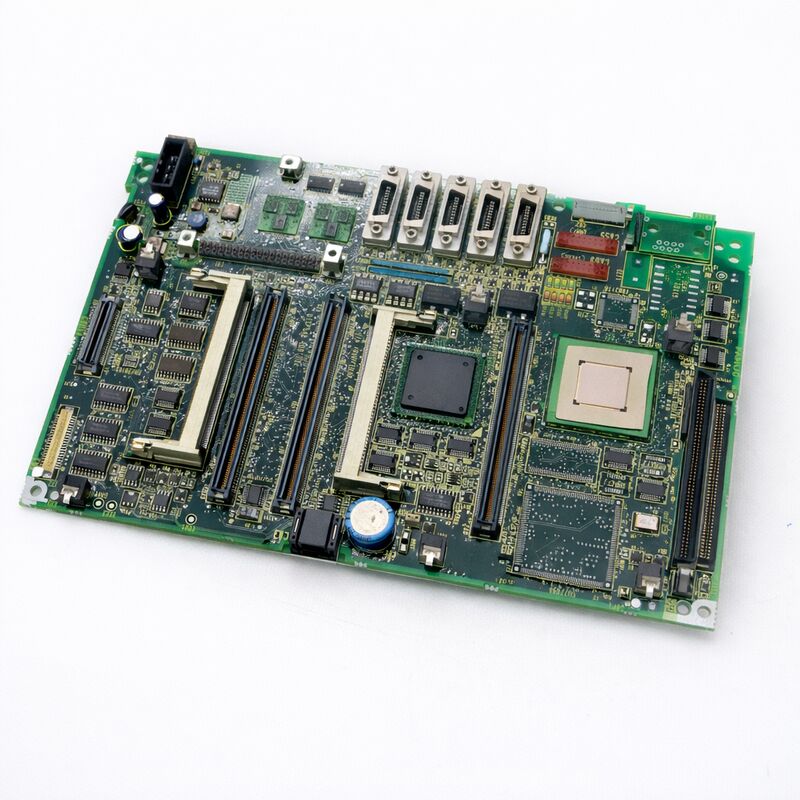

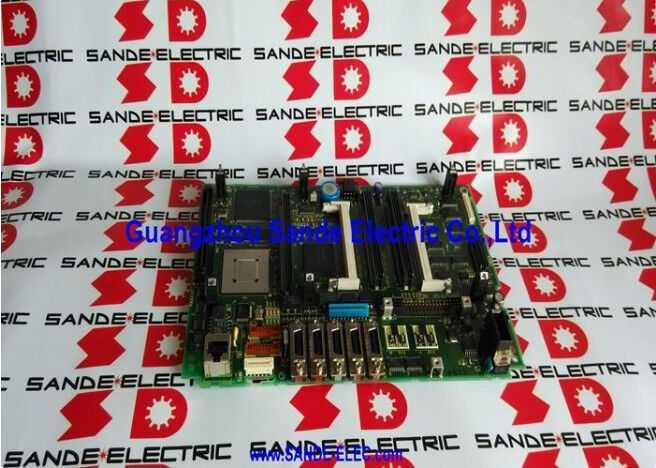

Α20Β-8100-0662 Fanuc PCB Board Α20Β81000662 Α2OB-8IOO-O662

FANUC A20B-8100-0662∙ Σειρά 21i-B Ελέγχου Κεντρικός CPU PCB PMC-SA1, Χωρίς Ethernet, Σειρά A20B-8100, LCD-Mounted, Για 21i-MB / 21i-TB, Ιαπωνία προέλευση

Αριθμός μέρους:Α20Β-8100-0662

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Κατηγορία προϊόντος:Πίνακας PCB ∆ημείο κύριας μονάδας επεξεργασίας (CNC Control Motherboard)

Σειρά:A20B-8100 FANUC 16i-B / 18i-B / 21i-B οικογένεια κυριότερων πλακών

Σύνοψη

ΗFANUC A20B-8100-0662είναι η κύρια πλακέτα CPU για τους ελεγκτές FANUC σειράς 21i-B CNC που είναι διαμορφωμένοι με PMC-SA1 και χωρίς ενσωματωμένο Ethernet.

Είναι η συγκεκριμένη παραλλαγή της μητρικής πλακέτας που ορίζει το σύνολο χαρακτηριστικών του συστήματος 21i-B για αυτή τη διαμόρφωση:οικονομικά αποδοτικός ελεγκτής CNC που καλύπτει εφαρμογές κορτιού (21i-TB) και κέντρου επεξεργασίας (21i-MB) κατάλληλος για το μεσαίο εύρος πολυπλοκότητας μηχανών εργαλείων.

Μέσα στην οικογένεια των κύριων πλακών A20B-8100-066x, κάθε αριθμός τμήματος αντιστοιχεί σε έναν συγκεκριμένο συνδυασμό ονομασίας σειράς CNC και διαμόρφωσης ενσωματωμένων χαρακτηριστικών.:PMC-SA1, χωρίς Ethernet.

Η ονομασία PMC-SA1 αναφέρεται στις προδιαγραφές PMC (Programmable Machine Controller) ∙ η SA1 είναι η αρχική PMC της γενιάς 21i-B,διαχείριση τυπικής λογικής σκάλας μηχανής χωρίς την προηγμένη ικανότητα προγραμματισμού της παραλλαγής SB7.

Η απουσία ενσωματωμένου Ethernet είναι το άλλο καθοριστικό χαρακτηριστικό: οι μηχανές που απαιτούν συνδεσιμότητα δικτύου εργοστασίου πρέπει να προσθέσουν μια εξωτερική πλακέτα επιλογής Ethernet,Ενώ οι μηχανές που επικοινωνούν μόνο μέσω RS-232C ή PCMCIA λειτουργούν με αυτό το board ως πρότυπο.

Η σειρά 21i-B είναι η κύρια CNC της FANUC για μηχανήματα παραγωγής γενικής χρήσης.εντός αριθμού άξονων και προδιαγραφής PMC κατάλληλη για τυπικά εργαλεία μηχανής 2 έως 4 άξονων.

Βασικές προδιαγραφές

Η 21i-B στη γενιά 16i-B / 18i-B / 21i-B

Η οικογένεια A20B-8100-066x καλύπτει ολόκληρη τη σειρά i δεύτερης γενιάς σε τρεις ονομασίες CNC:

Το 21i-B καταλαμβάνει τη χαμηλότερη θέση στην ιεραρχία άξονα και λειτουργίας αυτής της γενιάς.

Το 21i-B ταιριάζει με μηχανήματα εργαλείων όπου οι λειτουργίες 2 έως 4 άξονων και τυποποιημένος κύκλος πληρούν όλες τις απαιτήσεις μηχανικής επεξεργασίας, η οποία περιγράφει την πλειοψηφία των συμβατικών στροφών,κατακόρυφα κέντρα επεξεργασίας, και μηχανές γεωτρήσεων στην παγκόσμια παραγωγή.

Μια αξιοσημείωτη διαφορά υλικού είναι η μονάδα CPU.

Οι ανάγκες επεξεργασίας του 21i-B είναι αναλογικά χαμηλότερες, λιγότεροι άξονες, απλούστερα προγράμματα μερών,μικρότερη ζήτηση ταυτόχρονης επεξεργασίας, έτσι ώστε η μειωμένη προδιαγραφή της CPU να είναι κατάλληλη και να μην περιορίζει την πρακτική απόδοση της μηχανής.

PMC-SA1 ∆ιαφορά στην πράξη

Το PMC (Programmable Machine Controller) σε ένα FANUC CNC είναι το ενσωματωμένο PLC. Εκτελεί τη λογική σκάλας κατασκευαστή μηχανής που χειρίζεται όλες τις μηχανικές I/O: διακόπτες ορίου, κλειδαριές πόρτας, ψυκτικό,Αλλακτικά εργαλείων, συστήματα παλέτας, και τα πάντα εκτός του άμεσου ελέγχου του σφαιριού και του σέρβο.

Το PMC-SA1 είναι η προδιαγραφή PMC εισόδου στην γενιά 21i-B:

Βήματα του προγράμματος:Το SA1 υποστηρίζει καθορισμένο αριθμό σκαλοπατιών ′′ επαρκείς για τις προδιαγραφές PMC των τυποποιημένων 2-άξονων κυλινδρικών ή 3-άξονων κέντρων μηχανικής.

Σύμβολα σκάλας:Το SA1 παρέχει το τυποποιημένο σύνολο επαφών ρελέ, σπείρων, χρονομετρητών, μετρητών και λειτουργιών σύγκρισης που χρησιμοποιούνται στην συμβατική λογική σκάλας μηχανημάτων εργαλείων.

Ταχύτητα εκτέλεσης:Η SA1 εκτελείται με την ταχύτητα που απαιτείται για την κανονική ανταπόκριση I/O της μηχανής, επαρκής για λειτουργίες σφινδέλου, ψυκτικού υγρού, πόρτας και εργαλείου με χρόνο απόκρισης σε δεκάδες χιλιοστά του δευτερολέπτου.

Για μηχανήματα με σύνθετα εργαλεία, συστήματα πολλαπλών παλέτων ή εκτεταμένες διεπαφές χρηστών,Το PMC-SB7 (διαθέσιμο στις πλακέτες -0663 και -0665) προσφέρει περισσότερα βήματα προγράμματος και διευρυμένες δυνατότητες.

Το SA1 του -0662 εξυπηρετεί την πλειοψηφία των τυποποιημένων εφαρμογών μηχανημάτων εργαλείων χωρίς περιορισμό.

Γενικές ερωτήσεις

Ερώτηση 1: Μια μηχανή 21i-B έχει μια πλακέτα -0662 (PMC-SA1, χωρίς Ethernet). Μπορεί να αντικατασταθεί με την -0664 (PMC-SA1, με Ethernet);

Η προδιαγραφή PMC είναι πανομοιότυπη (SA1), έτσι ώστε η υπάρχουσα σκάλα PMC να μεταφέρεται χωρίς τροποποίηση.

Η μόνη διαφορά είναι ότι το -0664 προσθέτει ενσωματωμένη δυνατότητα Ethernet το -0662 δεν διαθέτει την θύρα Ethernet απλά δεν χρησιμοποιείται εάν δεν συνδεθεί.

Επιβεβαιώστε ότι η έκδοση λογισμικού FROM στις ενότητες της πλακέτας αντικατάστασης είναι συμβατή με τη συγκεκριμένη διαμόρφωση της μηχανής πριν την αντικατάσταση.

Ε2: Μετά την εγκατάσταση ενός αντικαταστατικού A20B-8100-0662, το 21i-B εμφανίζει συναγερμό PMC ER01 (πρόγραμμα δεν βρέθηκε).

Ο συναγερμός PMC ER01 υποδεικνύει ότι το πρόγραμμα σκάλας PMC δεν υπάρχει στην SRAM.

Είτε το backup SRAM δεν αποκαταστάθηκε μετά την αντικατάσταση, είτε η μονάδα SRAM δεν μεταφέρθηκε από την αρχική πλακέτα, είτε η διαδικασία αποκατάστασης δεν ολοκληρώθηκε.Επιβεβαιώστε τη μονάδα SRAM από την αρχική σανίδα είναι εγκατεστημένη στην νέα σανίδα.

Εάν δεν υπάρχει αντίγραφο ασφαλείας, η σκάλα PMC πρέπει να επαναφορτωθεί από τα αρχικά αρχεία προγράμματος του κατασκευαστή της μηχανής.

Ε3: Η μηχανή 21i-B δεν χρειάζεται Ethernet. Εάν χρησιμοποιηθεί σαν αντικατάσταση μια πλακέτα -0664, προκαλεί κανένα πρόβλημα το μη χρησιμοποιημένο Ethernet;

Η ενσωματωμένη θύρα Ethernet στο -0664 είναι ανενεργή αν δεν υπάρχει καλώδιο και δεν έχουν ρυθμιστεί οι παραμέτροι Ethernet.

Δεν καταναλώνει πόρους συστήματος ή επηρεάζει τις επιδόσεις CNC.

Η υποκατάσταση είναι λειτουργικά διαφανής για μηχανές που δεν χρησιμοποιούν Ethernet.

Ε4: Ποια κάρτα ελέγχου άξονα απαιτείται στο A20B-8100-0662 για ένα κέντρο επεξεργασίας τεσσάρων άξονων;

Η A20B-3300-0032 (4-άξονας κάρτα ελέγχου σερβο, λογισμικό σερβο της σειράς 90B0) είναι η σωστή κάρτα για μια διαμόρφωση 21i-B 4 άξονων.

Το A20B-3300-0033 χειρίζεται διαμορφώσεις 2 άξων.Πάντοτε να ελέγχετε ποια κάρτα άξονα είναι τοποθετημένη στο αρχικό μηχάνημα πριν παραγγείλετε αντικατάσταση. Η κάρτα άξονα μεταφέρεται με τις άλλες ενότητες όταν αντικαθίσταται η κύρια πλακέτα..

Ε5: Είναι η μονάδα DRAM για την A20B-8100-0662 η ίδια με εκείνη για τις κύριες πλακέτες 16i-B ή 18i-B;

Ο 21i-B χρησιμοποιεί διαφορετικές μονάδες DRAM από εκείνες που χρησιμοποιούνται στο 16i-B και 18i-B. Ο 21i-B (χωρίς Ethernet) χρησιμοποιεί A20B-3300-0291 (16MB DRAM) ή A20B-3300-0290 (32MB DRAM).

Τα 16i-B και 18i-B χρησιμοποιούν A20B-3300-0310 (16MB) ή A20B-3300-0311 (32MB).

Η τοποθέτηση μονούλης DRAM 16i/18i σε κύρια πλακέτα 21i-B προκαλεί αποτυχία εκκίνησης.
