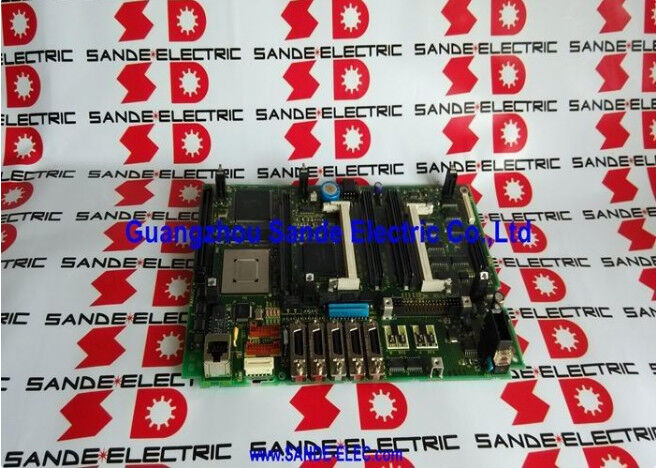

Α20Β-8100-0661 Fanuc PCB Board Α20Β81000661 Α2OB-8IOO-O66I

FANUC A20B-8100-0661∙ Σειρά 18i-B Ελέγχου Κεντρικό Πίνακα Η/Υ ∙ Για 18i-MB / 18i-TB Ελεγκτές CNC, Σειρά A20B-8100, LCD-Mounted, Ιαπωνία

Αριθμός μέρους:Α20Β-8100-0661

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Κατηγορία προϊόντος:Πίνακας PCB ∆ημείο κύριας μονάδας επεξεργασίας (CNC Control Motherboard)

Σειρά:A20B-8100 FANUC 16i-B / 18i-B / 21i-B οικογένεια κυριότερων πλακών

Σύνοψη

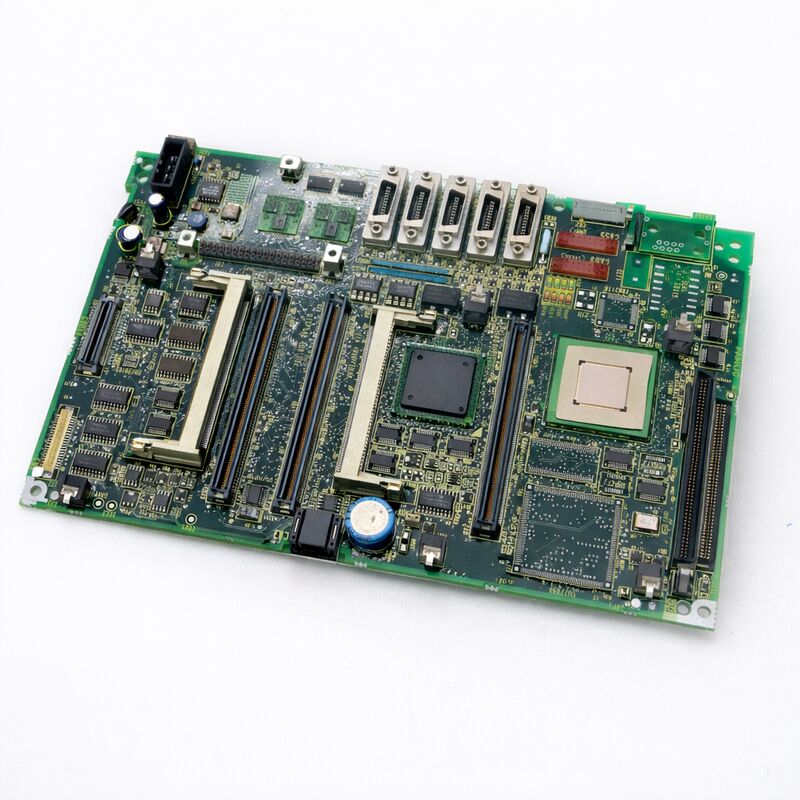

ΗFANUC A20B-8100-0661είναι η κύρια πλακέτα επεξεργασίας για τους ελεγκτές CNC σειράς FANUC 18i-B. Είτε το μηχάνημα είναι 18i-MB (κέντρο επεξεργασίας), 18i-TB (τροχείο) ή άλλη παραλλαγή 18i-B,Αυτή είναι η πλακέτα στο κέντρο του συστήματος ελέγχου, το μοναδικό πιο σημαντικό συστατικό υλικού στον ελεγκτή 18i-B..

Το 18i-B βρίσκεται στη μέση της ιεραρχίας της δεύτερης γενιάς της σειράς i της FANUC.

Παρέχει μεγαλύτερη χωρητικότητα άξονα και προηγμένες λειτουργίες επεξεργασίας από το 21i-B, ενώ μοιράζεται την ίδια βασική αρχιτεκτονική ∙ FSSB ψηφιακή επικοινωνία σερβο, έλεγχο σειριακού σπινδέλου,και ένα μονωτικό σχεδιασμό πίνακας ικονικών συσσωρευτών ως ολόκληρη η γενιά 16i-B/18i-B/21i-B.

Η θέση αυτή έκανε το 18i-B μια δημοφιλής επιλογή για σύνθετα lathes (ιδίως μηχανές πολυπύργου και υποστροφού), 5-άξονες κέντρα επεξεργασίας,και άλλες προηγμένες μηχανές εργαλείων που χρειάζονται περισσότερους από τον αριθμό των άξονων του 21i-B, αλλά δεν απαιτούν την πλήρη ικανότητα του 16i-B.

Η πλακέτα τοποθετείται στο πίσω μέρος της μονάδας LCD/MDI.Τα συστήματα μηχανών που κατασκευάζονται γύρω από αυτό το πίνακα προσδιορίζονται από τις ονομασίες μονάδων ελέγχου που αρχίζουν με A02B-0283-Bxxx.

Η πλακέτα αυτή έχει χρησιμοποιηθεί σε μια τεράστια εγκατεστημένη βάση μηχανών 18i-B και παραμένει το κύριο στοιχείο συντήρησης για αυτή τη γενιά CNC.

Βασικές προδιαγραφές

Τι διαφέρει το 18i-B από το 16i-B και το 21i-B

Οι τρεις κύριοι πίνακες της γενιάς A20B-8100-066x εξυπηρετούν τρεις ξεχωριστές ονομασίες CNC.

18i-B εναντίον 21i-B.Το 18i-B υποστηρίζει περισσότερους ελεγχόμενους άξονες και πιο εξελιγμένες λειτουργίες μηχανικής από το 21i-B.

Χρησιμοποιεί μονάδες CPU υψηλότερης προδιαγραφής (A20B-3300-03xx) σε σύγκριση με τις CPU χαμηλότερης ισχύος στο 21i-B.

Τα δύο κύρια πλαίσια δεν είναι εναλλάξιμα ̇ δεν υποστηρίζεται η υποκατάσταση μιας πλακέτας 21i-B σε μια μηχανή 18i-B.

18i-B εναντίον 16i-B.Η 16i-B είναι η υψηλότερης προδιαγραφής σανίδα σε αυτή τη γενιά.

Τα 18i-B και 16i-B έχουν την ίδια οικογένεια μονάδων CPU (A20B-3300-03xx) και την ίδια οικογένεια μονάδων DRAM (A20B-3300-0310/0311).Τα κύρια πλαίσια τους διαφέρουν στον μέγιστο αριθμό άξονων και σε σύνολα λειτουργιών που καθορίζονται από το αντίστοιχο λογισμικό CNCΟι ίδιοι οι πίνακες δεν είναι συμβατοί μεταξύ τους.

Η συναρμολόγηση της μονάδας συστήματος ελέγχου 18i-B

Η συσκευή A20B-8100-0661 φιλοξενεί τις ακόλουθες ενότητες plug-in:

Μονάδα CPU (A20B-3300-03xx).Η κάρτα επεξεργαστή Pentium που τρέχει το λογισμικό του συστήματος 18i-B.

Μια σημαντική αύξηση από τους 486DX επεξεργαστές που χρησιμοποιούνται στο μοντέλο γενιάς Α,που παρέχει την επεξεργαστική ισχύ που απαιτείται για σύνθετες λειτουργίες πολλαπλών αξόνων και υψηλής ταχύτητας επεξεργασίας.

Κάρτα FSSB.Η μονάδα ελέγχου άξονα που διαχειρίζεται την επικοινωνία οπτικών ινών με όλους τους ενισχυτές σερβο.

Για τις διαμορφώσεις πολλαπλών αξόνων του 18i-B, οι γύροι με πολλαπλούς πύργους και υποστροφούςκέντρα επεξεργασίας με περιστρεφόμενους άξονες η κάρτα FSSB χειρίζεται περισσότερες ταυτόχρονες επικοινωνίες άξονα από ό,τι μια κάρτα servo 21i-B.

Η κάρτα γραφικών.Υποστηρίζει την έγχρωμη απεικόνιση στις μονάδες 10,4 ιντσών και 8,4 ιντσών έγχρωμης LCD που συνήθως τοποθετούνται σε μηχανές 18i-B.

Μονάδα FROM/SRAM.Το λογισμικό συστήματος και τα δεδομένα μηχανής.

Μονάδες DRAM.Η 18i-B υποστηρίζει διαμορφώσεις 16MB (A20B-3300-0310) ή 32MB (A20B-3300-0311).

Μονάδα τροφοδοσίας (A20B-8100-0720).Ενημέρωσε την εταιρεία.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής 18i-B είναι εντελώς νεκρός, χωρίς οθόνη, χωρίς ανεμιστήρα, χωρίς δραστηριότητα LED. Η μονάδα PSU επιβεβαιώνεται ότι λειτουργεί.

Με επιβεβαιωμένο λειτουργικό PSU και χωρίς σημάδια ζωής, η κύρια επιφάνεια γίνεται ο κύριος ύποπτος.

Προτού ολοκληρώσετε αυτό, βεβαιωθείτε ότι η μπαταρία δεν έχει αποφορτιστεί βαθιά και ότι ο σύνδεσμος τροφοδοσίας της μονάδας LCD είναι ασφαλής.

Εάν αυτά επιβεβαιωθούν και η πλακέτα εξακολουθεί να μην δείχνει καμία δραστηριότητα, το κύριο κύκλωμα διαχείρισης ισχύος της κύριας πλακέτας πιθανότατα έχει αποτύχει.

Απαιτείται αντικατάσταση της πλακέτας ή επισκευή σε επίπεδο εξαρτήματος.

Ε2: Μπορεί ένα A20B-8100-0661 από ένα μηχάνημα 18i-B να αντικαταστήσει ένα σε άλλο μηχάνημα 18i-B απευθείας;

Ο τύπος της κύριας πλακέτας είναι συμβατός. Ωστόσο, οι ενότητες στην πλακέτα από / SRAM, CPU, servo κάρτα, DRAM ανήκουν στην μηχανή δωρητή.

Μετά την μεταμόσχευση της πλακέτας με τις ενότητες της, η συσκευή υποδοχής θα έχει τις παραμέτρους του δότη, την σκάλα PMC και τα δεδομένα, όχι τα δικά της.

Τα δεδομένα του δέκτη μηχανής πρέπει να αποκαθίστανται από το δικό του SRAM αντίγραφο ασφαλείας πριν το μηχάνημα μπορεί να επιστρέψει σε λειτουργία.

Πάντα αντιμετωπίστε την αντικατάσταση της κύριας πλακέτας ως διαδικασία κρίσιμης σημασίας για τα δεδομένα που απαιτεί τρέχον αντίγραφο ασφαλείας.

Ε: Το 18i-B δείχνει συναγερμό 360 (FSSB: σφάλμα στην εκκίνηση) σε όλους τους άξονες σε κάθε εκκίνηση, με ενεργοποιημένους ενισχυτές servo.

Ο συναγερμός 360 σε πολλαπλούς άξονες με ενισχυτές ισχύος υποδηλώνει βλάβη αλυσίδας FSSB.Ελέγξτε τις συνδέσεις FSSB ινών στην πύλη COP10A στην κύρια πλακέτα FSSB servo κάρτα πρώτα αυτό είναι το πιο συνηθισμένο σημείο βλάβης.

Η ίνα πρέπει να είναι καθαρή, άθικτη και πλήρως κλειδωμένη. Ελέγξτε την ίνα για απότομες στροφές ή ζημιές. Ελέγξτε επίσης τη σύνδεση στο πρώτο ενισχυτή στην αλυσίδα FSSB.

Εάν και οι δύο επιβεβαιωθούν ότι λειτουργούν σωστά και ο συναγερμός εξακολουθεί να υπάρχει, η κάρτα FSSB στο κύριο πίνακα ενδέχεται να έχει αποτύχει· μπορεί να αντικατασταθεί ανεξάρτητα από το κύριο πίνακα.

Ε4: Η μπαταρία υποστήριξης βρέθηκε νεκρή κατά την εγκατάσταση της πλακέτας αντικατάστασης. Έχουν ήδη χαθεί τα δεδομένα SRAM;

Αν η μπαταρία ήταν νεκρή πριν από την απενεργοποίηση της πλακέτας για συντήρηση,Τα δεδομένα SRAM μπορεί να έχουν ήδη χαθεί πριν από την έναρξη των εργασιών αντικατάστασης.

Αυτός είναι ο λόγος για τον οποίο το backup SRAM σε εξωτερικό μέσο πρέπει πάντα να εκτελείται πριν από οποιαδήποτε εργασία συντήρησης σε ένα CNC σειράς i, ανεξάρτητα από το αν η μπαταρία φαίνεται καλή.πρέπει να εισάγεται εκ νέου από τα αρχικά φύλλα παραμέτρων και τα αρχεία προγράμματος του κατασκευαστή της μηχανής.

Ε5: Μετά την αντικατάσταση του A20B-8100-0661 και την αποκατάσταση όλων των δεδομένων, το σπινδάλιο δεν λειτουργεί και εμφανίζει συναγερμό SP9001.

Ο SP9001 είναι ένας σειριακός συναγερμός επικοινωνίας σπινδύλης ∙ το 18i-B δεν λαμβάνει έγκυρη επικοινωνία από τον ενισχυτή σπινδύλης.Αυτό συνήθως προκύπτει από ένα χαλαρό ή αποσυνδεδεμένο καλώδιο JA7A μεταξύ της κύριας πλακέτας και του ενισχυτή SPM.

Εάν η σύνδεση είναι ασφαλής, επαληθεύστε ότι οι παραμέτροι του σπινδέλου, ιδίως οι παραμέτροι διαμόρφωσης σειριακού σπινδέλου, έχουν αποκατασταθεί σωστά.

Μια λανθασμένη παράμετρος σπινθήρα μετά την αποκατάσταση μπορεί να προκαλέσει αυτό τον συναγερμό ακόμη και με μια καλή φυσική σύνδεση.
