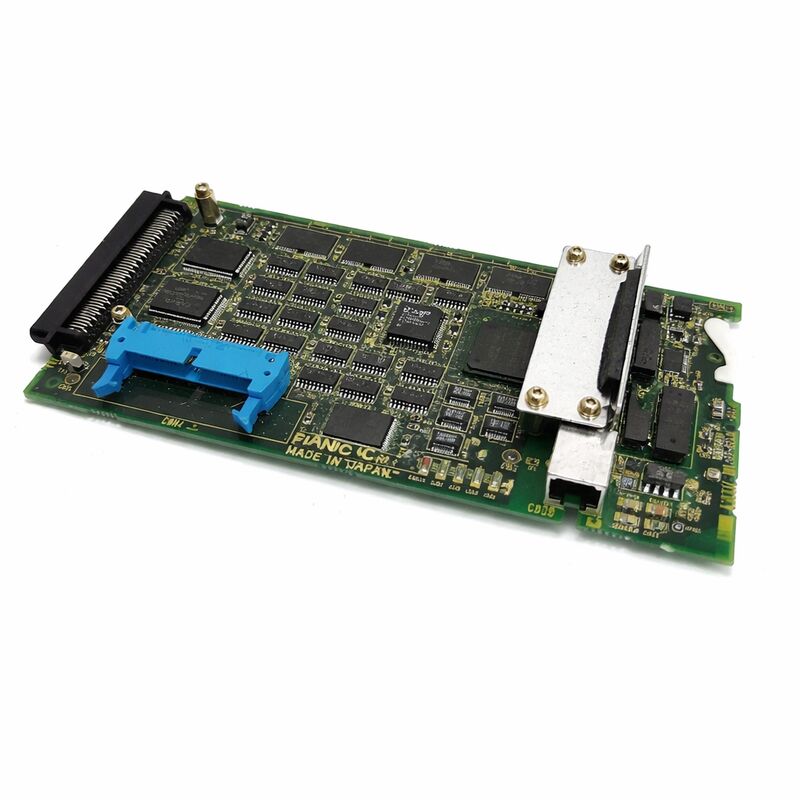

FANUC A20B-8100-0271∙ Υπολογιστής δεδομένων Ethernet + ATA επιλογή αποθήκευσης PCB ∙ Σειρά 15i / 16i / 18i / 21i / 0i CNC

Τι προσθέτει αυτό το Πίνακα στο CNC

Το A20B-8100-0271 είναι το διακομιστή δεδομένων επιλογής PCB για τους ελεγκτές CNC σειράς i της FANUC.τοπική αποθήκευση προγραμμάτων NC μεγάλης χωρητικότητας σε κάρτα flash ATA, και σύνδεση Ethernet με το εργοστασιακό LAN για τη διαχείριση προγραμμάτων DNC.

Χωρίς αυτή την πλακέτα, ένα CNC σειράς i αποθηκεύει προγράμματα NC στην κύρια μνήμη FROM / SRAM χωρητικότητα μετρούμενη σε kilobytes σε μερικές εκατοντάδες kilobytes.τα προγράμματα αποθηκεύονται σε κάρτα flash ATA όπου η χωρητικότητα μετριέται σε megabytes έως gigabytesΤα πολύπλοκα εξαρτήματα με λεπτά βήματα παρεμβολής, περιγράμματα πολλαπλών επιφανειών ή μεγάλα σετ υπορουτίνας μπορούν να αποθηκευτούν τοπικά στο μηχάνημα πλήρως, έτοιμα να λειτουργήσουν αμέσως.

Η διασύνδεση Ethernet συνδέει τον διακομιστή δεδομένων με το εργοστασιακό LAN μέσω του FTP συμβατού πρωτοκόλλου διακομιστή δεδομένων της FANUC.ή μηχανικός σταθμός εργασίας μπορεί να ανεβάσει και να κατεβάσει προγράμματα μέσω του δικτύου χωρίς φυσικά μέσα ή RS-232C σειριακές συνδέσεις καλωδίωνΕπειδή τα προγράμματα εκτελούνται από την τοπική μνήμη flash αντί για ροή από το δίκτυο, οι διακοπές του δικτύου κατά τη διάρκεια της κοπής δεν έχουν καμία επίδραση στη λειτουργία του μηχανήματος.

Βασικές προδιαγραφές

Περιορισμοί ATA προσαρμογέα και σχισμών εγκατάστασης

Ο προσαρμογός κάρτας flash ATA συνδέεται με τον συνδετήρα CNH6 στην πλακέτα και πρέπει να συνδέεται πριν από την εγκατάσταση της πλακέτας.Οι ανακαινισμένες μονάδες στη δευτερογενή αγορά παρέχονται συνήθως χωρίς τον προσαρμογέα ATA· πρέπει να παρέχεται ξεχωριστά αν δεν περιλαμβάνεται.

Η πλακέτα δεν μπορεί να τοποθετηθεί σε ορισμένες θέσεις επιλογής σχισμών λόγω των απαιτήσεων φυσικής διαφάνειας του προσαρμογέα ATA:

• Δεν μπορεί να καταλαμβάνει την θέση που βρίσκεται πλησιέστερα από το LCD
• Δεν μπορεί να καταλαμβάνει την κεντρική θέση μιας μονάδας 3 θέσεων
• Δεν μπορεί να καταλαμβάνει την πιο μακρινή θέση από την οθόνη LCD σε μονάδα 4 θέσεων

Επιβεβαιώστε τις διαθέσιμες θέσεις του ελεγκτή πριν παραγγείλετε.

Λειτουργία διακομιστή δεδομένων έναντι ενσωματωμένου Ethernet

Ορισμένοι ελεγκτές 16i-B/18i-B έχουν ενσωματωμένο Ethernet στην κύρια πλακέτα που επιτρέπει την επικοινωνία FOCAS2/Ethernet για παρακολούθηση μηχανών και ροή προγραμμάτων DNC.Αυτό δεν είναι το ίδιο με τη λειτουργία του διακομιστή δεδομένωνΤο ενσωματωμένο Ethernet από μόνο του δεν παρέχει τοπική αποθήκευση κάρτας ATA ή το πρωτόκολλο FTP του διακομιστή δεδομένων.Ένα μηχάνημα με ενσωματωμένο Ethernet μπορεί ακόμα να επωφεληθεί από το A20B-8100-0271 εάν απαιτείται μεγάλη τοπική αποθήκευση προγραμμάτων ή εάν απαιτείται λειτουργία χωρίς ροή.

Η λειτουργία διακομιστή δεδομένων απαιτεί επίσης να ενεργοποιηθεί το αντίστοιχο λογισμικό επιλογής FANUC στο FROM του CNC.η οθόνη του διακομιστή δεδομένων και οι λειτουργίες δεν θα εμφανιστούν στην διεπαφή χειριστή CNC ακόμη και με το πίνακα εγκατεστημένο.

Γενικές ερωτήσεις

Ε1: Η λειτουργία διακομιστή δεδομένων απαιτεί την ενεργοποίηση μιας επιλογής λογισμικού;

Η λειτουργία του διακομιστή δεδομένων απαιτεί το αντίστοιχο λογισμικό επιλογής να είναι ενεργοποιημένο στο FROM του CNC.η οθόνη του διακομιστή δεδομένων και οι λειτουργίες δεν θα εμφανίζονται στην διεπαφή χειριστή CNC, ακόμη και με το πίνακα φυσικά εγκατεστημένο. Ελέγξτε την οθόνη κατάστασης επιλογών συστήματος για να επιβεβαιώσετε ότι η επιλογή διακομιστή δεδομένων είναι παρούσα πριν παραγγείλετε αντικαταστατικό υλικό.

ΕΡΩΤΗΣΗ 2: Ο προσαρμογός ATA λείπει από την ανακαινισμένη πλακέτα.

Ο προσαρμογός κάρτας flash ATA συνδέεται με τη σύνδεση CNH6 στην πλακέτα A20B-8100-0271.Πρέπει να είναι συνδεδεμένο με το CNH6 πριν τοποθετηθεί η πλακέτα στην επιλογική θέση ̇ ο προσαρμογός δεν μπορεί να φτάσει μόλις τοποθετηθεί η πλακέτα. Προμηθεύστε τον κατάλληλο προσαρμογέα ATA ξεχωριστά και συνδέστε τον στον πίνακα πριν από την εγκατάσταση.

Ε3: Τι συμβαίνει εάν το πλαίσιό είναι εγκατεστημένο σε θέση κλεισίματος με περιορισμούς;

Ο προσαρμογός κάρτας ATA έχει απαιτήσεις φυσικού διαχωρισμού που έρχονται σε σύγκρουση με το σύνολο LCD ή τις παρακείμενες πλακέτες σε ορισμένες θέσεις υποδοχής.Η εγκατάσταση σε περιορισμένη θέση εμποδίζει το ελεγκτή να κλείσει σωστά ή εμποδίζει την τοποθέτηση του προσαρμογέα ATA. Επιβεβαιώστε ότι η επιτρεπόμενη θέση σχισμής είναι διαθέσιμη στον συγκεκριμένο ελεγκτή πριν από την εγκατάσταση.

Ε4: Μπορεί ο A20B-8100-0271 να χρησιμοποιηθεί σε ελεγκτή σειράς 30i ή 31i;

Ο αριθμός A20B-8100-0271 είναι για τη γενιά 15i/16i/18i/21i/0i i-series.Οι εν λόγω ελεγκτές χρησιμοποιούν τις πλακέτες επιλογής της σειράς A20B-8101 για λειτουργίες Ethernet και διακομιστή δεδομένων..

Ε5: Ποια χωρητικότητα κάρτας flash ATA είναι συμβατή;

Οι τυπικές κάρτες flash ATA εντός του εύρους χωρητικότητας που ορίζεται από την εγκατεστημένη έκδοση λογισμικού διακομιστή δεδομένων FANUC.Οι υποστηριζόμενες χωρητικότητες είναι συνήθως στην περιοχή 32MB έως 1GB ανάλογα με την έκδοση λογισμικούΤο εγχειρίδιο του χειριστή του διακομιστή δεδομένων FANUC καθορίζει τους τύπους καρτών που υποστηρίζονται και τα όρια χωρητικότητας για κάθε έκδοση λογισμικού.
