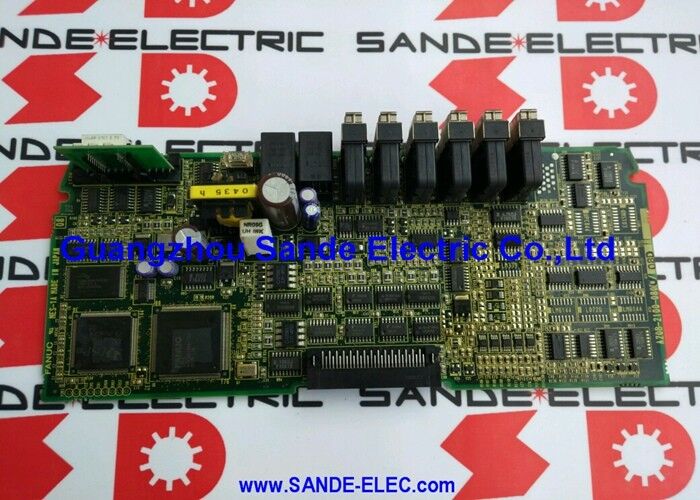

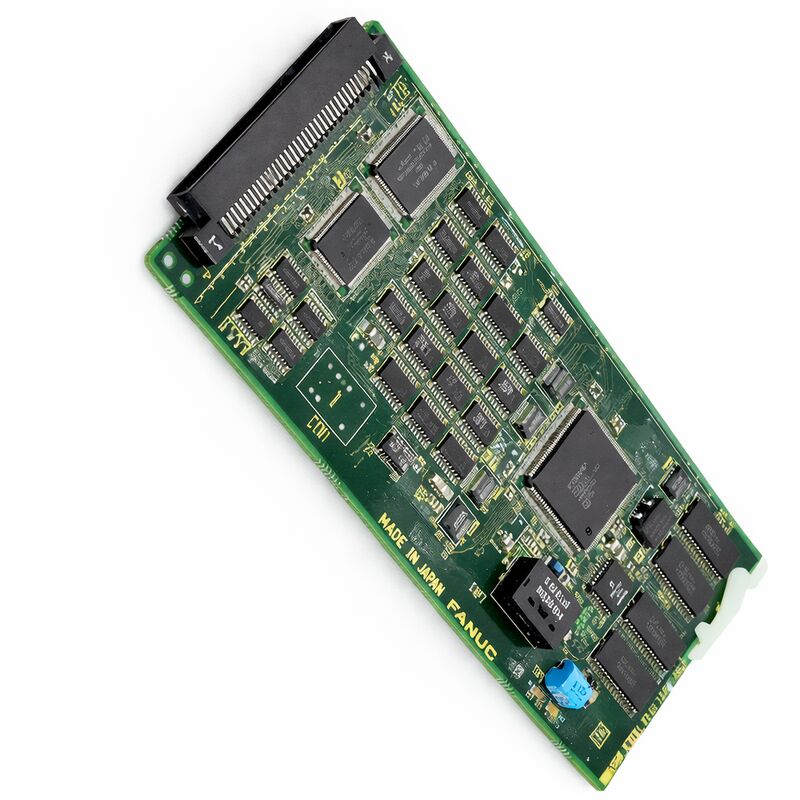

Α20Β-8001-0641 Πίνακας PCB Fanuc Α20Β80010641 Α2OB-8OOI-O64I

Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα που χρησιμοποιούνται για τη μεταφορά οχημάτων.

Πίνακας διασύνδεσης HSSB για χειριστήρια CNC της σειράς FANUC i

Κύρια περιγραφή

ΗFANUC A20B-8001-0641είναι έναΠίνακας PCB διεπαφής HSSBχρησιμοποιείται στην πλευρά CNC των χειριστήρων FANUC i-Series.16i, 18i και 21iΠλατφόρμες, τοποθεσίες στη βασική μονάδα, και περιλαμβάνει τοCOP7οπτική σύνδεση για την υψηλής ταχύτητας σειράς σύνδεσης λεωφορείου.

Σε ένα πρακτικό περιβάλλον μηχανών,Η πλακέτα αυτή επιλέγεται όταν το CNC χρειάζεται μια ειδική οπτική διαδρομή επικοινωνίας σε συμβατό προσωπικό υπολογιστή αντί για μια τυπική συστηματική σύνδεση χαμηλής ταχύτητας..

Στην αρχιτεκτονική υλικού της σειράς i, το HSSB είναι η υψηλής ταχύτητας σειριακή λεωφορεία που χρησιμοποιείται για τη μεταφορά μεγάλων ποσοτήτων δεδομένων μεταξύ του CNC και ενός υπολογιστή μέσω οπτικών ινών.

Αυτό κάνει την A20B-8001-0641 μια πλακέτα για επικοινωνία και ολοκλήρωση συστήματος και όχι για έλεγχο άξονα, ισχύ σπείρας ή μόνο λειτουργίες οθόνης.

Συνήθως εγκαθίσταται παράλληλα με το βασικό υλικό ελέγχου, όπως η κάρτα CPU, η κάρτα ελέγχου άξονα και οι ενότητες μνήμης στη κίτρινη δομή ελέγχου.

Μια πρακτική λεπτομέρεια είναι σημαντική κατά το σχεδιασμό του συστήματος: το μήκος του καλωδίου HSSB μπορεί να φθάσει έως100 μέτραόταν η εν λόγω πλακέτα διεπαφής από την πλευρά του NC συνδυάζεται με συγκεκριμένες συμβατές πλακέτες από την πλευρά του υπολογιστή.

Αυτό καθιστά τη πλακέτα χρήσιμη όχι μόνο για την ενσωμάτωση σε επίπεδο ντουλάπι, αλλά και για εγκαταστάσεις όπου προτιμάται μια καθαρή οπτική σύνδεση σε μεγαλύτερη απόσταση από τη μηχανή στον υπολογιστή.

Πίνακας παραμέτρων

Εφαρμογές

ΗΑ20Β-8001-0641είναι πιο κατάλληλο γιαΕπικοινωνία υψηλής ταχύτητας PC-CNCστα συστήματα FANUC i-Series.

Είναι κατάλληλο για μηχανές που χρειάζονται μια οπτική σύνδεση HSSB για τη μεταφορά μεγαλύτερων όγκων δεδομένων, ενσωματώνοντας λογισμικό υποστήριξης με βάση τον υπολογιστή,ή διατήρηση καθιερωμένης δομής επικοινωνίας CNC-PC χωρίς αλλαγή της αρχικής αρχιτεκτονικής ελέγχου.

Είναι επίσης πολύ κατάλληλο γιαυποστήριξη μεταρρύθμισης,Αντικατάσταση της πλακέτας στους ελέγχους 16i/18i/21i, καιεργασίες συντήρησης σε συστήματα i-Series με κίτρινο πλάνοόπου πρέπει να αποκατασταθεί η αρχική διαδρομή HSSB.

Από την άποψη της συντήρησης, αυτή η πλακέτα είναι πιο χρήσιμη όταν το υλικό CNC παραμένει λειτουργικό και το στρώμα επικοινωνίας χρειάζεται τη σωστή πλακέτα διεπαφής παρά μια ευρύτερη αλλαγή ελέγχου.

Γενικές ερωτήσεις

Ερώτηση 1: Ποιος είναι ο κύριος σκοπός του A20B-8001-0641;
Η αποστολή του είναι να παρέχει τηνΕναλλακτική επιλογή, επιτρέποντας σε ένα χειριστήριο της σειράς i FANUC να ανταλλάσσει μεγάλες ποσότητες δεδομένων με συμβατό υπολογιστή μέσω σύνδεσης οπτικών ινών.

Ε2: Αυτή είναι η επιφάνεια του HSSB από την πλευρά του υπολογιστή;
Όχι, αυτό το μοντέλο είναι τοΠίνακας διεπαφής με πλευρά NC/με πλευρά CNCΗ διάταξη HSSB χρησιμοποιεί μια πλακέτα CNC και μια ξεχωριστή πλακέτα διεπαφής PC, που συνδέονται μέσω οπτικών ινών.

Ε3: Με ποια στοιχεία ελέγχου FANUC συνδέεται συνήθως;
Συνδέεται μεΕλεγκτικά στοιχεία της σειράς i, όπως 16i, 18i και 21i, και τοποθετείται στην βασική μονάδα CNC και όχι σε ένα γενικό εξωτερικό κουτί επικοινωνίας.

Ε4: Γιατί είναι σημαντικός ο συνδετήρας COP7;
ΗCOP7Η σύνδεση είναι το σημείο οπτικής σύνδεσης που χρησιμοποιείται από την σύνδεση HSSB.Η κατάσταση των συνδέσεων και η συμβατότητα των καλωδίων επηρεάζουν άμεσα τη σταθερότητα της επικοινωνίας.

Ε5: Τι πρέπει να ελέγχεται πριν αντικατασταθεί η πλακέτα;
Επιβεβαιώστε τον ακριβή αριθμό εξαρτήματος, επαληθεύστε ότι το μηχάνημα χρησιμοποιεί πραγματικά HSSB, ελέγξτε την κατάσταση του οπτικού συνδέσμου και της ινών και ελέγξτε ότι η συνδυασμένη πλακέτα διεπαφής PC είναι συμβατή.

Δεδομένου ότι η πλακέτα αυτή ανήκει στο στρώμα επικοινωνίας, η διάγνωση σφάλματος θα πρέπει να περιλαμβάνει την πλήρη διαδρομή HSSB και όχι μόνο την κάρτα CNC.
