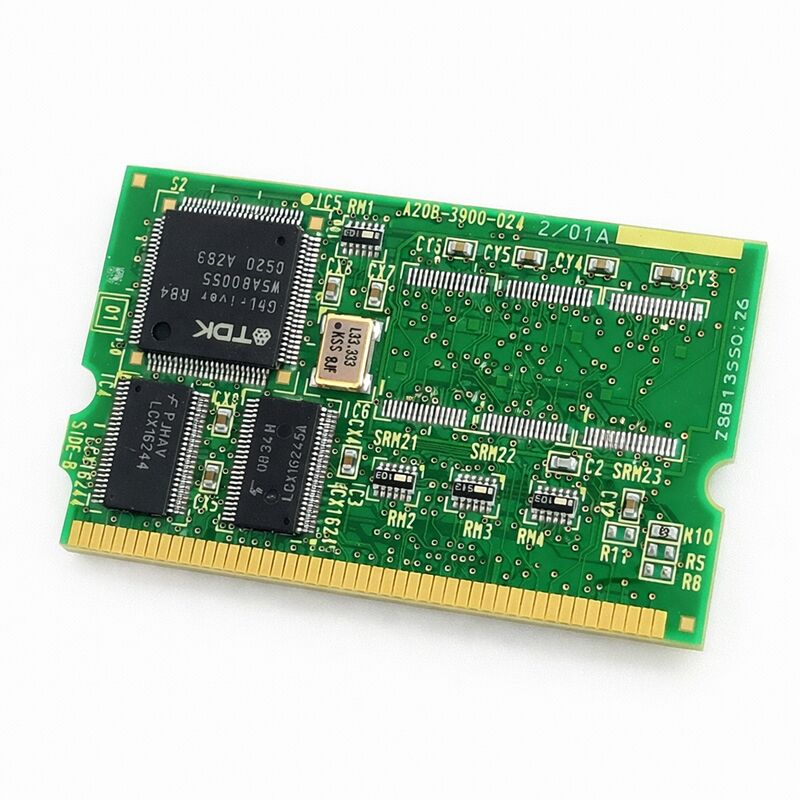

Α20Β-3900-0242 Πίνακας PCB Fanuc Α20Β39000242 Α2OB-39OO-O242

FANUC A20B-3900-0242 | Μονάδα Μνήμης SRAM — Σειρά A20B-3900, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-3900-0242

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα Μνήμης SRAM (PCB)

Σειρά Πλακέτας: A20B-3900

Συμβατά Συστήματα:Συστήματα Ελέγχου CNC FANUC

Επισκόπηση

Το A20B-3900-0242 είναι μια μονάδα μνήμης SRAM από τη σειρά A20B-3900 της FANUC. Η SRAM — Static Random Access Memory (Στατική Μνήμη Τυχαίας Προσπέλασης) — είναι η εφεδρική με μπαταρία, πτητική μνήμη στην καρδιά της αποθήκευσης ενεργών δεδομένων κάθε ελεγκτή CNC της FANUC.

Αποθηκεύει τις πληροφορίες που καθιστούν κάθε μηχανή μια συγκεκριμένη μηχανή: προγράμματα εξαρτημάτων, πίνακες αντιστάθμισης εργαλείων, ρυθμίσεις παραμέτρων, δεδομένα συντεταγμένων εργασίας και τιμές μεταβλητών μακροεντολών. Αυτά τα δεδομένα πρέπει να επιβιώνουν από διακοπές ρεύματος. Η εφεδρική μπαταρία στη μονάδα διατηρεί το περιεχόμενο της SRAM άθικτο για χρόνια μεταξύ των κύκλων τροφοδοσίας της μηχανής.

Η σειρά A20B-3900 αντιπροσωπεύει την οικογένεια μονάδων μνήμης νεότερης γενιάς της FANUC.

Αυτές οι μονάδες προσφέρουν υψηλότερη χωρητικότητα και βελτιωμένη ενσωμάτωση σε σύγκριση με προηγούμενες αρχιτεκτονικές μνήμης της FANUC.

Η παραλλαγή -0242 παρέχει την κατανομή SRAM που είναι κατάλληλη για την καθορισμένη πλατφόρμα ελεγκτή της.

Όταν αυτή η μονάδα αποτύχει — ή όταν η εφεδρική μπαταρία της εξαντληθεί και δεν αντικατασταθεί — το περιεχόμενο της SRAM χάνεται στην επόμενη διακοπή ρεύματος.

Ο ελεγκτής επανεκκινείται με κενή μνήμη. Εμφανίζει αμέσως συναγερμό. Όλα τα δεδομένα που αφορούν τη συγκεκριμένη μηχανή πρέπει να αποκατασταθούν από αντίγραφο ασφαλείας πριν η μηχανή μπορέσει να παράγει ξανά εξαρτήματα.

Βασικές Προδιαγραφές

Τι Αποθηκεύει η SRAM — Και Γιατί Είναι Σημαντικό

Κάθε πρόγραμμα που εισάγει ο χειριστής ζει στη SRAM. Κάθε μήκος εργαλείου και αντιστάθμιση ακτίνας ζει στη SRAM. Κάθε παράμετρος CNC που καθορίζει πώς κινείται η μηχανή — όρια ταχύτητας τροφοδοσίας, χρόνοι επιτάχυνσης, τιμές ρύθμισης σερβοκινητήρων, αναθέσεις I/O — ζει στη SRAM.

Η λειτουργική ταυτότητα της μηχανής περιέχεται εξ ολοκλήρου σε αυτή τη μνήμη.

Αυτό δεν είναι το ίδιο με το λογισμικό συστήματος. Το λογισμικό συστήματος ζει στη FROM (Flash ROM) — μια ξεχωριστή, μη πτητική αποθήκευση που δεν χρειάζεται μπαταρία και δεν αλλάζει κατά την κανονική χρήση της μηχανής. Η SRAM είναι το επίπεδο μνήμης εργασίας πάνω από τη FROM.

Είναι εκεί που βρίσκονται τα δεδομένα που αφορούν το εργοστάσιο, τη μηχανή και την εργασία.

Η απώλεια της SRAM δεν καταστρέφει το υλικό του CNC.

Τα ηλεκτρονικά είναι εντάξει. Αλλά χωρίς δεδομένα SRAM, ο ελεγκτής δεν έχει διαμόρφωση. Δεν γνωρίζει τα όρια κίνησης της μηχανής, τη βιβλιοθήκη εργαλείων της ή ποια προγράμματα να εκτελέσει. Όλα πρέπει να εισαχθούν ξανά ή να αποκατασταθούν από ένα αρχείο αντιγράφου ασφαλείας πριν η μηχανή είναι ξανά χρησιμοποιήσιμη.

Αυτό καθιστά την πρακτική αντιγράφων ασφαλείας — και την κατάσταση της εφεδρικής μπαταρίας — κρίσιμα σημαντικά θέματα συντήρησης.

Εφεδρική Μπαταρία — Το Απαραίτητο Αντικείμενο Συντήρησης

Η SRAM σε αυτή τη μονάδα τροφοδοτείται από μια ειδική εφεδρική μπαταρία όταν η μηχανή είναι απενεργοποιημένη.

Η μπαταρία είναι ένας πεπερασμένος πόρος. Έχει τυπική διάρκεια ζωής που ποικίλλει ανάλογα με τις συνθήκες αποθήκευσης, αλλά γενικά καλύπτει αρκετά χρόνια σε κανονική λειτουργία της μηχανής.

Όταν η τάση της μπαταρίας πέσει κάτω από το όριο διατήρησης της SRAM, τα δεδομένα χάνονται την επόμενη φορά που θα απενεργοποιηθεί η μηχανή.

Ο ελεγκτής FANUC εκδίδει συναγερμό χαμηλής μπαταρίας πριν η μπαταρία φτάσει στο σημείο βλάβης.

Αυτός ο συναγερμός είναι το σήμα αντικατάστασης. Μην τον αγνοήσετε, μην τον απορρίψετε χωρίς να αντικαταστήσετε την μπαταρία, και μην απενεργοποιήσετε τη μηχανή πριν γίνει η αντικατάσταση. Μόλις εμφανιστεί ο συναγερμός, το παράθυρο για ασφαλή αντικατάσταση είναι ανοιχτό — αλλά είναι πεπερασμένο.

Η αντικατάσταση της μπαταρίας με ενεργοποιημένη τροφοδοσία είναι η σωστή διαδικασία στα περισσότερα συστήματα FANUC.

Αυτό διατηρεί το περιεχόμενο της SRAM ζωντανό κατά την εναλλαγή. Επαληθεύστε την τεκμηρίωση συντήρησης της μηχανής για τη σωστή διαδικασία πριν ξεκινήσετε.

Αντίγραφα Ασφαλείας Δεδομένων — Πριν από Οποιαδήποτε Εργασία στη Μονάδα

Οποιαδήποτε εργασία στη μονάδα μνήμης ξεκινά με ένα αντίγραφο ασφαλείας δεδομένων. Πλήρες αντίγραφο ασφαλείας παραμέτρων, αντίγραφο ασφαλείας προγραμμάτων, αντίγραφο ασφαλείας δεδομένων εργαλείων, αντίγραφο ασφαλείας μεταβλητών μακροεντολών — κάθε κατηγορία δεδομένων SRAM πρέπει να καταγραφεί σε κάρτα μνήμης ή εξωτερική αποθήκευση πριν αγγιχτεί η μονάδα.

Ένα αντίγραφο ασφαλείας που λήφθηκε πέντε λεπτά πριν από μια εναλλαγή μονάδας αξίζει πολύ περισσότερο από ένα που λήφθηκε έξι μήνες πριν, αν κάτι αλλάξει.

Η οθόνη εκκίνησης του ελεγκτή FANUC παρέχει τα εργαλεία αντιγράφων ασφαλείας.

Το ίδιο και η λειτουργία BOOT που είναι διαθέσιμη στους περισσότερους ελεγκτές. Μορφοποιήστε μια κάρτα μνήμης, ξεκινήστε το αντίγραφο ασφαλείας, επαληθεύστε ότι τα αρχεία είναι παρόντα και έχουν μέγεθος μηδενικό, και στη συνέχεια προχωρήστε στην εργασία της μονάδας.

Συχνές Ερωτήσεις

Ε1: Ο ελεγκτής εμφανίζει συναγερμό ισοτιμίας SRAM κατά την εκκίνηση. Τι σημαίνει αυτό και τι πρέπει να ελεγχθεί πρώτα;

Ένας συναγερμός ισοτιμίας SRAM υποδεικνύει ότι ο ελεγκτής εντόπισε κατεστραμμένα δεδομένα στη SRAM — το αποθηκευμένο περιεχόμενο δεν ταιριάζει με τις τιμές ελέγχου σφαλμάτων του. Ελέγξτε πρώτα την τάση της εφεδρικής μπαταρίας. Μια εξαντλημένη μπαταρία είναι η πιο συνηθισμένη αιτία.

Εάν η μπαταρία είναι αδύναμη, αντικαταστήστε την και αποκαταστήστε από αντίγραφο ασφαλείας. Εάν η μπαταρία είναι καλή, η ίδια η μονάδα μπορεί να έχει βλάβη υλικού και θα πρέπει να αντικατασταθεί αφού επιβεβαιωθεί ότι υπάρχει διαθέσιμο αντίγραφο ασφαλείας.

Ε2: Εμφανίστηκε ο συναγερμός μπαταρίας. Πόσο επειγόντως πρέπει να αντιμετωπιστεί;

Αντιμετωπίστε το πριν από την επόμενη προγραμματισμένη απενεργοποίηση της μηχανής. Ο συναγερμός εμφανίζεται ενώ η μπαταρία έχει ακόμα αρκετή φόρτιση για να διατηρήσει τη SRAM — αλλά αυτό το περιθώριο στενεύει με την πάροδο του χρόνου. Προγραμματίστε την αντικατάσταση εντός της τρέχουσας βάρδιας ή το αργότερο στο επόμενο παράθυρο συντήρησης.

Μην προγραμματίζετε μια διακοπή λειτουργίας όλη τη νύχτα χωρίς πρώτα να αντικαταστήσετε την μπαταρία ή να πάρετε ένα νέο αντίγραφο ασφαλείας.

Ε3: Μετά την αντικατάσταση της μονάδας SRAM, η μηχανή εμφανίζει συναγερμό "PARAMETER ENABLE" και όλες οι παράμετροι φαίνονται μηδενικές. Τι συνέβη;

Μια νέα μονάδα εγκαθίσταται κενή. Όλα τα δεδομένα SRAM — παράμετροι, προγράμματα, αντιστάθμιση — απουσιάζουν. Αυτό είναι αναμενόμενο. Αποκαταστήστε το πλήρες σύνολο παραμέτρων από αντίγραφο ασφαλείας χρησιμοποιώντας τη λειτουργία αποκατάστασης της οθόνης εκκίνησης.

Εάν δεν υπάρχει πρόσφατο αντίγραφο ασφαλείας, οι παράμετροι πρέπει να εισαχθούν ξανά χειροκίνητα από την τεκμηρίωση της μηχανής ή από εκτύπωση παραμέτρων.

Ποτέ μην λειτουργείτε μια μηχανή χωρίς να επαληθεύσετε την ορθότητα των παραμέτρων μετά την αντικατάσταση μιας μονάδας μνήμης.

Ε4: Μπορούν οι μονάδες SRAM από τη σειρά A20B-3900 να εναλλάσσονται μεταξύ διαφορετικών παραλλαγών αριθμών εξαρτημάτων;

Διαφορετικές παραλλαγές στην οικογένεια μονάδων SRAM A20B-3900 φέρουν διαφορετικές κατανομές χωρητικότητας και μπορεί να ταιριάζουν με διαφορετικές πλατφόρμες ελεγκτών. Η εναλλαξιμότητα δεν είναι εγγυημένη μεταξύ των παραλλαγών με επίθημα.

Αντιστοιχίστε πάντα τον ακριβή αριθμό εξαρτήματος της μονάδας αντικατάστασης με αυτόν που αφαιρείται.

Μια αναντιστοιχία χωρητικότητας μπορεί να προκαλέσει συναγερμό στον ελεγκτή ή απρόβλεπτη συμπεριφορά μετά την εγκατάσταση.

Ε5: Πόσο καιρό μπορεί μια αφαιρεθείσα A20B-3900-0242 να διατηρήσει τα δεδομένα της σε αποθήκευση;

Χωρίς ενεργή πηγή τροφοδοσίας, η δική της μπαταρία της μονάδας διατηρεί τα δεδομένα SRAM κατά την αποθήκευση.

Μια υγιής μπαταρία σε μια αποθηκευμένη μονάδα διατηρεί δεδομένα για χρόνια. Ωστόσο, η μπαταρία αποφορτίζεται κατά την αποθήκευση, όπως και κατά τη λειτουργία — απλώς πιο αργά εάν η θερμοκρασία αποθήκευσης είναι χαμηλή.

Εάν μια μονάδα αποθηκεύεται ως προ-φορτωμένο εφεδρικό, ελέγξτε την κατάσταση της μπαταρίας της πριν βασιστείτε σε αυτήν για μια εναλλαγή.

Μια μονάδα με καλή μπαταρία και πρόσφατα δεδομένα αντιγράφων ασφαλείας είναι ένα πολύτιμο εφεδρικό. ένα με εξαντλημένη μπαταρία είναι απλώς υλικό.
