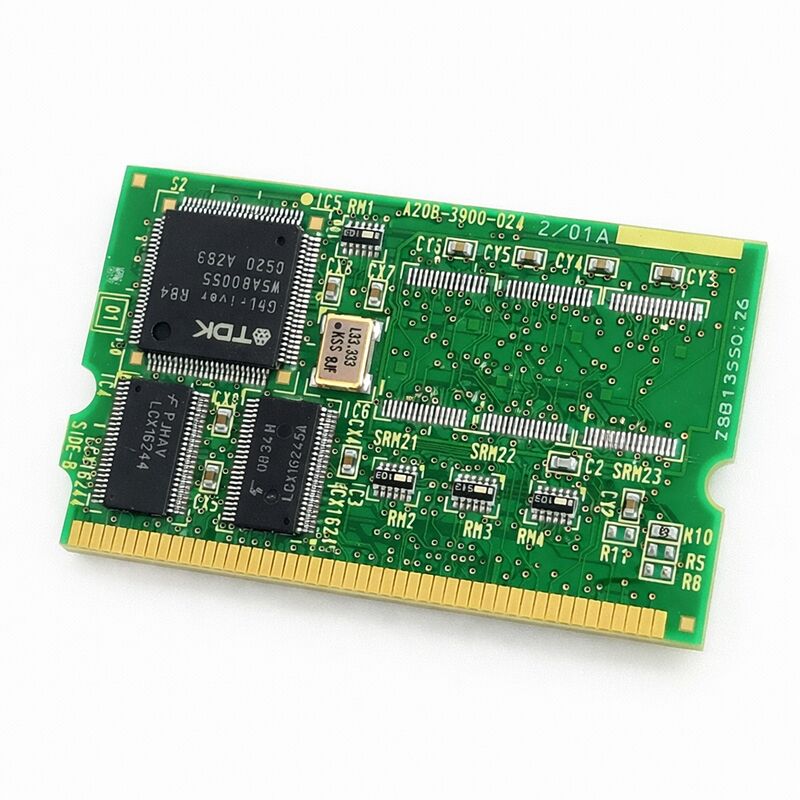

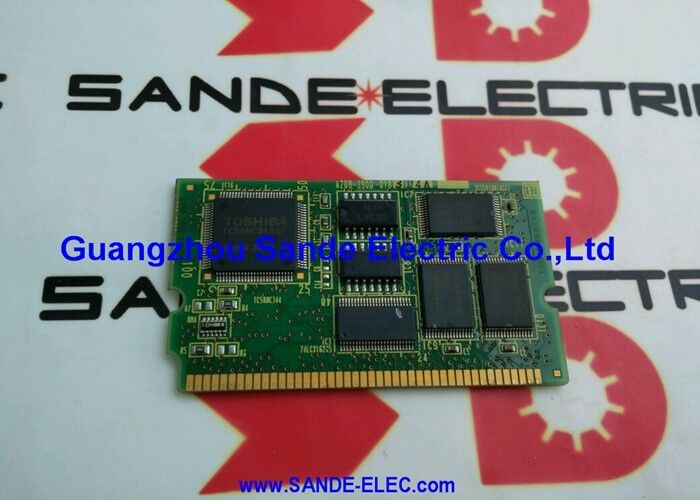

Α20Β-3900-0241 Πίνακας PCB Fanuc Α20Β39000241 Α2OB-39OO-O24I

FANUC A20B-3900-0241∙ 128 MB FROM / 2 MB SRAM Μονάδα B2

Αριθμός μέρους:Α20Β-3900-0241

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα μνήμης FROM / SRAM (PCB)

Ονομασία:Μονάδα Β2

Από ταυτότητα:Ε4

Σημείωση:04

Σύνοψη

Ο A20B-3900-0241 είναι η παραλλαγή B2 του 128 MB FROM / 2 MB SRAM μνήμης της FANUC, το αντίστοιχο του B1 (A20B-3900-0240), με την κατανομή SRAM να διπλασιάζεται από 1 MB σε 2 MB.

Επιβεβαιώνεται για χρήση στα συστήματα FANUC 0i-D CNC, μεταξύ άλλων, και διαδραματίζει τον ίδιο θεμελιώδη ρόλο με κάθε άλλη μονάδα της σειράς A20B-3900:παρέχοντας τη μη πτητική και την πτητική μνήμη που υποστηρίζεται από μπαταρία από την οποία εξαρτάται ο ελεγκτής για τη διατήρηση του λογισμικού και των δεδομένων χρόνου εκτέλεσης.

128 MB Flash ROM υποστηρίζει πλήρως φορτωμένες ρυθμίσεις FANUC CNC.

Το λογισμικό συστήματος, το λογισμικό servo, τα προγράμματα σκάλας PMC, τα πακέτα επιλογών και το καθορισμένο από τον χρήστη λογισμικό βρίσκονται όλα στο FROM.

Το FROM στο A20B-3900-0241 αποθηκεύει όλα αυτά σε κύκλους ρεύματος χωρίς να απαιτείται μπαταρία Flash ROM είναι εγγενώς μη πτητική.

Ο ελεγκτής διαβάζει το FROM κατά την ενεργοποίηση και φορτώνει το περιεχόμενό του στη λειτουργική μνήμη.Το FROM ID E4 και το SRAM ID 04 προσδιορίζουν τη διαμόρφωση μνήμης αυτής της μονάδας στα συστήματα διάγνωσης και διαμόρφωσης της FANUC..

Το επιπλέον 1 MB SRAM σε σχέση με την παραλλαγή B1 φιλοξενεί εφαρμογές με μεγαλύτερα σύνολα παραμέτρων, διευρυμένες απαιτήσεις αποθήκευσης προγραμμάτων,ή μεγαλύτερη χρήση των προαιρετικών λειτουργιών διαχείρισης δεδομένων της FANUC.

Σε συστήματα στα οποία το B2 έχει τοποθετηθεί σε εργοστάσιο, η αντικατάσταση με B1 μπορεί να έχει ως αποτέλεσμα ανεπαρκή SRAM για το ρυθμισμένο σύνολο επιλογών.

Βασικές προδιαγραφές

Τι κάνουν το FROM και το SRAM

Το Flash ROM δεν χρειάζεται μπαταρία. Τα δεδομένα που περιέχει παραμένουν ανεξάρτητα από την κατάσταση ισχύος. Αυτό είναι το σωστό μέρος για οτιδήποτε δεν θα πρέπει να αλλάξει κατά τη διάρκεια της κανονικής λειτουργίας:το λογισμικό ελέγχου με ελεγκτή, ο χρόνος εκτέλεσης της σκάλας PMC και το λογισμικό επιλογών ειδικής εφαρμογής.

Φορτίζονται μία φορά με την ενεργοποίηση και τρέχουν από τη μνήμη RAM μέχρι τον επόμενο κύκλο ισχύος.

Η SRAM είναι διαφορετική. Είναι ασταθής ̇ ξεχνά το περιεχόμενό της όταν κόβεται το ρεύμα, εκτός αν μια εφεδρική μπαταρία την κρατά ζωντανή.

Η SRAM περιέχει τα δεδομένα που αλλάζουν κατά τη διάρκεια της λειτουργίας του μηχανήματος: παραμέτρους που ορίζονται από τον χειριστή του μηχανήματος ή τον μηχανικό εξυπηρέτησης, αποθηκευμένα προγράμματα επεξεργασίας, δεδομένα ενεργού εργαλείου, πίνακες αντιστάθμισης σφαλμάτων πεδίου.

Η εφεδρική μπαταρία είναι ένα στοιχείο συντήρησης, έχει διάρκεια ζωής και πρέπει να αντικαθίσταται περιοδικά πριν αποτύχει σιωπηλά.

Η μνήμη SRAM των 2 MB στην ενότητα B2 έχει μεγαλύτερη σημασία σε συστήματα που υπερβαίνουν τα όρια των 1 MB.

Ένας ελεγκτής που εκτελεί μία λειτουργία CNC με μια μικρή βιβλιοθήκη προγραμμάτων και ένα ελάχιστο σύνολο παραμέτρων μπορεί να μην παρατηρήσει ποτέ τη διαφορά.

Ένας ελεγκτής που διαχειρίζεται ένα μεγάλο κέντρο επεξεργασίας με εκατοντάδες αποθηκευμένα προγράμματα, μια εκτεταμένη βάση δεδομένων διαχείρισης ζωής εργαλείου και ένα πλήρες πλήθος επιλογών θα βρει πολύτιμο το κενό.

Πλατφόρμα FANUC 0i-D

Το FANUC 0i-D είναι μια ευρέως χρησιμοποιούμενη πλατφόρμα CNC μεσαίας εμβέλειας.

Το 0i-D έφερε σημαντικές βελτιώσεις ικανότητας σε σχέση με τους προκατόχους του ∙ υψηλότεροι αριθμοί άξονων, νανοδιαστολή, βελτιωμένες επιδόσεις σερβο, και ευρύτερη διαθεσιμότητα επιλογών.

Οι ελεγκτές αυτής της γενιάς εξακολουθούν να βρίσκονται σε ενεργή παραγωγή παγκοσμίως και οι μονάδες FROM/SRAM τους αποτελούν αντικείμενα ενεργού συντήρησης.

Επιβεβαιώνεται το A20B-3900-0241 για εγκαταστάσεις 0i-D.

Οι αναγνωριστικοί FROM ID E4 και SRAM ID 04 συνδέουν τη μονάδα με τη συγκεκριμένη διαμόρφωση μνήμης που χρησιμοποιεί η πλατφόρμα 0i-D σε αυτό το εύρος χωρητικότητας.

Οι εν λόγω αναγνωριστικοί αριθμοί εμφανίζονται στα διαγνωστικά διαμόρφωσης του ελεγκτή. Η επαλήθευσή τους μετά την εγκατάσταση επιβεβαιώνει ότι ο ελεγκτής αναγνώρισε σωστά τη νέα μονάδα.

Διαδικασία μετά την εγκατάσταση

Η αντικατάσταση του A20B-3900-0241 επαναφέρει το λογισμικό και τα δεδομένα του ελεγκτή σε κενή κατάσταση.

Ό,τι υπήρχε στην προηγούμενη ενότητα ∙ λογισμικό συστήματος, παραμέτρους, προγράμματα, δεδομένα αντιστάθμισης ∙ έχει χαθεί.

Η σωστή ακολουθία αποκατάστασης: φορτώστε πρώτα το λογισμικό FROM, μετά τις παραμέτρους, μετά τα προγράμματα και τα δεδομένα χρήστη.Η προσπάθεια φόρτωσης παραμέτρων πριν από την εγκατάσταση της σωστής έκδοσης λογισμικού μπορεί να προκαλέσει συναγερμούς ασυμφωνίας λογισμικού.

Ελέγξτε την έκδοση λογισμικού μετά την εγκατάσταση FROM και επιβεβαιώστε ότι ταιριάζει με την αναμενόμενη έκδοση του αντιγράφων ασφαλείας πριν από την φόρτωση των παραμέτρων.

Ελέγξτε το FROM ID και το SRAM ID στην διαγνωστική οθόνη του ελεγκτή μετά την εγκατάσταση.

Ε4 και 04 αντίστοιχα επιβεβαιώνουν ότι αναγνωρίζεται η σωστή μονάδα.

Εάν τα αναγνωριστικά δεν εμφανίζονται όπως αναμένεται, εξετάζεται η κατάσταση του καθίσματος και της σύνδεσης του ενότητας πριν συμπεραστεί ότι το ενότητα είναι ελαττωματικό.

Γενικές ερωτήσεις

Ερώτηση 1: Μετά την εγκατάσταση του A20B-3900-0241, ο ελεγκτής εμφανίζει συναγερμό διαμόρφωσης ROM.

Αυτός ο συναγερμός εμφανίζεται συνήθως όταν ο ελεγκτής δεν μπορεί να διαβάσει το FROM σωστά ή όταν το FROM ID δεν ταιριάζει με την αναμενόμενη διαμόρφωση του ελεγκτή.

Επιβεβαιώστε ότι η μονάδα είναι πλήρως καθισμένη.

Εάν το σύστημα έχει τοποθετηθεί σωστά και ο συναγερμός εξακολουθεί να λειτουργεί, επαληθεύεται ότι ο αριθμός τμήματος του μοντέλου είναι ορθός για τον τύπο του εγκατεστημένου ελεγκτή.

Το FROM ID E4 θα πρέπει να εμφανίζεται στα διαγνωστικά στοιχεία διαμόρφωσης συστήματος του ελεγκτή μόλις αναγνωριστεί σωστά η μονάδα.

Ε2: Μπορεί το A20B-3900-0241 να αντικαταστήσει το A20B-3900-0240 (B1) σε ένα μηχάνημα αρχικά εξοπλισμένο με το B1;

Γενικά ναι ∙ το B2 παρέχει τα ίδια 128 MB FROM με το B1, με πρόσθετη SRAM.

Ένα σύστημα αρχικά εξοπλισμένο με B1 δεν θα βλάπτεται από την επιπλέον SRAM του B2.

Επιβεβαιώστε με την τεκμηρίωση της μηχανής ότι το μοντέλο ελεγκτή αποδέχεται τόσο το B1 όσο και το B2.

Βάλε όλα τα λογισμικά και τις παραμέτρους κανονικά μετά την αντικατάσταση.

Ε3: Τα προγράμματα σκάλας PMC αποθηκεύονται σε FROM ή SRAM;

Τα προγράμματα της σκάλας PMC αποθηκεύονται στο FROM (μη πτητικό).

Ωστόσο, οι παράμετροι PMC και ορισμένες μεταβλητές δεδομένων PMC διατηρούνται σε SRAM (υποστηριζόμενες από μπαταρία).

Τόσο το FROM όσο και το SRAM πρέπει να αποκατασταθούν σωστά μετά την αντικατάσταση της μονάδας για να λειτουργήσει κανονικά το PMC.

Επαναφορτώστε τη σκάλα μέσω της διαδικασίας αποκατάστασης λογισμικού FROM και επαναφέρετε τις παραμέτρους PMC ξεχωριστά.

Ε4: Η SRAM εμφανίζεται άδεια μετά την εγκατάσταση, αλλά η FROM φορτώθηκε σωστά.

Το περιεχόμενο του FROM αποκαταστάθηκε μέσω της διαδικασίας φόρτωσης λογισμικού,αλλά τα δεδομένα SRAM ∙ παραμέτρους και προγράμματα ∙ πρέπει να φορτώνονται ξεχωριστά μέσω της διαδικασίας αποκατάστασης παραμέτρου και προγράμματος.

Αυτό είναι ένα φυσιολογικό, αναμενόμενο βήμα στην αντικατάσταση της μονάδας.

Ε5: Πώς επιβεβαιώνω το FROM ID και το SRAM ID μετά την εγκατάσταση του A20B-3900-0241;

Πρόσβαση στην οθόνη διαγνωστικής λειτουργίας του συστήματος στον ελεγκτή FANUC, η οποία συνήθως βρίσκεται στο μενού Σύστημα / Διαμόρφωση.

Το FROM ID και το SRAM ID εμφανίζονται στη σύνοψη διαμόρφωσης υλικού του ελεγκτή.

Για το A20B-3900-0241, το FROM ID θα πρέπει να διαβάζεται ως E4 και το SRAM ID ως 04.
