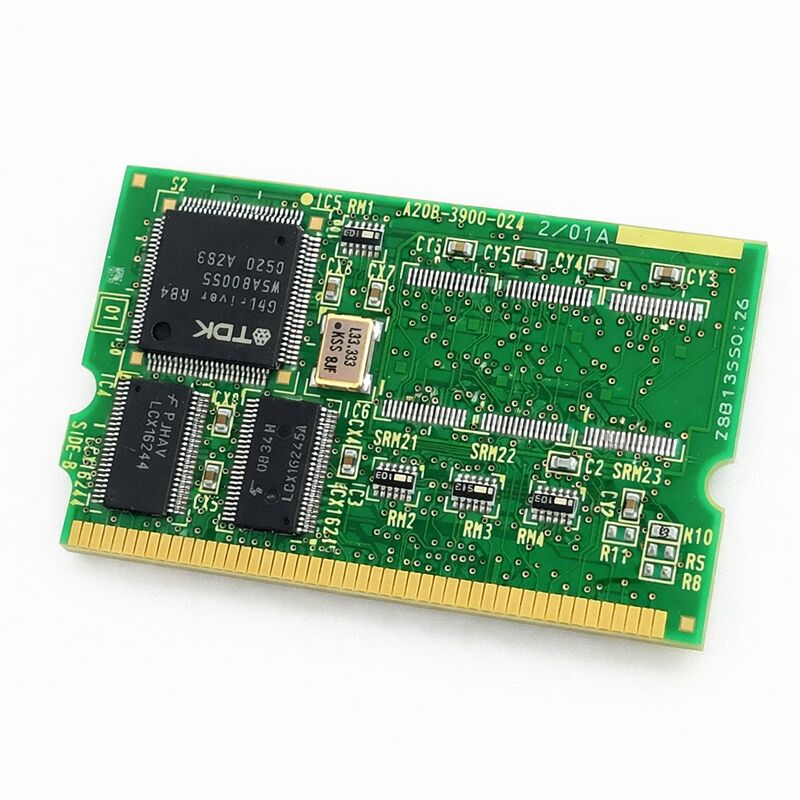

Α20Β-3900-0240 Fanuc PCB Board Α20Β39000240 Α2OB-39OO-O24O

FANUC A20B-3900-0240∙ 128 MB FROM / 1 MB SRAM Μονάδα B1

Αριθμός μέρους:Α20Β-3900-0240

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα μνήμης FROM / SRAM (PCB)

Ονομασία:Μονάδα Β1

Σύνοψη

Η A20B-3900-0240 είναι η μονάδα SRAM 128 MB FROM / 1 MB της FANUC, που έχει οριστεί ως η παραλλαγή B1 στη σειρά A20B-3900.

It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.

Η ικανότητα αυτή αντανακλά την κλίμακα των συστημάτων που υποστηρίζει η ενότητα αυτή: μεγάλοι χειριστές FANUC CNC και χειριστές ρομπότ που εκτελούν πολύπλοκες ρυθμίσεις λογισμικού με βαριά φόρτιση επιλογών.

Κάθε κύκλος ισχύος, το σύστημα διαβάζει το περιεχόμενο του FROM και το φορτώνει στη λειτουργική μνήμη.Το FROM σε αυτή τη μονάδα δεν χάνει ποτέ το περιεχόμενό του μέσω διακοπής ∙ αυτή είναι η θεμελιώδης φύση της Flash ROM..

Μια κενή ή λανθασμένα φορτωμένη μονάδα δεν θα εκτελέσει τον ελεγκτή.

Αυτός είναι ο λόγος για τον οποίο η επανεγκατάσταση αρχείων FROM μετά την αντικατάσταση της πλακέτας είναι υποχρεωτικό βήμα, όχι προαιρετικό.

Η μνήμη SRAM 1 MB σε αυτή τη μονάδα είναι μια πτητική μνήμη που υποστηρίζεται από μπαταρία και περιέχει δεδομένα που παράγει ο ελεγκτής κατά τη διάρκεια της λειτουργίας: ενεργές παραμέτρους, μεταβλητές χρόνου εκτέλεσης,και άλλες πληροφορίες κατάστασης που πρέπει να επιβιώσουν σε σύντομες διακοπές παροχής ρεύματος, αλλά διατηρούνται από την εφεδρική μπαταρία κατά την πλήρη απενεργοποίησηΗ χωρητικότητα SRAM 1 MB ταιριάζει σε συστήματα με μέτρια σύνολα παραμέτρων.

Όταν απαιτείται μεγαλύτερη αποθήκευση παραμέτρων, η παραλλαγή B2 (A20B-3900-0241, με SRAM 2 MB) εξυπηρετεί την ανάγκη αυτή.

Βασικές προδιαγραφές

Από την χωρητικότητα Γιατί 128 MB έχει σημασία

Το άλμα από 32 MB ή 64 MB σε 128 MB FROM δεν είναι αυθαίρετο.

Το λογισμικό βασικού συστήματος παίρνει ένα μέρος του FROM.

Κάθε επιλογή που φορτώνεται στον ελεγκτή ∙ εκτελεστή μακροεντολών, λειτουργίες προγραμματισμού συνομιλίας, πρόσθετα πακέτα γλωσσών, προσαρμοσμένοι κύκλοι, διευρυμένη χωρητικότητα PMC ∙ καταναλώνει περισσότερο χώρο FROM.Συστήματα ρομπότ φορτώνουν λογισμικό ρομπότ, βιβλιοθήκες οραμάτων, πακέτα ελέγχου δύναμης και άλλο λογισμικό ειδικό για την εφαρμογή.

Ένας ελεγκτής που εκτελεί μια βασική διαμόρφωση εκτελείται άνετα σε 32 MB ή 64 MB.

Ένας ελεγκτής με πολλές επιλογές, μια μεγάλη σκάλα PMC, και εκτεταμένο λογισμικό χρήστη ωθεί προς και πέρα από αυτά τα όρια.

Το 128 MB FROM του A20B-3900-0240 εξαλείφει αυτόν τον περιορισμό.

Απαιτούμενη επαναφόρτωση δεδομένων

Η εγκατάσταση ενός νέου A20B-3900-0240 εγκαθιστά μια κενή μονάδα. Χωρίς λογισμικό, χωρίς παραμέτρους, χωρίς προγράμματα. Όλα πρέπει να επαναφορτωθούν πριν το μηχάνημα ή το ρομπότ μπορεί να λειτουργήσει.

Αυτό δεν είναι ένα ασήμαντο βήμα.

Τα αρχεία FROM πρέπει να φορτώνονται χρησιμοποιώντας την κατάλληλη διαδικασία εκκίνησης FANUC. Οι παραμέτροι CNC πρέπει να αποκαθίστανται από ένα αντίγραφο ασφαλείας παραμέτρων.

Πρέπει να επαναφορτωθούν τα προγράμματα σκάλας PMC. Τα προγράμματα χρήστη, τα δεδομένα εργαλείου και οποιαδήποτε άλλα αποθηκευμένα δεδομένα πρέπει να αποκατασταθούν.

Κάθε κατηγορία δεδομένων χρησιμοποιεί μια διαφορετική διαδρομή αποκατάστασης. Η σειρά έχει σημασία. Συμπληρώστε την εγκατάσταση λογισμικού πριν από την φόρτωση παραμέτρων και επιβεβαιώστε την ακεραιότητα του λογισμικού πριν από την φόρτωση παραμέτρων.

Το αντίγραφο ασφαλείας που τροφοδοτεί αυτή την αποκατάσταση πρέπει να είναι τρέχον και πλήρες.

Η διατήρηση ενός επαληθευμένου, πλήρους αντιγράφησης ασφαλείας, που ενημερώνεται μετά από οποιαδήποτε αλλαγή του συστήματος, είναι ο μόνος τρόπος για να γίνει η αντικατάσταση της πλακέτας απλή.

Β1 έναντι Β2 Επιλογή της σωστής παραλλαγής

Οι ονομασίες της σειράς A20B-3900 B1 και B2 υποδηλώνουν την χωρητικότητα SRAM. Οι ενότητες B1 φέρουν 1 MB SRAM. Οι ενότητες B2 φέρουν 2 MB SRAM.

Η χωρητικότητα του FROM είναι η ίδια. Η διαφορά εμφανίζεται στο πόσο διαθέσιμη είναι η αποθήκευση πτητικών παραμέτρων.

Τα περισσότερα συστήματα FANUC CNC λειτουργούν άνετα σε μνήμη SRAM 1 MB.ή μεγάλου αριθμού αποθηκευμένων προγραμμάτων, ωφελούνται από το επιπλέον 1 MB που προσφέρει η παραλλαγή Β2.

Η τεκμηρίωση του ελεγκτή ή η ετικέτα της αρχικής μονάδας επιβεβαιώνει ποια παραλλαγή ήταν εγκατεστημένη στο εργοστάσιο.

Γενικές ερωτήσεις

Ερώτηση 1: Ο ελεγκτής δεν θα ξεκινήσει μετά την εγκατάσταση του A20B-3900-0240. Ποια είναι η πιο πιθανή αιτία;

Το περιεχόμενο του FROM είναι κενό σε μια νέα ενότητα.

Πρόσβαση στην οθόνη εκκίνησης του FANUC (κρατήστε πατημένα συγκεκριμένα πλήκτρα κατά τη διάρκεια της ενεργοποίησης) και φόρτωση του λογισμικού συστήματος μέσω κάρτας μνήμης ή USB.Ο ελεγκτής πρέπει να ξεκινά κανονικά..

Ε2: Είναι ο A20B-3900-0240 εναλλάξιμος με τον A20B-3900-0241 (B2);

Μοιράζονται την ίδια χωρητικότητα 128 MB FROM. Η διαφορά είναι η SRAM: B1 έχει 1 MB, B2 έχει 2 MB.

Ένα B2 μπορεί συχνά να αντικαταστήσει ένα B1 χωρίς να δημιουργηθεί κανένα πρόβλημα. Ένα B1 που αντικαθιστά ένα B2 μπορεί να προκαλέσει προβλήματα εάν το σύστημα έχει ρυθμιστεί να χρησιμοποιεί την πλήρη χωρητικότητα SRAM 2 MB.

Ελέγξτε την απαίτηση από την τεκμηρίωση του ελεγκτή πριν από την αντικατάσταση.

Ε3: Ποια δεδομένα πρέπει να επαναφορτώνονται μετά την αντικατάσταση του A20B-3900-0240;

Όλα τα αρχεία FROM (λογισμικό συστήματος, λογισμικό επιλογής, σκάλα PMC), όλες οι παραμέτρους CNC, όλα τα αποθηκευμένα προγράμματα και όλα τα δεδομένα χρήστη.

Ο καθένας έχει ξεχωριστή διαδρομή φόρτωσης.

Μην παραλείψετε το βήμα του λογισμικού - Οι παραμέτροι που φορτώνονται χωρίς το σωστό λογισμικό ενδέχεται να δημιουργήσουν συναγερμούς ή να μην φορτώνονται σωστά.

ΕΡ4: Η μπαταρία SRAM είναι νεκρή.

Το τμήμα FROM είναι άθικτο, ανεξάρτητα από την κατάσταση της μπαταρίας, είναι μη πτητικό.

Το τμήμα SRAM θα έχει χάσει το περιεχόμενό του κατά τη διάρκεια οποιασδήποτε εκδήλωσης διακοπής ρεύματος μετά την αποτυχία της μπαταρίας.

Η ίδια η πλακέτα είναι λειτουργική, μόνο τα δεδομένα SRAM απαιτούν αποκατάσταση.

Ε5: Πώς θα πρέπει να χειρίζεται το A20B-3900-0240 κατά την εγκατάσταση;

Χρησιμοποιήστε αντιστατικές προφυλάξεις.

Χρησιμοποιείστε μόνο τις άκρες, αποφεύγετε να αγγίζετε ίχνη κυκλωμάτων ή τσιπ.

Επιβεβαιώστε ότι η μονάδα είναι πλήρως τοποθετημένη στον συνδετήρα της μετά την εγκατάσταση ∙ μια εν μέρει τοποθετημένη μονάδα μπορεί να προκαλέσει διαλείπουσα σφάλματα και όχι καθαρή βλάβη, καθιστώντας δύσκολη τη διάγνωση.
