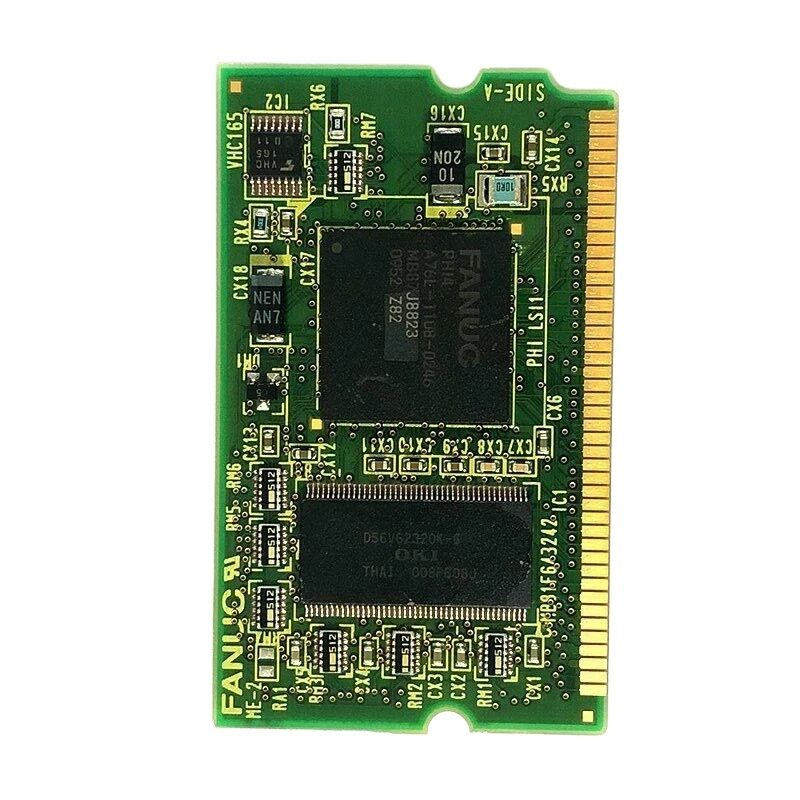

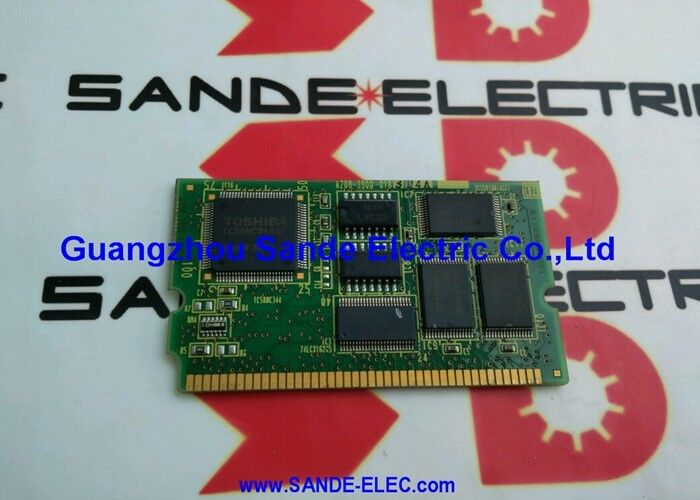

Α20Β-3900-0200 Fanuc PCB Board Α20Β39000200 Α2OB-39OO-O2OO

FANUC A20B-3900-0200 | Μονάδα PMC — Σειρά 30i/31i/32i, Μηχανή A5, Ιαπωνικής Προέλευσης

Αριθμός Εξαρτήματος: A20B-3900-0200

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονάδα PMC (Πλακέτα Ελεγκτή Προγραμματιζόμενης Μηχανής)

Επισκόπηση

Το A20B-3900-0200 είναι η μονάδα PMC για τα συστήματα CNC FANUC Σειράς 30i, 31i και 32i. Συνδέεται σε υποδοχή DIMM στην κύρια πλακέτα του 30i και παρέχει τη μηχανή επεξεργασίας για τον ενσωματωμένο Προγραμματιζόμενο Ελεγκτή Μηχανής της FANUC — το PMC A5.

Η μονάδα λειτουργεί με τροφοδοσία 5 V και καταναλώνει περίπου 5 W κατά την κανονική λειτουργία.

Κάθε μηχανή που βασίζεται σε ένα CNC FANUC έχει δύο επίπεδα ελέγχου που εκτελούνται ταυτόχρονα.

Το επίπεδο CNC διαχειρίζεται την κίνηση των αξόνων, την παρεμβολή και τον έλεγχο του άξονα περιστροφής. Το επίπεδο PMC διαχειρίζεται οτιδήποτε άλλο: τις πόρτες της μηχανής, τους σφιγκτήρες, τους εναλλάκτες εργαλείων, τα συστήματα ψύξης, τη λίπανση, τα υδραυλικά και όλα τα σήματα εισόδου/εξόδου που καθιστούν ένα εργαλειομηχανή μια πλήρη μηχανή — όχι απλώς έναν ελεγκτή κίνησης.

Το A20B-3900-0200 χειρίζεται την πλευρά του PMC σε αυτήν την εξίσωση στα συστήματα Σειράς 30i/31i/32i.

Χωρίς τη μονάδα PMC, η περιφερειακή είσοδος/έξοδος της μηχανής είναι ανεξέλεγκτη.

Το CNC μπορεί να ενεργοποιηθεί, αλλά καμία λειτουργία της μηχανής δεν ακολουθεί σωστά την ακολουθία. Το A20B-3900-0200 δεν είναι προαιρετικό αξεσουάρ. Είναι μέρος της βασικής αρχιτεκτονικής του ελεγκτή.

Βασικές Προδιαγραφές

Τι κάνει η PMC

Ο Προγραμματιζόμενος Ελεγκτής Μηχανής της FANUC είναι το εσωτερικό PLC του CNC. Εκτελεί το πρόγραμμα σκάλας του κατασκευαστή της μηχανής — τη λογική ακολουθίας που έγραψε ο κατασκευαστής του εργαλειομηχανή για να λειτουργήσει η μηχανή του. Αυτό το πρόγραμμα σκάλας ελέγχει τα πάντα που δεν χειρίζεται άμεσα το λογισμικό ελέγχου κίνησης του CNC.

Σκεφτείτε τι κάνει ένα κέντρο κατεργασίας μεταξύ των κοπών.

Μια αλλαγή εργαλείου περιλαμβάνει μια συγκεκριμένη ακολουθία: ο άξονας περιστροφής σταματά, ο άξονας Ζ μετακινείται σε ασφαλή θέση, ο βραχίονας του εναλλάκτη εργαλείων ενεργοποιείται, ο σφιγκτήρας απελευθερώνεται, το νέο εργαλείο φορτώνεται, ο σφιγκτήρας εμπλέκεται, ο βραχίονας αποσύρεται, το CNC συνεχίζει.

Η PMC διαβάζει τον αισθητήρα επιβεβαίωσης σφιγκτήρα, επαληθεύει τη θέση του βραχίονα, ενεργοποιεί το ψυκτικό, παρακολουθεί την κλειδαριά πόρτας. Όλα αυτά είναι λογική σκάλας που εκτελείται στη μονάδα PMC.

Σε ένα σύστημα Σειράς 30i/31i/32i, αυτή η σκάλα μπορεί να είναι πολύ μεγάλη.

Αυτοί οι ελεγκτές υποστηρίζουν πολύπλοκες μηχανές με πολλούς άξονες και πολλές λειτουργίες μηχανής.

Η μηχανή PMC A5 στο A20B-3900-0200 παρέχει την επεξεργαστική ικανότητα για να χειριστεί αυτήν την πολυπλοκότητα στις ταχύτητες κύκλου που απαιτεί η μηχανή.

PMC A5 στη Σειρά 30i/31i/32i

Η ονομασία της μηχανής PMC — A5 — προσδιορίζει τη συγκεκριμένη γενιά επεξεργαστή PMC και το επίπεδο ικανότητας. Διαφορετικές γενιές CNC FANUC χρησιμοποιούν διαφορετικές μηχανές PMC.

Το A5 είναι ειδικό για τη γενιά Σειράς 3xi (30i/31i/32i) και δεν είναι εναλλάξιμο με μονάδες PMC από προηγούμενες ή μεταγενέστερες γενιές ελεγκτών.

Η μηχανή A5 καθορίζει τον μέγιστο αριθμό βημάτων σκάλας που μπορεί να εκτελέσει ο ελεγκτής, τη χωρητικότητα των σημείων εισόδου/εξόδου και τον χρόνο κύκλου εκτέλεσης. Οι μηχανές Σειράς 30i/31i/32i με πολύπλοκα προγράμματα σκάλας — μεγάλες αποθήκες εργαλείων, πολλαπλές θέσεις συγκράτησης εργασίας, ενσωματωμένα συστήματα αυτοματισμού — απαιτούν τον χώρο επεξεργασίας του A5 για να εκτελέσουν την πλήρη ακολουθία της μηχανής τους χωρίς επιπτώσεις στον χρόνο κύκλου.

Το A20B-3900-0200 είναι το υλικό που φιλοξενεί τη μηχανή A5. Όταν αυτή η μονάδα αποτύχει, η PMC παύει να εκτελείται.

Η σκάλα σταματά. Οι λειτουργίες της μηχανής που ελέγχονται από την PMC σταματούν μαζί της.

Επαναφορά της PMC Μετά την Αντικατάσταση

Η εγκατάσταση μιας αντικαταστατικής A20B-3900-0200 εγκαθιστά έναν κενό επεξεργαστή PMC. Το πρόγραμμα σκάλας του κατασκευαστή της μηχανής πρέπει να επαναφορτωθεί πριν η μηχανή μπορέσει να λειτουργήσει.

Το πρόγραμμα σκάλας δημιουργείται αντίγραφο ασφαλείας και επαναφέρεται μέσω της οθόνης DATA I/O του CNC ή μέσω μιας συνεδρίας λογισμικού FANUC Ladder III / FANUC LADDER-III που είναι συνδεδεμένη στον ελεγκτή.

Το αντίγραφο ασφαλείας της σκάλας είναι ένα ξεχωριστό αρχείο από το αντίγραφο ασφαλείας των παραμέτρων του CNC.

Και τα δύο είναι απαραίτητα για μια πλήρη επαναφορά του συστήματος μετά την αντικατάσταση της μονάδας PMC. Επιβεβαιώστε ότι και τα δύο αντίγραφα ασφαλείας είναι ενημερωμένα πριν ξεκινήσετε τη διαδικασία αντικατάστασης.

Ένα αντίγραφο ασφαλείας σκάλας που προηγείται της τελευταίας τροποποίησης της μηχανής επαναφέρει μια παρωχημένη διαμόρφωση μηχανής — επιβεβαιώστε με τα αρχεία σέρβις του κατασκευαστή της μηχανής ότι η έκδοση σκάλας στο αντίγραφο ασφαλείας αντιστοιχεί στην τρέχουσα κατάσταση παραγωγής.

Συχνές Ερωτήσεις

Ε1: Η μηχανή ενεργοποιείται αλλά κανένας κωδικός M δεν λειτουργεί. Η κίνηση των αξόνων λειτουργεί κανονικά. Είναι πιθανό σφάλμα η μονάδα PMC;

Αυτό είναι ένα κλασικό σύμπτωμα βλάβης PMC. Ο έλεγχος των αξόνων του CNC είναι ανεξάρτητος από τη μονάδα PMC — οι άξονες μπορούν να κινηθούν ακόμα κι αν η PMC δεν εκτελείται. Οι κωδικοί M, οι αλλαγές εργαλείων, το ψυκτικό και όλες οι λειτουργίες εισόδου/εξόδου της μηχανής εκτελούνται μέσω της σκάλας της PMC.

Εάν η κίνηση των αξόνων είναι κανονική αλλά οι λειτουργίες της μηχανής απουσιάζουν, η μονάδα PMC είναι ο κύριος ύποπτος. Ελέγξτε την οθόνη κατάστασης PMC στο CNC για την κατάσταση εκτέλεσης και τους κωδικούς συναγερμού.

Ε2: Μετά την εγκατάσταση της αντικαταστατικής A20B-3900-0200, τι πρέπει να επαναφορτωθεί πριν λειτουργήσει η μηχανή;

Το πρόγραμμα σκάλας του κατασκευαστή της μηχανής πρέπει να επαναφορτωθεί πρώτα. Χωρίς αυτό, η PMC λειτουργεί χωρίς σκάλα και η είσοδος/έξοδος της μηχανής είναι ανεξέλεγκτη. Αφού φορτωθεί η σκάλα και επιβεβαιωθεί η λειτουργία της, επαληθεύστε ότι όλες οι παράμετροι PMC και οι αναθέσεις εισόδου/εξόδου αντιστοιχούν στην τρέχουσα διαμόρφωση της μηχανής.

Στη συνέχεια, πραγματοποιήστε μια προσεκτική βήμα-βήμα δοκιμή των λειτουργιών της μηχανής πριν επιστρέψετε στην παραγωγή.

Ε3: Είναι δυνατόν να χρησιμοποιηθεί μια μονάδα PMC από διαφορετική γενιά ελεγκτή FANUC;

Όχι. Η μηχανή PMC A5 στο A20B-3900-0200 είναι ειδική για την αρχιτεκτονική της Σειράς 30i/31i/32i. Οι μονάδες PMC από τις Σειρές 16i/18i ή άλλες γενιές χρησιμοποιούν διαφορετικές αρχιτεκτονικές επεξεργαστών και διαφορετικά σύνολα εντολών σκάλας.

Η εγκατάσταση μιας ασύμβατης μονάδας PMC δεν θα λειτουργήσει — ο ελεγκτής δεν θα την αναγνωρίσει. Αντικαθιστάτε πάντα με τον σωστό αριθμό εξαρτήματος για τη γενιά του ελεγκτή.

Ε4: Το πρόγραμμα σκάλας εκτελείται αλλά ορισμένα σημεία εισόδου/εξόδου δεν ανταποκρίνονται. Θα μπορούσε αυτό να είναι βλάβη της μονάδας PMC;

Η μερική βλάβη εισόδου/εξόδου με την εκτέλεση της σκάλας είναι λιγότερο συχνά βλάβη της μονάδας PMC και πιο συχνά βλάβη καλωδίωσης, πλακέτας εισόδου/εξόδου ή παραμέτρων.

Η μονάδα PMC είτε εκτελεί τη σκάλα είτε όχι — σπάνια αποτυγχάνει με τρόπο που απενεργοποιεί επιλεκτικά συγκεκριμένα σημεία εισόδου/εξόδου.

Ελέγξτε την οθόνη διάγνωσης εισόδου/εξόδου στο CNC για να επιβεβαιώσετε εάν οι αναμενόμενες μεταβάσεις σήματος συμβαίνουν στα σημεία εισόδου της PMC.

Αυτό κατευθύνει τη βλάβη στην περιφερειακή καλωδίωση, την πλακέτα εισόδου/εξόδου ή τη διαμόρφωση παραμέτρων της PMC.

Ε5: Πόσο καιρό μπορεί να αποθηκευτεί μια εφεδρική A20B-3900-0200 πριν από τη χρήση;

Αποθηκευμένες σωστά — ξηρό περιβάλλον, σταθερή θερμοκρασία, αντιστατική συσκευασία — οι μονάδες PMC FANUC διατηρούν την κατάστασή τους για εκτεταμένες περιόδους.

Η ίδια η μονάδα δεν έχει μπαταρία ούτε εξαρτήματα κρίσιμα για το χρόνο που υποβαθμίζονται κατά την παθητική αποθήκευση.

Κρατήστε την μακριά από υγρασία, κυκλικές αλλαγές θερμοκρασίας και ηλεκτροστατική έκθεση.

Επιθεωρήστε τις επαφές του συνδετήρα DIMM για οξείδωση πριν την εγκατάσταση εάν η μονάδα έχει αποθηκευτεί για αρκετά χρόνια.
