Α20Β-3900-0182 Πίνακας PCB Fanuc Α20Β39000182 Α2OB-39OO-OI82

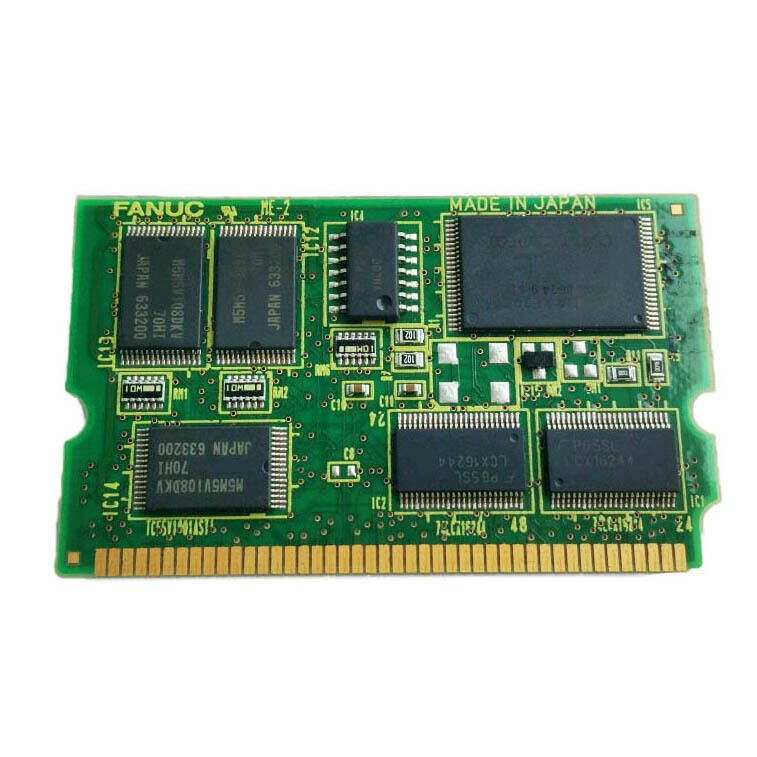

FANUC A20B-3900-0182

32MB FROM / 256KB SRAM Module για επισκευή μνήμης ελέγχου FANUC

Κύρια περιγραφή

ΗΤο FANUC A20B-3900-0182 είναι έναΜονάδα μνήμης FROM/SRAM με32MB Από και256KB SRAM. Ανήκει στοΗ μέθοδος αυτή χρησιμοποιείται κυρίως για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών που χρησιμοποιούνται για την κατασκευή συσκευών.

Σε πραγματικές εργασίες συντήρησης, αυτό το είδος ενότητας επιλέγεται όταν ο αρχικός έλεγχος εξακολουθεί να έχει αξία και χρειάζεται το σωστό υλικό μνήμης για να διατηρηθεί η δομή του συστήματος άθικτη.

Αυτό το μοντέλο περιγράφεται επίσης με5V τάση λειτουργίας,5W διάχυση ισχύος,Τα επίπεδα σήματος CMOS/TTL, και μια φόρμα πλακέτας συνδέσμου άκρου.

Αυτές οι λεπτομέρειες διευκολύνουν την τοποθέτηση ως ειδικής εσωτερικής πλακέτας μνήμης και όχι ως γενικής αντικατάστασης PCB.

Για τους σκοπούς της σελίδας προϊόντος, ο καθαρότερος τρόπος για να το περιγράψουμε είναι ωςFANUC 32MB FROM / 256KB SRAM module για αντικατάσταση σε επίπεδο πλακέτας και αποκατάσταση μνήμης ελεγκτή.

Πίνακας παραμέτρων

Εφαρμογές

ΗΗ A20B-3900-0182 είναι η πιο κατάλληλη γιααντικατάσταση μνήμης ελέγχου,Επισκευή CNC σε επίπεδο πλακέτας, καιαποκατάσταση των συστημάτων FANUC που βασίζονται στην αρχική δομή μνήμης A20B-3900.

Είναι πιο χρήσιμο όταν το υλικό ελέγχου είναι ακόμα λειτουργικό, αλλά η μονάδα μνήμης πρέπει να αντικατασταθεί με το ίδιο προφίλ χωρητικότητας για να διατηρηθεί η συμβατότητα.

Είναι επίσης μια πρακτική εφαρμογή γιααπογραφή επισκευών,υποστήριξη παλαιών μηχανών καιΤμήματα συντήρησης που χειρίζονται εσωτερικές βλάβες της πλακέτας μνήμης.

Επειδή η τιμή της SRAM είναι μόνο256KB, θα πρέπει να αντιμετωπίζεται ως ειδική διαμόρφωση και όχι ως γενικός υποκατάστατος για οποιαδήποτε μονάδα A20B-3900 32MB.

Οδηγός αντικατάστασης

Προτού αντικατασταθεί τοΣτην οικογένεια A20B-3900, οι παρόμοιες πλακέτες μπορούν να διαφέρουν ακόμα στο μέγεθος SRAM,και αυτή η διαφορά έχει σημασία στην πραγματική προσαρμογή του συστήματος.

Για το λόγο αυτό, η αντιστοιχία του πλήρους αριθμού εξαρτήματος είναι ασφαλέστερη από την αντιστοιχία μόνο του μεγέθους FROM.

Είναι επίσης καλή πρακτική να ελέγχεται η διαδικασία εφεδρικής λειτουργίας του χειριστή πριν από την αφαίρεση, να επιθεωρείται ο συνδετήρας άκρου και η υποδοχή λήψης,και να επαληθεύσετε ότι το σφάλμα μνήμης δεν προκαλείται από την κύρια πλακέτα ή ένα ξεχωριστό πρόβλημα λογισμικού.

Μετά την αντικατάσταση, επιβεβαιώστε την σταθερή εκκίνηση και την κανονική συμπεριφορά του ελεγκτή πριν επιστρέψετε το μηχάνημα στην παραγωγή.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους μονάδα είναι η A20B-3900-0182;
Είναι έναΜονάδα μνήμης FANUC FROM/SRAM με32MB Από και256KB SRAM, που χρησιμοποιείται στο εσωτερικό της δομής μνήμης του ελεγκτή.

Ε2: Γιατί είναι σημαντική η τιμή SRAM 256KB;
Επειδή το μέγεθος της SRAM είναι μέρος της ταυτότητας της μονάδας. Ακόμη και μια άλλη μονάδα FROM 32MB στην ίδια οικογένεια μπορεί να είναι μια διαφορετική πλακέτα αν η διαμόρφωση SRAM δεν είναι η ίδια.

Ε3: Ποιες ηλεκτρικές λεπτομέρειες είναι διαθέσιμες για αυτή τη μονάδα;
Οι δημοσιευμένες λεπτομέρειες περιλαμβάνουν:λειτουργία 5V,5W διάχυση ισχύος,Τα επίπεδα σήματος CMOS/TTL καιμορφότυπο συνδέσμου άκρου.

Ε4: Η ενότητα αυτή χρησιμοποιείται κυρίως σε εργασίες επισκευής;
Η τρέχουσα αγορά γύρω από αυτό το μοντέλο επικεντρώνεται στην αντικατάσταση και τη χρήση σε υπηρεσία, γεγονός που το καθιστά πολύ πιο σχετικό με τη συντήρηση και την αποκατάσταση από την ανάπτυξη νέων συστημάτων.

Ε5: Τι πρέπει να επαληθεύουν οι τεχνικοί πριν το αγοράσουν ή το αντικαταστήσουν;
Θα πρέπει να επιβεβαιώνουν τον ακριβή αριθμό τμήματος, την εγκατεστημένη διαμόρφωση μνήμης, την κατάσταση του συνδέσμου και την κατάσταση του εφεδρικού ελέγχου.Η σωστή ταυτοποίηση είναι εξίσου σημαντική με την ίδια τη φυσική αντικατάσταση.
