Α20Β-3900-0180 Fanuc PCB Board Α20Β39000180 Α2OB-39OO-OI8O

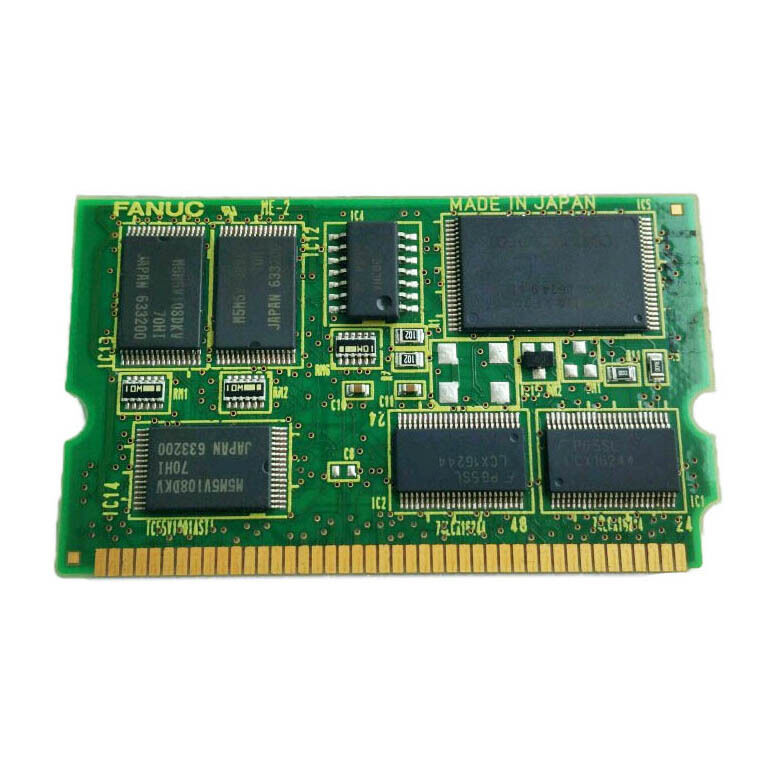

FANUC A20B-3900-0180∙ Από/SRAM Μονάδα Μνήμης ∙ 16 MB από, 256 KB SRAM, Σειρά 30i/31i/32i, Ιαπωνία Προέλευση

Αριθμός μέρους:Α20Β-3900-0180

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα μνήμης FROM/SRAM (PCB)

Σύνοψη

Ο A20B-3900-0180 είναι η μονάδα μνήμης FROM/SRAM για τα συστήματα CNC FANUC σειράς 30i, 31i και 32i.

Διαθέτει 16 MB Flash ROM και 256 KB SRAM σε μια συμπαγή πλακέτα που τοποθετείται οριζόντια στην κύρια πλακέτα CPU μέσα στον ελεγκτή.Το σύστημα φορτώνει από περιεχόμενο στη λειτουργική μνήμη.

Από αυτό το σημείο, το CNC λειτουργεί από τη μνήμη RAM, η FROM χρησιμεύει ως η επίμονη πηγή που επιβιώνει σε κάθε κύκλο ισχύος.

Η σειρά 30i/31i/32i αντιπροσωπεύει την υψηλού επιπέδου πλατφόρμα CNC της FANUC.

Αυτοί οι ελεγκτές εκτελούν μεγάλα κέντρα επεξεργασίας, σύνθετα εργαλεία μηχανών και συστήματα πολλαπλών άξονων με απαιτητικές απαιτήσεις σε πραγματικό χρόνο.

Η μονάδα FROM σε αυτά τα συστήματα περιέχει την στοίβα λογισμικού που καθιστά δυνατές αυτές τις δυνατότητες - τον πυρήνα CNC, το λογισμικό ελέγχου σερβο, τον χρόνο εκτέλεσης της σκάλας PMC και τα προγράμματα διαχείρισης.

Όλο αυτό ζει σε αυτό το σανίδιο. Όταν το σανίδιο αποτύχει, η μηχανή σταματά.

Βασικές προδιαγραφές

FROM και SRAM Δύο διαφορετικές εργασίες

Κάθε διακοπή ρεύματος, κάθε διακοπή έκτακτης ανάγκης, κάθε μεταβατική τάση, το περιεχόμενο του FROM επιβιώνει άθικτο.Τα 16 MB σε αυτό το πίνακα περιέχουν το λογισμικό του συστήματος CNC, λογισμικό ελέγχου του ενισχυτή σερβο, λογική σκάλας PMC και άλλα προγράμματα που χρειάζεται το μηχάνημα για να λειτουργήσει.

Η 256 KB SRAM είναι διαφορετική. Είναι ασταθής. Βασίζεται σε μια μικρή μπαταρία ασφαλείας για να κρατήσει το περιεχόμενό της όταν αφαιρεθεί η ενέργεια. Η SRAM σε αυτή τη μονάδα διατηρεί δεδομένα χρόνου εκτέλεσης,Εάν η μπαταρία εξαντληθεί και το ρεύμα διακοπεί, τα δεδομένα SRAM εξαφανίζονται.

Αυτό κάνει την κατάσταση της μπαταρίας ένα στοιχείο συντήρησης, όχι ένα στοιχείο εγκατάστασης.

Οι δύο τύποι μνήμης λειτουργούν μαζί. Το FROM παρέχει το στατικό θεμέλιο. Το SRAM παρέχει τον δυναμικό χώρο εργασίας. Ο ελεγκτής χρειάζεται και τους δύο για να λειτουργήσει σωστά.

Έκδοση λογισμικού και συμβατότητα

Το περιεχόμενο του FROM είναι λογισμικό.

Η έκδοση του αντικαταστατικού A20B-3900-0180 πρέπει να ταιριάζει με την έκδοση στην οποία κατασκευάστηκε και τέθηκε σε λειτουργία το μηχάνημα.,Οι διαμορφώσεις άξονα και τα προγράμματα σκάλας PMC είναι συχνά ειδικά για ένα μοντέλο μηχανής ή ακόμη και για έναν αριθμό σειράς.

Μια μονάδα αντικατάστασης με λάθος έκδοση λογισμικού μπορεί να ενεργοποιηθεί, αλλά δεν θα λειτουργήσει σωστά το μηχάνημα.

Οι περιοχές παραμέτρων αλλάζουν μεταξύ των εκδόσεων.

Οι ορισμοί της διεπαφής PMC αλλάζουν. Τα δεδομένα ρυθμίσεων σερβο μπορεί να χρειαστούν ενημέρωση. Η εγκατάσταση της σωστής έκδοσης λογισμικού ή η επαναφορά της ενότητας στη σωστή έκδοση είναι μέρος της διαδικασίας αντικατάστασης,Δεν το σκέφτηκα μετά..

Η σειρά 30i/31i/32i Πλατφόρμα

Οι ελεγκτές αυτοί βρίσκονται στην κορυφή της γραμμής CNC της FANUC.Τα 31i και 32i είναι κλιμακωμένες εκδόσεις για λιγότερους άξονες αλλά παρόμοιο βάθος ικανότητας.

Και οι τρεις χρησιμοποιούν την ίδια βασική αρχιτεκτονική υλικού, και οι τρεις εξαρτώνται από τη μονάδα FROM ως το θεμέλιο του λογισμικού τους.

Οι μηχανές που λειτουργούν με τη σειρά 30i/31i/32i έχουν συνήθως παραχθεί για χρόνια.

Η αρχική μονάδα FROM συσσωρεύει ώρες λειτουργίας. Η μνήμη flash έχει μια πεπερασμένη αντοχή κύκλου εγγραφής στην πράξη, οι μονάδες FROM σε ελεγκτές CNC σπάνια αποτυγχάνουν από εξάντληση εγγραφής,Αλλά αποτυγχάνουν από τα μεταβατικά της δύναμης., ηλεκτροστατικά γεγονότα, και σφάλματα υλικού.

Όταν το κάνουν, ο δρόμος αντικατάστασης είναι σαφής: ο σωστός αριθμός εξαρτήματος, με το σωστό λογισμικό.

Γενικές ερωτήσεις

Ερώτηση 1: Η σειρά 30i CNC ενεργοποιείται αλλά αμέσως εμφανίζεται ένα σφάλμα λογισμικού συστήματος.

Αν το περιεχόμενο του FROM είναι κατεστραμμένο ή αδιανόητο, το CNC δεν μπορεί να φορτώσει το λογισμικό λειτουργίας του και θα έχει σφάλμα κατά την εκκίνηση.

Ένα σφάλμα λογισμικού συστήματος κατά την εκκίνηση, ιδιαίτερα ένα που εμφανίζεται μετά από συμβάν ρεύματος ή βλάβη υλικού, είναι μια ισχυρή ένδειξη ότι η μονάδα FROM επηρεάζεται.

Ο κώδικας συναγερμού θα βοηθήσει να περιοριστεί περαιτέρω το εύρος ∙ συμβουλευτείτε το εγχειρίδιο συντήρησης 30i για την περιγραφή του συγκεκριμένου κώδικα βλάβης.

Ε2: Μετά την αντικατάσταση του A20B-3900-0180, πρέπει να επαναφορτώνονται οι παραμέτροι;

Όλες οι παραμέτροι είναι παραμέτροι CNC, παραμέτρους servo, παραμέτρους PMC, δεδομένα αντιστάθμισης σφάλματος,και τα δεδομένα εργαλείου πρέπει να αποκαθίστανται από την αντιγράφηση ασφαλείας μετά την εγκατάσταση.

Η έκδοση λογισμικού της νέας ενότητας πρέπει επίσης να επιβεβαιωθεί ότι είναι συμβατή πριν από την φόρτωση των παραμέτρων.

Ε3: Εμφανίστηκε ο συναγερμός μπαταρίας SRAM, αλλά το μηχάνημα συνέχισε να λειτουργεί.

Όταν ενεργοποιηθεί ο συναγερμός χαμηλής μπαταρίας, ο χρόνος πριν από την απώλεια δεδομένων είναι περιορισμένος.

Όταν πέσει κάτω από το κατώτατο όριο, όλο το περιεχόμενο της SRAM χάνεται στην επόμενη απενεργοποίηση.

Κάντε αμέσως αντίγραφο ασφαλείας των δεδομένων SRAM και αντικαταστήστε την μπαταρία πριν από την επόμενη προγραμματισμένη διακοπή λειτουργίας.

Ε4: Είναι ο A20B-3900-0180 εναλλάξιμος με άλλες μονάδες μνήμης A20B-3900;

Η σειρά A20B-3900 καλύπτει ένα ευρύ φάσμα συνδυασμών χωρητικότητας FROM/SRAM και εκδόσεων λογισμικού.

Το -0180 είναι ειδικά η παραλλαγή SRAM 16 MB FROM / 256 KB για τη σειρά 30i/31i/32i.

Οι ενότητες με διαφορετικά μεγέθη FROM ή SRAM ή διαφορετικές εκδόσεις λογισμικού δεν αποτελούν άμεσες υποκατάστατες.

Πάντα να επιβεβαιώνετε τον αριθμό εξαρτήματος και την έκδοση λογισμικού πριν από την εγκατάσταση.

Ε5: Μπορεί το A20B-3900-0180 να ανανεωθεί με διαφορετική έκδοση λογισμικού;

Η αναβάθμιση των FANUC FROM ενότητες απαιτεί εργαλεία λογισμικού FANUC και το κατάλληλο πακέτο λογισμικού για το στόχο μοντέλο CNC και τη διαμόρφωση επιλογής.

Αυτή δεν είναι μια διαδικασία πεδίου που εκτελείται με γενικά εργαλεία.

Εάν η υπάρχουσα έκδοση λογισμικού είναι άγνωστη ή ασυμβίβαστη, επικοινωνήστε με έναν συνεργάτη εξυπηρέτησης πιστοποιημένο από την FANUC με τον τύπο, το μοντέλο και τον κατάλογο επιλογών του μηχανήματος CNC για να αποκτήσετε το σωστό πακέτο λογισμικού.
