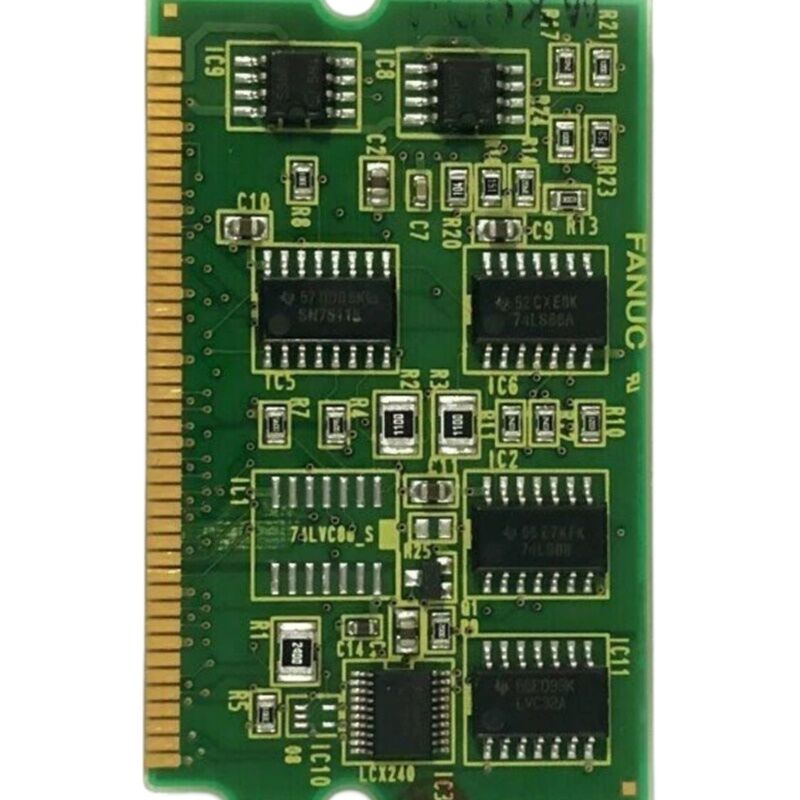

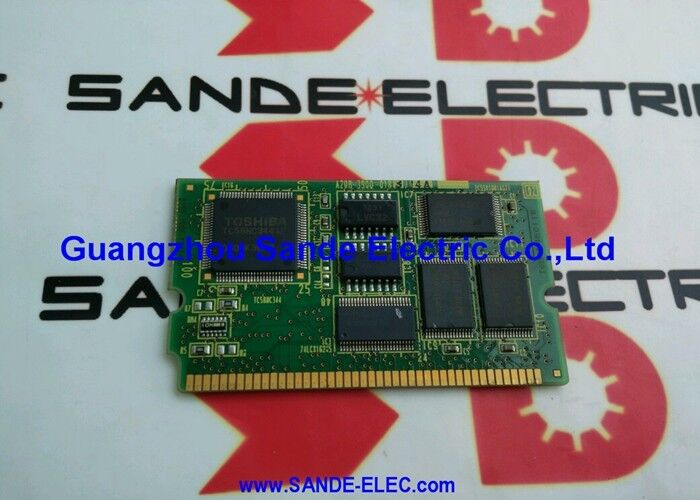

Το FANUC A20B-3900-0170

Αριθμός μέρους:Α20Β-3900-0170

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Από το FROM/SRAM Αναλογική μονάδα σπινδύλης (PCB)

Εγχειρίδιο αναφοράςΒ-64115ΕΝ

Σύνοψη

Το A20B-3900-0170 είναι ένα διπλό λειτουργικό PCB από την FANUC Corporation. Συνδυάζει μνήμη FROM / SRAM και μια αναλογική διεπαφή σπιντέλ σε μια ενιαία μονάδα plug-in.

Η FANUC το σχεδίασε για συστήματα ελέγχου CNC που είναι διαμορφωμένα για να οδηγούν το σπιντέλο μέσω μιας αναλογικής διαδρομής σήματος ∙ μια ξεχωριστή και ειδική διαμόρφωση υλικού που υποστηρίζει η πλακέτα αυτή.

Η αναλογική διεπαφή σπινδύλου είναι το καθοριστικό χαρακτηριστικό της πλακέτας.

Τα συστήματα FANUC CNC υποστηρίζουν δύο μεθόδους ελέγχου αγωγού: σειριακή και αναλογική.Η αναλογική τροχιά σπιντέλ χρησιμοποιεί ένα σήμα τάσης typically 0 to ±10 V για να ελέγχει την ταχύτητα σπιντέλ.

Οι μηχανές που κατασκευάζονται γύρω από παλαιότερους ή αναλογικού τύπου ενισχυτές σφινδάλων απαιτούν την αναλογική πλακέτα διεπαφής..

Το FROM και η SRAM σε αυτή την πλακέτα έχουν τους ίδιους ρόλους που έχουν σε οποιαδήποτε μονάδα μνήμης FANUC.

Οι δύο τύποι μνήμης είναι ενσωματωμένοι στην ίδια φυσική πλακέτα όπως και τα κυκλώματα διεπαφής σπινδέλου ∙ το A20B-3900-0170 δεν είναι μια καθαρή μονάδα μνήμης.Η λειτουργία του σπινθήρα του αλλάζει τι είναι και πώς πρέπει να χειρίζεται.

Βασικές προδιαγραφές

Η Ανάλογη Διασύνδεση Σπινδέλου

Σε ένα σύστημα FANUC CNC, η διαδρομή ελέγχου του σπινδέλου εξαρτάται από τον τύπο του ενισχυτή σπινδέλου που είναι εγκατεστημένος.

Ένας σειριακός ενισχυτής σπινδέλου επικοινωνεί ψηφιακά με το CNC. Ένας αναλογικός ενισχυτής σπινδέλου παίρνει την εντολή ταχύτητας από μια αναλογική είσοδο τάσης.Το CNC χρειάζεται υλικό που παράγει αυτό το σήμα τάσης.

Αυτό το υλικό είναι η αναλογική μονάδα σφινδέλου, η A20B-3900-0170.

Όταν το CNC εντοπίζει μια ταχύτητα περιστροφής, το αναλογικό μοντέλο περιστροφής μετατρέπει αυτή την εντολή σε αναλογική τάση.

Ο ενισχυτής σπινδέλου διαβάζει αυτή την τάση και οδηγεί τον κινητήρα σπινδέλου αναλόγως.

Η ανατροφοδότηση από τον κωδικοποιητή θέσης του σπινδέλου επιστρέφει στο CNC μέσω ξεχωριστής διαδρομής, επιτρέποντας στο CNC να παρακολουθεί και να ρυθμίζει την ταχύτητα και τη θέση του σπινδέλου.

Σε αντίθεση με ορισμένες λειτουργίες CNC που μπορούν να επαναπρογραμματιστούν μέσω παραμέτρων, ο τύπος διεπαφής σπινέλ καθορίζεται από την επιφάνεια εγκατάστασης.

Μια μηχανή που έχει ρυθμιστεί για αναλογική κίνηση σπείρας δεν θα λειτουργήσει σωστά με μονάδα καθαρής μνήμης σε αυτή τη θέση.

Η πορεία ελέγχου του σπινέλ εξαρτάται εξ ολοκλήρου από την παρουσία του A20B-3900-0170.

Απώλεια δεδομένων κατά την αντικατάσταση

Αντικαθιστώντας το A20B-3900-0170 θα χάσετε όλα τα δεδομένα που είναι αποθηκευμένα στον πίνακα.

Το λογισμικό του συστήματος, οι παραμέτροι, τα δεδομένα συντονισμού περιστροφής και τα αποθηκευμένα προγράμματα που βρίσκονται στο τμήμα FROM / SRAM αυτής της ενότητας εξαφανίζονται όταν αφαιρείται η πλακέτα.

Αυτό δεν είναι κίνδυνος που μπορεί να διαχειριστείται μετά το γεγονός.

Ένα πλήρες αντίγραφο ασφαλείας όλων των δεδομένων του CNC, προγραμμάτων, παραμέτρων, αντιστάθμισης σφάλματος γωνίας, δεδομένων εργαλείου, παραμέτρων σπινδέλου, πρέπει να υπάρχει πριν από την έξοδο του πίνακα.το μηχάνημα δεν μπορεί να αποκατασταθεί στην προηγούμενη κατάσταση του μετά από ανταλλαγή πλακέτωνΤο εφεδρικό πρέπει να είναι τρέχον.

Ένα ξεπερασμένο αντίγραφο ασφαλείας αποκαθιστά μια ξεπερασμένη διαμόρφωση.

Το backup των δεδομένων FANUC CNC πραγματοποιείται μέσω της λειτουργίας DATA BACKUP της οθόνης BOOT ή μέσω εξωτερικών συσκευών μνήμης μέσω της διεπαφής RS-232 ή της κάρτας μνήμης.Επιβεβαιώστε ότι το αντίγραφο ασφαλείας είναι πλήρες και αναγνώσιμο πριν προχωρήσετε σε οποιαδήποτε εργασία πίνακα σε αυτή τη μονάδα.

Σχέση με άλλες μονάδες της σειράς A20B-3900

Η σειρά A20B-3900 περιέχει πολλαπλές παραλλαγές πλακέτων.

Το A20B-3900-0170 δεν είναι ένα από αυτά.

Αντικαθιστώντας μια διαφορετική μονάδα μνήμης A20B-3900 για το -0170 αφαιρείται η λειτουργία αναλογικού σπινδέλου από το σύστημα.

Το μηχάνημα θα ξεκινήσει, αλλά ο έλεγχος του σπινθήρα θα αποτύχει.

Η σωστή αντικατάσταση είναι μια άλλη πλακέτα A20B-3900-0170, ή μια πλακέτα που έχει επιβεβαιωθεί από την τεκμηρίωση της FANUC ως άμεση ισοδύναμη για το συγκεκριμένο μοντέλο CNC που χρησιμοποιείται.

Γενικές ερωτήσεις

Ερώτηση 1: Τι συμβαίνει εάν η μνήμη A20B-3900-0170 αντικατασταθεί από μια μνήμη A20B-3900;

Η αναλογική διεπαφή ατρακτοειδούς δεν είναι πλέον παρούσα στο σύστημα.

Μόνο μια πλακέτα με την αναλογική λειτουργία διεπαφής εστέρας ̇ ο σωστός αριθμός τμήματος ̇ αποκαθιστά τον έλεγχο εστέρας.

ΕΡΩΤΗΣΗ 2: Η σπείρα δεν ανταποκρίνεται στις εντολές ταχύτητας. Πώς μπορώ να προσδιορίσω αν το A20B-3900-0170 είναι ελαττωματικό;

Πρώτα βεβαιωθείτε ότι η τάση αναλογικής εντολής είναι παρούσα στην είσοδο εντολής του ενισχυτή σπινδύλης. Χρησιμοποιήστε ένα βολτμέτρο στην αναλογική έξοδο συνδετήρα από το CNC.Εάν δεν υπάρχει αλλαγή τάσης όταν η CNC εντοπίζει ταχύτητα σπινθήρα, το λάθος είναι στην αναλογική έξοδο πορεία, που δείχνει σε αυτό το πίνακα.

Εάν η τάση είναι παρούσα, αλλά ο σπινδύλος δεν ανταποκρίνεται, το σφάλμα είναι προς τα κάτω ̇ στον ενισχυτή ή τον κινητήρα σπινδύλου.

Ε3: Είναι υποχρεωτική η δημιουργία αντιγράφων ασφαλείας των δεδομένων του συστήματος πριν από την αντικατάσταση της πλακέτας;

Ναι. Όλα τα δεδομένα στα τμήματα FROM και SRAM αυτής της ενότητας χάνουν όταν αφαιρείται η πλακέτα. Τα προγράμματα, οι παράμετροι και τα δεδομένα του συστήματος πρέπει να αποκατασταθούν από το αντίγραφο ασφαλείας μετά την εγκατάσταση.

Δεν υπάρχει τρόπος να ανακτήσετε αυτά τα δεδομένα χωρίς προηγούμενο αντίγραφο ασφαλείας.

Η υποστήριξη πρέπει να γίνεται πριν αφαιρεθεί η σανίδα.

Ε4: Η εφεδρική μπαταρία του πίνακα είναι νεκρή. Είναι ακόμα χρήσιμη;

Το τμήμα FROM διατηρεί τα δεδομένα του χωρίς τη μπαταρία FROM είναι μη πτητικό. Το τμήμα SRAM θα έχει χάσει τα δεδομένα του εάν η μπαταρία έχει πεθάνει για μεγάλο χρονικό διάστημα.

Ο πίνακας είναι ακόμα χρήσιμος φυσικά, αλλά τα δεδομένα που κρατούνται στην SRAM πρέπει να αποκατασταθούν.

Αντικαταστήστε την μπαταρία εφεδρικής λειτουργίας και επαναφορτώστε όλα τα δεδομένα του συστήματος πριν επαναφέρετε το μηχάνημα σε λειτουργία.

Ε5: Το CNC δείχνει ένα συναγερμό μνήμης αντί για ένα συναγερμό σπινδέλου.

Ναι. Εάν το περιεχόμενο του FROM είναι κατεστραμμένο λόγω υπερβολικού ρεύματος, αποτυχημένης λειτουργίας εγγραφής ή σφάλματος πίνακα, το CNC μπορεί να συναγερθεί στη μνήμη και όχι σε ένα σφάλμα ειδικό του σπινδέλου.

Ένα συναγερμό μνήμης που εμφανίζεται παράλληλα με την αδυναμία πλήρους εκκίνησης του χειριστή ή που εμφανίζεται αμέσως μετά από ένα συμβάν ρεύματος,είναι εύλογη ένδειξη ότι η μονάδα FROM/SRAM έχει επηρεαστεί.

Ελέγξτε τον κωδικό συναγερμού με βάση το εγχειρίδιο B-64115EN για την περιγραφή του συγκεκριμένου σφάλματος.
