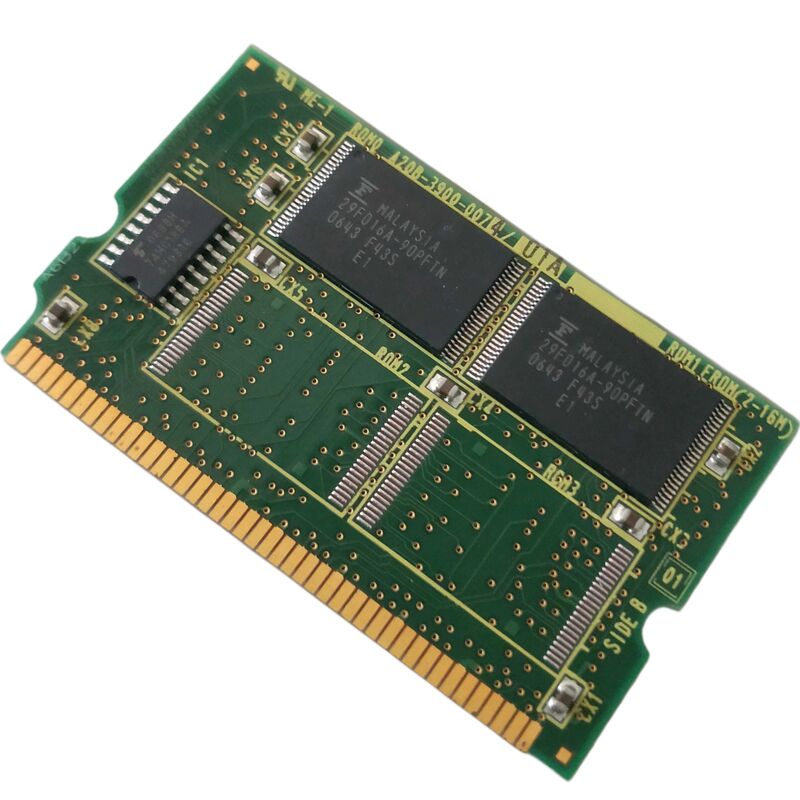

Α20Β-3900-0074 Πίνακας PCB Fanuc Α20Β39000074 Α2OB-39OO-OO74

Το FANUC A20B-3900-0074

Αριθμός μέρους:Α20Β-3900-0074

Επεξεργασία:/01Α (όπως αναφέρεται στην ετικέτα του σκάφους)

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Μονάδα DIMM F-ROM (Flash μνήμη μόνο ανάγνωσης)

Σειρά:Α20Β-3900

Τύπος μνήμης:Flash ROM non-volatile, δεν απαιτείται μπαταρία

Η Φλας Μνήμη που Κρατά το CNC σε λειτουργία

Το A20B-3900-0074 είναι μια μονάδα FROM (Flash Read-Only Memory) από την σειρά A20B-3900 της FANUC ∙ της οικογένειας plug-in κάρτας μνήμης DIMM που χρησιμοποιείται στην αρχιτεκτονική ελέγχου CNC i-Series της FANUC.Αυτή η ενότητα συνδέεται με τη θέση DIMM στην i-Series master board και αποθηκεύει το λογισμικό του συστήματος CNC, λογισμικό σταθεροποίησης ελεγχόμενου συστήματος, προγράμματα PMC και συναφή δεδομένα λειτουργίας.

Σε αντίθεση με τις μονάδες SRAM στον ίδιο ελεγκτή που κατέχουν τις παραμέτρους μηχανής, τα πίνακες οπλικής αντιστοίχισης και τα προγράμματα εξαρτημάτων,και τα οποία απαιτούν εφεδρική μπαταρία για τη διατήρηση δεδομένων μέσω κύκλων ∙ η μονάδα FROM χρησιμοποιεί μνήμη flashΤο περιεχόμενο του επιβιώνει πλήρη απώλεια ισχύος επ' αόριστον, και η βλάβη δεν συνδέεται με την εκφόρτιση της μπαταρίας.το CNC δείχνει συνήθως ένα σφάλμα εκκίνησης ή FROM συναγερμό ισοτιμίας κατά την ενεργοποίηση, διότι ο έλεγχος δεν μπορεί να φορτώσει με επιτυχία το λειτουργικό λογισμικό του στη λειτουργική μνήμη RAM.

Η σειρά A20B-3900 καλύπτει πολλαπλές παραλλαγές χωρητικότητας, η καθεμία από τις οποίες προσδιορίζεται από το τετραψήφιο συμπέρασμά της.0075 = 2MB) επιβεβαιώνουν το εύρος της σειράςΟ κωδικός αναθεώρησης /01A στην ετικέτα του χαρτονιού προσδιορίζει τη συγκεκριμένη αναθεώρηση παραγωγής

Αντικατάσταση μονάδας FROM

Η μονάδα FROM αποθηκεύει το λογισμικό συστήματος του CNC.

• Εάν η ενότητα φέρει το σωστό firmware για την συγκεκριμένη σειρά CNC και έκδοση λογισμικού,το σύστημα ελέγχου ξεκινά και συνεχίζει τη λειτουργία με τις παραμέτρους και τα προγράμματα από τη μονάδα SRAM (υποθέτοντας ότι η SRAM είναι άθικτη).
• Εάν η μονάδα παραδοθεί κενή, το λογισμικό συστήματος FANUC πρέπει να φορτωθεί μέσω της οθόνης BOOT χρησιμοποιώντας την κάρτα CF ή την κάρτα μνήμης που περιέχει την ορθή εικόνα λογισμικού για αυτό το CNC.
• Η έκδοση λογισμικού πρέπει να ταιριάζει με την έκδοση υλικού του CNC.

Η αντικατάσταση FROM δεν επηρεάζει τις παραμέτρους, τα προγράμματα εξαρτημάτων ή τις μετατοπίσεις εργαλείων ∙ εκείνες που βρίσκονται στη μονάδα SRAM.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Το CNC δείχνει ένα σφάλμα ισοτιμίας FROM κατά την ενεργοποίηση.

Πριν από την αντικατάσταση, προσπαθήστε να επαναφέρετε το FROM μέσω της οθόνης BOOT, μπορεί μερικές φορές να διορθωθεί μια μαλακή διαφθορά.Εάν η εγγραφή αποτύχει ή τα σφάλματα παραμένουν μετά την επανειλημμένη ανάμνηση, τα φλας της μονάδας έχουν αποτύχει και πρέπει να αντικατασταθεί.

ΕΡΩΤΗΣΗ 2: Μετά την τοποθέτηση ενός αντικαταστατικού A20B-3900-0074, το CNC δεν δείχνει καμία παράμετρο.

Εάν η μονάδα SRAM χειριζόταν σωστά (η μπαταρία διατηρήθηκε κατά τη διάρκεια της ανταλλαγής της πλακέτας), όλες οι παράμετροι, τα προγράμματα,και οι αντιστάσεις είναι άθικτες.Εάν η μπαταρία SRAM αφαιρεθεί ή εξαντληθεί κατά τη διάρκεια της ανταλλαγής, το περιεχόμενο της SRAM χάθηκε και πρέπει να αποκατασταθεί από το αντίγραφο ασφαλείας.

Ε3: Η αντικατάσταση της μονάδας FROM φτάνει κενή.

Η έκδοση λογισμικού συστήματος FANUC που αντιστοιχεί στη σειρά της CNC (π.χ. 16i, 18i) και η έκδοση λογισμικού πρέπει να φορτώνεται μέσω της οθόνης εκκίνησης.Αποκτήστε τη σωστή εικόνα λογισμικού ̇ την υπάρχουσα κάρτα CF ή ένα αρχείο λογισμικού από την υπηρεσία FANUCΕπιβεβαιώστε ότι η έκδοση του λογισμικού ταιριάζει με την αρχική πριν από την φόρτωση.

Ε4: Μπορεί μια μονάδα FROM από διαφορετική παραλλαγή A20B-3900 να αντικαταστήσει την 0074;

Διαφορετικά επακόλουθα στην σειρά A20B-3900 μπορεί να έχουν διαφορετικές χωρητικότητες φλας.Χρησιμοποιήστε την ακριβή παραλλαγή 0074 ή επιβεβαιώστε την συμβατότητα της χωρητικότητας πριν από την υποκατάσταση.

Ε5: Από πού προέρχεται το A20B-3900-0074;

Μέσα από την αγορά ανταλλαγών FANUC CNC, τα επιπλέον αποθέματα, τις δοκιμασμένες ανακαινισμένες μονάδες και περιστασιακά τις υπηρεσίες επισκευής.Η πλακέτα πρέπει να δοκιμάζεται για σωστή λειτουργία ανάγνωσης/γράφησης πριν από την αποδοχή.
